Dachowa wyrzutnia typ G stosowana jest przy pionowym wyrzucie powietrza z instalacji wentylacyjnej. Ze względu na swoja wysokość całkowitą zalecany jest standardowy sposób łączenia z podstawą za pomocą kołnierzy stalowych, oraz stosowanie bocznych odciągów linkowych. Wewnętrzna rąbowa część wyrzutni łatwo przepuszcza wyrzucany do góry strumień powietrza. Z drugiej strony opady atmosferyczne ściekają z boków tego rąbu na boczne ścianki wyrzutni a w dalszej części spadają na powierzchnie dachu – w ten sposób eliminowane jest niebezpieczeństwo dostania się opadów do instalacji wentylacyjnej. Na zamówienie możliwe jest wykonanie wyrzutni z połączeniem mufowym lub nyplowym oraz ze stali kwasoodpornej lub aluminiowej. Wyrzutnia powinna zostać usztywniona bocznymi odciągami.
Dostępne materiały

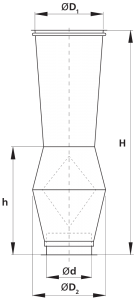

| Ødnom | ØD1 | ØD2 | H | h | Waga |
| [mm] | [mm] | [mm] | [mm] | [mm] | [kg] |
| 100 | 170 | 180 | 660 | 300 | 2,7 |
| 125 | 200 | 220 | 780 | 380 | 3,8 |
| 140 | 250 | 270 | 900 | 460 | 5,1 |
| 160 | 320 | 360 | 1230 | 530 | 6,3 |
| 200 | 340 | 400 | 1370 | 720 | 7,3 |
| 250 | 410 | 450 | 1670 | 780 | 12,6 |
| 315 | 450 | 500 | 1820 | 880 | 16,6 |
| 355 | 490 | 540 | 1950 | 960 | 17,5 |
| 400 | 520 | 640 | 2170 | 1020 | 25,2 |
| 500 | 650 | 800 | 2655 | 1095 | 44,8 |
