TD EX
Producent
Venture Industries
Opis

Kanałowe wentylatory przeciwwybuchowe

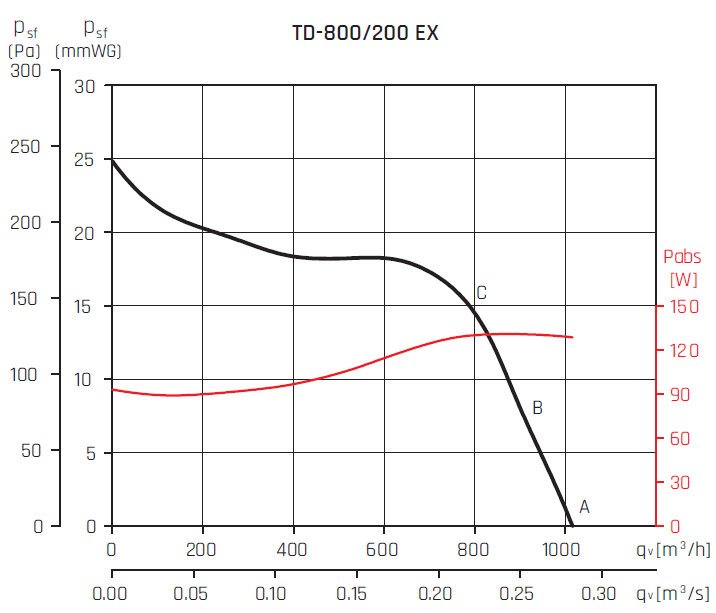

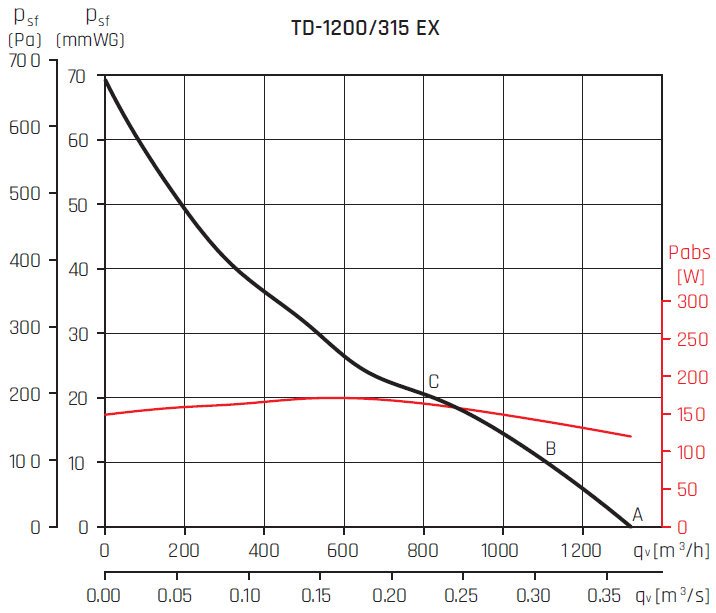

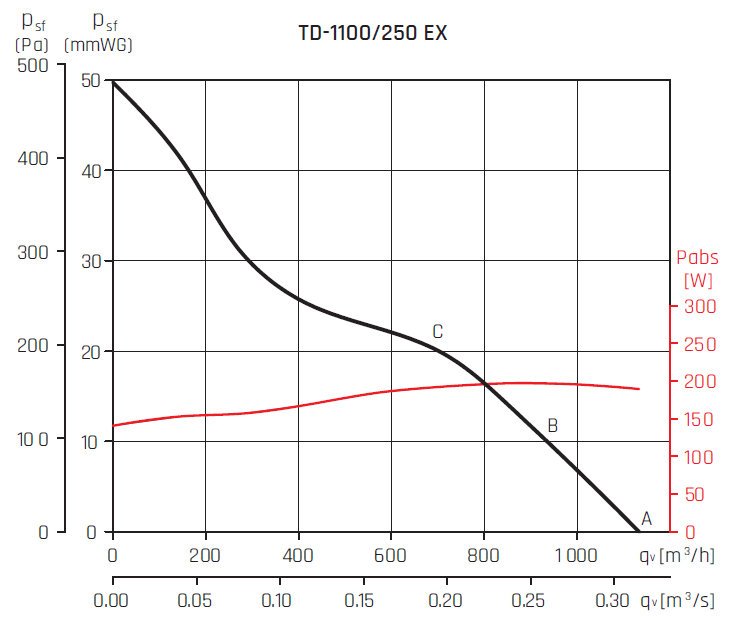

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylatory TD EX odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G – strefa 1. Oznaczenie ATEX II 2G Ex e IIC T3 Gb.

KONSTRUKCJA

  • model TD-800/200 ATEX jest wykonany z antystatycznego tworzywa sztucznego
  • pozostałe modele wykonane są z blachy stalowej zabezpieczonej czarną powłoką poliestrową
  • wysokosprawny wirnik śrubowy
  • zakres temperatury pracy od -20°C do 40°C

SILNIK ELEKTRYCZNY

  • 1-fazowy 230V, 50Hz przystosowany do pracy w strefach zagrożonych wybuchem
  • stopień ochrony IP44, klasa izolacji B
  • nieprzystosowany do regulacji prędkości obrotowej
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
TD-800/200 ATEX 1020 240 130 2450 0.54 230 55 -20 40 5
TD-1100/250 ATEX 1130 480 200 2630 0.81 230 65 -20 40 20
TD-1200/315 ATEX 1320 670 170 2600 0.71 230 59 -20 40 25

* mierzony w odległości 3m od wentylatora.

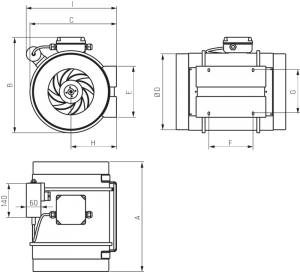

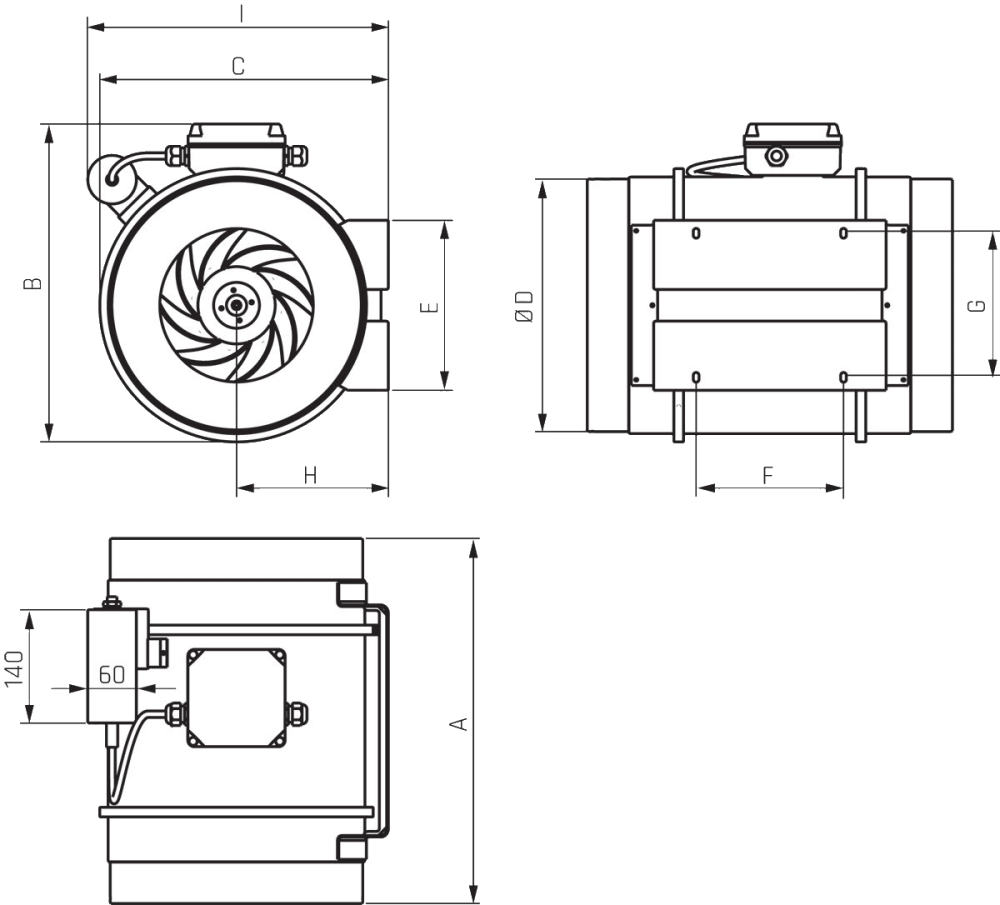

Typ A B C ØD E F G H I
mm mm mm mm mm mm mm mm mm
TD-800/200 ATEX 302 255 232.5 198 140 100 94 124 228.4
TD-1100/250 ATEX 386 324 291 248 168 145 140 155 339
TD-1200/315 ATEX 450 392 356 312 210 182 178 188 371
