TCDH EXD
Producent
Venture Industries
Opis

Wentylatory przeciwwybuchowe dachowe

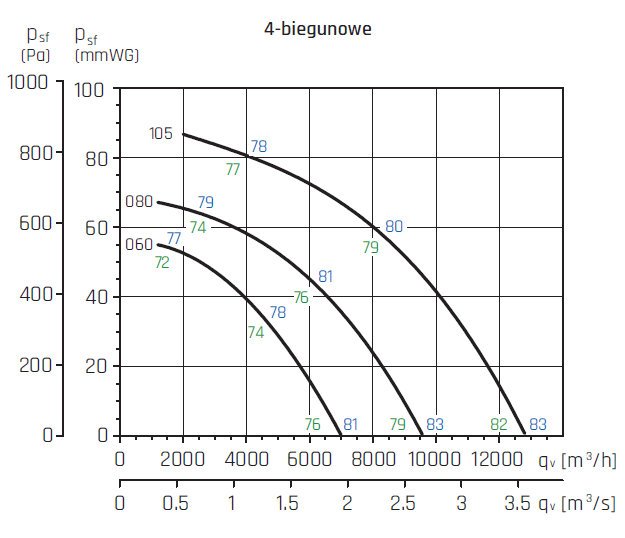

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylatory TCDH odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G–strefa 1.

Oznaczenie: ATEX II 2G c IIB+H2 T4.

KONSTRUKCJA

  • wirnik z blachy stalowej ocynkowanej z łopatami pochylonymi do tyłu
  • podstawa z blachy stalowej ocynkowanej
  • czasza z blachy stalowej ocynkowanej
  • wlot mosiężny
  • siatka ochronna (zgodna z EN ISO 13857)
  • temperatura pracy od -20°C do +40°C

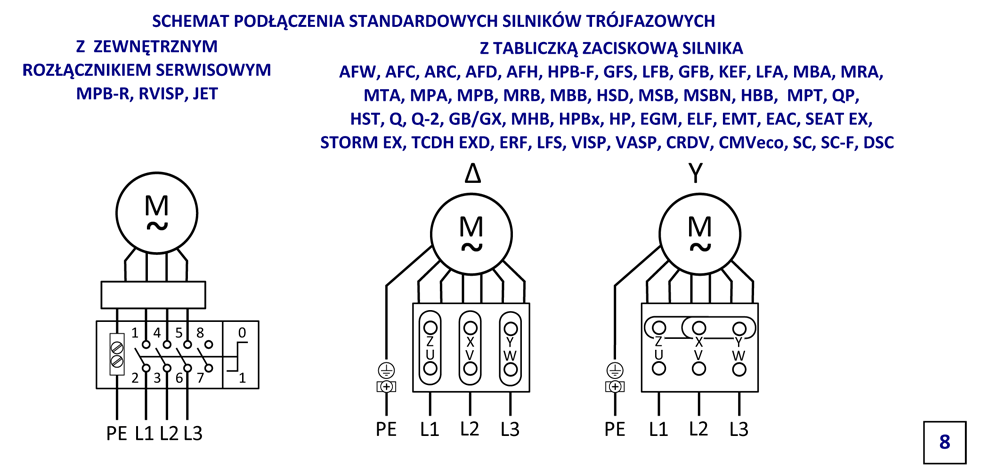

SILNIK ELEKTRYCZNY

  • przeciwwybuchowy, trójfazowy 230/400V, 50Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • zabezpieczenie termiczne PTC
  • przystosowany do regulacji częstotliwościowej

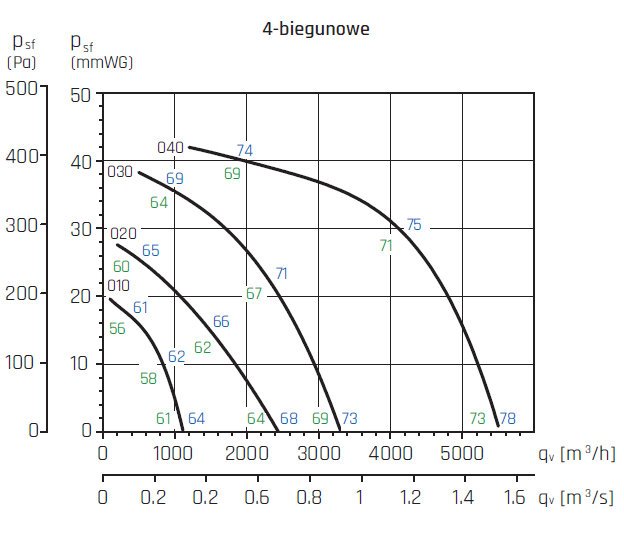

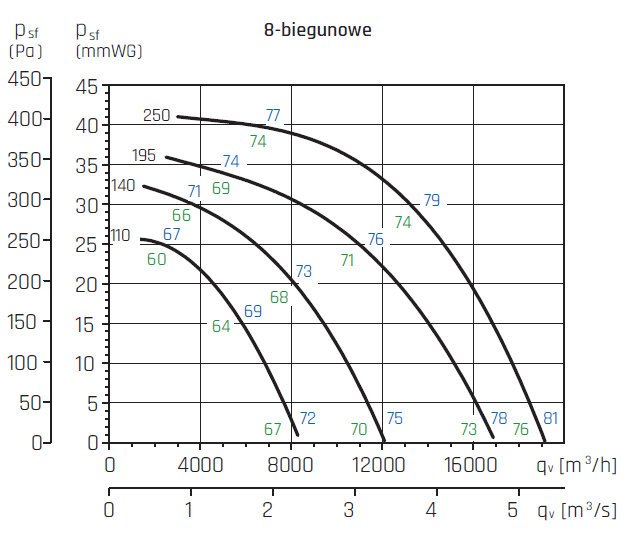

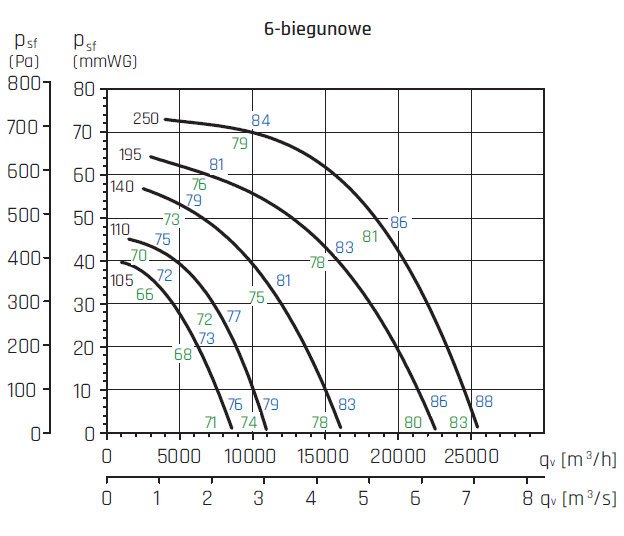

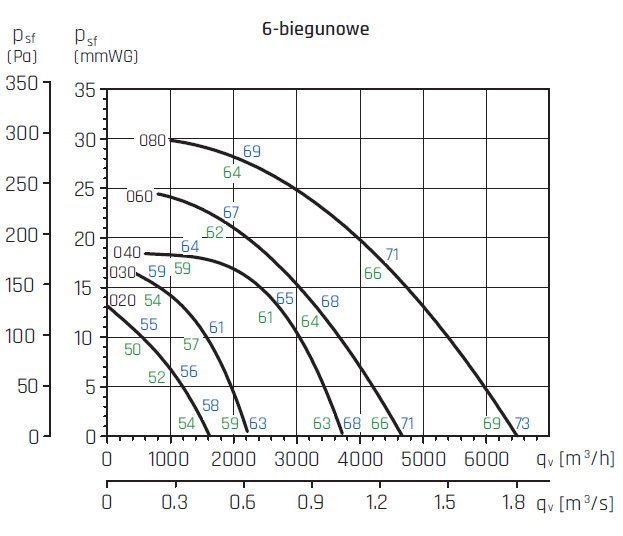

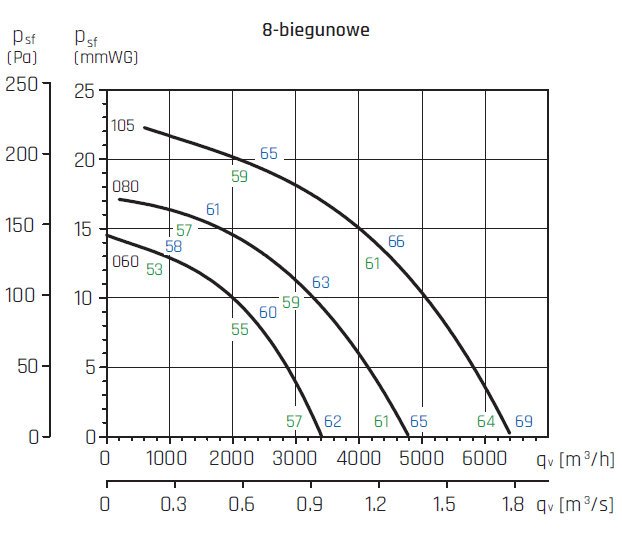

Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
TCDH EXD 010-4 1120 195 250 1500 1.2 400 62 -20 40 22
TCDH EXD 020-4 2450 270 250 1500 1.2 400 66 -20 40 25
TCDH EXD 030-4 3300 375 370 1500 1.5 400 71 -20 40 32
TCDH EXD 040-4 5500 420 550 1500 1.7 400 75 -20 40 35
TCDH EXD 060-4 7000 540 750 1500 2.2 400 78 -20 40 57
TCDH EXD 080-4 9600 660 1500 1500 4 400 81 -20 40 68
TCDH EXD 105-4 12800 860 2200 1500 5.2 400 84 -20 40 90
TCDH EXD 020-6 1650 130 180 1000 1 400 56 -20 40 25
TCDH EXD 030-6 2200 160 180 1000 1 400 61 -20 40 32
TCDH EXD 040-6 3700 175 250 1000 1.4 400 65 -20 40 35
TCDH EXD 060-6 4700 240 250 1000 1.4 400 68 -20 40 57
TCDH EXD 080-6 6500 295 370 1000 1.6 400 71 -20 40 68
TCDH EXD 105-6 8700 395 750 1000 2.4 400 73 -20 40 90
TCDH EXD 110-6 11000 450 1100 1000 3.4 400 77 -20 40 96
TCDH EXD 140-6 16000 560 2200 1000 5.4 400 81 -20 40 110
TCDH EXD 195-6 22500 630 3000 1000 8.5 400 83 -20 40 126
TCDH EXD 250-6 25500 710 5500 1000 14 400 86 -20 40 150
TCDH EXD 060-8 3400 145 120 750 0.85 400 60 -20 40 57
TCDH EXD 080-8 4800 170 180 750 1.15 400 63 -20 40 68
TCDH EXD 105-8 6400 220 370 750 1.5 400 66 -20 40 90
TCDH EXD 110-8 8200 250 550 750 2.1 400 69 -20 40 96
TCDH EXD 140-8 12100 320 1100 750 4.1 400 73 -20 40 110
TCDH EXD 195-8 17000 350 1500 750 4.8 400 76 -20 40 126
TCDH EXD 250-8 19200 400 3000 750 8.7 400 79 -20 40 150

* mierzony w odległości 1.5m od wentylatora.

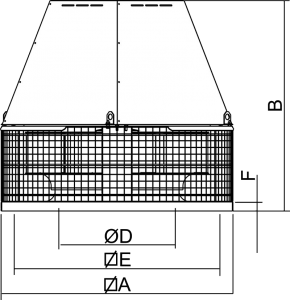

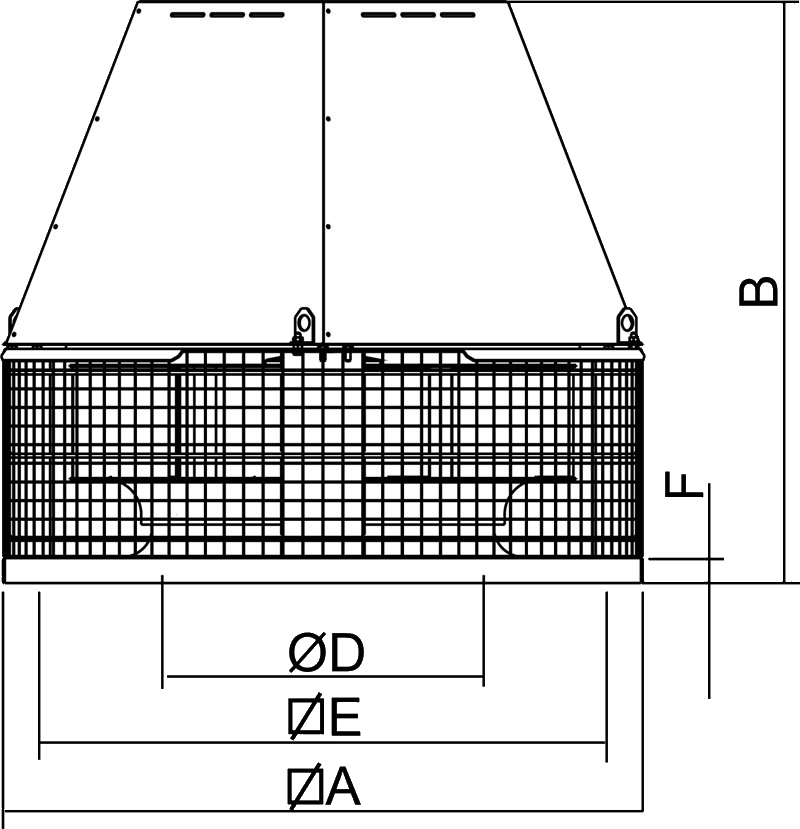

Typ A B D E F
