EBF
Producent
Venture Industries
Opis

Kanałowe wentylatory przeciwwybuchowe

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylatory EBF odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G/3G – strefa 1 i/lub 2.

Oznaczenie ATEX: II 2G c IIB T3.

KONSTRUKCJA

  • wentylator kanałowy prostokątny przeciwwybuchowy o napędzie bezpośrednim
  • wirnik mosiężny z łopatkami pochylonymi do przodu
  • obudowa z galwanizowanej blachy stalowej
  • otwór inspekcyjny ułatwiający dostęp do wirnikosilnika bez potrzeby demontażu całego wentylatora
  • zakres temperatur pracy -20°C do +40°C.

SILNIK ELEKTRYCZNY

  • przeciwwybuchowy, trójfazowy 400V, 50Hz
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
EBF/4-315T II 2G c IIB T3 1480 275 115 1390 0.23 400 39 -20 40 27

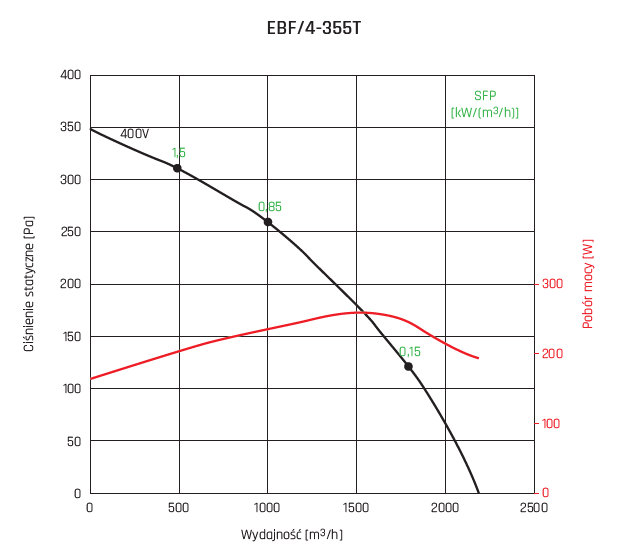

EBF/4-355T II 2G c IIB T3 2200 350 260 1410 0.46 400 46 -20 40 36
EBF/4-400T II 2G c IIB T3 3200 350 430 1400 0.79 400 47 -20 40 37
EBF/4-450T II 2G c IIB T3 4450 450 770 1410 1.4 400 47 -20 40 50

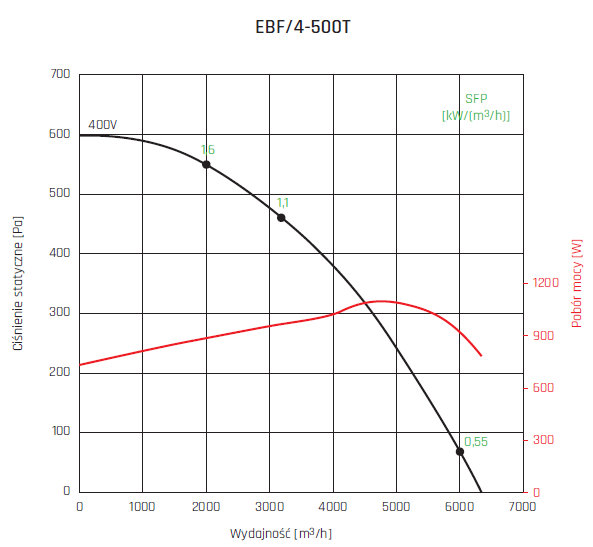

EBF/4-500T II 2G c IIB T3 6300 600 1100 1370 1.85 400 48 -20 40 72

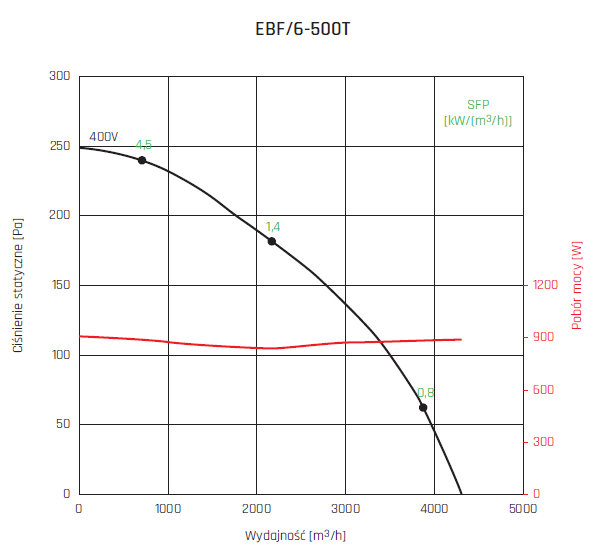

EBF/6-500T II 2G c IIB T3 4300 250 900 910 0.82 400 45 -20 40 64

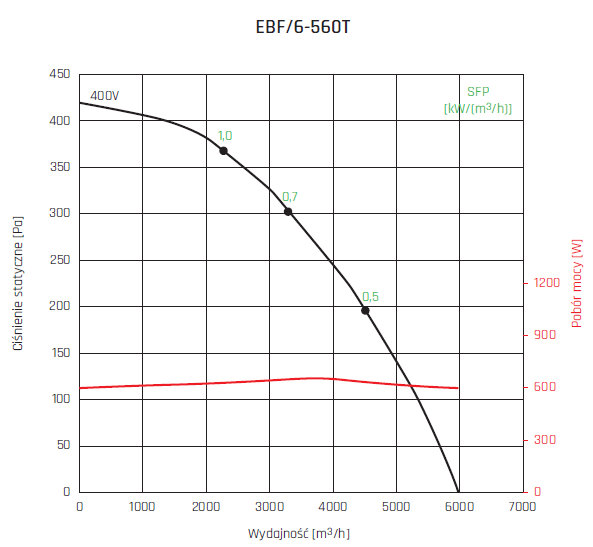

EBF/6-560T II 2G c IIB T3 6000 420 660 940 1.25 400 45 -20 40 81

* mierzony w odległości 3m od wentylatora.

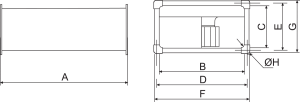

Typ A B C D E F G ØH
mm mm mm mm mm mm mm mm
EBF/4-315T II 2G c IIB T3 565 500 300 520 320 540 340 9
EBF/4-355T II 2G c IIB T3 727 600 350 620 370 640 390 9
EBF/4-400T II 2G c IIB T3 727 600 350 620 370 640 390 9
EBF/4-450T II 2G c IIB T3 727 700 400 722 420 742 440 9
EBF/4-500T II 2G c IIB T3 880 800 500 822 522 841 541 9
EBF/6-500T II 2G c IIB T3 880 800 500 822 522 841 541 9
EBF/6-560T II 2G c IIB T3 1000 1000 500 1022 522 1041 541 9
