PBMV
Producent
Venture Industries
Opis

Wentylatory promieniowe bez obudowy

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator promieniowy bez obudowy przeznaczony do transportu powietrza czystego lub lekko zapylonego. Typowe zastosowania:

  • centrale wentylacyjne,
  • systemy suszące,
  • układy recyrkulacji powietrza,
  • komory lakiernicze.

KONSTRUKCJA

  • wentylator promieniowy o napędzie bezpośrednim
  • wirnik aluminiowy z łopatami pochylonymi do tyłu, wyważany dynamicznie wg ISO 21940-1
  • wentylator przystosowany do pracy w pozycji poziomej
  • wentylator aluminiowy ze stalowymi elementami podstawy malowanymi na kolor szary RAL 7042
  • zakres temperatur pracy wentylatora od -20°C do +40°C
  • lej wlotowy wyposażony w 4 nyple Ø6mm do pomiaru ciśnienia rozłożone równomiernie na obwodzie wlotu w pobliżu wirnika

SILNIK ELEKTRYCZNY

  • asynchroniczny, trójfazowy, 230/400V 50Hz lub 400/690V 50Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej

WYKONANIA SPECJALNE

  • malowanie na kolor inny niż standardowy
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • zakres temperatur pracy wentylatora poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

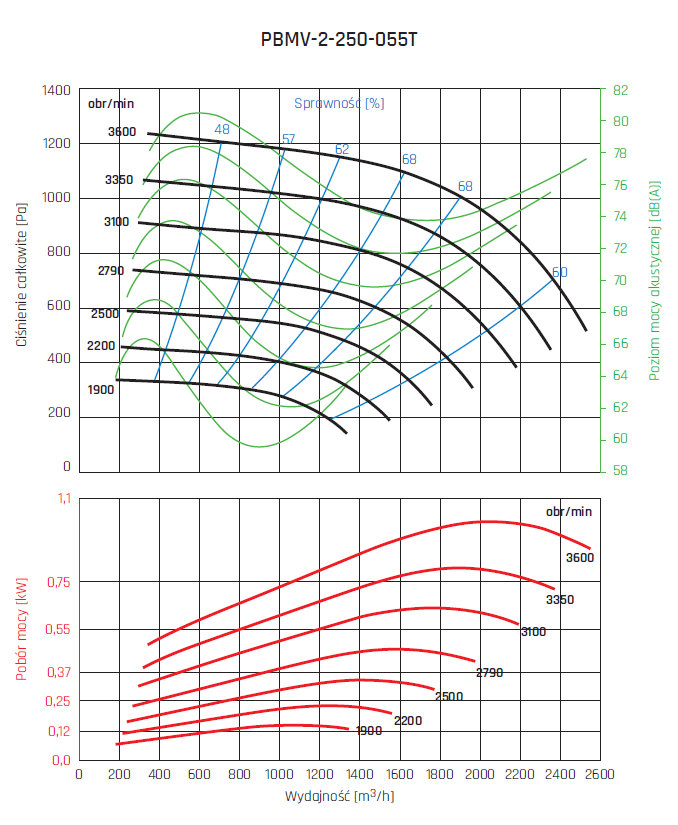

PBMV-2-250-055T 2310 860 550 2790 2.35 400 69 -20 40 16

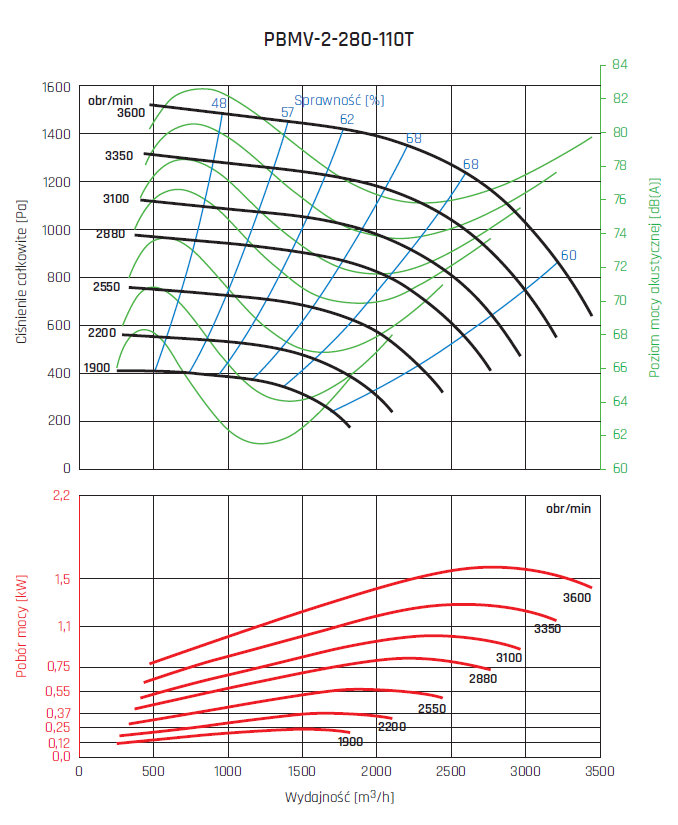

PBMV-2-280-110T 3150 1055 1100 2890 2.5 400 72 -20 40 23

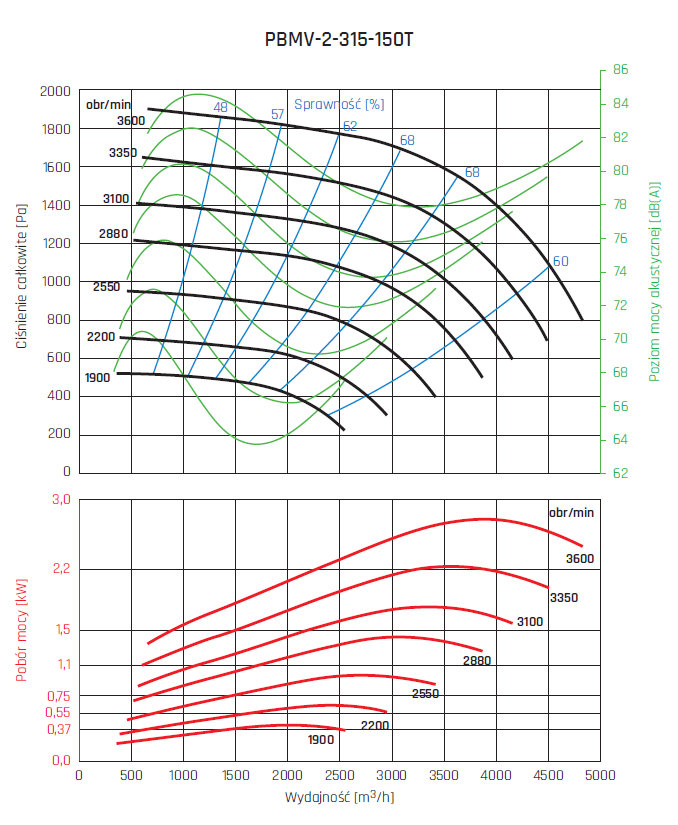

PBMV-2-315-150T 4420 1320 1500 2880 3 400 75 -20 40 32
PBMV-2-355-300T 6350 1680 3000 2890 6.3 400 79 -20 40 39

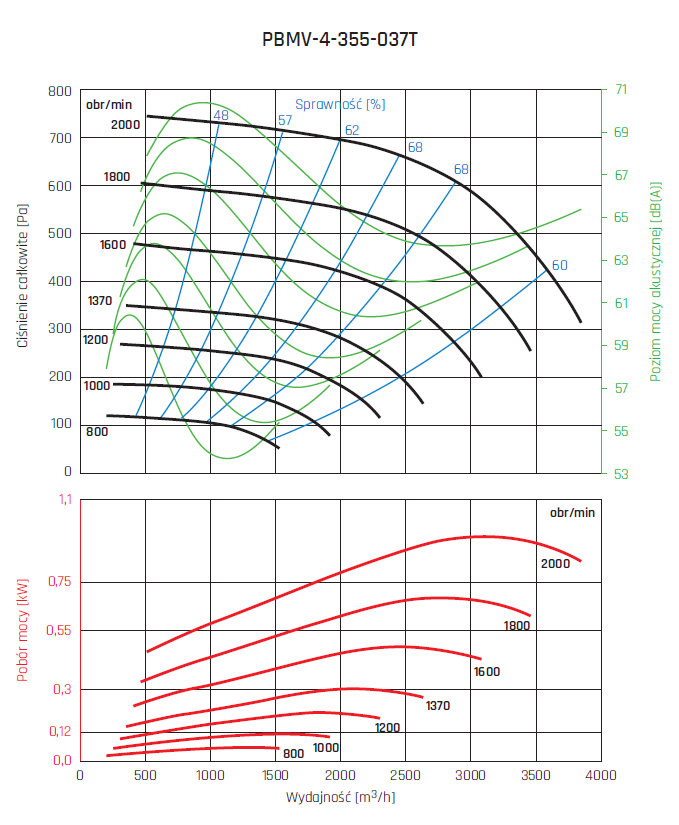

PBMV-4-355-037T 3080 420 370 1370 2.2 400 64 -20 40 20

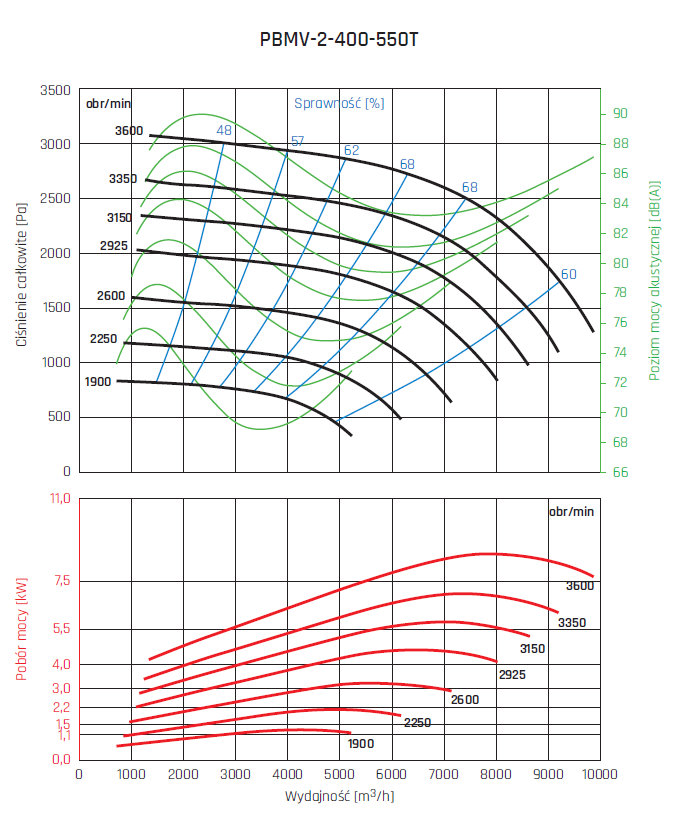

PBMV-2-400-550T 9050 2120 5500 2925 9.8 400 82 -20 40 83

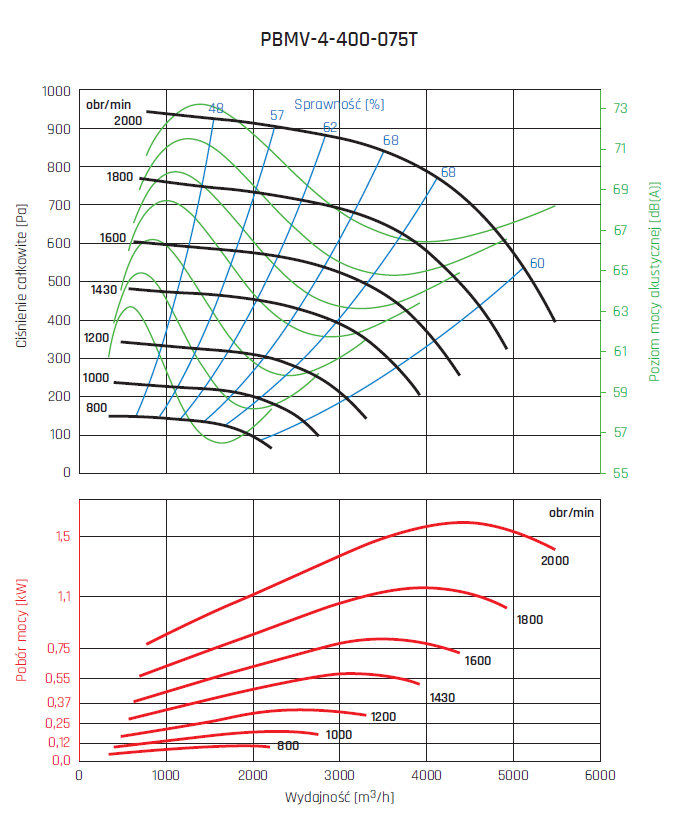

PBMV-4-400-075T 4380 530 750 1430 2.1 400 67 -20 40 40

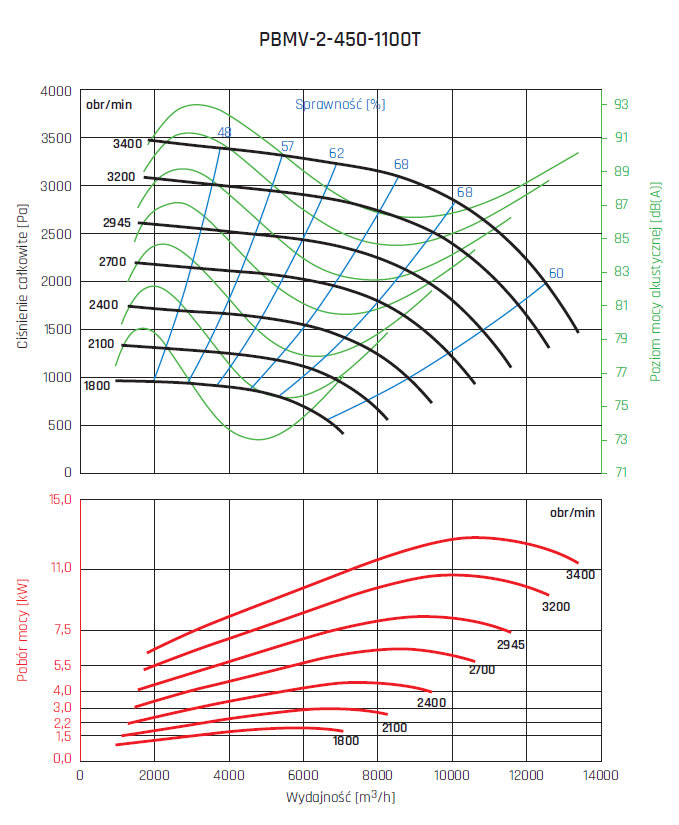

PBMV-2-450-1100T 12990 2700 11000 2945 19.1 400 86 -20 40 112

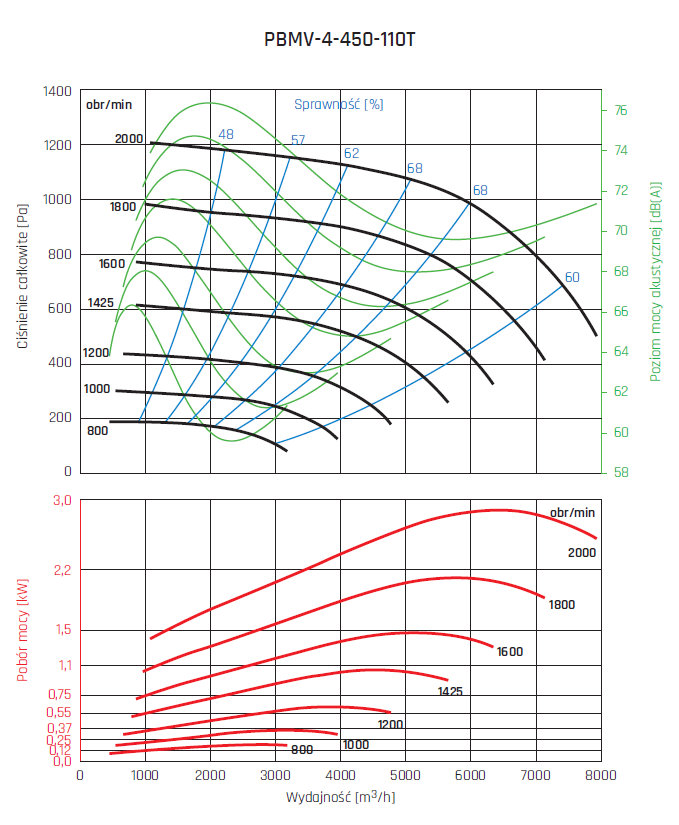

PBMV-4-450-110T 6400 685 1100 1425 2.5 400 71 -20 40 62

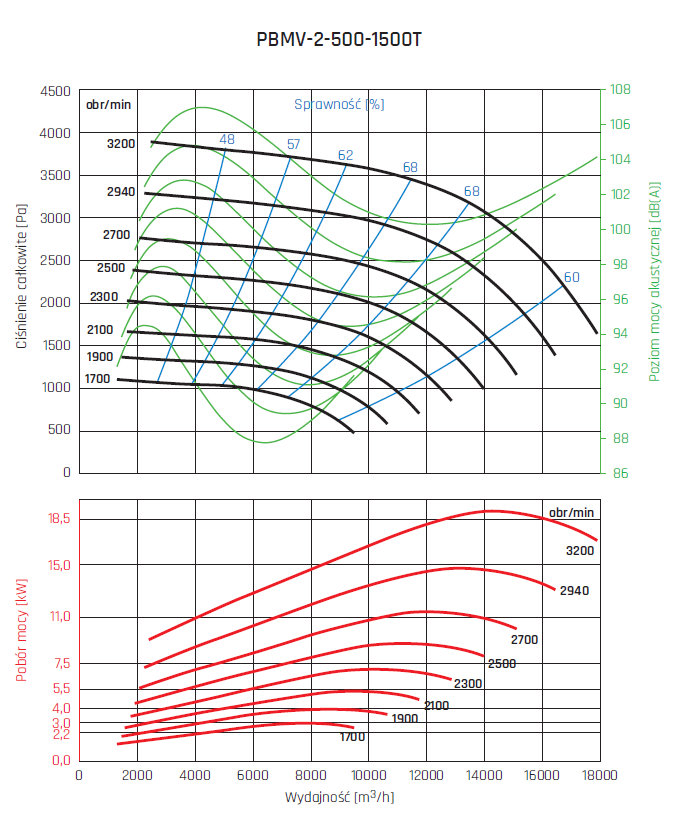

PBMV-2-500-1500T 18500 3420 15000 2940 26.6 400 89 -20 40 128

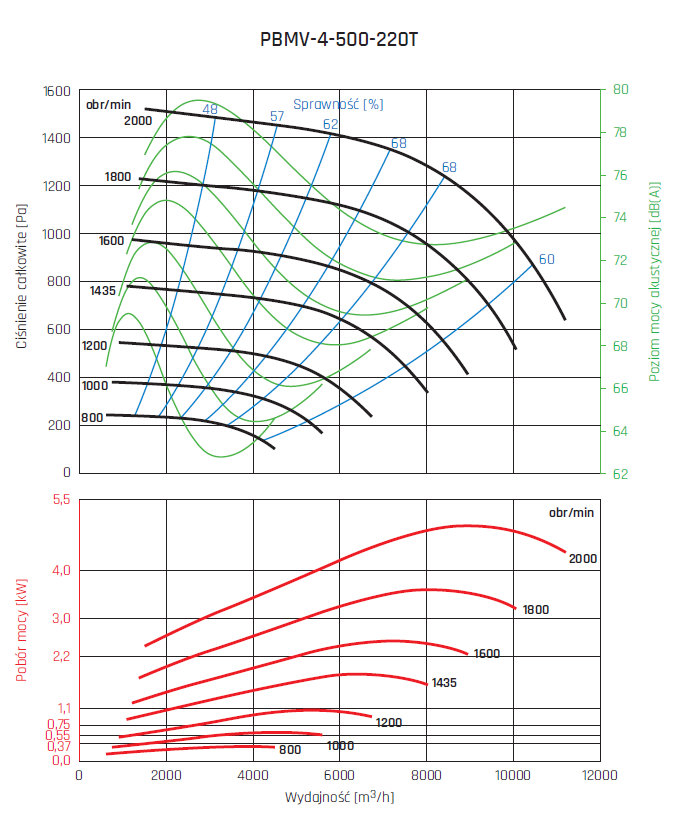

PBMV-4-500-220T 9200 855 2200 1435 5.1 400 75 -20 40 75

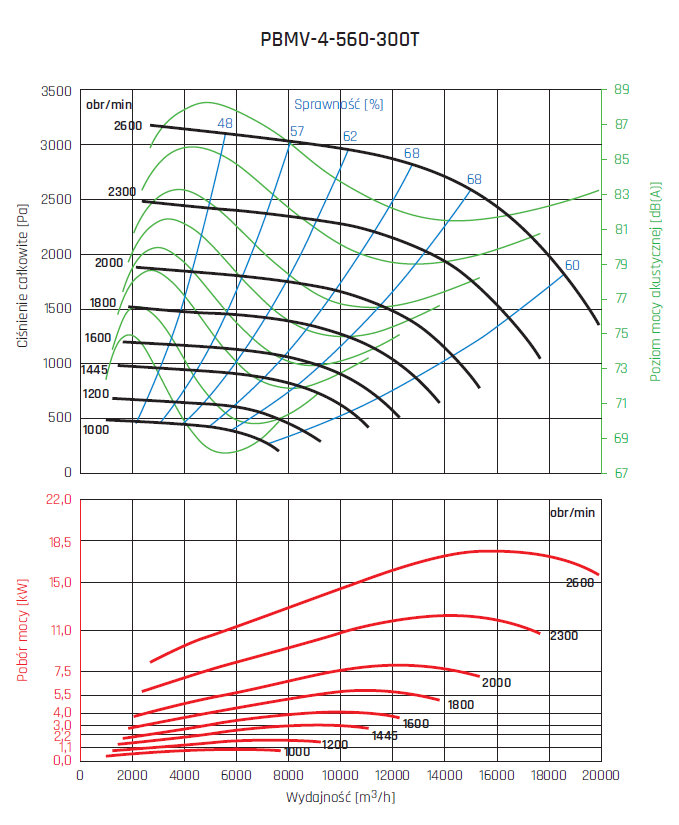

PBMV-4-560-300T 12450 1060 3000 1445 6.8 400 78 -20 40 81

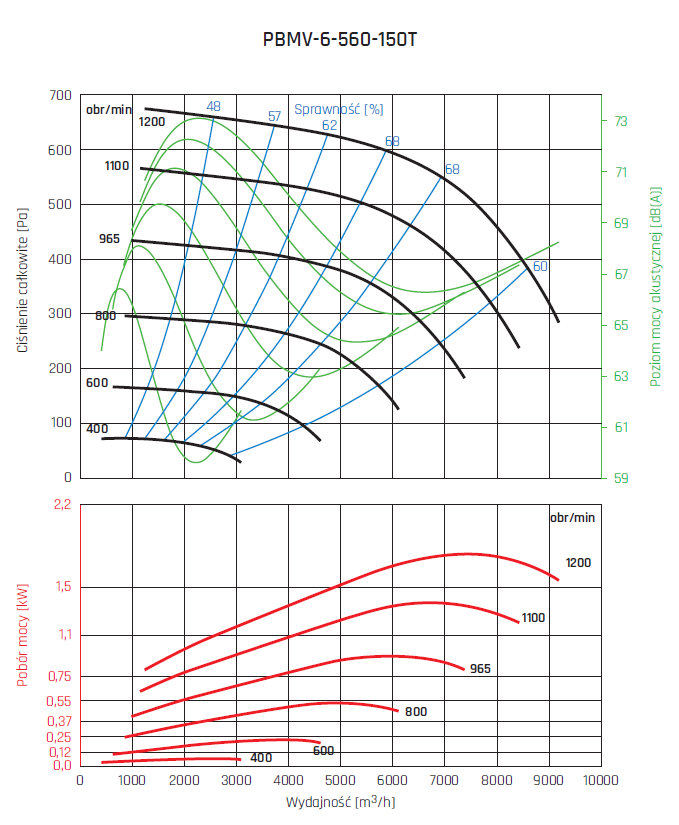

PBMV-6-560-150T 8250 470 1500 930 7.2 400 69 -20 40 75

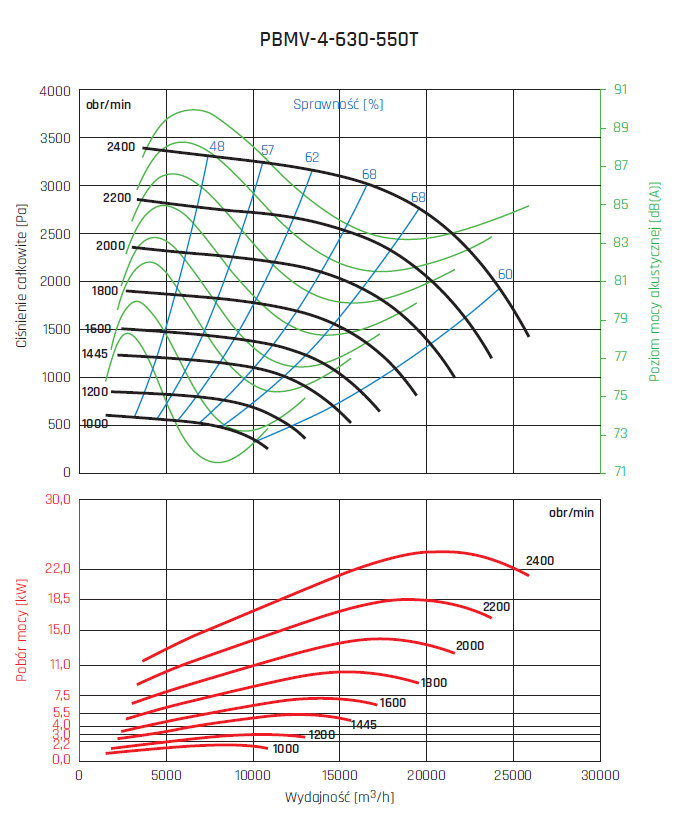

PBMV-4-630-550T 17750 1320 5500 1455 11.1 400 81 -20 40 156
PBMV-6-630-220T 11750 590 2200 950 5.8 400 73 -20 40 112

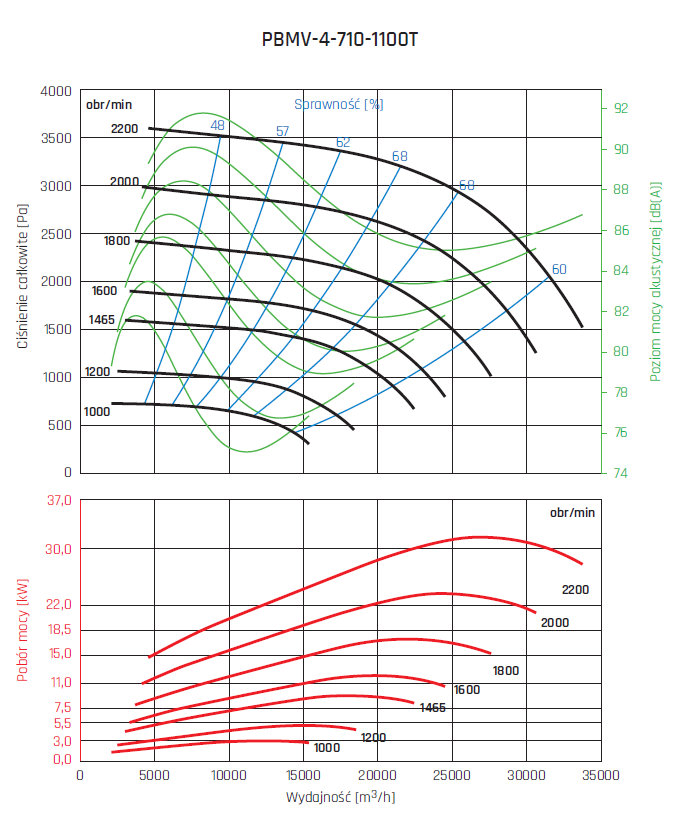

PBMV-4-710-1100T 25200 1690 11000 1465 21.2 400 85 -20 40 236

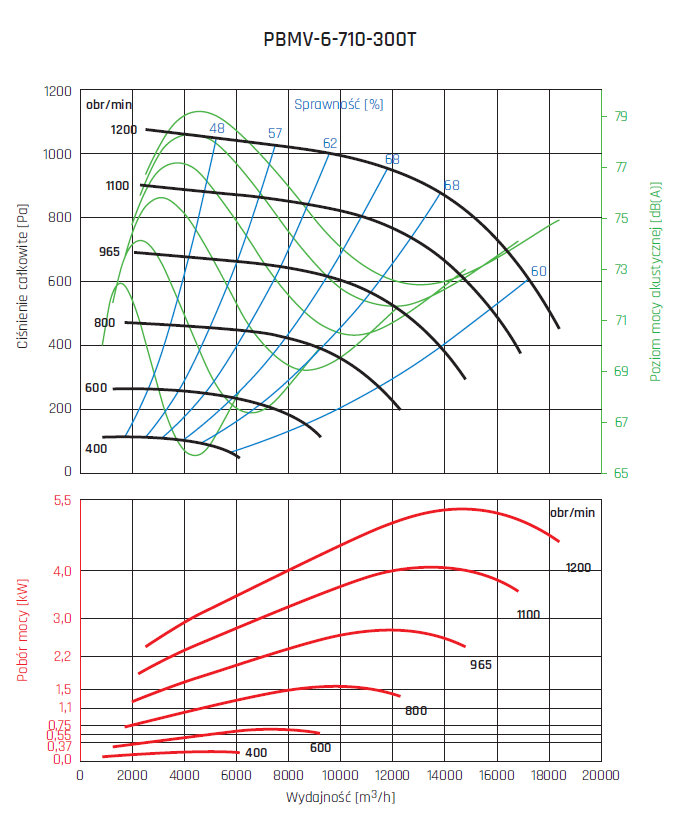

PBMV-6-710-300T 16820 755 3000 965 7.2 400 76 -20 40 158

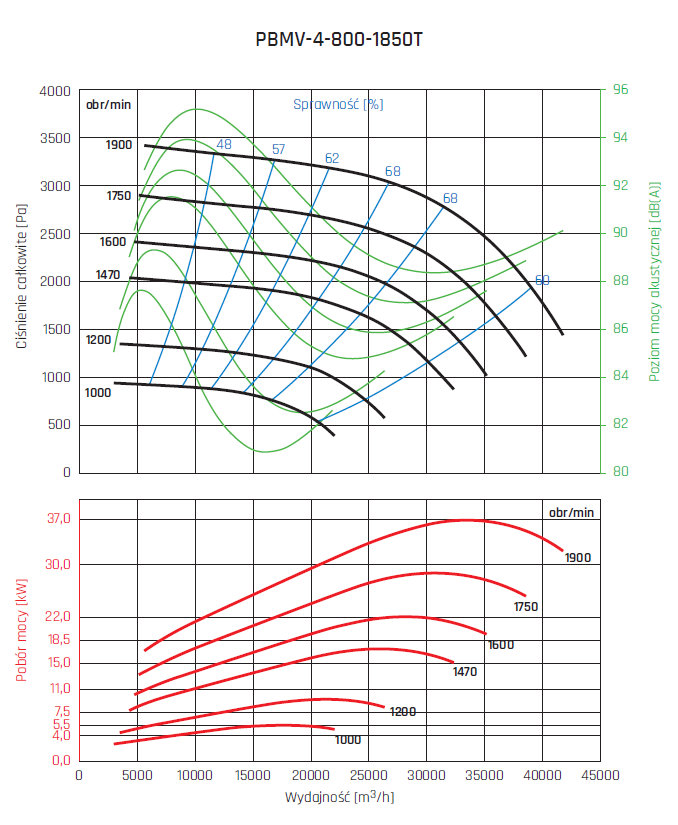

PBMV-4-800-1850T 35980 2135 18500 1470 35 400 88 -20 40 287

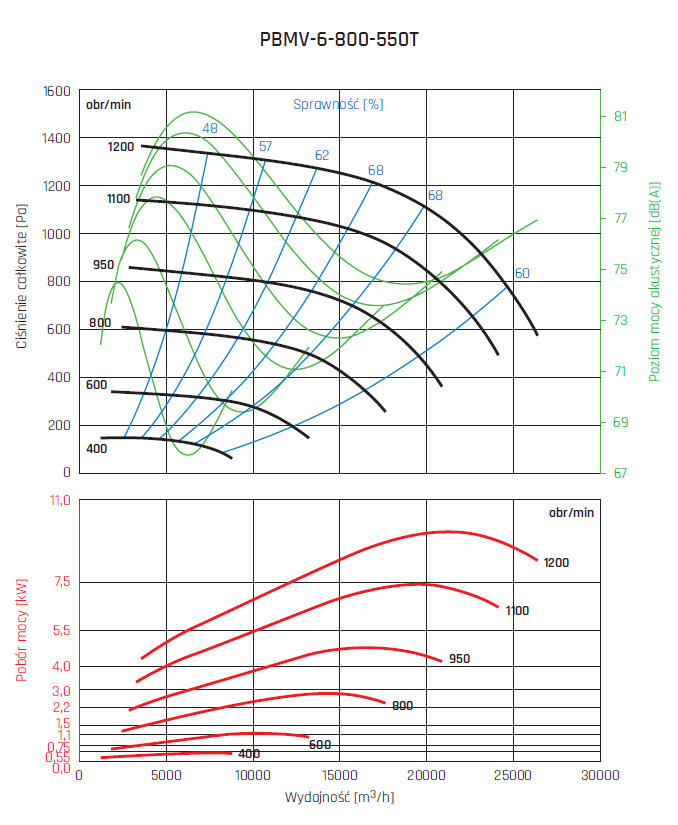

PBMV-6-800-550T 24000 950 5500 950 12.3 400 78 -20 40 205

* mierzony w odległości 1m od wentylatora.

Typ A B C ØD ØE ØF G H I M
mm mm mm mm mm mm mm mm mm mm
PBMV-2-250-055T 500 450 400 200 225 250 384 160 216 6
PBMV-2-280-110T 500 450 400 225 250 270 444 170 266 6
PBMV-2-315-150T 600 550 500 300 250 275 498 190 299 6
PBMV-2-355-300T 600 550 500 340 310 280 525 216 299 6
PBMV-4-355-037T 600 550 500 340 310 280 525 216 299 6

Typ A B C ØD ØE ØF G H I J M
mm mm mm mm mm mm mm mm mm mm mm
PBMV-2-400-550T 700 650 600 315 340 365 572 240 322 325 6
PBMV-4-400-075T 700 650 600 315 340 365 572 240 322 325 6
PBMV-2-450-1100T 700 650 600 358 385 410 776 271 495 325 6
PBMV-4-450-110T 700 650 600 358 385 410 776 271 495 325 6
PBMV-2-500-1500T 750 700 650 400 435 460 807 301 495 350 8
PBMV-4-500-220T 750 700 650 400 435 460 807 301 495 350 8
PBMV-4-560-300T 800 750 700 450 485 510 704 336 357 375 8
PBMV-6-560-150T 800 750 700 450 485 510 704 336 357 375 8
PBMV-4-630-550T 900 850 800 500 530 560 801 381 409 425 8
PBMV-6-630-220T 900 850 800 500 530 560 801 381 409 425 8
PBMV-4-710-1100T 1000 950 900 560 600 630 932 426 495 475 8
PBMV-6-710-300T 1000 950 900 560 600 630 932 426 495 475 8
PBMV-4-800-1850T 1100 1050 1000 630 670 700 1044 476 557 525 8
PBMV-6-800-550T 1100 1050 1000 630 670 700 1044 476 557 525 8
