MTA
Producent
Venture Industries
Opis

Średniociśnieniowe wentylatory do zapylonego powietrza.

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Promieniowe wentylatory MTA, przeznaczone są do transportu zapylonego powietrza.

Typowe zastosowania to:

  • do tłoczenia powietrza w procesach technologicznych,
  • systemach wentylacji,
  • urządzeniach chłodniczych i klimatyzacyjnych,
  • suszarniach, odciągach miejscowych, odciągach spalin.

KONSTRUKCJA

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik odlewany z aluminium z łopatami pochylonymi prostymi, wyważany dynamicznie wg ISO 1940-1
  • obudowa odlewana z aluminium
  • osłona wlotu ocynkowana
  • wentylator malowany na kolor szary RAL 7042
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG270

SILNIK ELEKTRYCZNY

  • asynchroniczny, trójfazowy, 230/400V,50 Hz (o mocy od 0,75 do 1,5 kW)
  • klasa sprawności IE3 (od mocy 0,75 kW) lub IE1 (o mocy 0,37 kW)
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej (silniki trójfazowe)

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • wirnik z blachy stalowej ocynkowanej
  • wirnik z blachy stalowej nierdzewnej 1.4301
  • wirnik z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • maksymalna temperatura tłoczonego medium powyżej 80°C
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

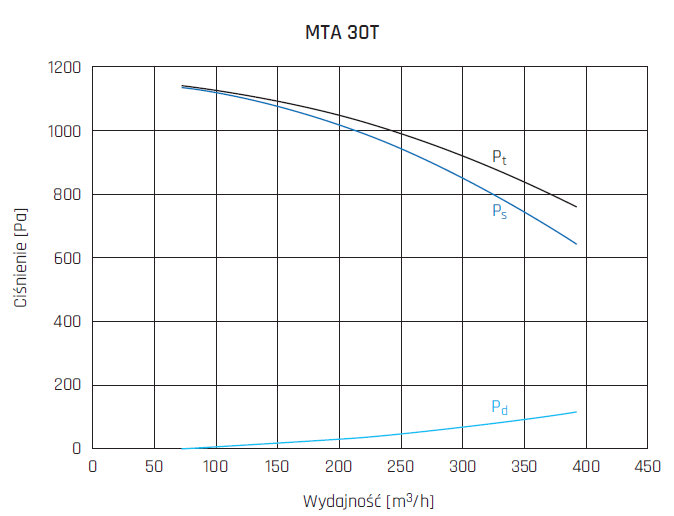

MTA 30T 390 1130 370 2800 1 400 79 -20 40 13.2

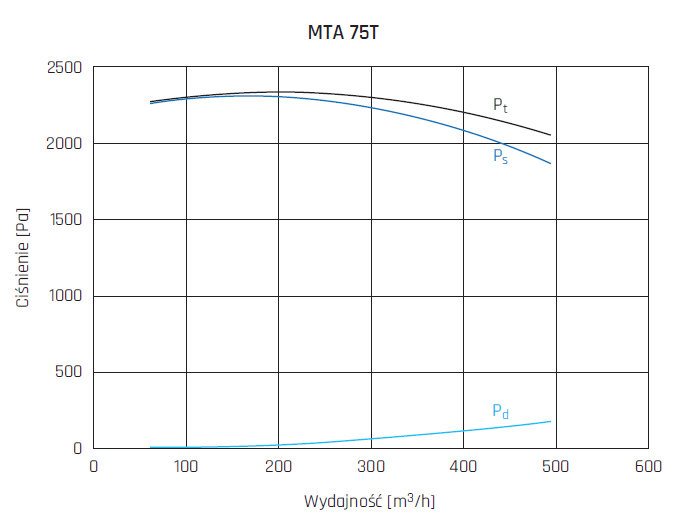

MTA 75T 490 2330 750 2890 1.7 400 82 -20 40 25

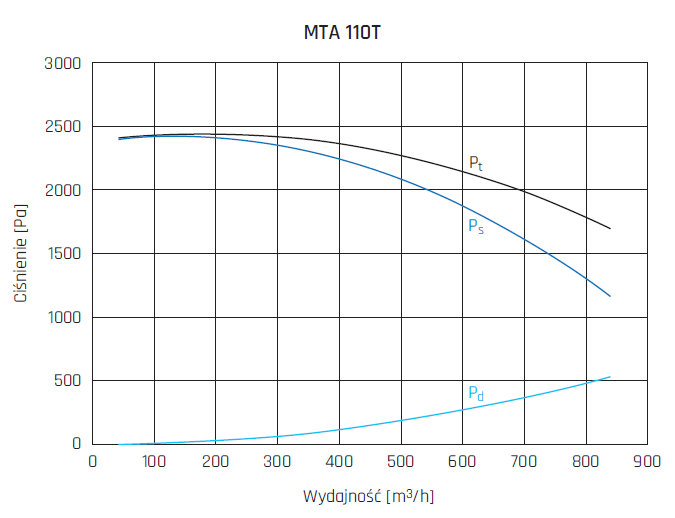

MTA 110T 840 2500 1100 2890 2.5 400 85 -20 40 26
MTA 300T 2240 3550 3000 2870 6.3 400 90 -20 40 41

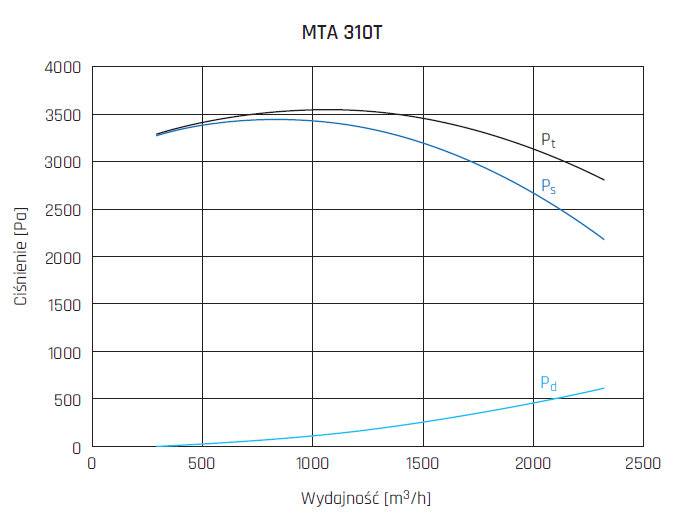

MTA 310T 2320 3450 3000 2870 6.3 400 95 -20 40 50

* mierzony w odległości 1.5m od wentylatora.

Typ A B C Ød1 Ød2 Ød3 ØD1 ØD2 ØD3
mm mm mm mm mm mm mm mm mm
MTA 30T 357 356 309 160 135 100 165 139 106
MTA 75T 450 481 329 165 139 100 163 139 110
MTA 110T 450 481 353 165 139 100 200 182 138
Typ E F N1 N2 N3 N4 ØO ØO1
mm mm mm mm mm mm mm mm
MTA 30T 181 193 20 126 170 190 11 6.6
MTA 75T 210 257 47 156 216 240 9.5 6.6
MTA 110T 210 257 47 156 216 240 9.5 6.6
Typ P1 P2 S T Z X X1 Y
mm mm mm mm mm mm mm mm
MTA 30T 80 120 83 54 12 4 4 20
MTA 75T 140 200 91 59 13 4 4 17
MTA 110T 147 200 91 59 13 4 4 17

Typ A B C Ød1 Ød2 Ød3 ØD1 ØD2 ØD3
mm mm mm mm mm mm mm mm mm
MTA 300T 523 553 435 191 165 125 200 182 139
MTA 310T 570 602 429 230 200 160 234 200 160
Typ E F N1 N2 N3 N4 N5 N6 ØO
mm mm mm mm mm mm mm mm mm
MTA 300T 248 295 17.5 167.5 273.5 293.5 349.5 380 9.5
MTA 310T 270 322 17.5 167.5 273.5 297 349.5 380 9.5
Typ ØO1 P1 P2 S T Z X X1 Y
mm mm mm mm mm mm mm mm mm
MTA 300T 4.9 180 230 102 73 13 4 8 13
MTA 310T 4.9 180 230 135 86 13 4 8 13
