ZASTOSOWANIE
Transport zapylonego powietrza.
KONSTRUKCJA
Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim.
Wirnik z pochylonymi do tyłu łopatkami prostymi, profilowany, spawany z blachy stalowej lub blachy aluminiowej, wyważane dynamicznie wg ISO 1940. Obudowa spawana z blachy stalowej.
Wentylatory standardowo wykonywane są w figurze LG 270 (wentylatory MSB-2-560/180-3000 i MSB-2-560/180-3700 standardowo dostępne w figurze RD270).
SILNIK ELEKTRYCZNY
Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności, oznaczony znakiem CE. Klasa izolacji – F. Stopień ochrony – IP55.
Zasilanie – trójfazowe 230/400V 50Hz, 400V 50Hz lub 400/690V 50Hz (w zależności od mocy silnika).
Wentylatory z silnikami w innym wykonaniu: tabela wykonań specjalnych.
WERSJE WYKONANIA
Wentylatory w innych figurach niż standardowa
Obudowy i wirniki z blachy kwasoodpornej lub cynkowanej
Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 5010 – niebieski).
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa |
|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | |

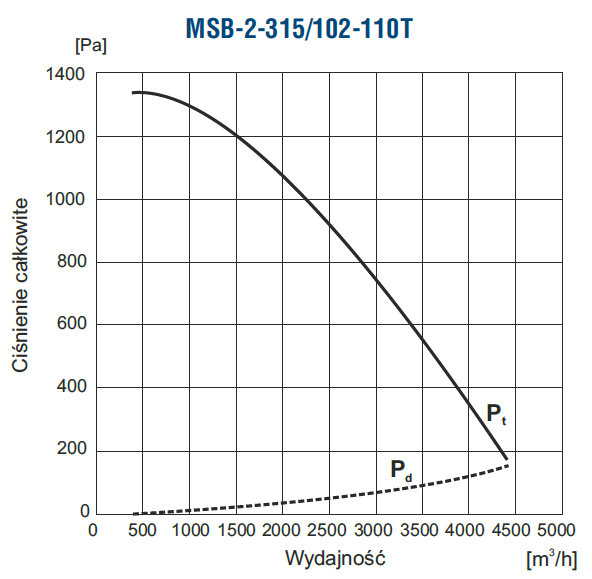

| MSB-2-315/102-110T LG270 IE3 | 4500 | 1400 | 1100 | 2900 | 2.5 | 400 | 74 | -20 | 60 | 40 |

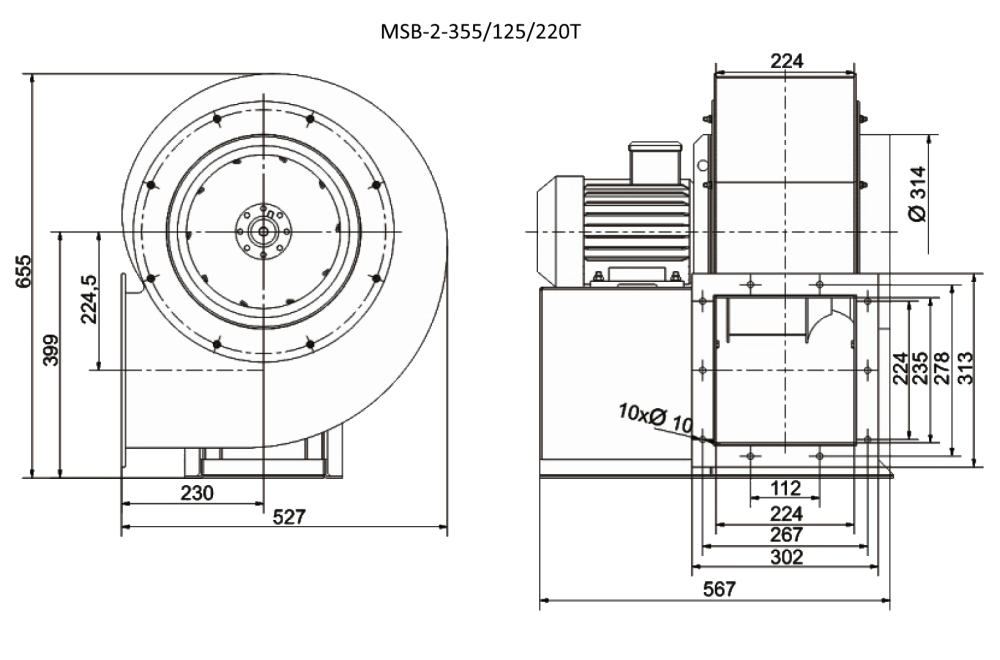

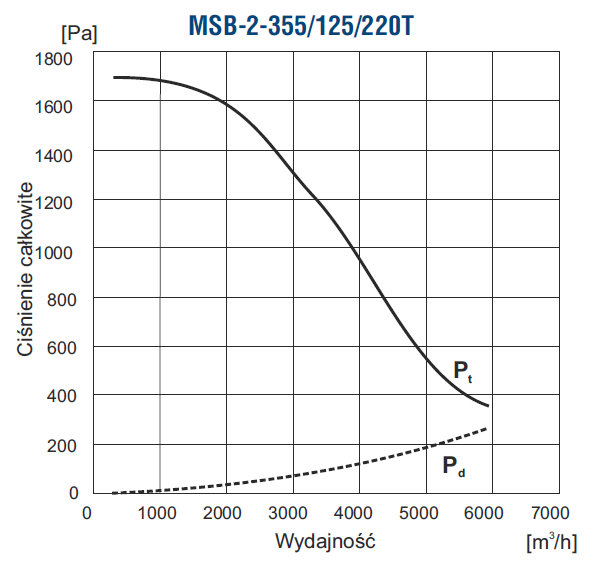

| MSB-2-355/125-220T IE3 | 5500 | 1650 | 2200 | 2900 | 4.6 | 400 | 76 | -20 | 60 | 45 |

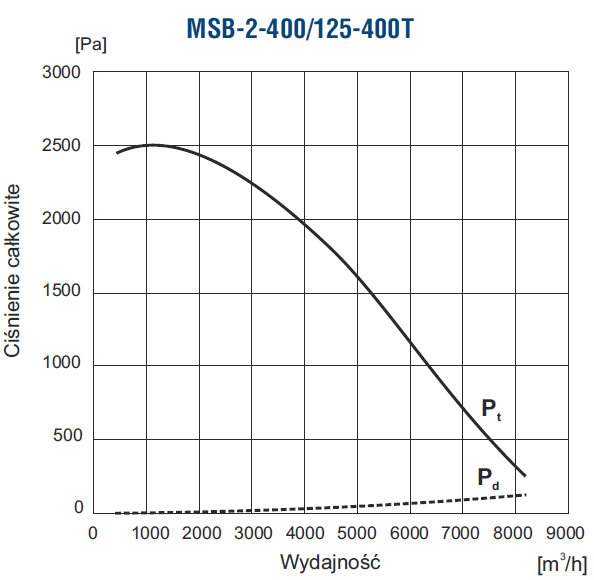

| MSB-2-400/125-400T LG270 IE3 | 8000 | 2300 | 4000 | 2900 | 7.9 | 400 | 80 | -20 | 60 | 55 |

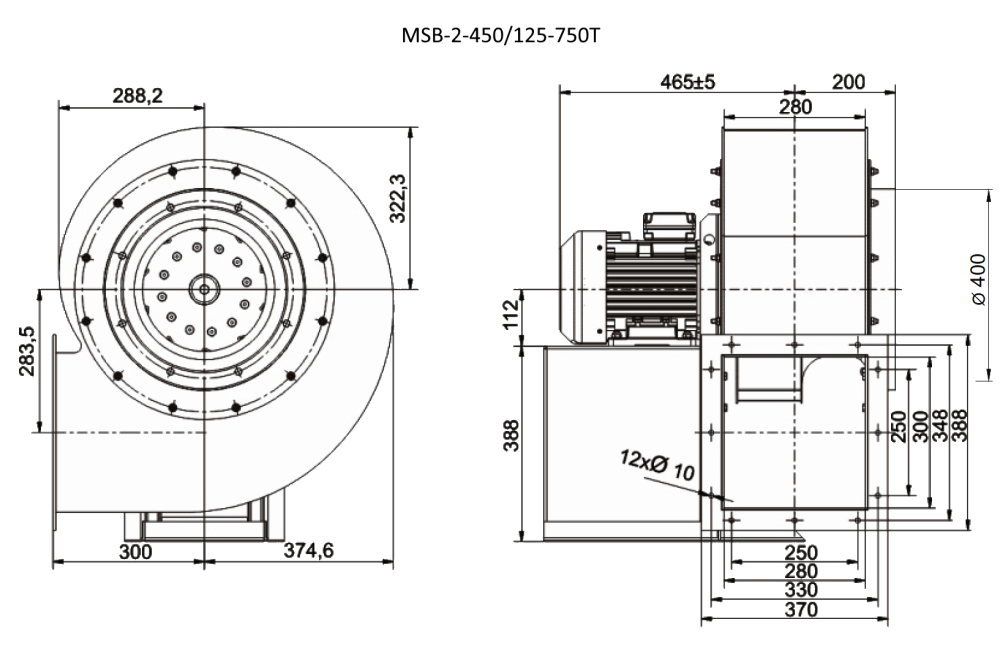

| MSB-2-450/125-750T IE3 | 10000 | 3400 | 7500 | 2900 | 14 | 400 | 85 | -20 | 60 | 88 |

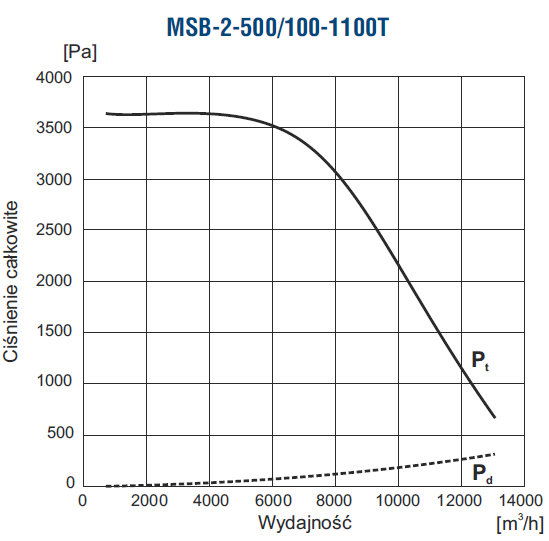

| MSB-2-500/100-1100T IE3 | 17500 | 3600 | 11000 | 2900 | 21.2 | 400 | 94 | -20 | 60 | 125 |

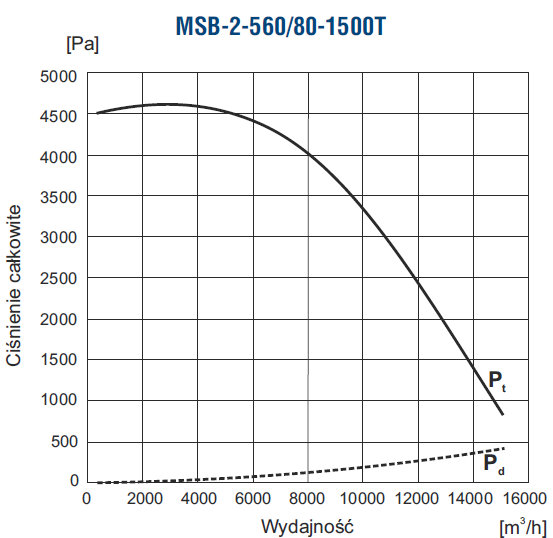

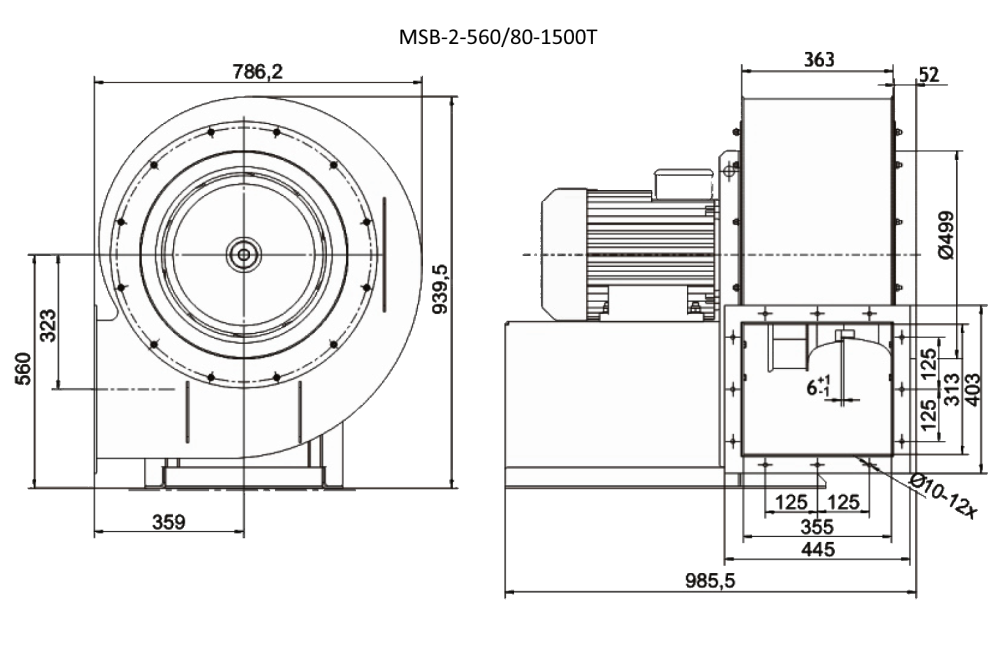

| MSB-2-560/80-1500T IE3 | 19000 | 4400 | 15000 | 2900 | 26.2 | 400 | 96 | -20 | 60 | 140 |
