MRA
Producent
Venture Industries
Opis

Średniociśnieniowe wentylatory do transportu pneumatycznego (np. produkcja PET)

    Informacje Ogólne Dane Techniczne Wymiary Pliki do pobrania

Zastosowanie

Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.

Typowe zastosowania to:

  • transport pneumatyczny,
  • nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych),
  • systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne).

Konstrukcja

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik odlewany z aluminium z łopatami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1
  • obudowa odlewana z aluminium
  • osłona wlotu ocynkowana
  • podstawa pod silnik w modelu 600
  • wentylator malowany na kolor szary RAL 7042
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG270

Silnik elektryczny

  • asynchroniczny, jednofazowy, 230V, 50Hz (o mocy od 0,75 do 1,5kW)
  • asynchroniczny, trójfazowy, 230/400V, 50Hz (o mocy od 0,75 do 1,5kW)
  • asynchroniczny, trójfazowy, 400/690V, 50Hz (o mocy 4,0 i 11,0kW)
  • klasa sprawności IE3 (od mocy 0,75kW) lub IE1 (0,75kW, 230V)
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej (silniki trójfazowe)
  • do regulacji napięciowej (silniki jednofazowe 1,1kW)

Wykonania specjalne

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • wirnik z blachy stalowej ocynkowanej
  • wirnik z blachy stalowej nierdzewnej 1.4301
  • wirnik z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • maksymalna temperatura tłoczonego medium powyżej 80°C
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
MRA 200T 890 2750 750 2890 1.7 400 80 -20 40 24
MRA 200S 890 2750 750 2880 5 230 80 -20 40 24
MRA 260T 1300 2750 1100 2890 2.5 400 78 -20 40 36
MRA 260S 1150 2680 1100 2900 5.8 230 78 -20 40 36
MRA 300T 1290 3500 1500 2880 3 400 90 -20 40 36
MRA 300S 1560 3400 1500 2740 9.1 230 79 -20 40 35
MRA 400T 2890 4250 4000 2895 7.3 400 88 -20 40 65
MRA 600T 6080 6500 11000 2900 19.1 400 96 -20 40 163

* mierzony w odległości 1.5m od wentylatora.

Typ A B C Ød1 Ød2 Ød3 ØD1 ØD2 ØD3
mm mm mm mm mm mm mm mm mm
MRA 200T 451 515 360 165 139 100 165 139 106
MRA 200S 451 515 360 165 139 100 165 139 106
MRA 260T 451 515 365 165 139 100 200 182 138
MRA 260S 451 515 365 165 139 100 200 182 138
Typ E F N1 N2 N3 N4 ØO ØO1
mm mm mm mm mm mm mm mm
MRA 200T 210 290 46.5 156 215 240 9.5 6.6
MRA 200S 210 290 46.5 156 215 240 9.5 6.6
MRA 260T 210 290 46.5 156 215 240 9.5 6.6
MRA 260S 210 290 46.5 156 215 240 9.5 6.6
Typ P1 P2 S T Z X X1 Y
mm mm mm mm mm mm mm mm
MRA 200T 140 200 91 59 13 4 4 17
MRA 200S 140 200 91 59 13 4 4 17
MRA 260T 140 200 91 59 13 4 4 17
MRA 260S 140 200 91 59 13 4 4 17

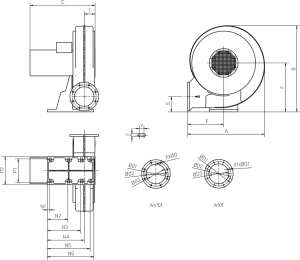

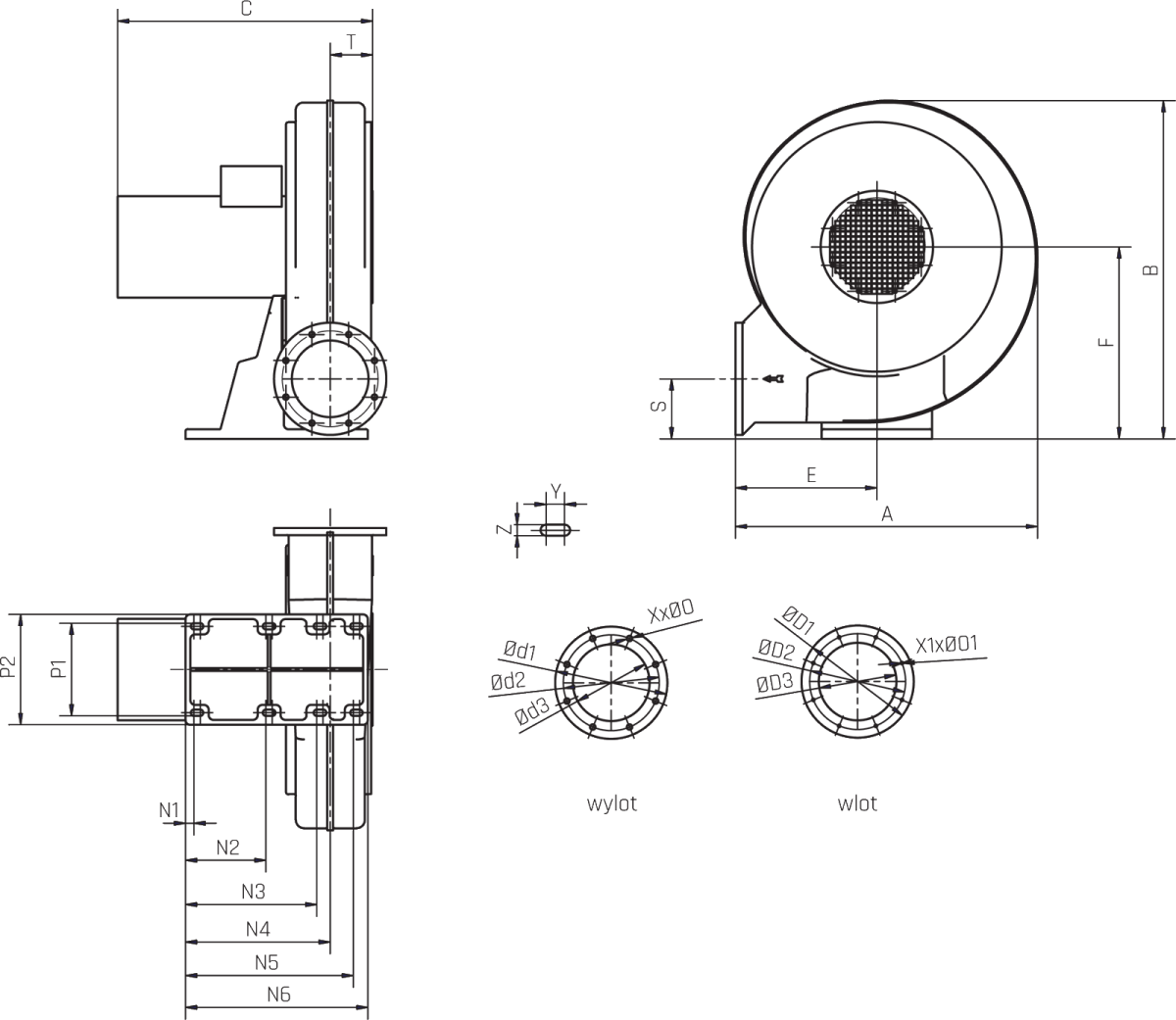

Typ A B C Ød1 Ød2 Ød3 ØD1 ØD2 ØD3
mm mm mm mm mm mm mm mm mm
MRA 300T 523 577 421 191 165 125 200 182 140
MRA 300S 523 577 421 191 165 125 200 182 140
MRA 400T 630 705 532 234 200 160 234 200 162
Typ E F N1 N2 N3 N4 N5 N6 ØO
mm mm mm mm mm mm mm mm mm
MRA 300T 248 320 17.5 167.5 273.5 297 349.5 380 9.5
MRA 300S 248 320 17.5 167.5 273.5 297 349.5 380 9.5
MRA 400T 295 400 17.5 167.5 273.5 301.5 349.5 380 11.5
Typ ØO1 P1 P2 S T Z X X1 Y
mm mm mm mm mm mm mm mm mm
MRA 300T 6 180 230 98 72 13 4 8 13
MRA 300S 6 180 230 98 72 13 4 8 13
MRA 400T 6 180 230 125 88 13 8 8 13

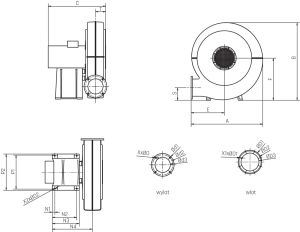

Typ A B C Ød1 Ød2 Ød3 ØD1 ØD2 ØD3
mm mm mm mm mm mm mm mm mm
MRA 600T 850 920 678 270 240 180 280 260 187
Typ E F N1 N2 N3 N4 ØO ØO1
mm mm mm mm mm mm mm mm
MRA 600T 395 500 30 290 320 476 14 8
Typ ØO2 P1 P2 S T X X1 X2
mm mm mm mm mm mm mm mm
MRA 600T 13 390 430 150 120 4 8 4
