MBB
Producent
Venture Industries
Opis

Średniociśnieniowe wentylatory z napędem bezpośrednim

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.

Typowe zastosowania:

  • urządzenia chłodnicze i klimatyzacyjne,
  • suszarnie,
  • centrale wentylacyjne.

KONSTRUKCJA

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik spawany z blachy stalowej, malowany, z łopatami profilowanymi, pochylonymi do tyłu, wyważany dynamicznie wg ISO 1940-1 (w modelach 355 i od 630 do 800 wirnik z blachy aluminiowej)
  • obudowa spawana z blachy stalowej
  • podstawa pod silnik
  • wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3)
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG270

SILNIK ELEKTRYCZNY

  • asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW)
  • asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy od 4 kW)
  • klasa sprawności IE3 (od mocy 0,75 kW)
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • malowanie w wyższej kategorii korozyjności
  • wirnik, obudowa i podstawa z blachy stalowej ocynkowanej
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
  • wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • maksymalna temperatura tłoczonego medium powyżej 80°C
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
  • napęd pasowy
  • izolacja akustyczna
  • wykonanie przeciwwybuchowe
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

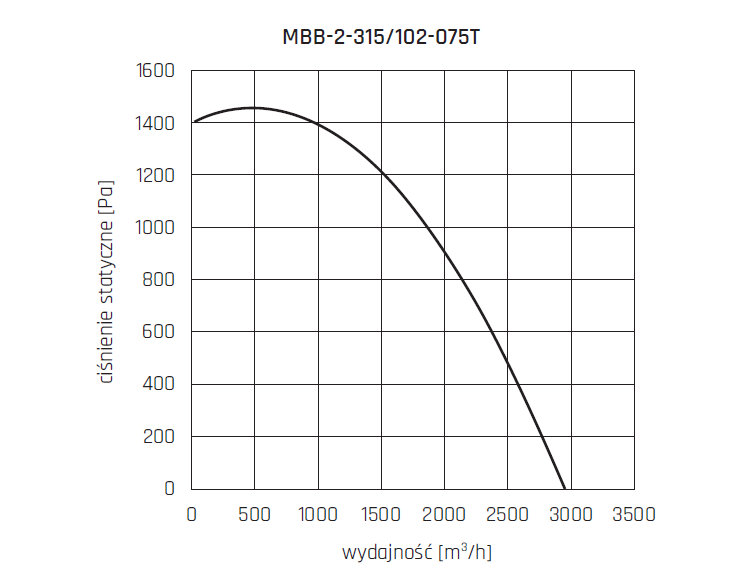

MBB-2-315/102-075T 2950 1475 750 2890 1.7 400 74 -20 40 41

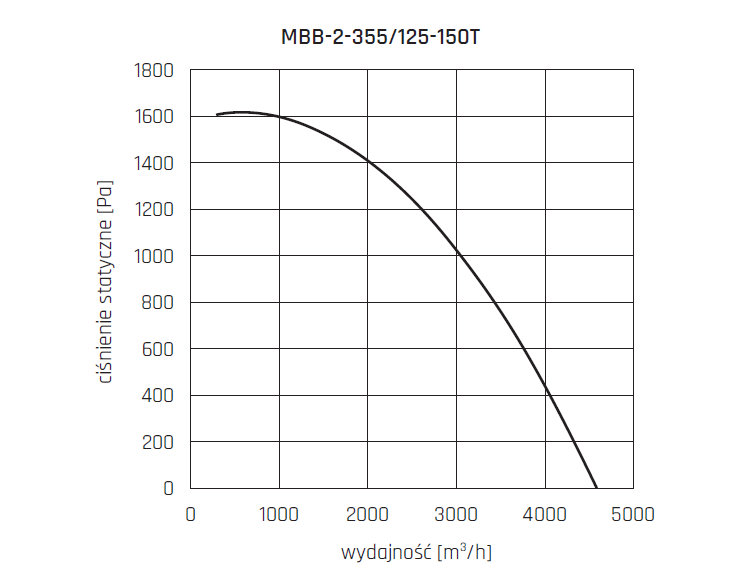

MBB-2-355/125-150T 4590 1685 1500 2880 2.9 400 79 -20 40 65

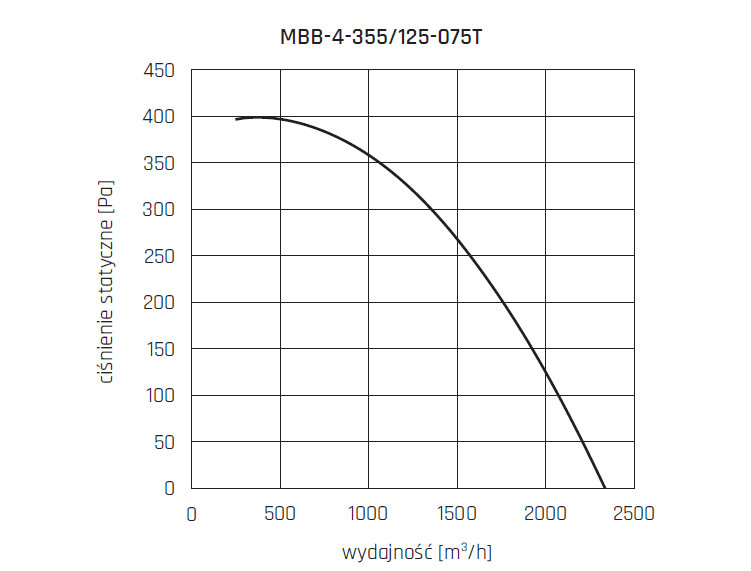

MBB-4-355/125-075T 2335 400 750 1430 2.1 400 63 -20 40 58

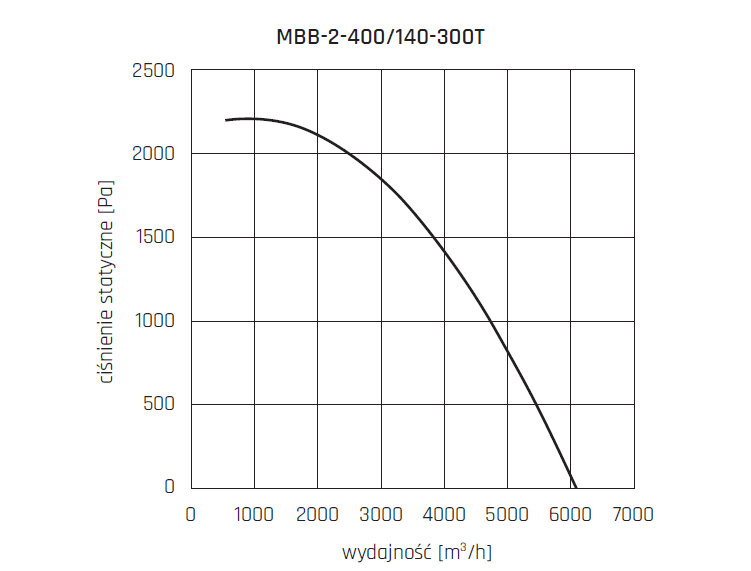

MBB-2-400/140-300T 6175 2235 3000 2870 6.3 400 84 -20 40 83

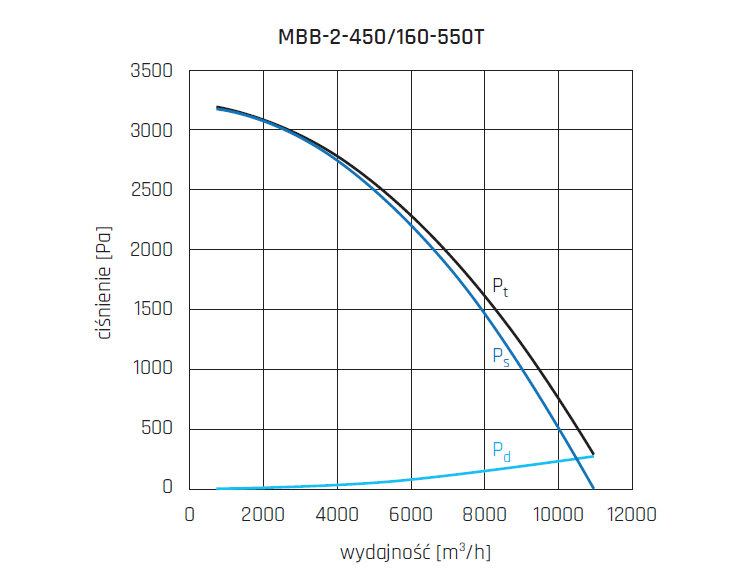

MBB-2-450/160-550T 10980 3200 5500 2890 9.8 400 89 -20 40 110

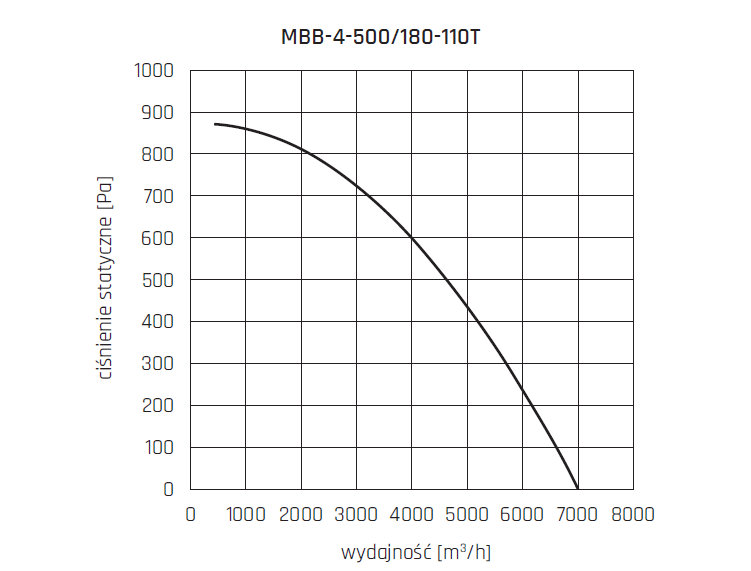

MBB-4-500/180-110T 6990 860 1100 1425 2.5 400 80 -20 40 116
MBB-4-560/200-220T 9570 1215 2200 1450 4.6 400 82 -20 40 128
MBB-4-630/250-400T 15540 1290 4000 1450 8.4 400 80 -20 40 193

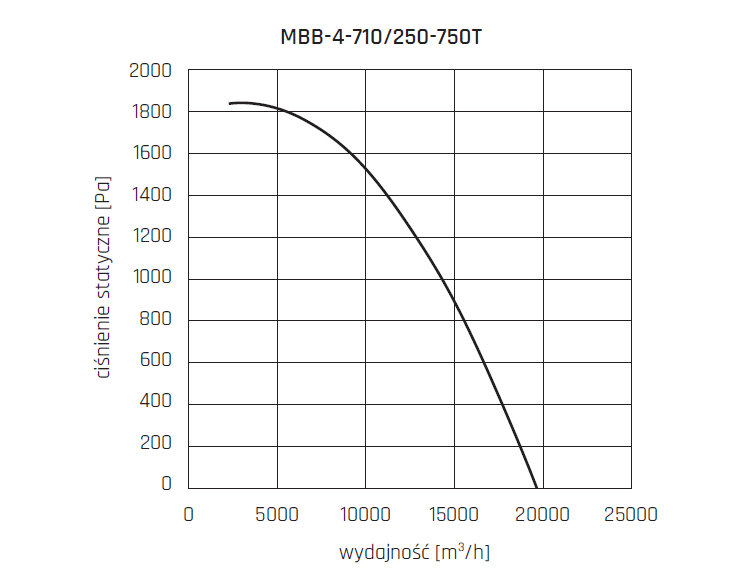

MBB-4-710/250-750T 19690 1820 7500 1460 14.6 400 86 -20 40 224

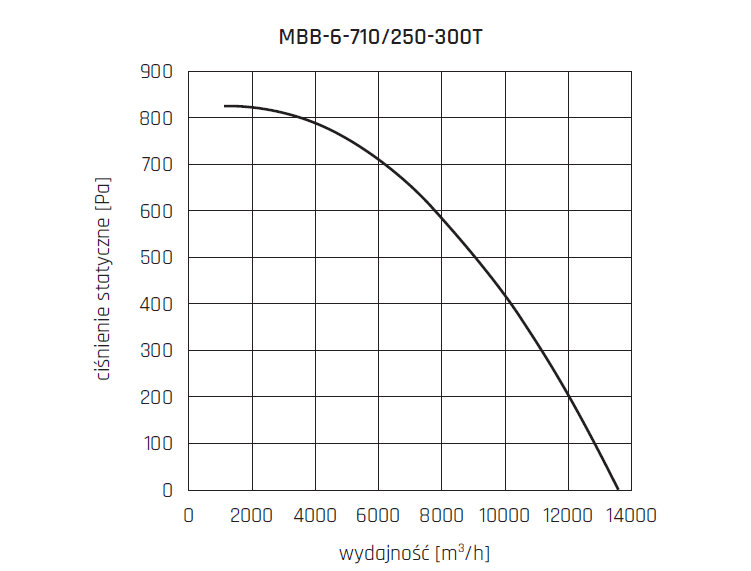

MBB-6-710/250-300T 13630 840 3000 965 7.2 400 76 -20 40 226

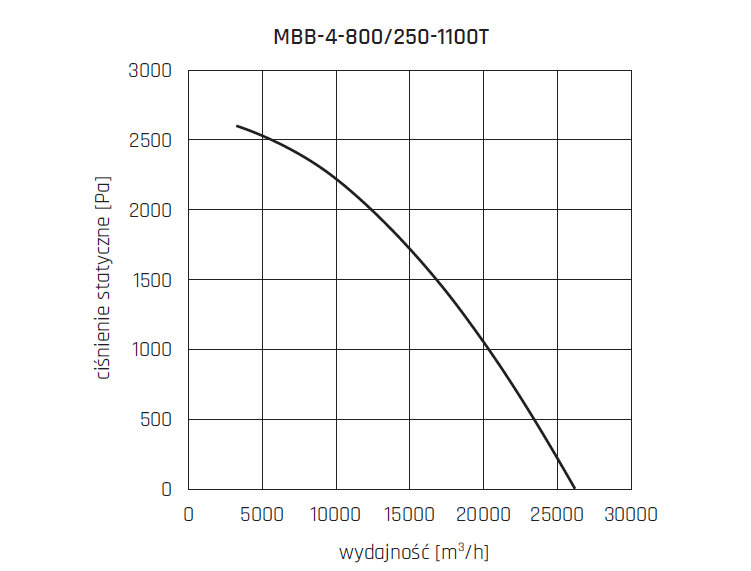

MBB-4-800/250-1100T 26250 2570 11000 1475 21.2 400 89 -20 40 361

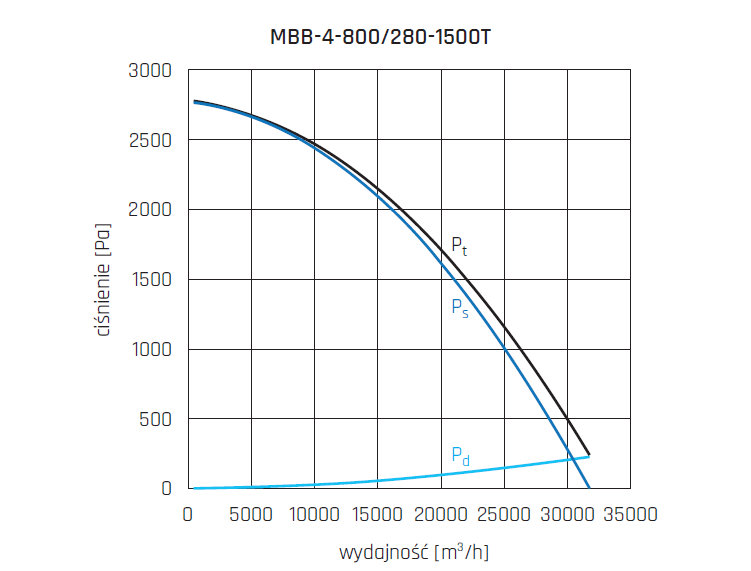

MBB-4-800/280-1500T 31800 2820 15000 1475 28.1 400 89 -20 40 372

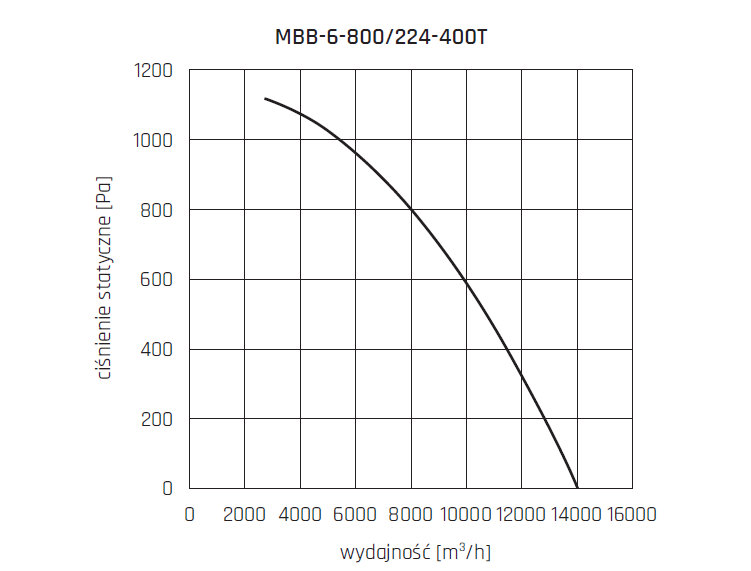

MBB-6-800/224-400T 14315 1100 4000 960 9.8 400 78 -20 40 322

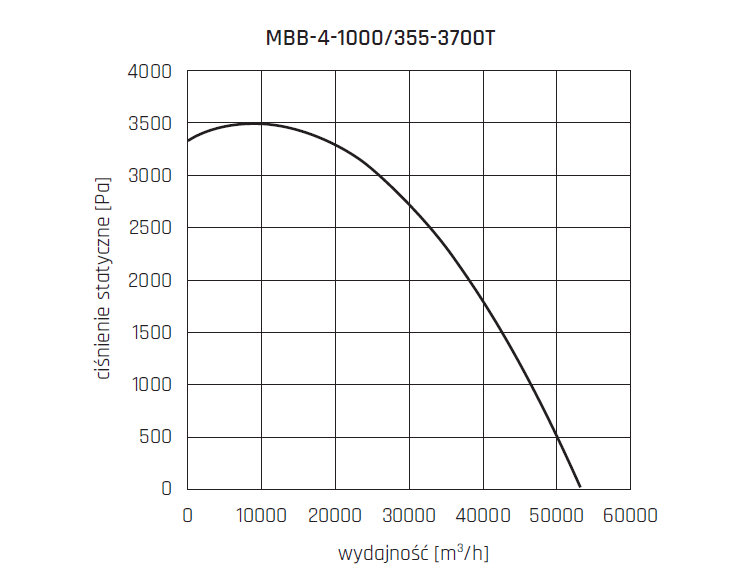

MBB-4-1000/355-3700T 53330 3480 37000 1485 66 400 92 -20 40 906

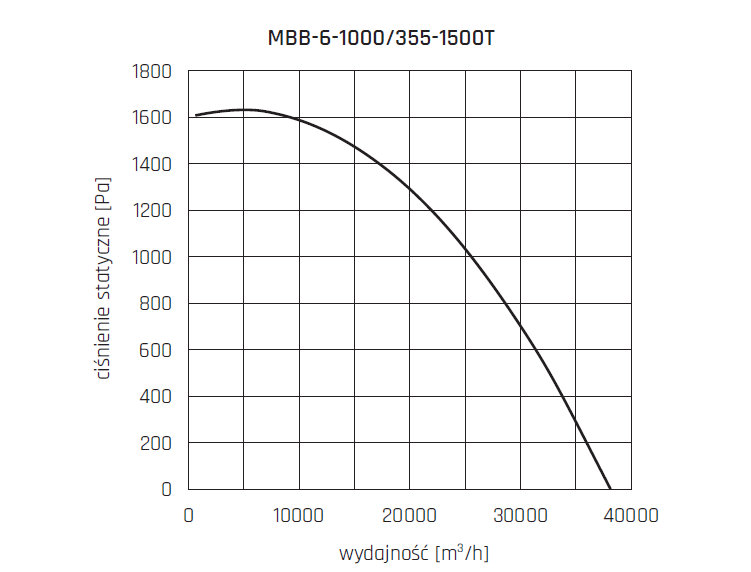

MBB-6-1000/355-1500T 38200 1610 15000 980 30.4 400 80 -20 40 703

* mierzony w odległości 1.5m od wentylatora.

Typ A B C ØD E F G H I
mm mm mm mm mm mm mm mm mm
MBB-2-315/102-075T 512 640 491 315 225 400 198 224 233
Typ J K L N1 N2 N3 N4 ØO
mm mm mm mm mm mm mm mm
MBB-2-315/102-075T 291 268 326 18 168 318 416 11
Typ ØO1 P1 P2 P3 S T X X1
mm mm mm mm mm mm mm mm
MBB-2-315/102-075T 12 177 210 237 184 152 10 6

Typ A B C ØD1 ØD2 ØD3 E F G1
mm mm mm mm mm mm mm mm mm
MBB-2-355/125-150T 560 676 561 355 395 426 262 420 200
MBB-4-355/125-075T 560 676 561 355 395 426 262 420 200
MBB-2-400/140-300T 626 760 614 400 450 500 292 473 200
MBB-2-450/160-550T 697 853 697 450 500 550 322 530 240
Typ G2 H1 H2 H3 I J K L
mm mm mm mm mm mm mm mm
MBB-2-355/125-150T 283 200 400 457 233 407 323 497
MBB-4-355/125-075T 283 200 400 457 233 407 323 497
MBB-2-400/140-300T 309 200 400 507 250 450 349 547
MBB-2-450/160-550T 339 240 480 557 280 500 379 597
Typ N1 N2 N3 N4 N5 ØO ØO1 ØO2
mm mm mm mm mm mm mm mm
MBB-2-355/125-150T 20 258 400 496 516 11 10 12
MBB-4-355/125-075T 20 258 400 496 516 11 10 12
MBB-2-400/140-300T 20 286 443 552 572 11 10 12
MBB-2-450/160-550T 20 314 484 588 628 11 10 15
Typ P1 P2 P3 S T X X1 X2
mm mm mm mm mm mm mm mm
MBB-2-355/125-150T 210 255 290 278 169 16 8 6
MBB-4-355/125-075T 210 255 290 278 169 16 8 6
MBB-2-400/140-300T 276 305 340 313 181 16 8 6
MBB-2-450/160-550T 306 335 370 347 197 16 8 6

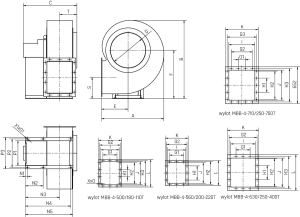

Typ A B C ØD E F G1 G2 G3
mm mm mm mm mm mm mm mm mm
MBB-4-500/180-110T 788 988 677 450 335 610 250 365
MBB-4-560/200-220T 786 939 722 500 359 560 250 405
MBB-4-630/250-400T 994 1254 818 500 425 780 250 495
MBB-4-710/250-750T 1026 1296 960 630 445 805 125 375 520
MBB-6-710/250-300T 1026 1296 960 630 445 805 125 375 520
MBB-4-800/250-1100T 1287 1428 1024 710 600 860 300
Typ H1 H2 H3 I J K L
mm mm mm mm mm mm mm
MBB-4-500/180-110T 125 375 448 325 408 405 488
MBB-4-560/200-220T 250 353 365 323 445 403
MBB-4-630/250-400T 250 500 473 425 513 55 633
MBB-4-710/250-750T 250 500 592 460 532 580 652
MBB-6-710/250-300T 250 500 592 460 532 580 652
MBB-4-800/250-1100T 400 800 975 450 900 582 1029
Typ N1 N2 N3 N4 N5 ØO ØO1
mm mm mm mm mm mm mm
MBB-4-500/180-110T 25 225 434 575 600 10 15
MBB-4-560/200-220T 31 266 496 501 521 10 15
MBB-4-630/250-400T 77 327 537 777 802 10 18
MBB-4-710/250-750T 23 340 658 667 694 12 18
MBB-6-710/250-300T 23 340 658 667 694 12 18
MBB-4-800/250-1100T 30 393 794 1120 1150 12
Typ P1 P2 P3 S T X X1
mm mm mm mm mm mm mm
MBB-4-500/180-110T 315 359 395 269 217 14 6
MBB-4-560/200-220T 306 350 385 237 238 12 6
MBB-4-630/250-400T 425 450 505 351 275 16 6
MBB-4-710/250-750T 456 491 536 388 307 18 6
MBB-6-710/250-300T 456 491 536 388 307 18 6
MBB-4-800/250-1100T 14

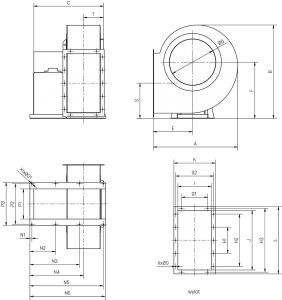

Typ A B C ØD E F G1 G2 H1
mm mm mm mm mm mm mm mm mm
MBB-4-800/280-1500T 1287 1428 1064 710 600 860 400 580 400
MBB-6-800/224-400T 1287 1428 871 710 600 860 300 480 400
Typ H2 H3 I J K L N1
mm mm mm mm mm mm mm
MBB-4-800/280-1500T 800 975 512 900 632 1029 30
MBB-6-800/224-400T 800 975 400 900 532 1029 30
Typ N2 N3 N4 N5 N6 ØO ØO1
mm mm mm mm mm mm mm
MBB-4-800/280-1500T 394 757 819 1120 1150 12 15
MBB-6-800/224-400T 394 757 769 1120 1150 12 15
Typ P1 P2 P3 S T X X1
mm mm mm mm mm mm mm
MBB-4-800/280-1500T 460 620 660 539 305 14 8
MBB-6-800/224-400T 460 620 660 539 255 14 8

Typ A B C ØD E F G1 G2 H1
mm mm mm mm mm mm mm mm mm
MBB-4-1000/355-3700T 1287 1428 871 710 600 860 300 480 400
MBB-6-1000/355-1500T 1287 1428 871 710 600 860 300 480 400
Typ H2 H3 I J K L N1
mm mm mm mm mm mm mm
MBB-4-1000/355-3700T 800 975 400 900 532 1029 30
MBB-6-1000/355-1500T 800 975 400 900 532 1029 30
Typ N2 N3 N4 N5 N6 ØO ØO1
mm mm mm mm mm mm mm
MBB-4-1000/355-3700T 394 757 769 1120 1150 12 15
MBB-6-1000/355-1500T 394 757 769 1120 1150 12 15
Typ P1 P2 P3 S T X X1
mm mm mm mm mm mm mm
MBB-4-1000/355-3700T 460 620 660 539 255 14 8
MBB-6-1000/355-1500T 460 620 660 539 255 14 8
