LFB
Producent
Venture Industries
Opis

Niskociśnieniowe wentylatory z napędem bezpośrednim

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.
Typowe zastosowania:

  • wentylacja wywiewna i nawiewna w centralach wentylacyjnych lub indywidualnych układach wentylacji,
  • układy suszenia, chłodzenia oraz wentylacji,
  • układy filtracji powietrza np. ściany lakiernicze,
  • transport pneumatyczny.

KONSTRUKCJA

  • niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
  • wirnik zgrzewany z blachy stalowej ocynkowanej z łopatami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1,
  • obudowa spawana z blachy stalowej,
  • siatka ochronna na wlocie,
  • siatka ocynkowana na wylocie (dla wielkości 2-250),
  • wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3),
  • maksymalna temperatura tłoczonego medium 800C,
  • temperatura otoczenia silnika od -200C do +400C,
  • figura LG270.

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230V 50Hz (o mocy do 1,5kW),
  • asynchroniczny, trójfazowy, 230/400V 50Hz (o mocy do 3kW),
  • asynchroniczny, trójfazowy, 400/690V 50Hz (o mocy od 4kW),
  • stopień ochrony IP55,
  • klasa izolacji F,
  • do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE

  • dowolna figura LG/RD,
  • malowanie na kolor inny niż standardowy,
  • malowanie w wyższej kategorii korozyjności,
  • obudowa i podstawa z blachy stalowej ocynkowanej,
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
  • obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
  • silnik o innym stopniu ochrony IP,
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie,
  • uszczelnienie między obudową a silnikiem (simmering),
  • maksymalna temperatura tłoczonego medium powyżej 800C,
  • temperatura otoczenia silnika poniżej -200C oraz powyżej +400C.
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
LFB-2-200/74-150T 2100 1200 1500 2880 3 400 76 -20 40 27
LFB-2-200/74-150S 2100 1200 1500 2740 9.1 230 76 -20 40 28
LFB-2-224/104-300T 3400 1400 3000 2870 6.3 400 78 -20 40 25
LFB-2-250/114/550T 4800 2000 5500 2890 9.8 400 85 -20 40 54
LFB-2-280/102-750T 5500 2470 7500 2885 2.2 400 74 -20 40 24
LFB-4-280/102-075T 2800 630 750 1450 2.2 400 74 -20 40 24
LFB-4-280/102-075S 2850 595 750 1450 5.6 230 74 -20 40 26
LFB-2-315/103-1100T 6700 2990 11000 2900 19.1 400 90 -20 40 94
LFB-4-315/143-220T 5100 830 2200 1450 4.6 400 76 -20 40 51
LFB-4-355/144-400T 6800 1240 4000 1450 8.4 400 78 -20 40 55
LFB-6-355/144-220T 4490 520 4000 960 9.3 400 68 -20 40 55
LFB-4-400/183-750T 10350 1300 7500 1450 14.6 400 93 -20 40 88
LFB-6-400/183-220T 6830 665 2200 950 5.5 400 88 -20 40 61.5

* mierzony w odległości 1.5m od wentylatora.

Typ A B C D1 D2 E F G
mm mm mm mm mm mm mm mm
LFB-2-200/74-150T 335 394 454 239 212 141 227 128
LFB-2-200/74-150S 335 394 454 239 212 141 227 128
Typ H I J1 J2 K L U1 U2
mm mm mm mm mm mm mm mm
LFB-2-200/74-150T 138 158 73 80 178 169 15 320
LFB-2-200/74-150S 138 158 73 80 178 169 15 320
Typ W1 W2 R S X O X1 O1
mm mm mm mm mm mm mm mm
LFB-2-200/74-150T 12 379 379 85 18 7 6 7
LFB-2-200/74-150S 12 379 379 85 18 7 6 7

Typ A B C D1 D2 E F G H S T X O
mm mm mm mm mm mm mm mm mm mm mm mm mm
LFB-2-224/104-300T 335 394 482 250 230 145 227 148 139 85 97 6 7
LFB-4-280/102-075T 410 470 447 312 265 180 262 182 160 95 116 6 12
LFB-4-280/102-075S 410 470 447 312 265 180 262 182 160 95 116 6 12
LFB-4-315/143-220T 504 600 578 360 331 213 356 230 240 138 142 8 12

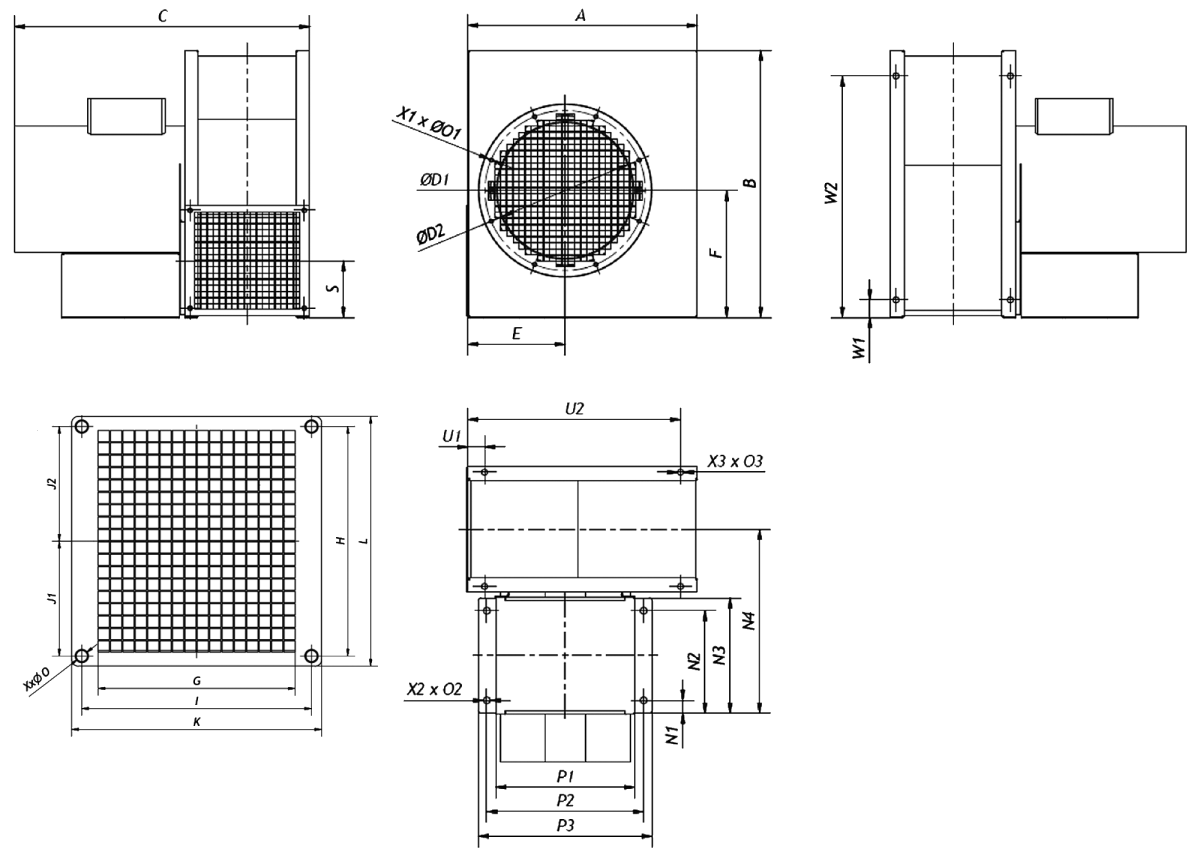

Typ A B C D1 D2 E F G H I
mm mm mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 410 478 528 286 242 174 227 175 204 204
Typ J1 J2 K L N1 N2 N3 N4
mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 102 102 222 222 23 183 206 329
Typ P1 P2 P3 S U1 U2 W1 W2
mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 248 280 310 112 30 380 32 432
Typ X O X1 O1 X2 O2 X3 O3
mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 4 8 4 7 4 12 4 10

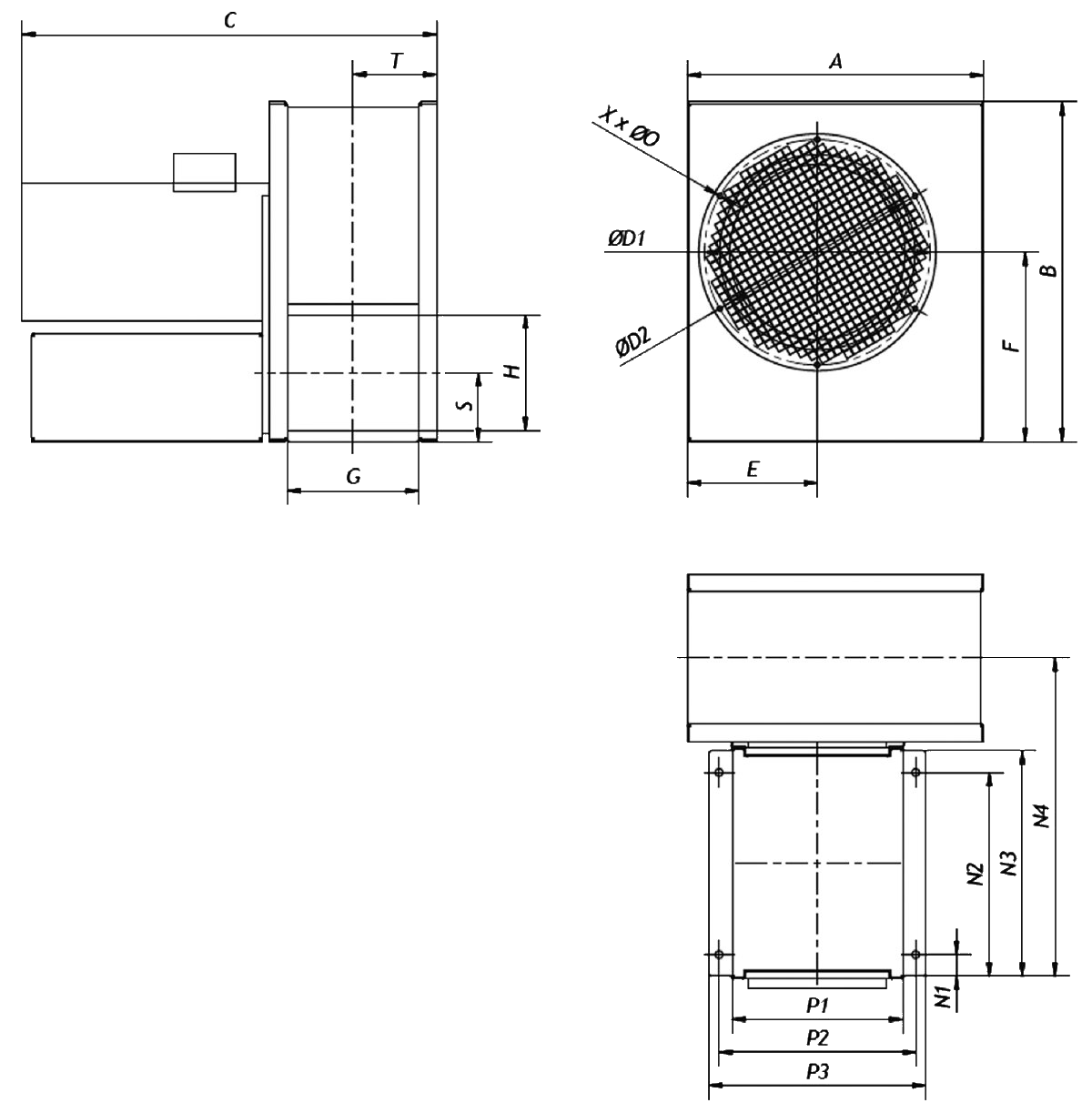

Typ A B C D1 D2 E F G H N1
mm mm mm mm mm mm mm mm mm mm
LFB-2-280/102-750T 410 470 574 312 270 180 262 181 160 30
LFB-4-355/144-400T 625 640 631 395 287 296 363 217 215 25
LFB-6-355/144-220T 625 640 631 395 287 296 363 217 215 25
LFB-4-400/183-750T 649 764 739 446 412 270 440 289 278 50
LFB-6-400/183-220T 649 764 636 446 412 270 440 289 278 50
Typ N2 N3 N4 P1 P2 P3 S T X O
mm mm mm mm mm mm mm mm mm mm
LFB-2-280/102-750T 282 312 441 236 272 300 95 116 6 7
LFB-4-355/144-400T 175 200 356 390 425 123 134 8 9
LFB-6-355/144-220T 175 200 356 390 425 123 134 8 9
LFB-4-400/183-750T 320 370 553 272 310 336 153 170 8 9
LFB-6-400/183-220T 320 370 553 272 310 336 153 170 8 9

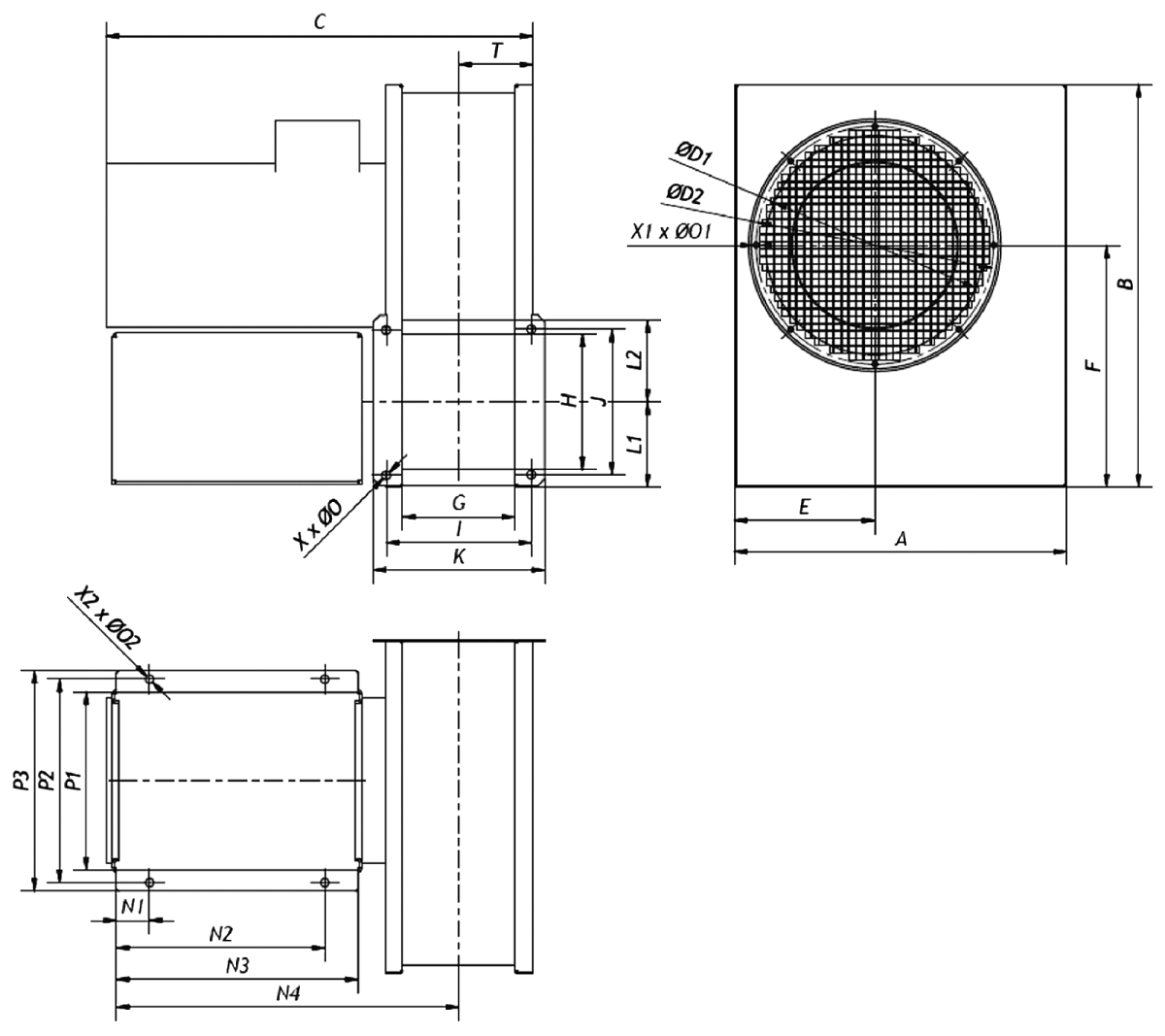

Typ A B C D1 D2 E F G H
mm mm mm mm mm mm mm mm mm
LFB-2-315/103-1100T 504 610 647 331 360 213 366 170 205
Typ I J K L1 L2 N1 N2 N3 N4
mm mm mm mm mm mm mm mm mm
LFB-2-315/103-1100T 220 220 260 129 124 50 316 366 519
Typ P1 P2 P3 X O X1 O1 X2 O2
mm mm mm mm mm mm mm mm mm
LFB-2-315/103-1100T 270 308 334 4 13 8 8 4 12
