KEF
Producent
Venture Industries
Opis

Wentylatory promieniowe do wyciągów kuchennych.

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylatory promieniowe KEF, dzięki swojej konstrukcji i niskiemu poziomowi hałasu dedykowane są do pracy w:

  • odciągach kuchennych,
  • okapach w małych punktach gastronomicznych.

KONSTANCJA

  • wentylator promieniowy o napędzie bezpośrednim,
  • obudowa ze stali cynkowanej, izolowana akustycznie i termicznie matą w klasie odporności ogniowej A1, grubości 50mm,
  • wirniki w modelach od 160 do 280 z łopatkami pochylonymi do przodu typu F zgrzewany z galwanizowanej blachy stalowej, w modelach 315 i 355 z łopatkami pochylonymi do tyłu spawany z blachy aluminiowej,
  • wirniki wyważane dynamicznie,
  • silnik wraz z wirnikiem montowany na uchylnych drzwiczkach, zapewniających łatwy dostęp do wnętrza wentylatora i konserwację,
  • osłona silnika wykonana ze stali cynkowanej,
  • wentylator posiada uchwyty, na których wentylator można posadowić,
  • wibroizolatory w standardzie,
  • wentylator na ssaniu i na tłoczeniu wyposażony jest w króćce przyłączeniowe z gumowymi uszczelkami

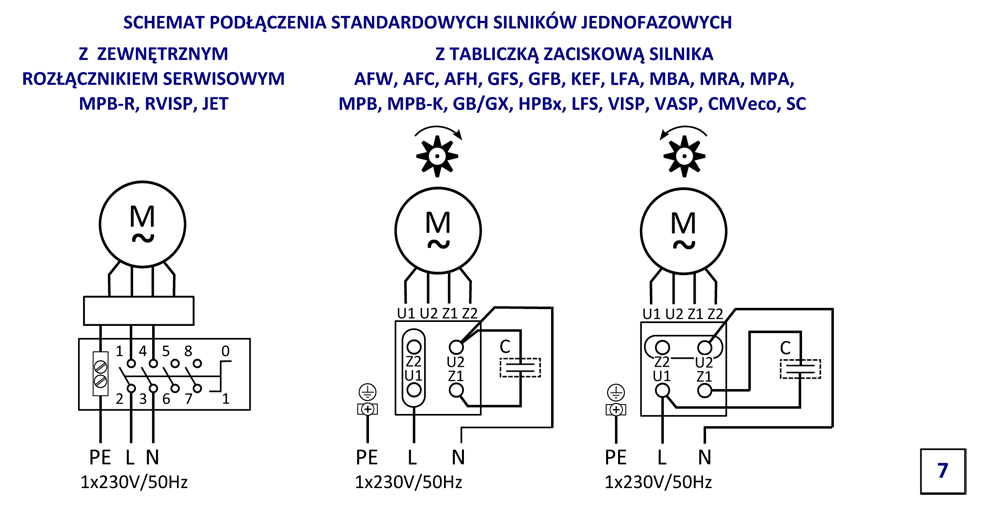

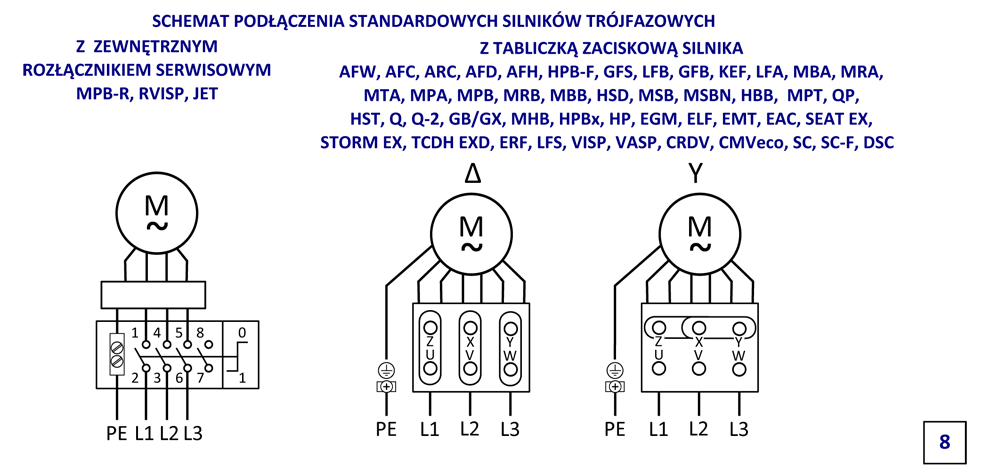

SILNIK ELEKTRYCZNY

  • klasa izolacji – F,
  • stopień ochrony – IP55,
  • zasilanie:
    • trójfazowe 230/400V 50Hz, 400V 50Hz, 400/690V 50Hz lub
    • jednofazowe 230V 50Hz (w zależności od modelu wentylatora i mocy silnika),
  • do regulacji częstotliwościowej (silniki trójfazowe).
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
KEF/4-160/75-025S 750 250 250 1420 1.9 230 58 -20 40 30
KEF/4-160/75-025T 800 250 250 1380 0.85 400 58 -20 40 30
KEF/4-200/74-055S 1250 330 550 1430 3.8 230 60 -20 40 40
KEF/4-200/74-055T 1250 330 550 1400 1.6 400 60 -20 40 40
KEF/4-225/104-055S 2000 380 550 1380 3.8 230 65 -20 40 47
KEF/4-225/104-110T IE3 2000 380 1100 1425 2.5 400 65 -20 40 47
KEF/4-250/114-055S 3400 530 550 1380 3.8 230 67 -20 40 52
KEF/4-250/114-110T IE3 3400 530 1100 1425 2.5 400 67 -20 40 52
KEF/4-280/102-055S 4500 660 550 1380 3.8 230 73 -20 40 61
KEF/4-280/102-150T IE3 4500 630 1500 1440 3.6 400 73 -20 40 62
KEF/2-315/102-110S 4400 1330 1100 2880 7.25 230 76 -20 40 79
KEF/2-315/102-110T IE3 4400 1330 1100 2890 2.5 400 76 -20 40 79
KEF/2-355/100-220T IE3 5100 1700 2200 2890 4.6 400 80 -20 40 84

* mierzony w odległości 3m od wentylatora.

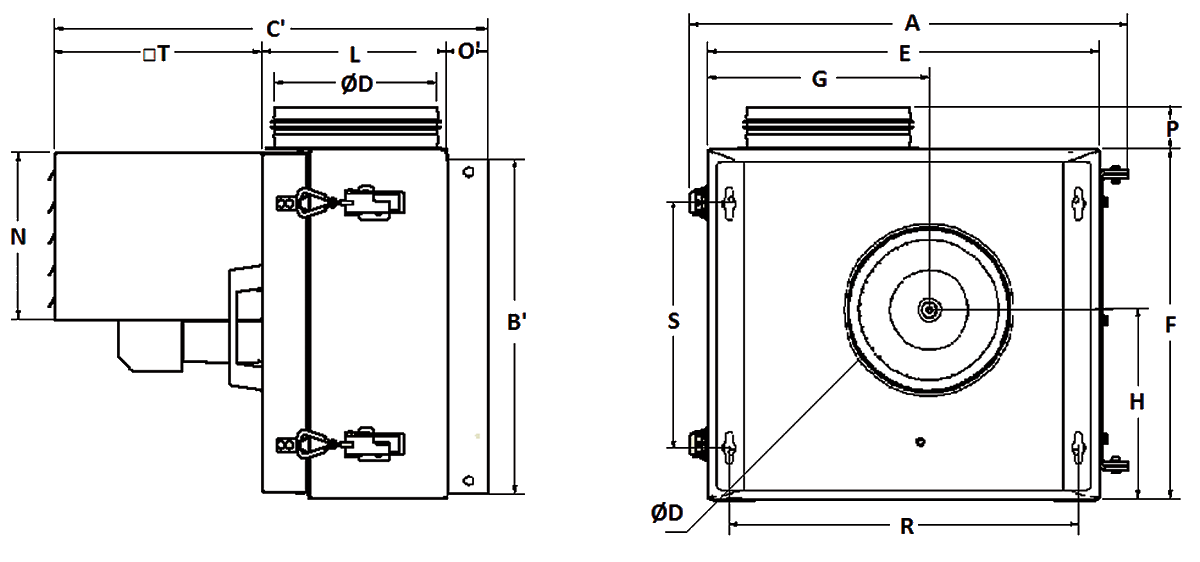

Typ A B B’ C C’ ØD E F
mm mm mm mm mm mm mm mm
KEF/4-160/75-025S 478 476 390 503 516 160 422 387
KEF/4-160/75-025T 478 476 390 503 516 160 422 387
KEF/4-200/74-055S 526 520 390 517 520 200 470 420
KEF/4-200/74-055T 526 520 390 517 520 200 470 420
KEF/4-225/104-055S 606 569 500 606 620 225 550 480
KEF/4-225/104-110T IE3 606 569 500 606 620 225 550 480
KEF/4-250/114-055S 636 609 500 640 634 250 580 500
KEF/4-250/114-110T IE3 636 609 500 640 634 250 580 500
KEF/4-280/102-055S 707 660 570 660 675 280 650 570
KEF/4-280/102-150T IE3 707 660 570 660 675 280 650 570
KEF/2-315/102-110S 735 716 570 645 650 315 680 618
KEF/2-315/102-110T IE3 735 716 570 645 650 315 680 618
KEF/2-355/100-220T IE3 856 796 800 723 730 355 800 695
Typ G H I J K L M
mm mm mm mm mm mm mm
KEF/4-160/75-025S 240 210 352 360 400 216 432
KEF/4-160/75-025T 240 210 352 360 400 216 432
KEF/4-200/74-055S 266 229 410 360 400 221 464
KEF/4-200/74-055T 266 229 410 360 400 221 464
KEF/4-225/104-055S 318 266 492 460 500 260 500
KEF/4-225/104-110T IE3 318 266 492 460 500 260 500
KEF/4-250/114-055S 335 281 520 460 500 274 512
KEF/4-250/114-110T IE3 335 281 520 460 500 274 512
KEF/4-280/102-055S 379 318 590 530 570 315 594
KEF/4-280/102-150T IE3 379 318 590 530 570 315 594
KEF/2-315/102-110S 383 344 600 540 580 350 600
KEF/2-315/102-110T IE3 383 344 600 540 580 350 600
KEF/2-355/100-220T IE3 459 387 715 770 810 370 646
Typ N O O’ P R S T
mm mm mm mm mm mm mm
KEF/4-160/75-025S 200 37 50 40 394 290 250
KEF/4-160/75-025T 200 37 50 40 394 290 250
KEF/4-200/74-055S 200 47 50 50 422 290 290
KEF/4-200/74-055T 200 47 50 50 422 290 290
KEF/4-225/104-055S 200 36 50 40 458 360 310
KEF/4-225/104-110T IE3 200 36 50 40 458 360 310
KEF/4-250/114-055S 200 56 50 60 530 360 310
KEF/4-250/114-110T IE3 200 56 50 60 530 360 310
KEF/4-280/102-055S 200 35 50 40 597 430 310
KEF/4-280/102-150T IE3 200 35 50 40 597 430 310
KEF/2-315/102-110S 200 45 50 50 628 470 250
KEF/2-315/102-110T IE3 200 45 50 50 628 470 250
KEF/2-355/100-220T IE3 200 43 80 50 756 700 310
