HPBx
Producent
Venture Industries
Opis

Wysokociśnieniowe wentylatory z napędem pasowym.

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania:

  • transport pneumatyczny,
  • nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych),
  • systemy nadmuchu powierza w układach spalania/obróbki termicznej (np. piece topialne).

KOSTRUKCJA

  • wysokociśnieniowy wentylator promieniowy o napędzie pasowym
  • wirnik z blachy aluminiowej z łopatami pochylonymi do tyłu, wyważany dynamicznie wg ISO 1940-1
  • obudowa odlewana z aluminium
  • osłona wlotu ocynkowana
  • wentylator malowany na kolor szary RAL 7042
  • maksymalna temperatura tłoczonego medium 110°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG270

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230V, 50Hz
  • asynchroniczny, trójfazowy, 230/400V, 50Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • wirnik z blachy stalowej ocynkowanej
  • wirnik z blachy stalowej nierdzewnej 1.4301
  • wirnik z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
HPBX-25-40-055S 600 2150 550 4000 4.2 230 81 -20 40 18
HPBX-25-40-055T 600 2150 550 4000 1.35 400 81 -20 40 18
HPBX-25-45-075S 660 2600 750 4400 5 230 82 -20 40 20
HPBX-25-45-075T 660 2600 750 4400 1.7 400 82 -20 40 20
HPBX-25-50-110S 750 3300 1100 5000 7.2 230 83 -20 40 22
HPBX-25-50-110T 750 3300 1100 5000 2.5 400 83 -20 40 22
HPBX-30-39-075S 970 2400 750 3900 5 230 82 -20 40 23
HPBX-30-39-075T 970 2400 750 3900 1.7 400 82 -20 40 23
HPBX-30-44-110S 1070 2960 1100 4400 7.2 230 83 -20 40 23
HPBX-30-44-110T 1070 2950 1100 4400 2.5 400 83 -20 40 23
HPBX-30-49-150S 1230 3850 1500 4900 9.1 230 85 -20 40 25
HPBX-30-49-150T 1230 3850 1500 4900 3 400 85 -20 40 25
HPBX-30-61-220T 1400 4780 2200 6100 4.6 400 88 -20 40 30

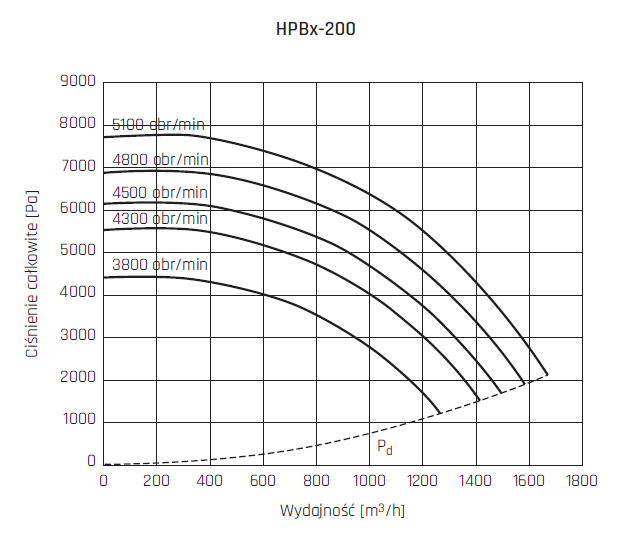

HPBX-200-38-150S 1250 4450 1500 3800 9.1 230 84 -20 40 32
HPBX-200-38-150T 1250 4450 1500 3800 3 400 84 -20 40 32
HPBX-200-43-220T 1400 5560 2200 4300 4.6 400 87 -20 40 35
HPBX-200-45-300T 1490 6150 3000 4500 6.3 400 89 -20 40 40
HPBX-200-48-300T 1580 7000 3000 4800 6.3 400 91 -20 40 40
HPBX-200-51-300T 1660 7720 3000 5100 6.3 400 93 -20 40 40

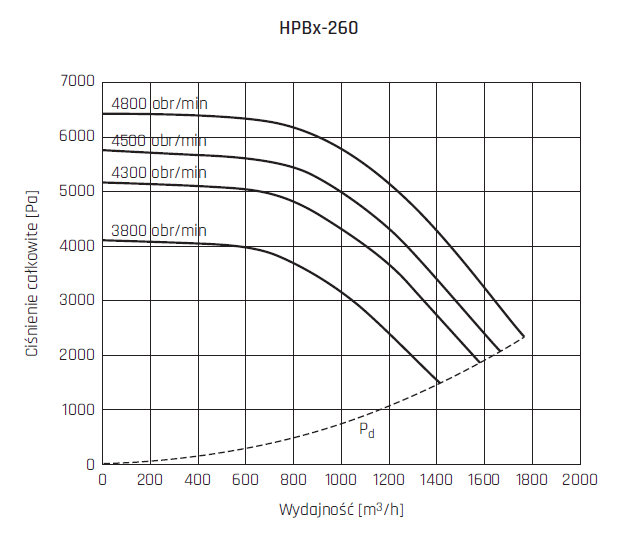

HPBX-260-38-220T 1400 4100 2200 3800 4.6 400 86 -20 40 41
HPBX-260-43-300T 1580 5150 3000 4300 6.3 400 88 -20 40 42
HPBX-260-45-300T 1660 5720 3000 4500 6.3 400 90 -20 40 43
HPBX-260-48-300T 1760 6440 3000 4800 6.3 400 92 -20 40 44

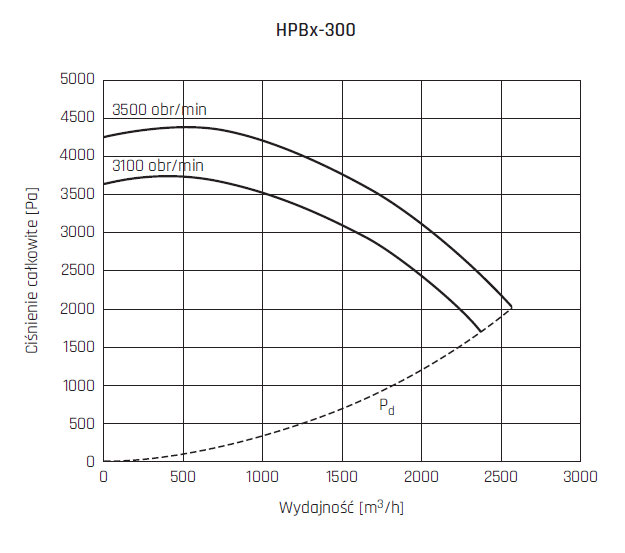

HPBX-300-31-220T 2360 3750 2200 3100 4.6 400 90 -20 40 45
HPBX-300-35-300T 2650 4740 3000 3500 6.3 400 92 -20 40 46

* mierzony w odległości 1.5m od wentylatora.

Typ A A1 B B1 C C1 Ød1
mm mm mm mm mm mm mm
HPBX-25-40-055S 357 430 370 319 454 223 65
HPBX-25-40-055T 357 430 370 319 454 223 65
HPBX-25-45-075S 357 430 370 319 454 223 65
HPBX-25-45-075T 357 430 370 319 454 223 65
HPBX-25-50-110S 357 430 370 319 454 223 65
HPBX-25-50-110T 357 430 370 319 454 223 65
HPBX-30-39-075S 357 430 370 319 469 243 100
HPBX-30-39-075T 357 430 370 319 469 243 100
HPBX-30-44-110S 357 430 370 319 469 243 100
HPBX-30-44-110T 357 430 370 319 469 243 100
HPBX-30-49-150S 357 430 370 319 469 243 100
HPBX-30-49-150T 357 430 370 319 469 243 100
HPBX-30-61-220T 357 430 370 319 469 243 100
HPBX-200-38-150S 450 460 514 401 536 255 100
HPBX-200-38-150T 450 460 514 401 536 255 100
HPBX-200-43-220T 450 460 514 401 536 255 100
HPBX-200-45-300T 450 460 514 401 536 255 100
HPBX-200-48-300T 450 460 514 401 536 255 100
HPBX-200-51-300T 450 460 514 401 536 255 100
HPBX-260-38-220T 450 460 514 401 536 255 100
HPBX-260-43-300T 450 460 514 401 536 255 100
HPBX-260-45-300T 450 460 514 401 536 255 100
HPBX-260-48-300T 450 460 514 401 536 255 100
Typ Ød2 Ød3 ØD1 ØD2 ØD3 E F
mm mm mm mm mm mm mm
HPBX-25-40-055S 95 115 126 139 165 180 208
HPBX-25-40-055T 95 115 126 139 165 180 208
HPBX-25-45-075S 95 115 126 139 165 180 208
HPBX-25-45-075T 95 115 126 139 165 180 208
HPBX-25-50-110S 95 115 126 139 165 180 208
HPBX-25-50-110T 95 115 126 139 165 180 208
HPBX-30-39-075S 135 160 126 139 165 180 208
HPBX-30-39-075T 135 160 126 139 165 180 208
HPBX-30-44-110S 135 160 126 139 165 180 208
HPBX-30-44-110T 135 160 126 139 165 180 208
HPBX-30-49-150S 135 160 126 139 165 180 208
HPBX-30-49-150T 135 160 126 139 165 180 208
HPBX-30-61-220T 135 160 126 139 165 180 208
HPBX-200-38-150S 139 165 126 139 165 210 290
HPBX-200-38-150T 139 165 126 139 165 210 290
HPBX-200-43-220T 139 165 126 139 165 210 290
HPBX-200-45-300T 139 165 126 139 165 210 290
HPBX-200-48-300T 139 165 126 139 165 210 290
HPBX-200-51-300T 139 165 126 139 165 210 290
HPBX-260-38-220T 139 165 138 182 200 210 290
HPBX-260-43-300T 139 165 138 182 200 210 290
HPBX-260-45-300T 139 165 138 182 200 210 290
HPBX-260-48-300T 139 165 138 182 200 210 290
Typ N1 N2 N3 N4 P1 P2 S
mm mm mm mm mm mm mm
HPBX-25-40-055S 20 116 170 190 80 120 93
HPBX-25-40-055T 20 116 170 190 80 120 93
HPBX-25-45-075S 20 116 170 190 80 120 93
HPBX-25-45-075T 20 116 170 190 80 120 93
HPBX-25-50-110S 20 116 170 190 80 120 93
HPBX-25-50-110T 20 116 170 190 80 120 93
HPBX-30-39-075S 20 126 170 190 80 120 93
HPBX-30-39-075T 20 126 170 190 80 120 93
HPBX-30-44-110S 20 126 170 190 80 120 93
HPBX-30-44-110T 20 126 170 190 80 120 93
HPBX-30-49-150S 20 126 170 190 80 120 93
HPBX-30-49-150T 20 126 170 190 80 120 93
HPBX-30-61-220T 20 126 170 190 80 120 93
HPBX-200-38-150S 18 168 280 300 180 230 91
HPBX-200-38-150T 18 168 280 300 180 230 91
HPBX-200-43-220T 18 168 280 300 180 230 91
HPBX-200-45-300T 18 168 280 300 180 230 91
HPBX-200-48-300T 18 168 280 300 180 230 91
HPBX-200-51-300T 18 168 280 300 180 230 91
HPBX-260-38-220T 18 168 280 300 180 230 91
HPBX-260-43-300T 18 168 280 300 180 230 91
HPBX-260-45-300T 18 168 280 300 180 230 91
HPBX-260-48-300T 18 168 280 300 180 230 91
Typ T X ØO X1 ØO1 Y Z
mm mm mm mm mm mm mm
HPBX-25-40-055S 44 4 10 4 7 20 12
HPBX-25-40-055T 44 4 10 4 7 20 12
HPBX-25-45-075S 44 4 10 4 7 20 12
HPBX-25-45-075T 44 4 10 4 7 20 12
HPBX-25-50-110S 44 4 10 4 7 20 12
HPBX-25-50-110T 44 4 10 4 7 20 12
HPBX-30-39-075S 44 4 11 4 7 20 12
HPBX-30-39-075T 44 4 11 4 7 20 12
HPBX-30-44-110S 44 4 11 4 7 20 12
HPBX-30-44-110T 44 4 11 4 7 20 12
HPBX-30-49-150S 44 4 11 4 7 20 12
HPBX-30-49-150T 44 4 11 4 7 20 12
HPBX-30-61-220T 44 4 11 4 7 20 12
HPBX-200-38-150S 60 4 10 4 7 13 13
HPBX-200-38-150T 60 4 10 4 7 13 13
HPBX-200-43-220T 60 4 10 4 7 13 13
HPBX-200-45-300T 60 4 10 4 7 13 13
HPBX-200-48-300T 60 4 10 4 7 13 13
HPBX-200-51-300T 60 4 10 4 7 13 13
HPBX-260-38-220T 60 4 10 4 7 13 13
HPBX-260-43-300T 60 4 10 4 7 13 13
HPBX-260-45-300T 60 4 10 4 7 13 13
HPBX-260-48-300T 60 4 10 4 7 13 13

Typ A A1 B B1 C C1 Ød1
mm mm mm mm mm mm mm
HPBX-300-31-220T 519 498 573 430 466 285 125
HPBX-300-35-300T 519 498 573 430 466 285 125
Typ Ød2 Ød3 ØD1 ØD2 ØD3 E F
mm mm mm mm mm mm mm
HPBX-300-31-220T 165 191 162 1182 200 248 320
HPBX-300-35-300T 165 191 162 1182 200 248 320
Typ N1 N2 N3 N4 P1 P2 S
mm mm mm mm mm mm mm
HPBX-300-31-220T 18 168 294 300 180 230 98
HPBX-300-35-300T 18 168 294 300 180 230 98
Typ T X ØO X1 ØO1 Y Z
mm mm mm mm mm mm mm
HPBX-300-31-220T 73 4 10 8 5 13 13
HPBX-300-35-300T 73 4 10 8 5 13 13
