ZASTOSOWANIE
Układy transportu pneumatycznego, nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych), systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne), itp.
Konstrukcja
Wysokociśnieniowe wentylatory promieniowe przeznaczone do napędu pasowego. Wirnik nitowany z blachy aluminiowej, z łopatkami typu B. Wirniki z blachy kwasoodpornej wykonywane są na życzenie. Obudowa ze stopów aluminium.
Wentylatory przystosowane są do transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Standardowo oferowane są kompletne wentylatory (ze statywem, silnikiem elektrycznym, napędem pasowym itp.).
SILNIK ELEKTRYCZNY
Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności, oznaczony znakiem CE. Klasa izolacji – F. Stopień ochrony – IP55.
Zasilanie – trójfazowe 230/400V 50Hz, 400V 50Hz lub 400/690V 50Hz (w zależności od mocy silnika).
Wentylatory z silnikami w innym wykonaniu: tabela wykonań specjalnych.
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | temp. min |
temp. max |
masa |
|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | oC | oC | kg | |

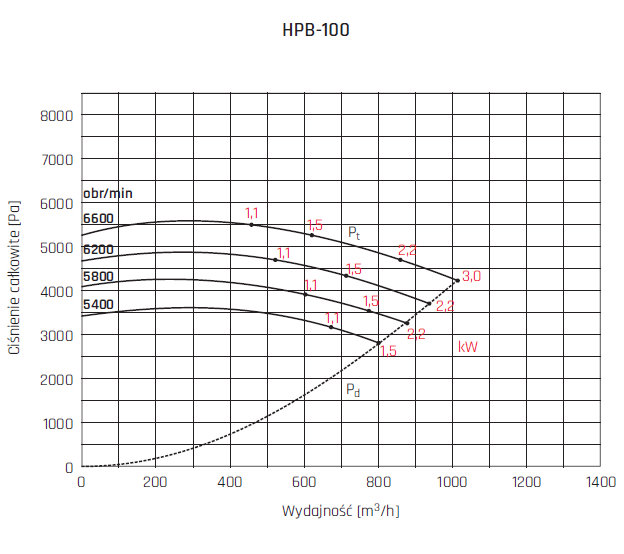

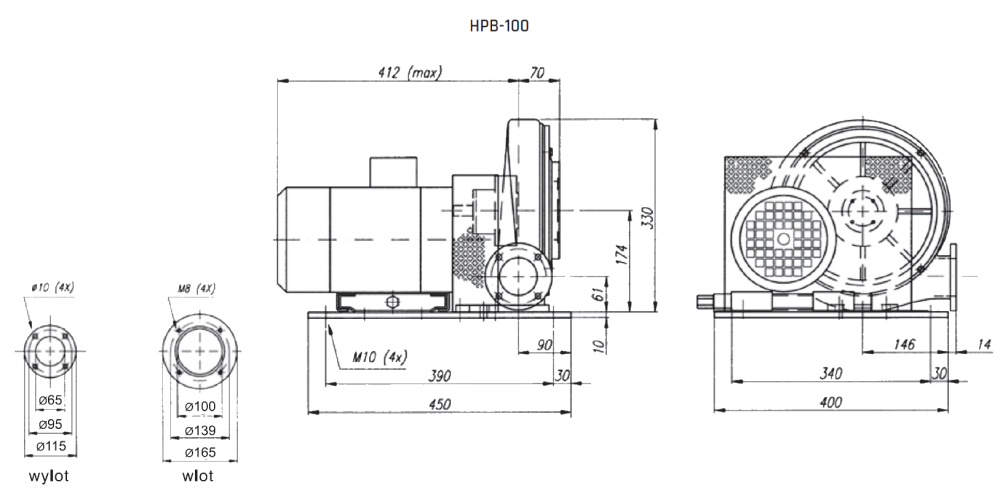

| HPB-100-54 | 681 | 3600 | 1100 | 5400 | 5.3 | 400 | -20 | 40 | 6 |
| HPB-100-58 | 890 | 4250 | 2200 | 5800 | 5.3 | 400 | -20 | 40 | 6 |
| HPB-100-62 | 935 | 4880 | 2200 | 6200 | 5.3 | 400 | -20 | 40 | 6 |
| HPB-100-66 | 1000 | 5600 | 3000 | 6600 | 5.3 | 400 | -20 | 40 | 6 |

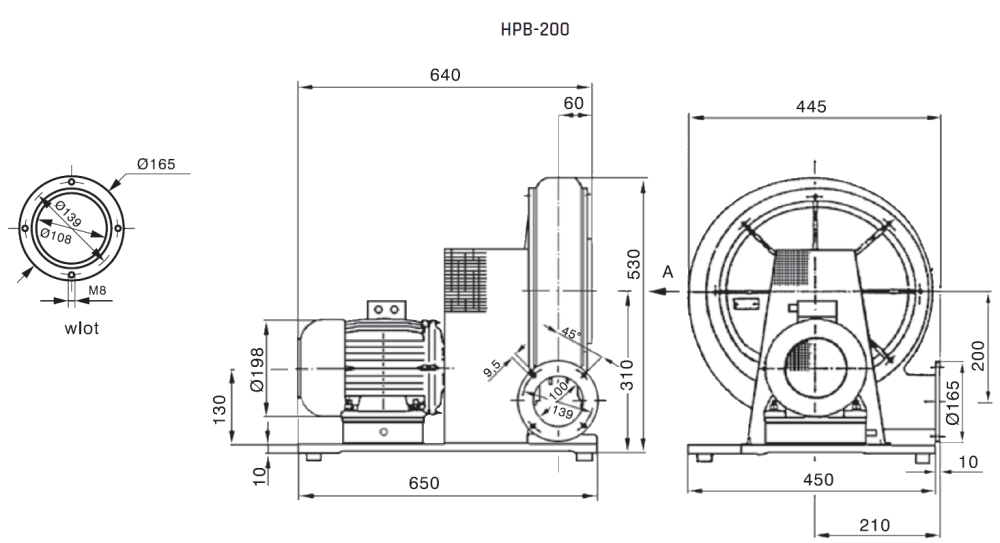

| HPB-200-46 | 1620 | 6500 | 3000 | 4600 | 14 | 400 | -20 | 40 | 18.5 |
| HPB-200-50 | 1780 | 7700 | 3000 | 5000 | 14 | 400 | -20 | 40 | 18.5 |
| HPB-200-54 | 1890 | 8900 | 4000 | 5400 | 14 | 400 | -20 | 40 | 18.5 |
| HPB-200-58 | 2020 | 10150 | 5500 | 5800 | 14 | 400 | -20 | 40 | 18.5 |
| HPB-200-62 | 2165 | 11580 | 7500 | 6200 | 14 | 400 | -20 | 40 | 18.5 |
| HPB-200-66 | 2290 | 13000 | 7500 | 6600 | 14 | 400 | -20 | 40 | 18.5 |

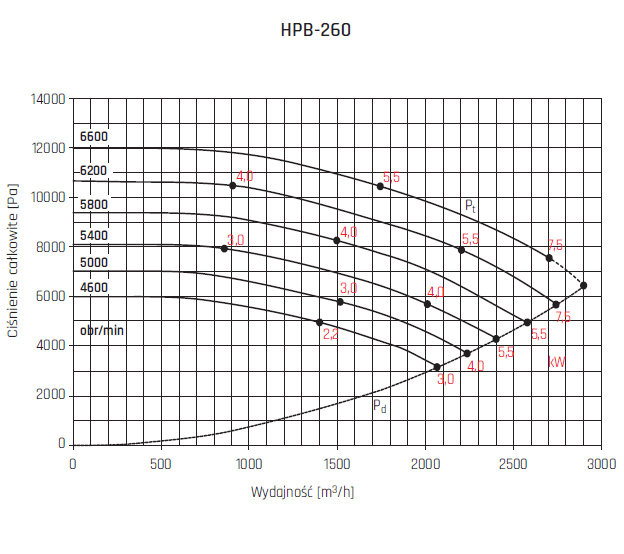

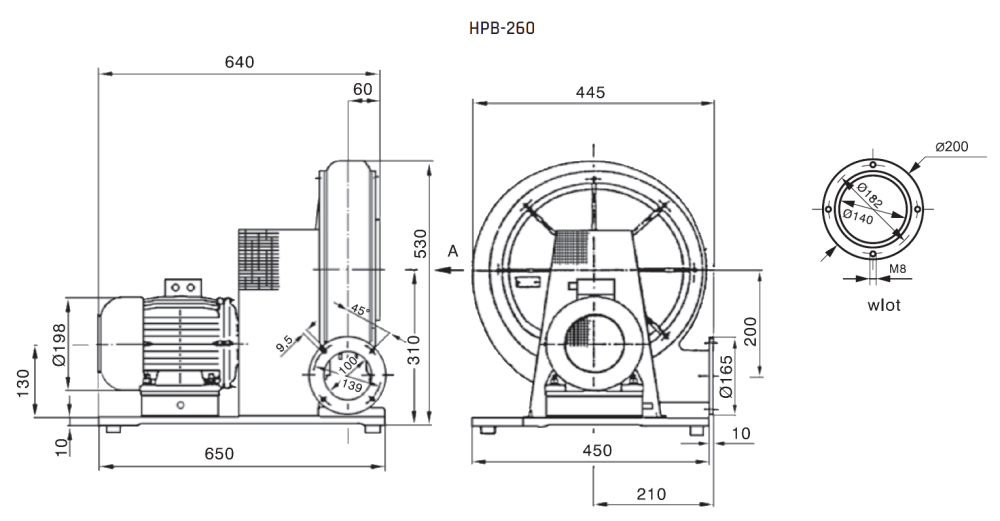

| HPB-260-46 | 2080 | 6000 | 3000 | 4600 | 14 | 400 | -20 | 40 | 20 |
| HPB-260-50 | 2230 | 7000 | 4000 | 5000 | 14 | 400 | -20 | 40 | 20 |
| HPB-260-54 | 2400 | 8000 | 5500 | 5400 | 14 | 400 | -20 | 40 | 20 |
| HPB-260-58 | 2580 | 9350 | 5500 | 5800 | 14 | 400 | -20 | 40 | 20 |
| HPB-260-62 | 2740 | 10800 | 7500 | 6200 | 14 | 400 | -20 | 40 | 20 |
| HPB-260-66 | 2700 | 12000 | 7500 | 6600 | 14 | 400 | -20 | 40 | 20 |

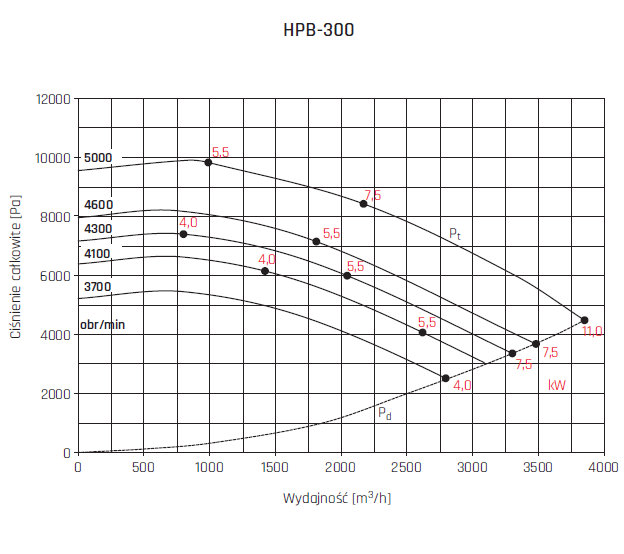

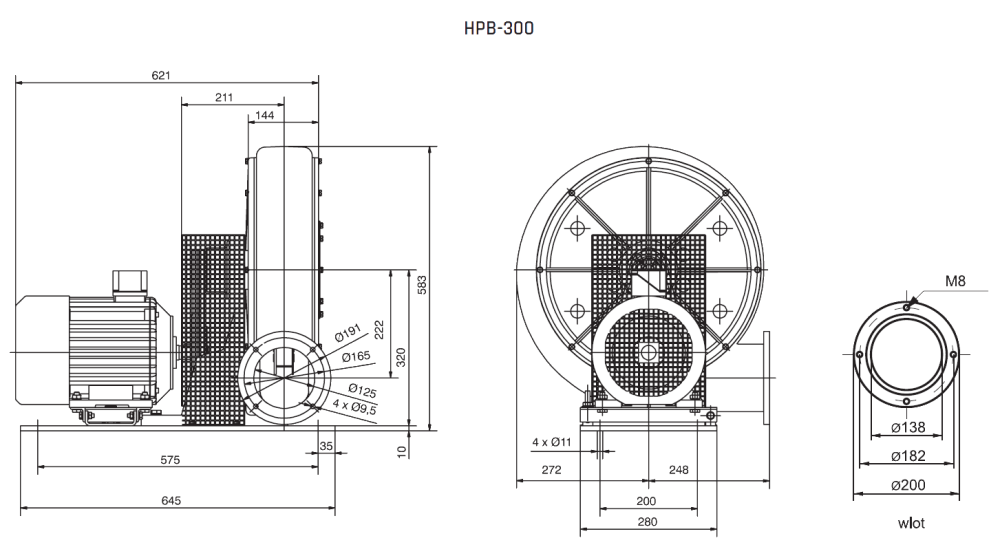

| HPB-300-37 | 2800 | 5500 | 4000 | 3700 | 19.6 | 400 | -20 | 40 | 25 |
| HPB-300-41 | 2600 | 6750 | 5500 | 4100 | 19.6 | 400 | -20 | 40 | 25 |
| HPB-300-43 | 3300 | 7400 | 7500 | 4300 | 19.6 | 400 | -20 | 40 | 25 |
| HPB-300-46 | 3490 | 8200 | 7500 | 4600 | 19.6 | 400 | -20 | 40 | 25 |
| HPB-300-50 | 3800 | 9900 | 11000 | 5000 | 19.6 | 400 | -20 | 40 | 25 |

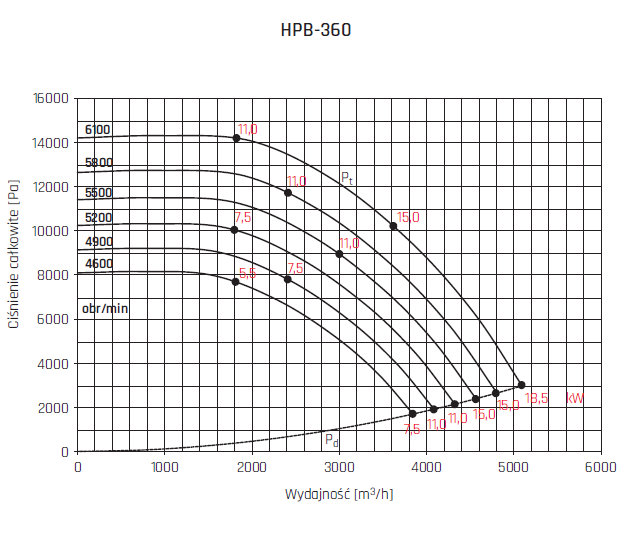

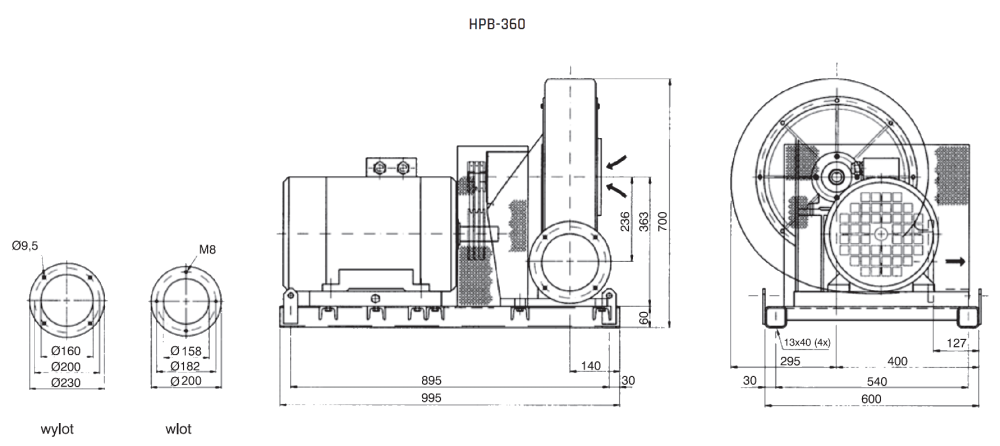

| HPB-360-46 | 3840 | 8200 | 7500 | 4600 | 32.8 | 400 | -20 | 40 | 30 |
| HPB-360-49 | 4090 | 9200 | 11000 | 4900 | 32.8 | 400 | -20 | 40 | 30 |
| HPB-360-52 | 4360 | 10350 | 15000 | 5200 | 32.8 | 400 | -20 | 40 | 30 |
| HPB-360-55 | 4580 | 11500 | 15000 | 5500 | 32.8 | 400 | -20 | 40 | 30 |
| HPB-360-58 | 4780 | 12800 | 15000 | 5800 | 32.8 | 400 | -20 | 40 | 30 |
| HPB-360-61 | 5100 | 14200 | 18500 | 6100 | 32.8 | 400 | -20 | 40 | 30 |

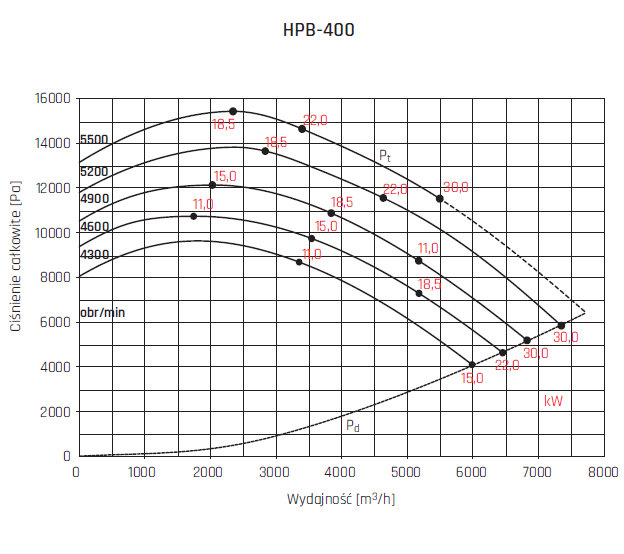

| HPB-400-43 | 6000 | 9740 | 15000 | 4300 | 51 | 400 | -20 | 40 | 35 |
| HPB-400-46 | 6480 | 10800 | 22000 | 4600 | 51 | 400 | -20 | 40 | 35 |
| HPB-400-49 | 6900 | 12150 | 30000 | 4900 | 51 | 400 | -20 | 40 | 35 |
| HPB-400-52 | 7400 | 13900 | 30000 | 5200 | 51 | 400 | -20 | 40 | 35 |
| HPB-400-55 | 7650 | 15600 | 30000 | 5500 | 51 | 400 | -20 | 40 | 35 |
