Nazwa

HBB

Producent

Venture Industries

Opis

Wysokociśnieniowe wentylatory z napędem bezpośrednim

Informacje Ogólne

Dane Techniczne

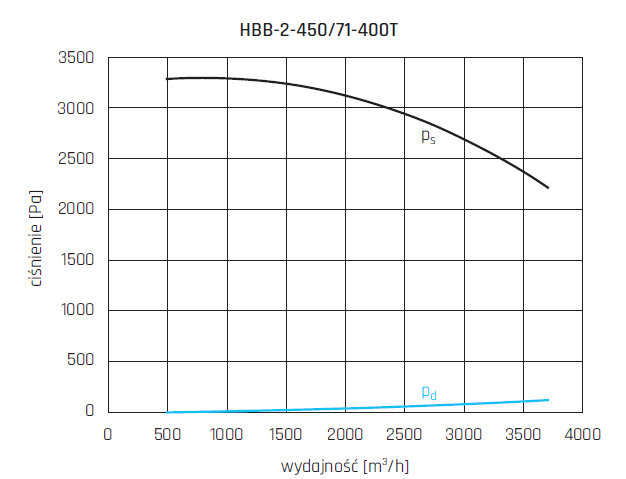

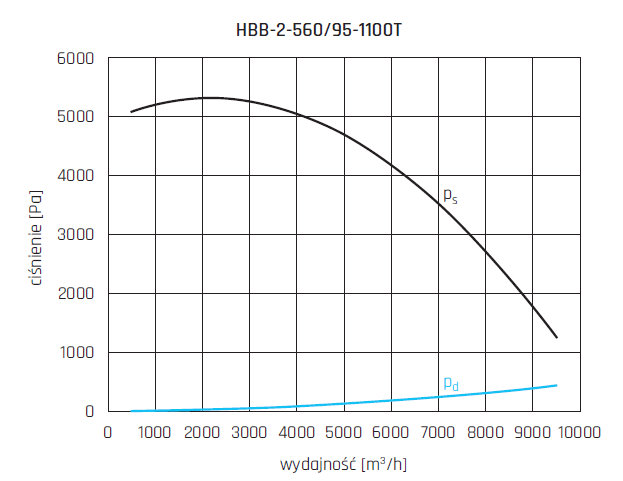

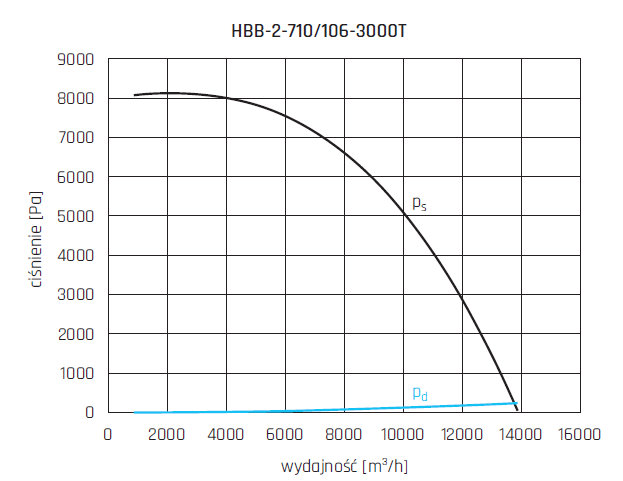

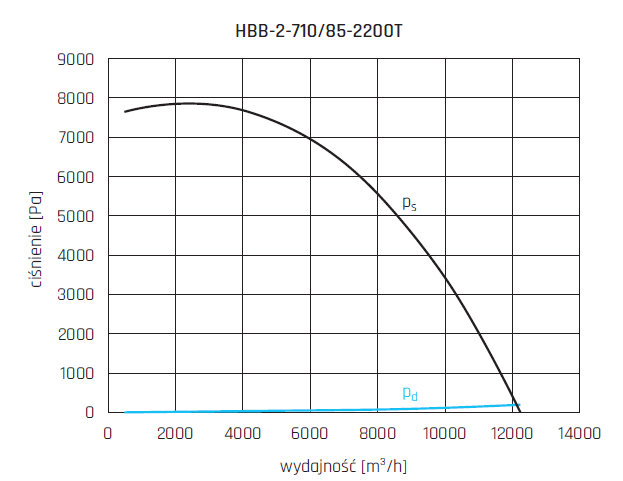

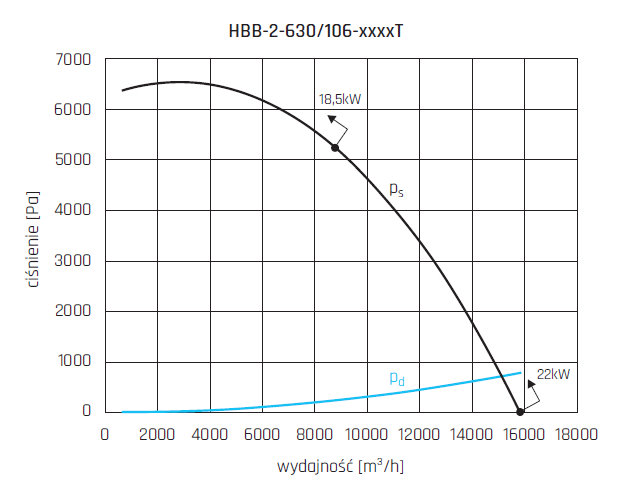

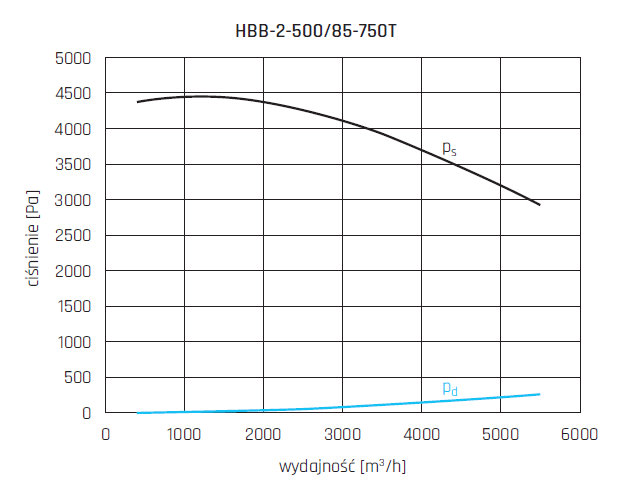

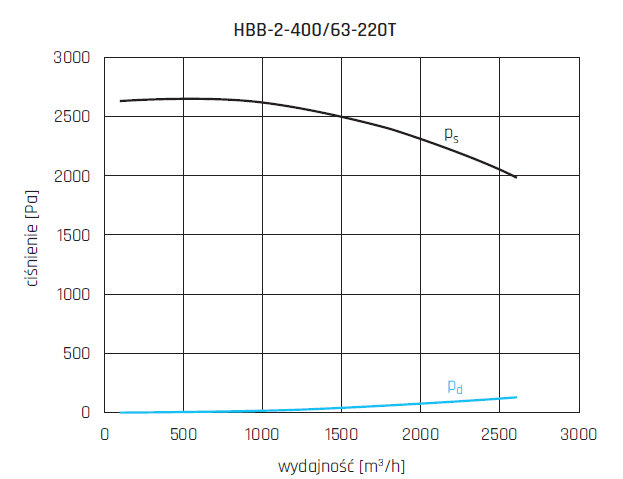

Charakterystyki

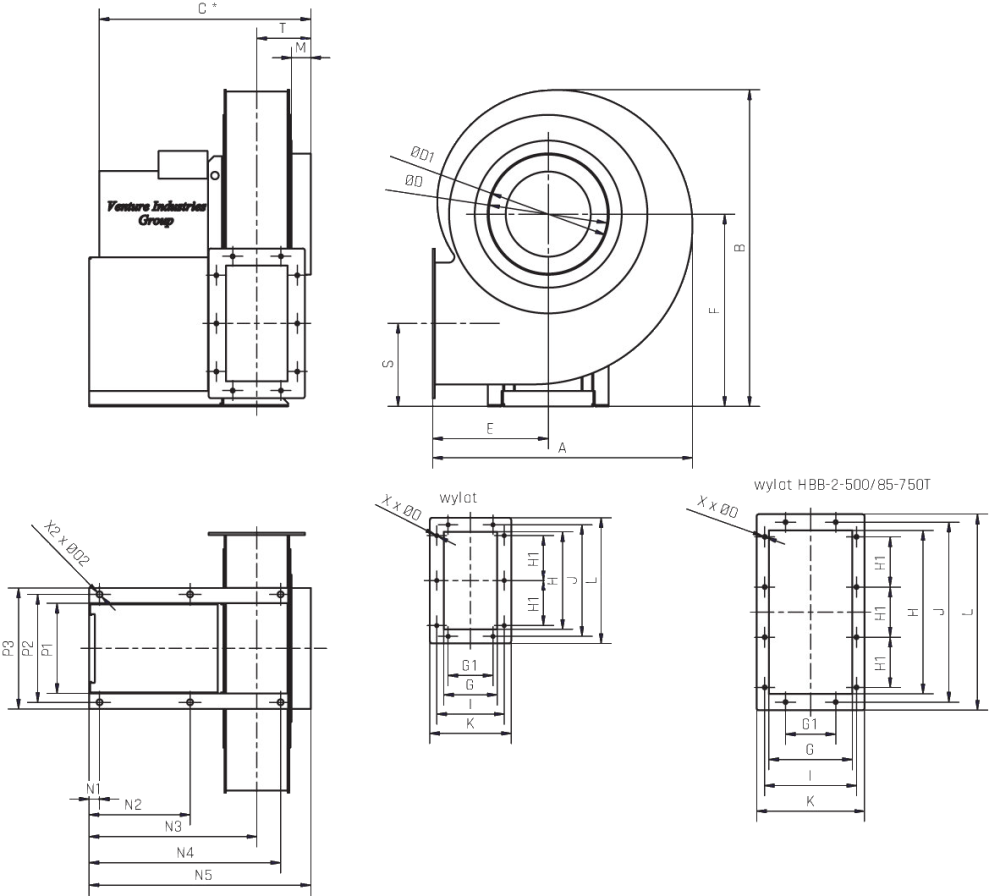

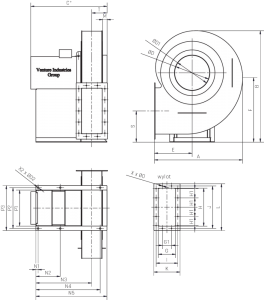

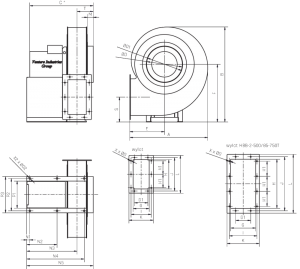

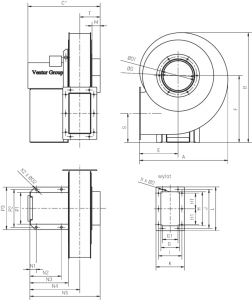

Wymiary

Pliki do pobrania

ZASTOSOWANIE
Wentylatory HBB przeznaczone są do transportu czystego powietrza. Znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, m.in. do:

tłoczenia powietrza w procesach technologicznych,
systemach wentylacji, urządzeniach chłodniczych i klimatyzcyjnych,
suszarniach.

KONSTRUKCJA

wysokociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
wirnik z łopatkami pochylonymi do tyłu, spawany z blachy stalowej, wyważony dynamicznie zgodnie z normą ISO1940-1,
obudowa wentylatora spawana z blachy stalowej,
wentylator malowany na kolor szary RAL 5010,
maksymalna temperatura tłoczonego medium 80⁰C,
temperatura otoczenia silnika od -20⁰C do +40⁰C,
figura LG270.

SILNIK ELEKTRYCZNY

asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 2,2 kW),
asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy od 4 kW do 22 kW),
klasa sprawności IE3,
stopień ochrony IP55,
klasa izolacji F,
do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE

dowolna figura LG/RD,
malowanie na kolor inny niż standardowy,
malowanie w wyższej kategorii korozyjności,
silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
silnik o innym stopniu ochrony IP,
silnik wyposażony w czujniki lub dodatkowe chłodzenie,
uszczelnienie między obudową a silnikiem (simmering),
maksymalna temperatura tłoczonego medium powyżej 80⁰C,
temperatura otoczenia silnika poniżej -20⁰C oraz powyżej +40⁰C.

Typ	wydajność max	ciśnienie max	moc max	prędkość obrotowa	natężenie max	napięcie	poziom ciś. akust.*	temp. min	temp. max	masa
	m³/h	Pa	W	obr./min	A	V	db(A)	^oC	^oC	kg
HBB-2-355/53-110T	1708	2180	1100	2890	2.5	400	87	-20	40	59
HBB-2-400/63-220T	2606	2660	2200	2885	4.6	400	97	-20	40	73
HBB-2-450/71-400T	3720	3320	4000	2895	7.4	400	95	-20	40	75
HBB-2-500/85-750T	5500	4480	7500	2895	13.8	400	98	-20	40	152
HBB-2-560/95-1100T	9520	5350	11000	2945	19.6	400	98	-20	40	191
HBB-2-630/106-1850T	8830	6560	18500	2955	19	400	101	-20	40	257
HBB-2-630/106-2200T	15900	6560	22000	2955	22.5	400	104	-20	40	305
HBB-2-710/85-2200T	8990	7830	22000	2955	39	400	105	-20	40	356
HBB-2-710/106-3000T	12220	7830	30000	2965	53	400	108	-20	40	390
HBB-2-800/132-4500T	12980	10870	45000	2972	63	400	110	-20	40	672
HBB-2-800/132-5500T	16350	10870	55000	2969	92	400	111	-20	40	750
HBB-2-800/132-7500T	24300	10870	75000	2978	126	400	117	-20	40	947

* mierzony w odległości 1.5m od wentylatora.

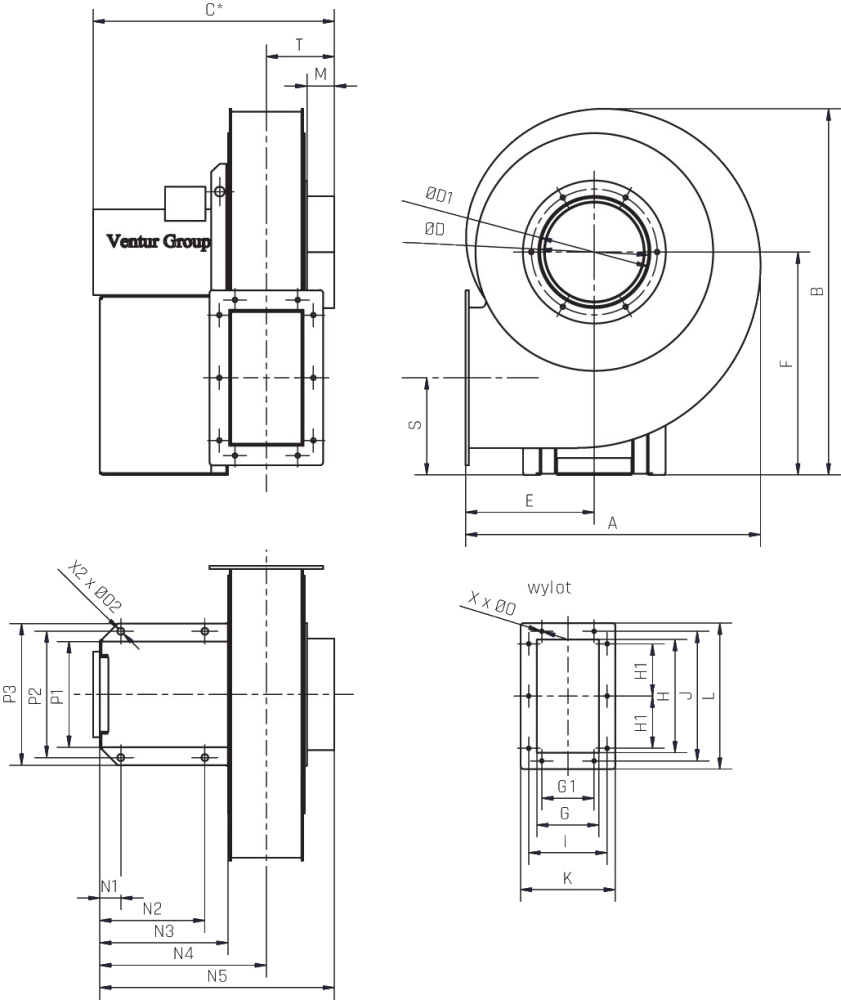

Typ	A	B	C	ØD	ØD1	E	F	G1	G
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-355/53-110T	527.2	654	431	193.5	200	230	398	112	133

Typ	H1	H	I	J	K	L	M
	mm	mm	mm	mm	mm	mm	mm
HBB-2-355/53-110T	112	243	168	278	203	313	49

Typ	N1	N2	N3	N4	N5	P1	P2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-355/53-110T	37.5	187.5	229	297.5	419	189	225.9

Typ	P3	S	T	X	ØO	X2	ØO2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-355/53-110T	252.9	173.5	122	10	8	4	12

Typ	A	B	C	ØD	ØD1	E	F	G1	G
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-400/63-220T
HBB-2-450/71-400T	674.6	821.3	549	308	314	300	499	112	133
HBB-2-500/85-750T	899	1003	676.5	308	314	452	609	125	208
HBB-2-560/95-1100T	786	940	765.5	348	354	359	560	125	211

Typ	H1	H	I	J	K	L	M
	mm	mm	mm	mm	mm	mm	mm
HBB-2-400/63-220T
HBB-2-450/71-400T	112	243	168	278	203	313	50
HBB-2-500/85-750T	125	407	229	448	269	488	53
HBB-2-560/95-1100T	125	313	251	363	291	403	50

Typ	N1	N2	N3	N4	N5	P1	P2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-400/63-220T
HBB-2-450/71-400T	27	262	435.3	497	575.3	234	280
HBB-2-500/85-750T	25	225	542.5	575	705	311	360
HBB-2-560/95-1100T	45.5	370.5	618	695.5	750	370	420

Typ	P3	S	T	X	ØO	X2	ØO2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-400/63-220T
HBB-2-450/71-400T	314	215.5	140	10	8	6	15
HBB-2-500/85-750T	394	308	162.5	12	10	12	10
HBB-2-560/95-1100T	465	237.2	163	10	10	6	18

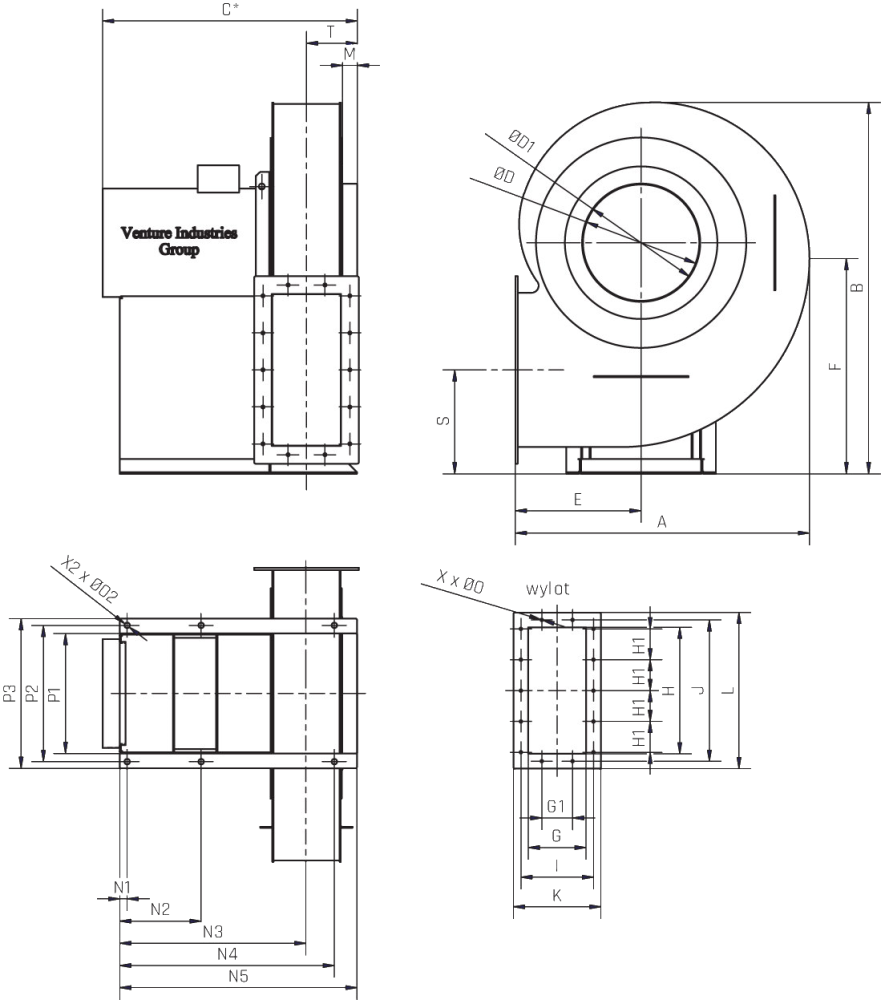

Typ	A	B	C	ØD	ØD1	E	F	G1	G
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-630/106-1850T	993.7	1254	861	393	399	425	726.8	125	234
HBB-2-630/106-2200T	993.7	1254	861	393	399	425	726.8	125	234

Typ	H1	H	I	J	K	L	M
	mm	mm	mm	mm	mm	mm	mm
HBB-2-630/106-1850T	125	513	294	573	354	633	50
HBB-2-630/106-2200T	125	513	294	573	354	633	50

Typ	N1	N2	N3	N4	N5	P1	P2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-630/106-1850T	25	275	629	725	802	405	460
HBB-2-630/106-2200T	25	275	629	725	802	405	460

Typ	P3	S	T	X	ØO	X2	ØO2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-630/106-1850T	505	350.6	172	14	10	6	18
HBB-2-630/106-2200T	505	350.6	172	14	10	6	18

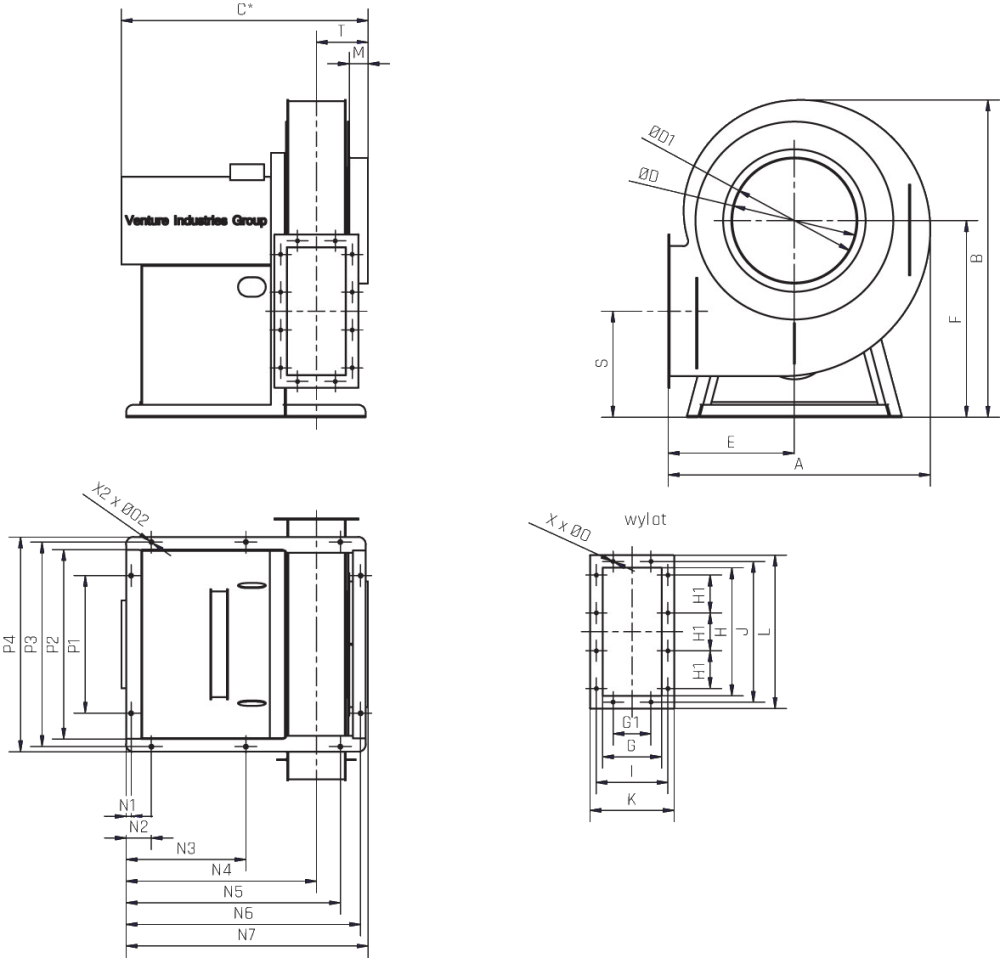

Typ	A	B	C	ØD	ØD1	E	F	G1	G
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-710/85-2200T	1040	1259	979.1	493	499	500	780	150	234
HBB-2-710/106-3000T	1040	1259	979.1	493	499	500	780	150	234

Typ	H1	H	I	J	K	L	M	N1
	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-710/85-2200T	150	508	284	558	334	608	75	20
HBB-2-710/106-3000T	150	508	284	558	334	608	75	20

Typ	N2	N3	N4	N5	N6	N7	P1	P2
	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-710/85-2200T	100	475	755	850	930	960	546	751
HBB-2-710/106-3000T	100	475	755	850	930	960	546	751

Typ	P3	P4	S	T	X	ØO	X2	ØO2
	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-710/85-2200T	811.5	851.5	421	205	12	12	10	15
HBB-2-710/106-3000T	811.5	851.5	421	205	12	12	10	15

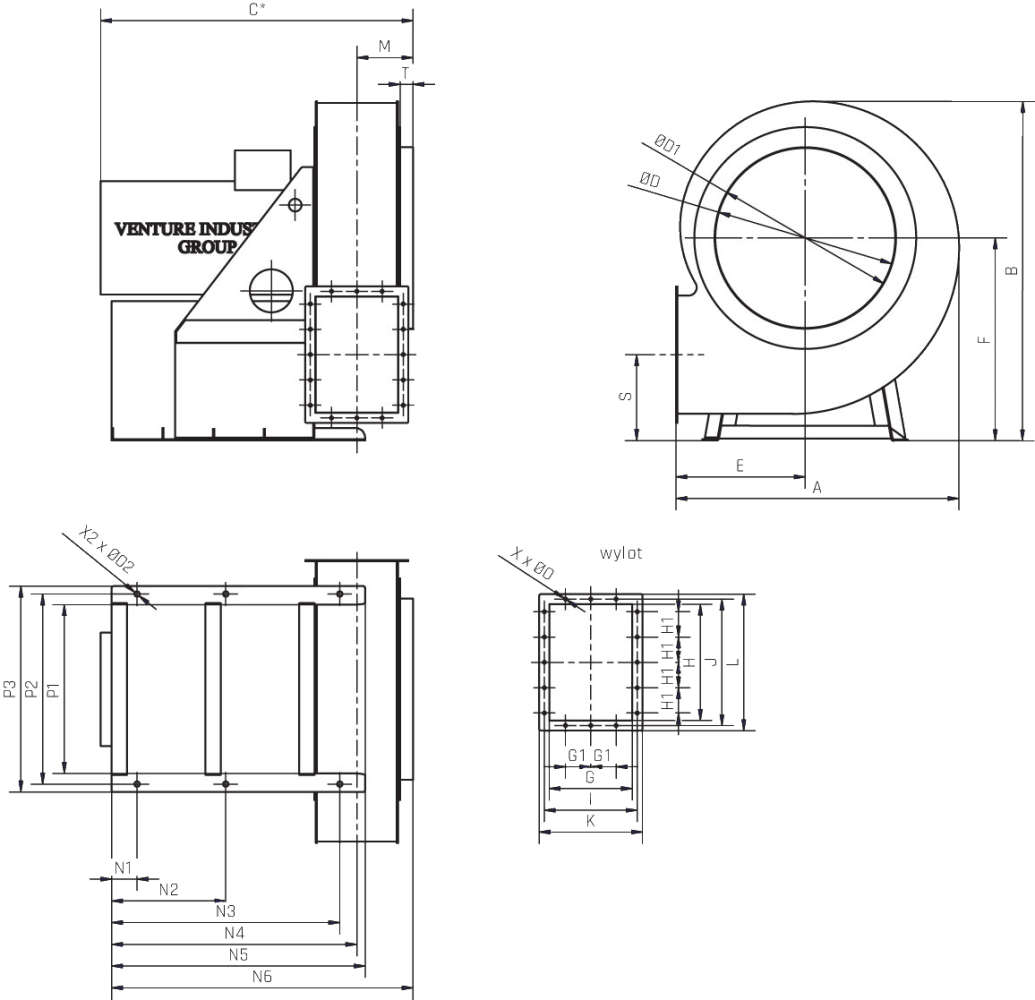

Typ	A	B	C	ØD	ØD1	E	F	G1	G	H1
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
HBB-2-800/132-4500T	1117	1339	1233	710	716	510	800	100	327	100
HBB-2-800/132-5500T	1117	1339	1233	710	716	510	800	100	327	100
HBB-2-800/132-7500T	1117	1339	1233	710	716	510	800	100	327	100

Typ	H	I	J	K	L	M	N1
	mm	mm	mm	mm	mm	mm	mm
HBB-2-800/132-4500T	459	367	499	407	539	51	100
HBB-2-800/132-5500T	459	367	499	407	539	51	100
HBB-2-800/132-7500T	459	367	499	407	539	51	100

Typ	N2	N3	N4	N5	N6	P1	P2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-800/132-4500T	450	900	967.5	1000	1189	666.5	750.4
HBB-2-800/132-5500T	450	900	967.5	1000	1189	666.5	750.4
HBB-2-800/132-7500T	450	900	967.5	1000	1189	666.5	750.4

Typ	P3	S	T	X	ØO	X2	ØO2
	mm	mm	mm	mm	mm	mm	mm
HBB-2-800/132-4500T	812.4	339	222	16	12	6	21
HBB-2-800/132-5500T	812.4	339	222	16	12	6	21
HBB-2-800/132-7500T	812.4	339	222	16	12	6	21
