GMT-K
Producent
Venture Industries
Opis

Średniociśnieniowe wentylatory o napędzie bezpośrednim

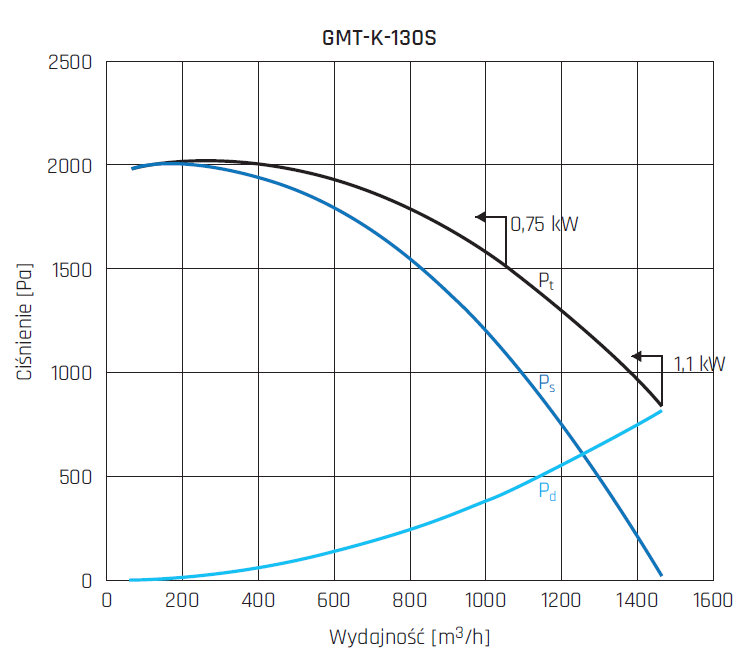

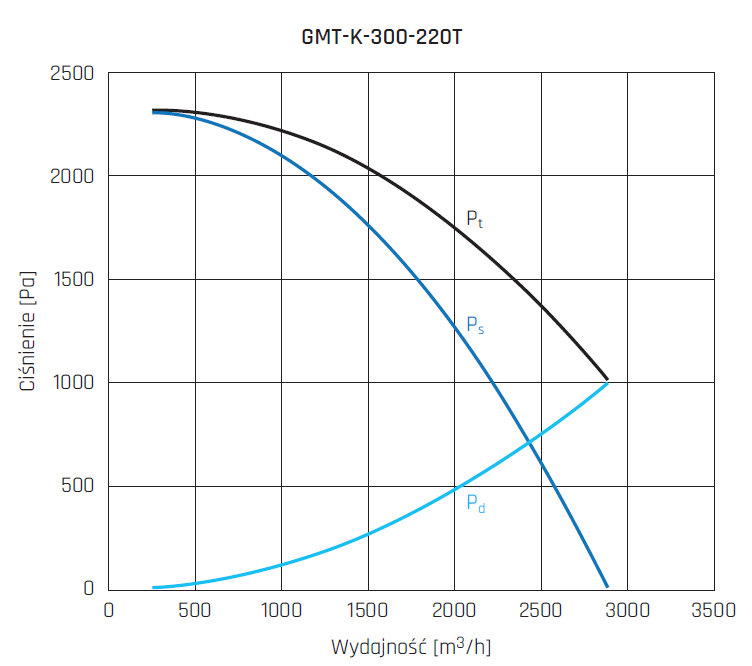

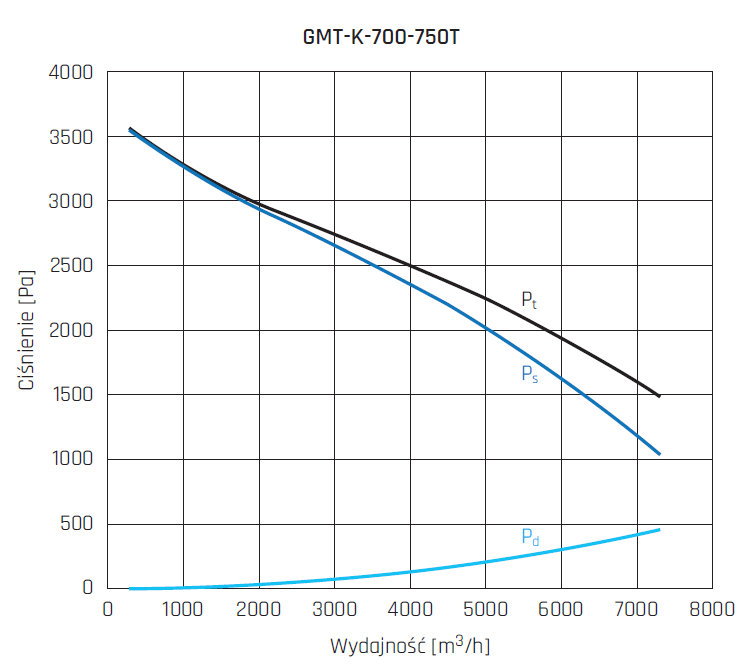

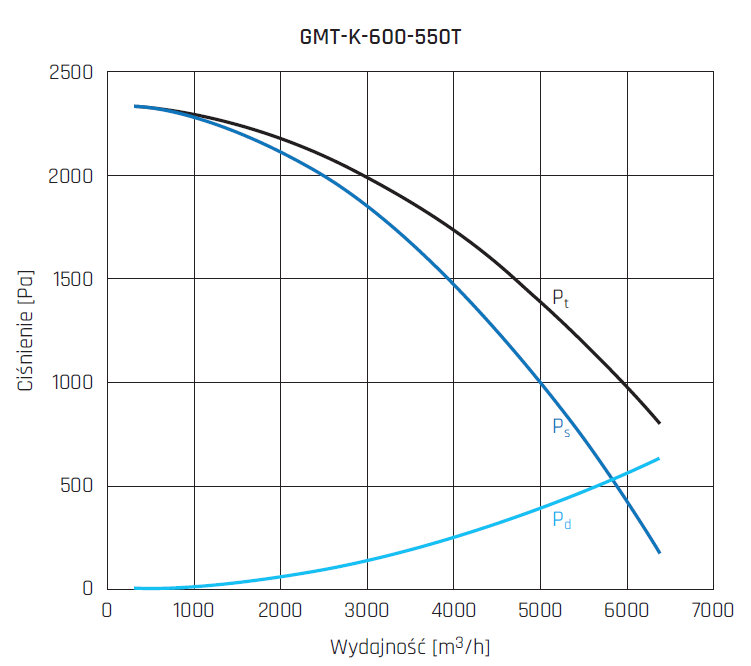

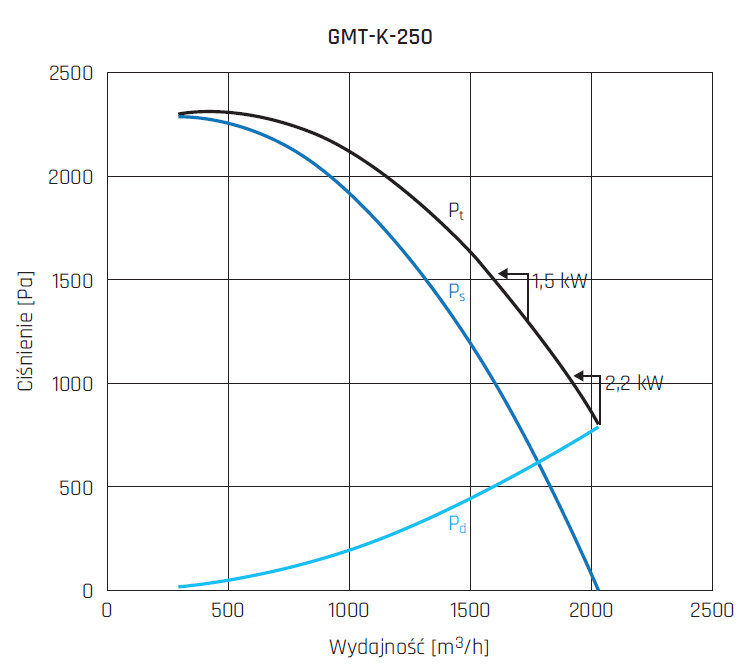

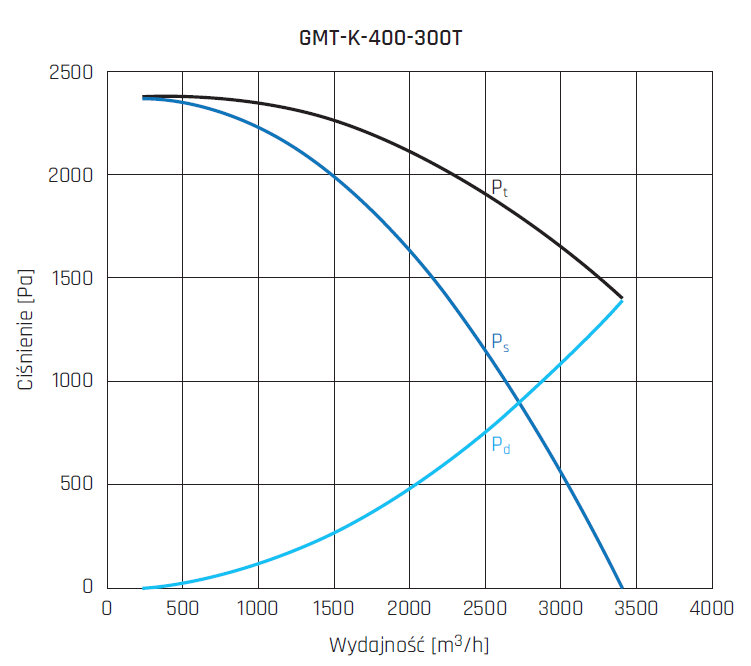

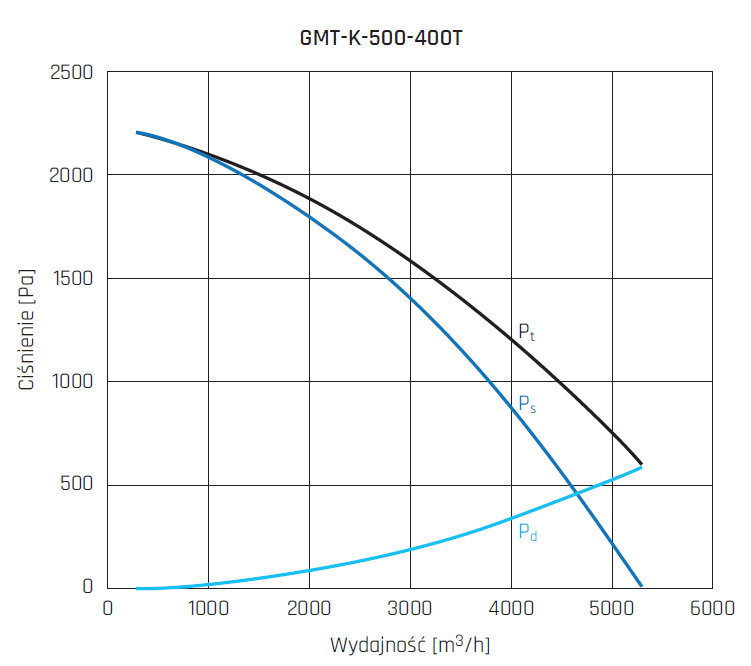

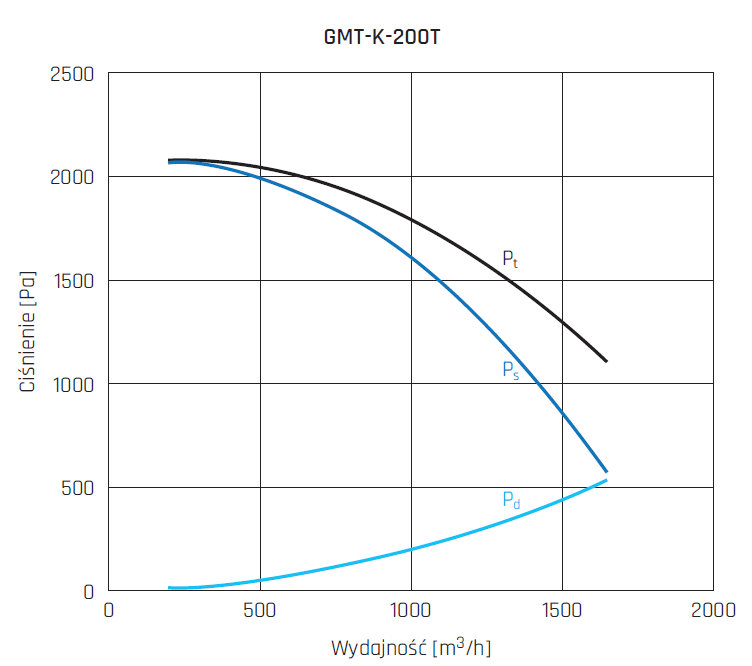

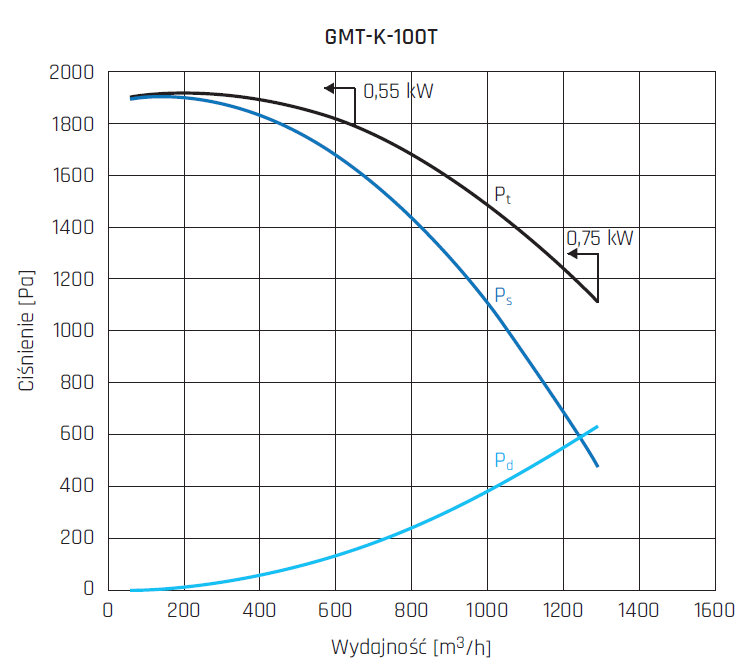

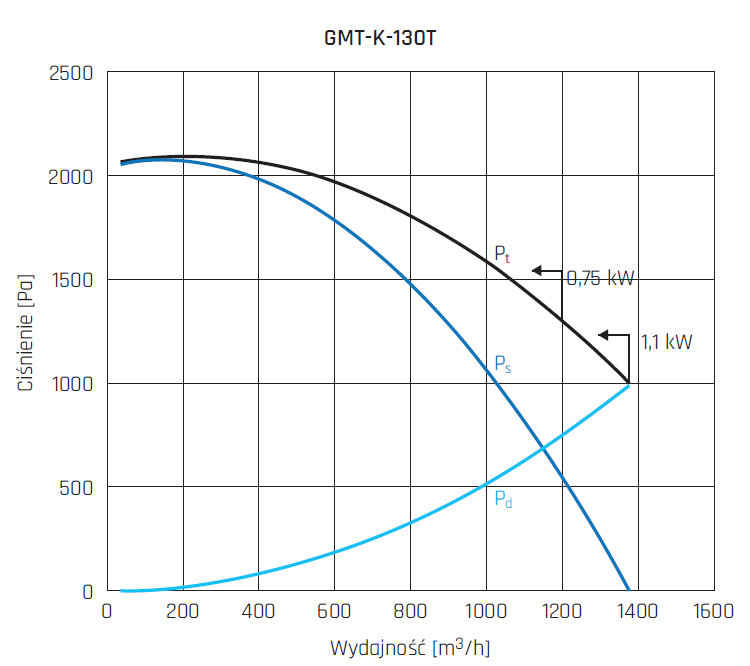

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów odciągania zanieczyszczonego powietrza i transportu pneumatycznego. Typowe zastosowania:

  • odciągi miejscowe, osuszacze, układy suszenia,
  • transport wiórów, trocin, granulatów,
  • odciągi spalin samochodowych.

KONSTRUKCJA

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
  • wirnik odlewany ze stopu aluminium z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1,
  • obudowa spawana z blachy stalowej,
  • wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3),
  • maksymalna temperatura tłoczonego medium 800C,
  • temperatura otoczenia silnika od -200C do +400C,
  • standardowa figura RD90,
  • przystosowany do pracy pionowej i poziomej.

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230V, 50Hz (o mocy do 1,1 kW),
  • asynchroniczny, trójfazowy, 230/400V, 50Hz (o mocy do 3 kW),
  • asynchroniczny, trójfazowy, 400/690V, 50Hz (o mocy od 4 kW),
  • klasa sprawności IE3 (od mocy 0,75 kW),
  • stopień ochrony IP55,
  • klasa izolacji F,
  • przystosowany do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE

  • dowolna figura LG/RD,
  • malowanie na kolor inny niż standardowy,
  • malowanie w wyższej kategorii korozyjności,
  • wirnik spawany z blachy stalowej,
  • wirnik, obudowa i podstawa z blachy stalowej ocynkowanej,
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
  • wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
  • silnik jednofazowy przystosowany do regulacji napięciowej,
  • silnik o innym stopniu ochrony IP,
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie,
  • uszczelnienie między obudową a silnikiem (simmering),
  • temperatura otoczenia silnika poniżej -200C oraz powyżej +400C.
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
GMT-K-100-055S 750 1915 550 2780 3.6 230 76 -20 40 16.7
GMT-K-100-055T 650 1915 550 2790 1.35 400 76 -20 40 15
GMT-K-100-075S 1100 1915 750 2800 5 230 79 -20 40 18.9
GMT-K-100-075T 1290 1915 750 2890 1.9 230 79 -20 40 16.9
GMT-K-130-075S 1120 2050 750 2800 5 230 78 -20 40 19
GMT-K-130-075T 1200 2110 750 2890 1.9 400 78 -20 40 17.8
GMT-K-130-110S 1470 2050 1100 2780 7.2 230 80 -20 40 21.5
GMT-K-130-110T 1380 2110 1100 2890 2.5 230 80 -20 40 18.9
GMT-K-200-110S 1720 1990 1100 2780 7.2 230 81 -20 40 24.6
GMT-K-200-110T 1650 2100 1100 2890 2.5 400 81 -20 40 25
GMT-K-250-150T 1740 2400 1500 2880 3 230 82 -20 40 34.5
GMT-K-300-220T 2900 2315 2200 2895 4.5 400 82 -20 40 35.6
GMT-K-400-300T 3410 2380 3000 2870 6.3 230 84 -20 40 40.6
GMT-K-500-400T 5300 2225 4000 2895 7.2 400 85 -20 40 67
GMT-K-600-550T 6400 2350 5500 2890 9.8 230 88 -20 40 70
GMT-K-700-750T 7350 3530 7500 2885 14 400 91 -20 40 95

* mierzony w odległości 1.5m od wentylatora.

Typ A B C Ød ØD1 ØD2 ØD3
mm mm mm mm mm mm mm
GMT-K-100-055S 483 445 369 125 215 194 160
GMT-K-100-055T 483 445 369 125 215 194 160
GMT-K-100-075S 483 445 369 125 215 194 160
GMT-K-100-075T 483 445 369 125 215 194 160
GMT-K-130-075S 483 445 369 125 215 194 160
GMT-K-130-075T 483 445 369 125 215 194 160
GMT-K-130-110S 483 445 369 125 215 194 160
GMT-K-130-110T 483 445 369 125 215 194 160
GMT-K-200-110S 489 552 432 160 215 194 160
GMT-K-200-110T 489 552 432 160 215 194 160
GMT-K-250-150T 489 552 465 160 215 194 160
GMT-K-300-220T 489 552 503 200 280 244 200
GMT-K-400-300T 489 552 503 200 280 244 200
Typ E F G ØO X S T
mm mm mm mm mm mm mm
GMT-K-100-055S 263 200 71 7 6 389 101
GMT-K-100-055T 263 200 71 7 6 389 101
GMT-K-100-075S 263 200 71 7 6 389 101
GMT-K-100-075T 263 200 71 7 6 389 101
GMT-K-130-075S 263 200 71 7 6 389 101
GMT-K-130-075T 263 200 71 7 6 389 101
GMT-K-130-110S 263 200 71 7 6 389 101
GMT-K-130-110T 263 200 71 7 6 389 101
GMT-K-200-110S 276 243 52 7 6 476 107
GMT-K-200-110T 276 243 52 7 6 476 107
GMT-K-250-150T 276 243 52 7 6 476 107
GMT-K-300-220T 269 243 45 8 8 476 122
GMT-K-400-300T 269 243 45 8 8 476 122

Typ A B C ØD1 ØD2 ØD3 E G H I
mm mm mm mm mm mm mm mm mm mm
GMT-K-500-400T 487 560 674 368 344 315 212 240 189 269
GMT-K-600-550T 487 560 774 368 344 315 212 280 189 309
GMT-K-700-750T 648 793 698 380 344 315 259 240 289 274
Typ J K L F ØO X ØO1 X1 S T
mm mm mm mm mm mm mm mm mm mm
GMT-K-500-400T 205 296 254 247 11 8 9 4 463 225
GMT-K-600-550T 205 336 254 247 11 8 9 4 463 245
GMT-K-700-750T 315 304 340 317 9 8 9 4 647 188
