GMT-HT
Producent
Venture Industries
Opis

Średniociśnieniowe wentylatory o napędzie bezpośrednim 250°C

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów odciągania zanieczyszczonego powietrza o temperaturze maksymalnej do 250°C.

SILNIK ELEKTRYCZNY

  • asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW)
  • klasa sprawności IE3
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej (silniki trójfazowe)

KONSTRUKCJA

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik spawany z blachy stalowej z łopatami prostymi, malowany farbą podkładową na kolor RAL 7035, wyważany dynamicznie wg ISO 1940-1
  • obudowa spawana z blachy stalowej cynkowanej ogniowo
  • tarcza dyspersyjna rozpraszająca ciepło między obudową a silnikiem
  • maksymalna temperatura tłoczonego medium 250°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura RD90 w modelach 100 i 130
  • figura RD270 w modelach 200 i 300

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
  • wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

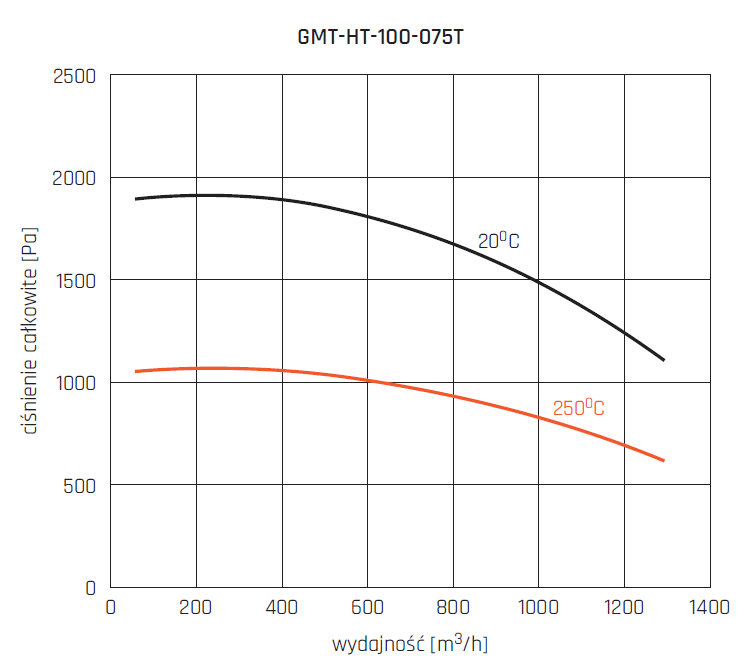

GMT-HT-100-075T 1290 1925 750 2850 1.65 400 79 -20 40 35.5

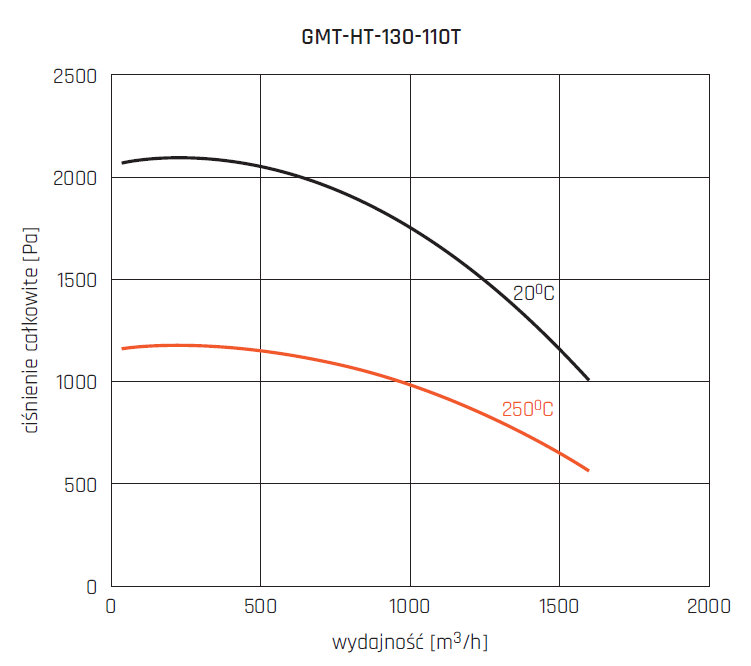

GMT-HT-130-110T 1610 2110 1100 2890 2.5 400 80 -20 40 38.5

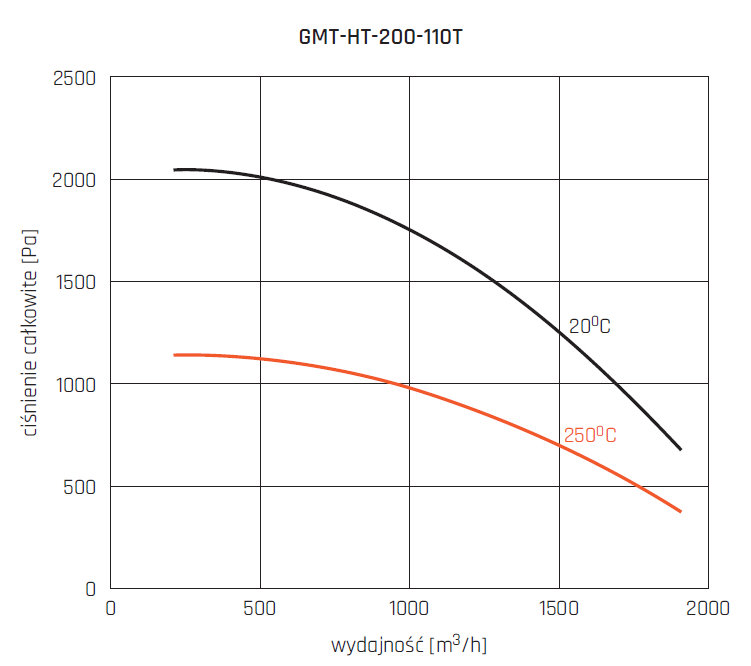

GMT-HT-200-150T 1900 2075 1500 2880 1.5 400 81 -20 40 51.8

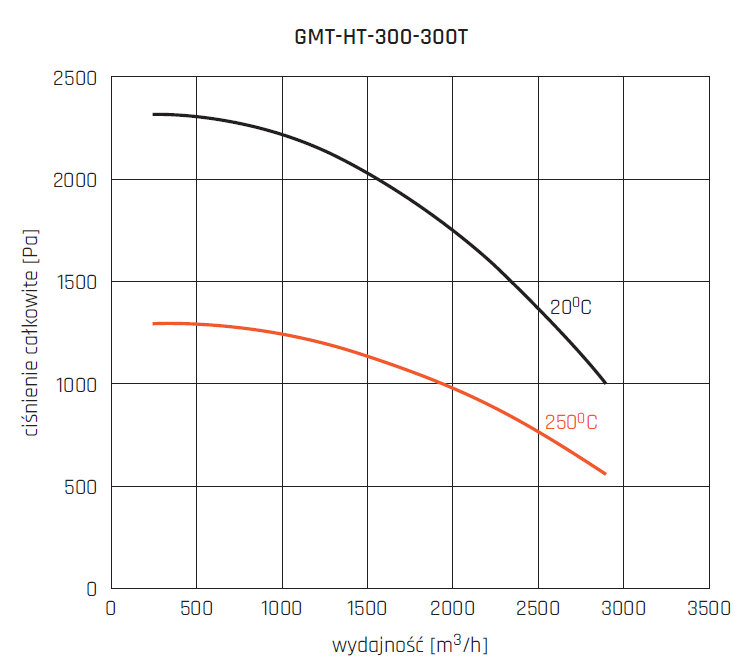

GMT-HT-300-300T 2900 2300 3000 2870 6.3 400 82 -20 40 60

* mierzony w odległości 1.5m od wentylatora.

Typ A A1 B B1 C ØD E E1 F
mm mm mm mm mm mm mm mm mm
GMT-HT-100-075T 413 363 463 423 432 125 192 50 201
GMT-HT-130-110T 413 363 463 423 450 125 192 50 201
Typ F1 G H I J K L
mm mm mm mm mm mm mm
GMT-HT-100-075T 50 110 100 137 110 160 145
GMT-HT-130-110T 50 110 100 137 110 160 145
Typ N1 N2 N3 N4 N5 N6 S
mm mm mm mm mm mm mm
GMT-HT-100-075T 12 20 80 142 149 162 392
GMT-HT-130-110T 12 20 80 142 149 162 392
Typ X X1 X2 ØO ØO1 ØO2 T
mm mm mm mm mm mm mm
GMT-HT-100-075T 4 2 4 M6 9 9 80
GMT-HT-130-110T 4 2 4 M6 9 9 80

Typ A A1 B B1 C ØD E E1 F
mm mm mm mm mm mm mm mm mm
GMT-HT-200-150T 506 457 574 491 481 160 223 49 323
GMT-HT-300-300T 506 457 574 491 517 200 223 49 323
Typ F1 G H I J K L
mm mm mm mm mm mm mm
GMT-HT-200-150T 83 110 140 140 150 166 180
GMT-HT-300-300T 83 140 140 170 150 196 190
Typ N1 N2 N3 N4 N5 N6 S
mm mm mm mm mm mm mm
GMT-HT-200-150T 12 28 83 138 154 166 94
GMT-HT-300-300T 12 28 98 168 184 196 102
Typ X X1 X2 ØO ØO1 ØO2 T
mm mm mm mm mm mm mm
GMT-HT-200-150T 4 2 4 M6 9 9 83
GMT-HT-300-300T 4 2 4 M6 9 9 98
