GMT
Producent
Venture Industries
Opis

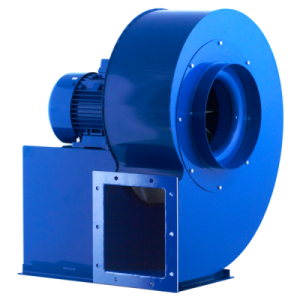

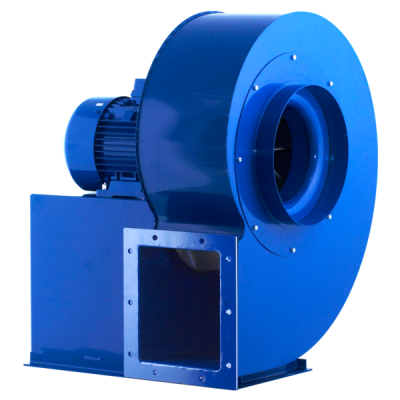

Średniociśnieniowe wentylatory z napędem bezpośrednim

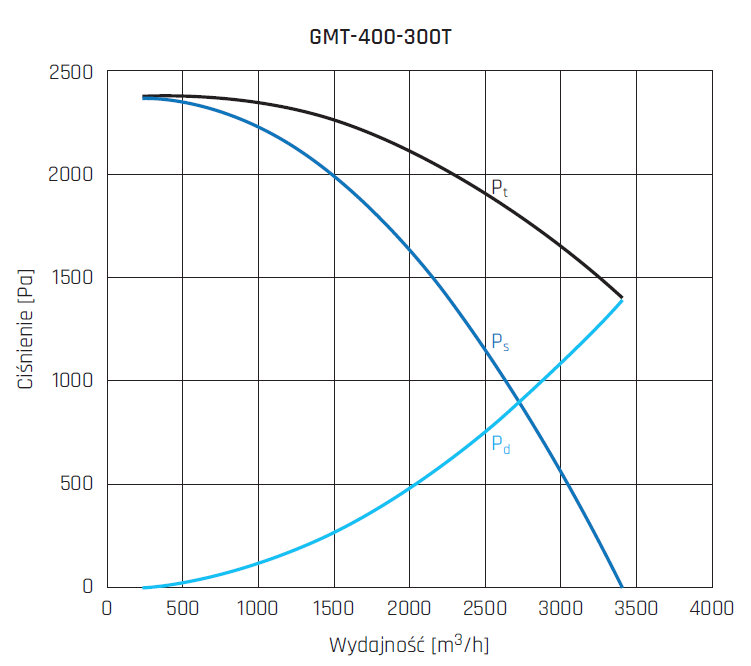

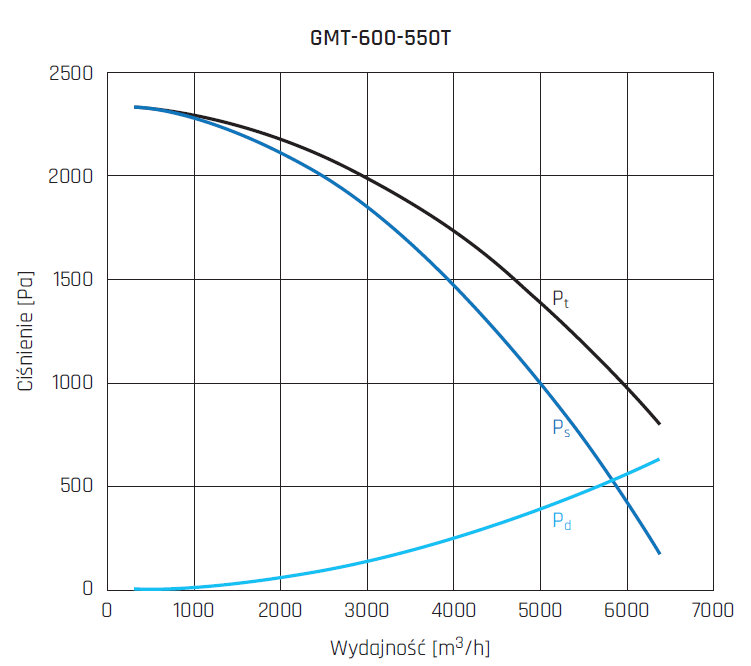

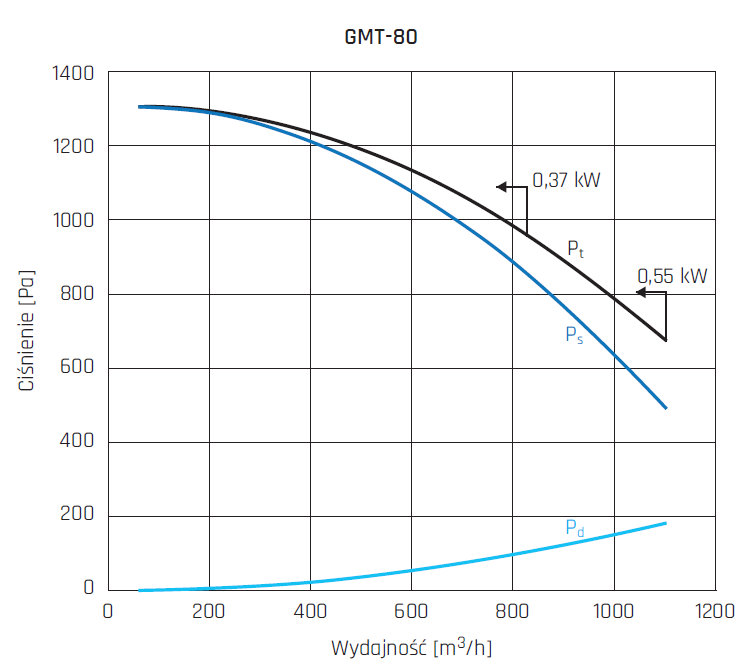

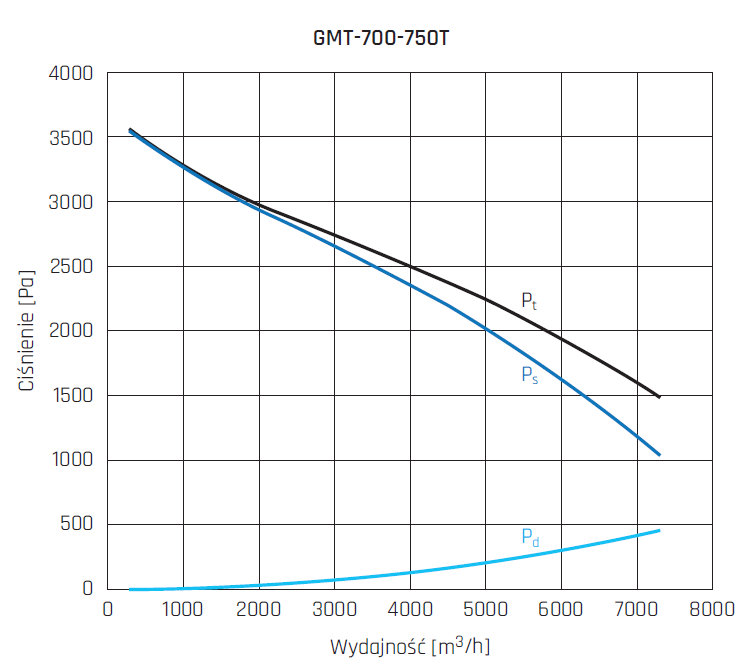

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów odciągania zanieczyszczonego powietrza i transportu pneumatycznego. Typowe zastosowania:

  • odciągi miejscowe, osuszacze, układy suszenia,
  • transport wiórów, trocin, granulatów,
  • odciągi spalin samochodowych.

KONSTRUKCJA

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik odlewany ze stopu aluminium z łopatami prostymi, wyważony dynamicznie wg ISO 1940-1 (w modelach do wielkości 800, w modelach od 900 do 1500 wirnik spawany z blachy stalowej)
  • obudowa spawana z blachy stalowej
  • podstawa pod silnik w modelach od 500 do 1500
  • wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3)
  • maksymalna temperatura tłoczonego medium 800C
  • temperatura otoczenia silnika od -200C do +400C
  • figura RD90 w modelach od 60 do 400
  • figura LG270 w modelach od 500 do 1500.

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230V, 50Hz (o mocy do 1,1 kW)
  • asynchroniczny, trójfazowy, 230/400V, 50Hz (o mocy do 3 kW)
  • asynchroniczny, trójfazowy, 400/690V, 50Hz (o mocy od 4 kW)
  • klasa sprawności IE3 (od mocy 0,75 kW) lub IE2 (poniżej mocy 0,75 kW)
  • stopień ochrony IP55
  • klasa izolacji F
  • przystosowany do regulacji częstotliwościowej (silniki trójfazowe)

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • malowanie w wyższej kategorii korozyjności
  • obudowa spiralna dla modeli od 60 do 600
  • wirnik spawany z blachy stalowej w modelach do 800
  • wirnik, obudowa i podstawa z blachy stalowej ocynkowanej
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
  • wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik jednofazowy przystosowany do regulacji napięciowej
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • maksymalna temperatura tłoczonego medium powyżej 800C
  • temperatura otoczenia silnika poniżej -200C oraz powyżej +400C
  • napęd pasowy
  • izolacja akustyczna.

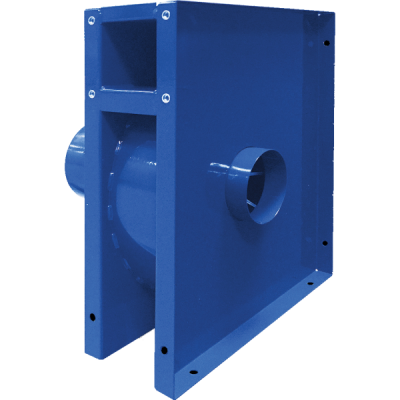

Obudowa spiralna Obudowa prostokątna



Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

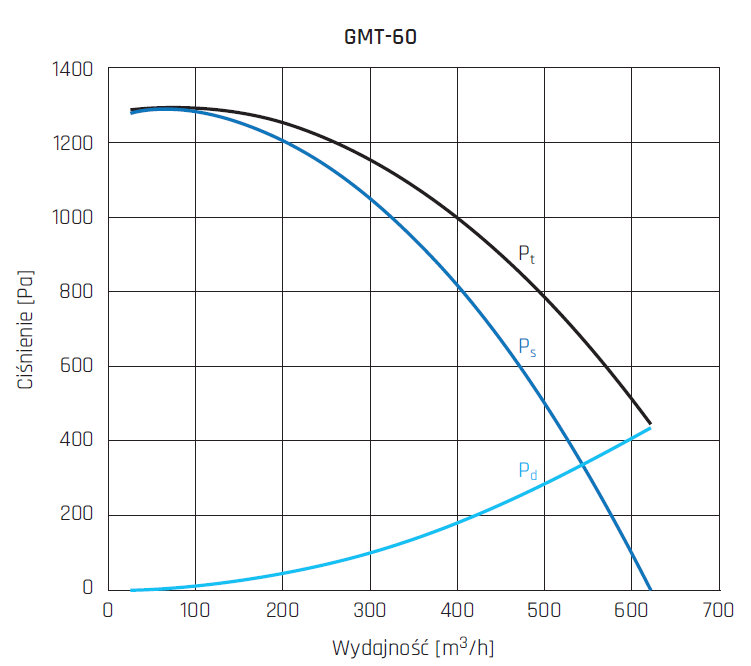

GMT-60-037S 625 1340 370 2760 3 230 74 -20 40 14.3
GMT-60-037T 625 1340 370 2800 1 400 74 -20 40 12.9
GMT-80-037S 830 1260 370 2760 3 230 74 -20 40 14.9
GMT-80-037T 830 1260 370 2800 0.9 400 74 -20 40 13.5
GMT-80-055S 1100 1260 550 2780 3.6 230 75 -20 40 15.9
GMT-80-055T 2000 1260 550 2870 1.25 400 75 -20 40 14.5
GMT-100-055S 750 1915 550 2780 3.6 230 76 -20 40 16.1
GMT-100-055T 650 1915 550 2870 1.25 400 76 -20 40 14.7
GMT-100-075S 1100 1915 750 2800 5 230 79 -20 40 18.4
GMT-100-075T 1290 1915 750 2890 1.9 400 79 -20 40 19.3

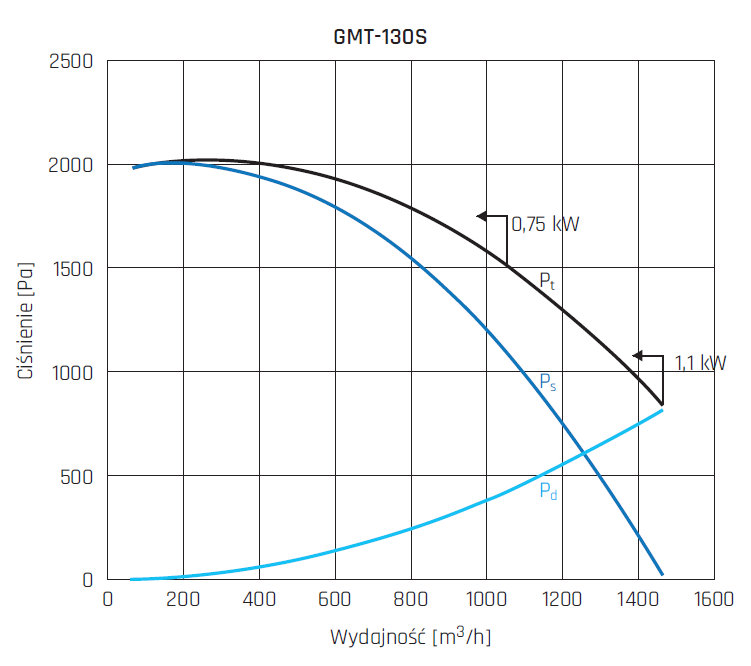

GMT-130-075S 1120 2110 750 2800 5 230 78 -20 40 18.5
GMT-130-075T 1200 2050 750 2890 1.9 400 78 -20 40 19.4
GMT-130-110S 1700 2110 1100 2780 7.2 230 80 -20 40 20.5
GMT-130-110T 1700 2110 1100 2890 2.5 400 80 -20 40 20.7
GMT-200-110S 1950 1990 1100 2780 7.2 230 81 -20 40 23.8
GMT-200-110T 1950 2100 1100 2890 2.5 400 81 -20 40 24

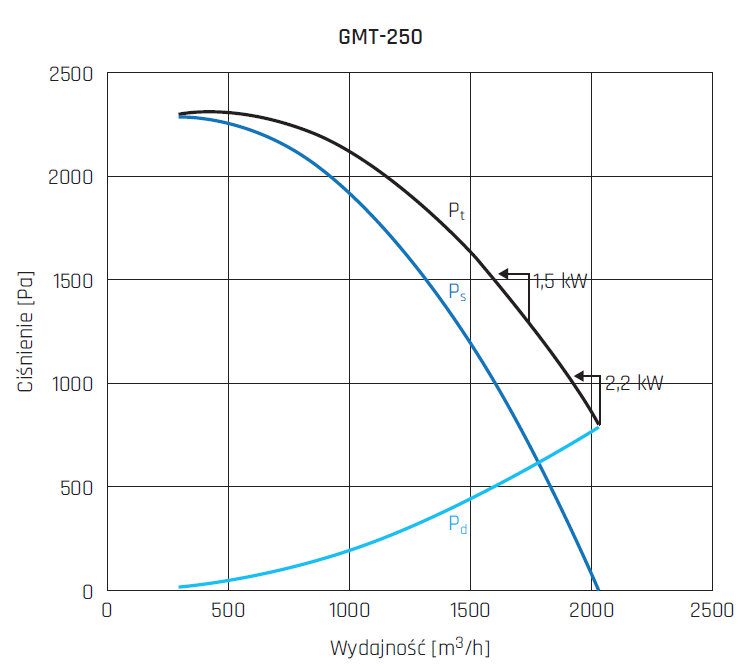

GMT-250-150T 1740 2400 1500 2880 3 400 82 -20 40 30.7
GMT-250-220T 2030 2400 2200 2895 4.5 400 82 -20 40 32.2
GMT-300-220T 2900 2315 2200 2895 4.5 400 82 -20 40 33.2
GMT-400-300T 3410 2380 3000 2870 6.3 400 84 -20 40 38.6

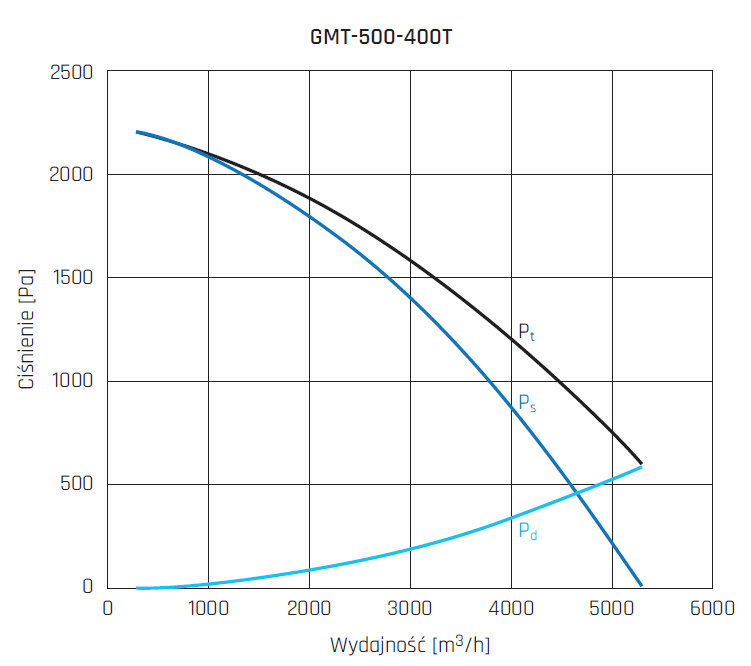

GMT-500-400T 5300 2225 4000 2870 7.2 400 85 -20 40 54.4
GMT-600-550T 6400 2350 5500 2890 9.8 400 88 -20 40 63
GMT-700-750T 7350 3530 7500 2885 14 400 91 -20 40 73
GMT-750-1100T 10100 2880 11000 2900 19.1 400 92 -20 40 101.5

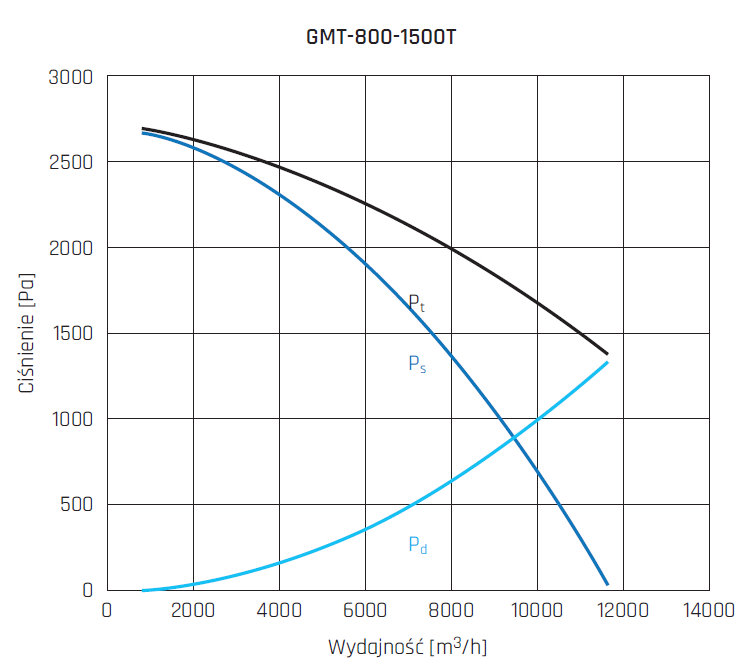

GMT-800-1500T 11530 2700 15000 2940 26 400 93 -20 40 132.8
GMT-900-1500T 6650 5335 15000 2940 26 400 94 -20 40 246.7
GMT-1200-1500T 8820 4490 15000 2940 26 400 95 -20 40 193.3

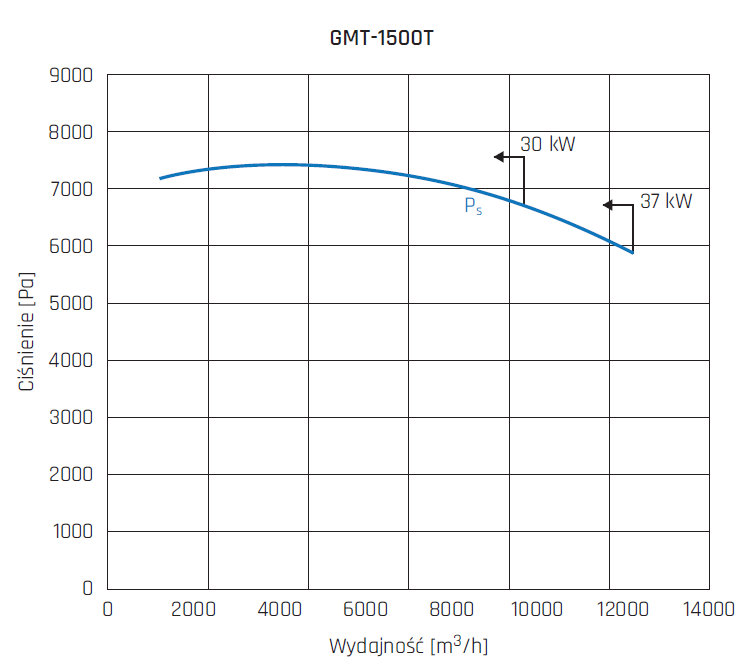

GMT-1500-3000T 10200 7645 30000 2950 53 400 99 -20 40 485
GMT-1500-3700T 12450 7645 37000 2955 63 400 99 -20 40 500

* mierzony w odległości 1.5m od wentylatora.

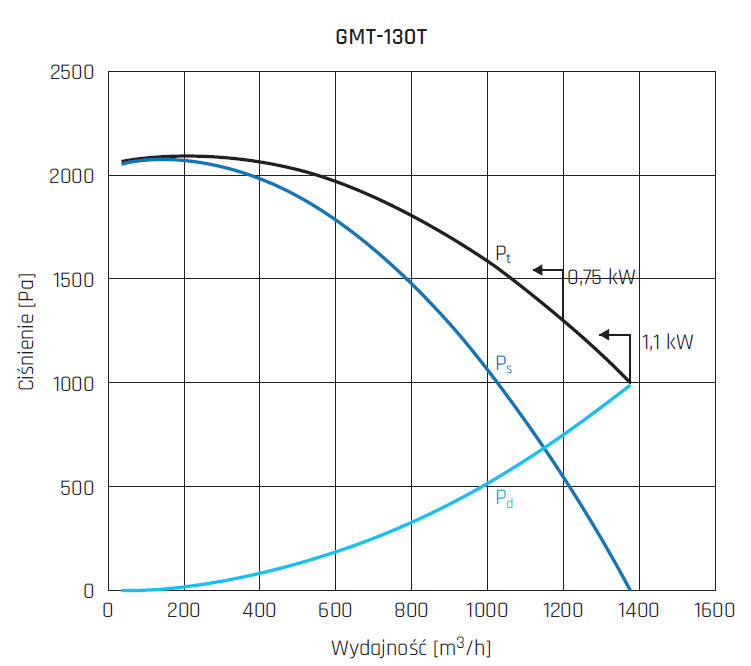

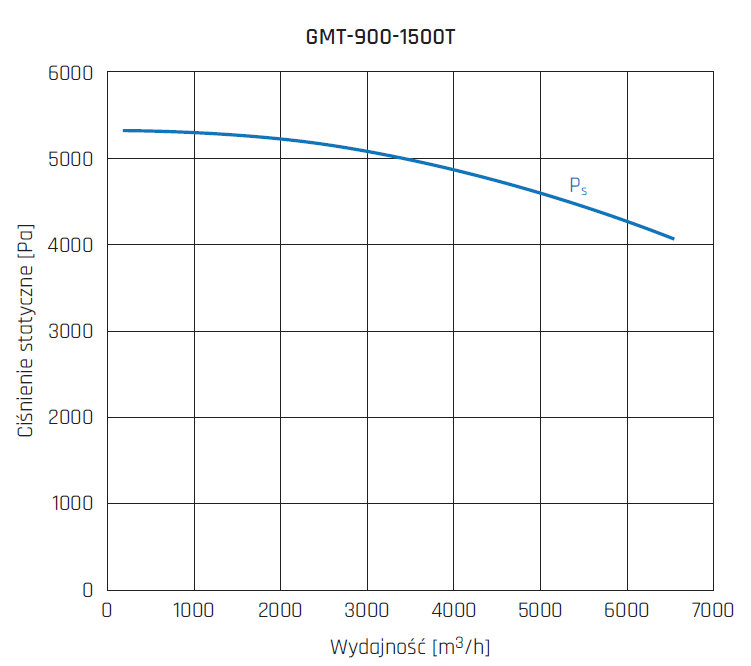

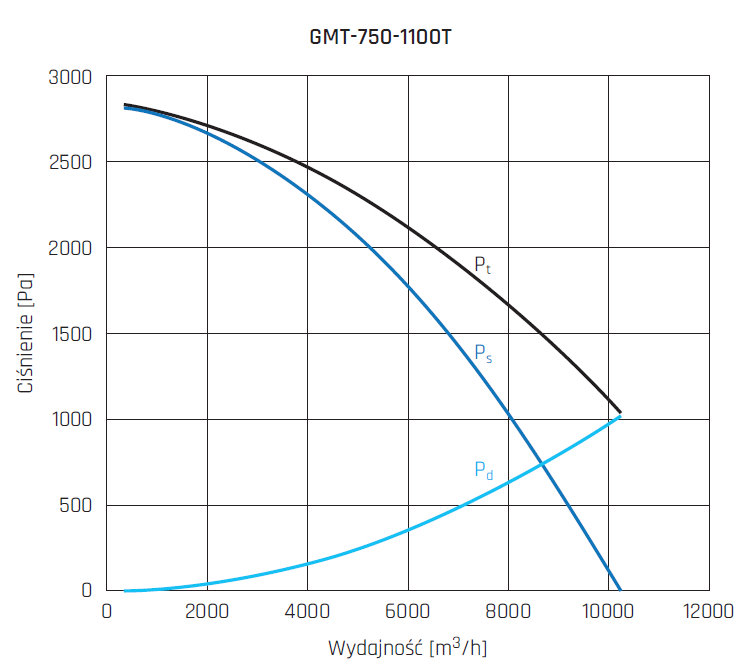

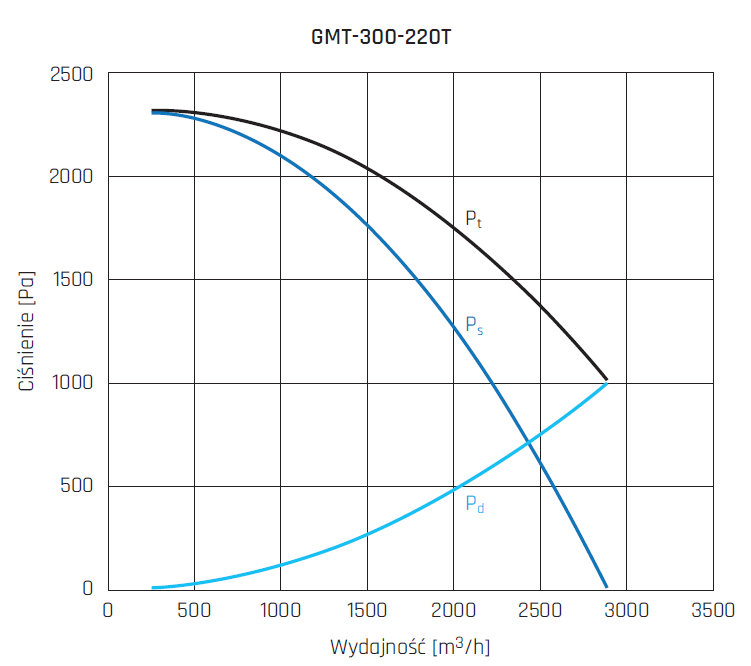

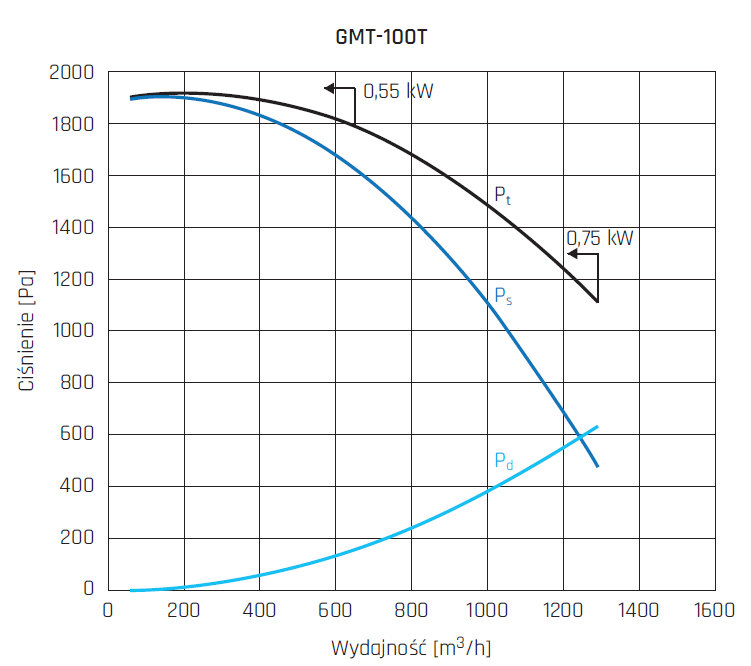

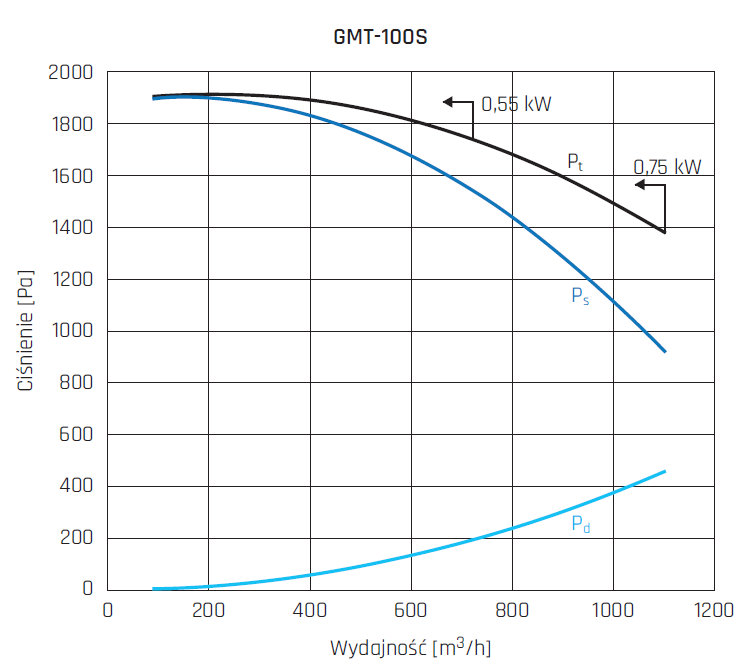

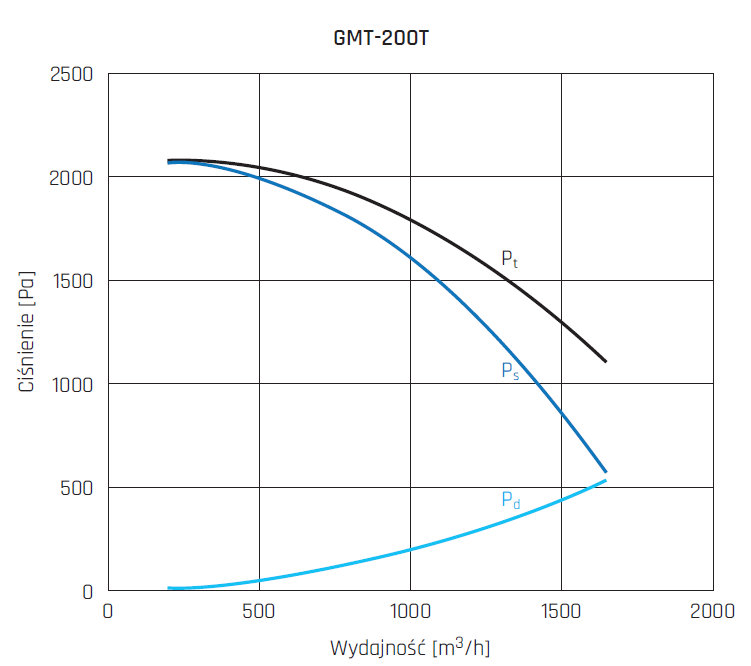

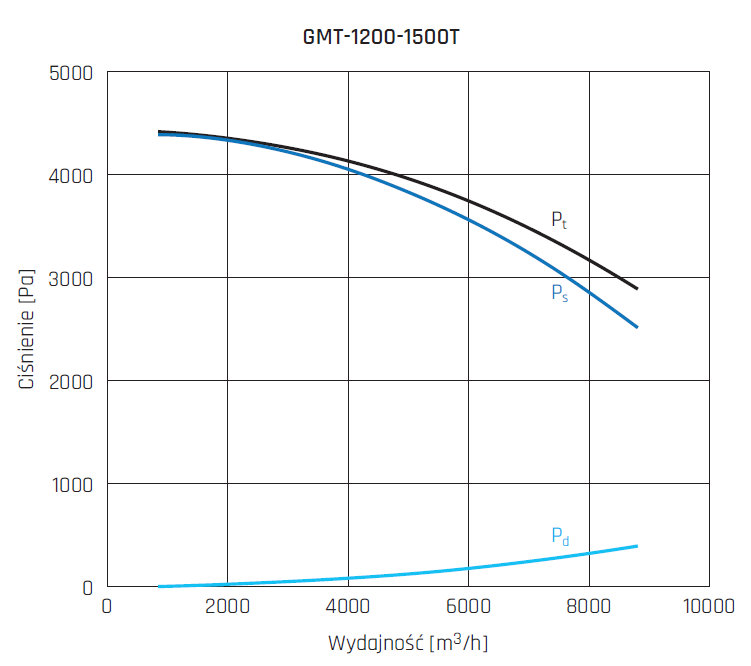

Typ A A1 B B1 C ØD E E1
mm mm mm mm mm mm mm mm
GMT-60-037S 382 332 432 382 330 98 170 50
GMT-60-037T 382 332 432 382 330 98 170 50
GMT-80-037S 382 332 432 382 397 158 170 50
GMT-80-037T 382 332 432 382 397 158 170 50
GMT-80-055S 382 332 432 382 397 158 170 50
GMT-80-055T 382 332 432 382 397 158 170 50
GMT-100-055S 413 362.5 463 422.5 393 158 192 50.5
GMT-100-055T 413 362.5 463 422.5 393 158 192 50.5
GMT-100-075S 413 362.5 463 422.5 393 158 192 50.5
GMT-100-075T 413 362.5 463 422.5 393 158 192 50.5
GMT-130-075S 413 362.5 463 422.5 427 158 192 50.5
GMT-130-075T 413 362.5 463 422.5 427 158 192 50.5
GMT-130-110S 413 362.5 463 422.5 427 158 192 50.5
GMT-130-110T 413 362.5 463 422.5 427 158 192 50.5
GMT-200-110S 503 456 571 489 424 158 222 48
GMT-200-110T 503 456 571 489 424 158 222 48
GMT-250-150T 503 456 571 489 463 158 222 48
GMT-250-220T 503 456 571 489 463 158 222 48
GMT-300-220T 503 456 571 489 494 198 222 48
GMT-400-300T 503 456 571 489 494 248 222 48
Typ F F1 G H I J K L
mm mm mm mm mm mm mm mm
GMT-60-037S 195 50 80 80 108 90 133 125
GMT-60-037T 195 50 80 80 108 90 133 125
GMT-80-037S 195 50 130 133 158 143 183 178
GMT-80-037T 195 50 130 133 158 143 183 178
GMT-80-055S 195 50 130 133 158 143 183 178
GMT-80-055T 195 50 130 133 158 143 183 178
GMT-100-055S 202 50.5 110 100 137 110 162 145
GMT-100-055T 202 50.5 110 100 137 110 162 145
GMT-100-075S 202 50.5 110 100 137 110 162 145
GMT-100-075T 202 50.5 110 100 137 110 162 145
GMT-130-075S 202 50.5 110 100 137 110 162 145
GMT-130-075T 202 50.5 110 100 137 110 162 145
GMT-130-110S 202 50.5 110 100 137 110 162 145
GMT-130-110T 202 50.5 110 100 137 110 162 145
GMT-200-110S 250 81 110 140 138 150 163 185
GMT-200-110T 250 81 110 140 138 150 163 185
GMT-250-150T 250 81 110 140 138 150 163 185
GMT-250-220T 250 81 110 140 138 150 163 185
GMT-300-220T 250 81 140 140 168 150 193 185
GMT-400-300T 250 81 140 140 168 150 193 185
Typ N1 N2 N3 N4 N5 N6 R T
mm mm mm mm mm mm mm mm
GMT-60-037S 12.5 26.5 66.5 106.5 120.5 133 374 70
GMT-60-037T 12.5 26.5 66.5 106.5 120.5 133 374 70
GMT-80-037S 12.5 26.5 91.5 156.5 170.5 183 347 95
GMT-80-037T 12.5 26.5 91.5 156.5 170.5 183 347 95
GMT-80-055S 12.5 26.5 91.5 156.5 170.5 183 347 95
GMT-80-055T 12.5 26.5 91.5 156.5 170.5 183 347 95
GMT-100-055S 12.5 26 81 136 149.5 162 304 103
GMT-100-055T 12.5 26 81 136 149.5 162 304 103
GMT-100-075S 12.5 26 81 136 149.5 162 304 103
GMT-100-075T 12.5 26 81 136 149.5 162 304 103
GMT-130-075S 12.5 26 81 136 149.5 162 394 103
GMT-130-075T 12.5 26 81 136 149.5 162 394 103
GMT-130-110S 12.5 26 81 136 149.5 162 394 103
GMT-130-110T 12.5 26 81 136 149.5 162 394 103
GMT-200-110S 12.5 26.5 81.5 136.5 150.5 163 483 99
GMT-200-110T 12.5 26.5 81.5 136.5 150.5 163 483 99
GMT-250-150T 12.5 26.5 81.5 136.5 150.5 163 483 99
GMT-250-220T 12.5 26.5 81.5 136.5 150.5 163 483 99
GMT-300-220T 12.5 26.5 96.5 166.5 180.5 193 483 114
GMT-400-300T 12.5 26.5 96.5 166.5 180.5 193 483 114

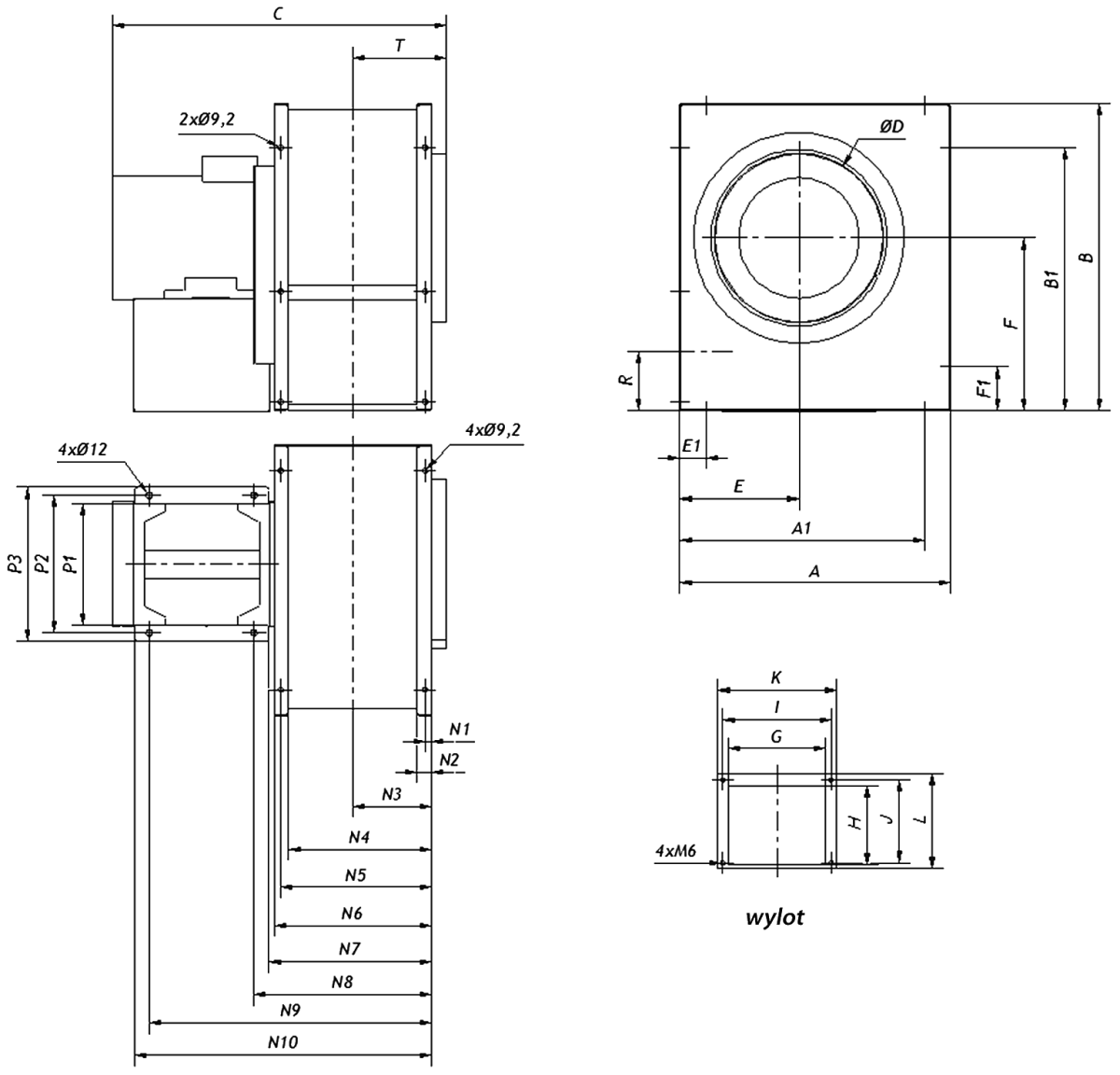

Typ A A1 B B1 C ØD E E1 F F1
mm mm mm mm mm mm mm mm mm mm
GMT-500-400T 504 456 573 490 620 250 222 48 322 82
GMT-600-550T 504 456 572 490 693 250 222 48 322 82
Typ G H I J K L N1
mm mm mm mm mm mm mm
GMT-500-400T 240 195 269 205 294 234 12.5
GMT-600-550T 280 195 309 205 334 234 12.5
Typ N2 N3 N4 N5 N6 N7 N8
mm mm mm mm mm mm mm
GMT-500-400T 27 147 267 256.5 294 303.6 331.6
GMT-600-550T 27 167 307 321.5 334 343 371
Typ N9 N10 P1 P2 P3 R T
mm mm mm mm mm mm mm
GMT-500-400T 526.6 554.6 287 256 233 110 174
GMT-600-550T 566 594 287 256 227 110 194

Typ A B C ØD E F G H I
mm mm mm mm mm mm mm mm mm
GMT-700-750T 656 848 686 315 262 522 240 286 273
GMT-750-1100T 656 848 703 315 262 527 240 286 273
GMT-800-1500T 656 848 794 355 262 527 240 286 273
Typ J K L M N1 N2 N3
mm mm mm mm mm mm mm
GMT-700-750T 315 303 340 56 35 80 320
GMT-750-1100T 315 303 340 52 50 130 335
GMT-800-1500T 315 303 340 52 50 130 335
Typ N4 N5 P1 P2 P3 R T
mm mm mm mm mm mm mm
GMT-700-750T 570 605 276 316 336 192 178
GMT-750-1100T 620 655 270 320 356 197 174
GMT-800-1500T 620 655 340 384 420 197 174

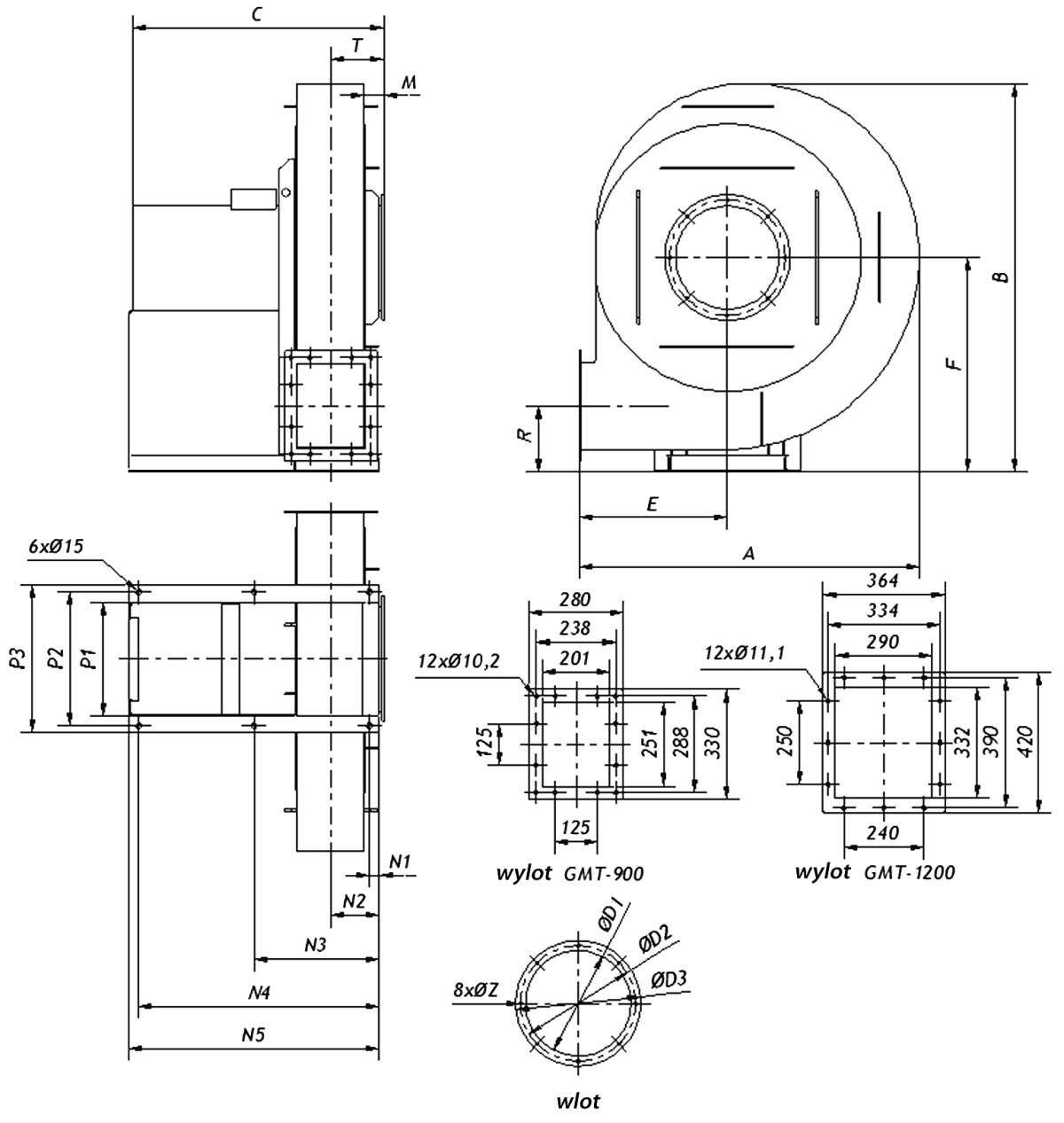

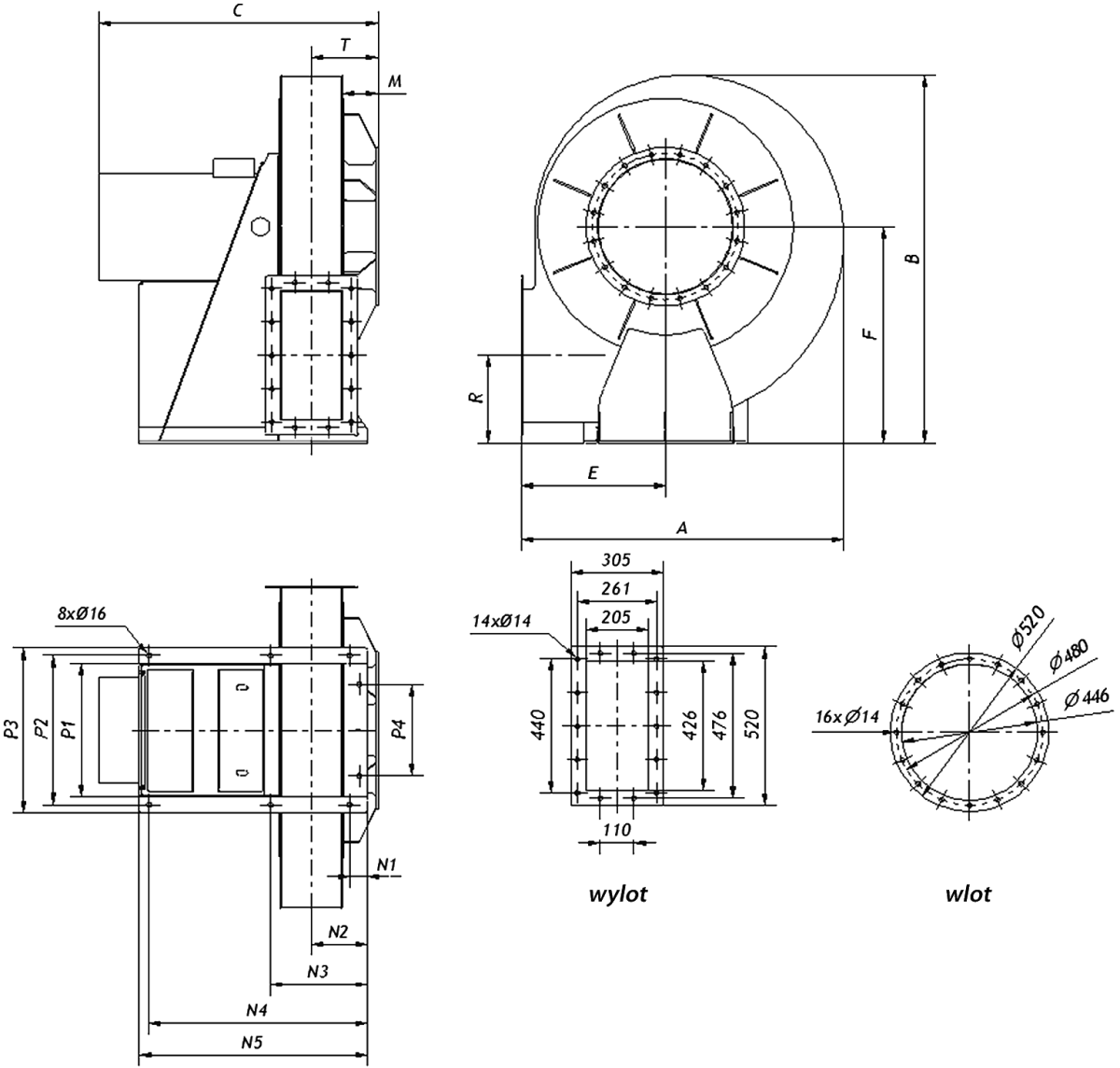

Typ A B C ØD1 ØD2 ØD3 E F M N1
mm mm mm mm mm mm mm mm mm mm
GMT-900-1500T 1016 1161 750 315 345 375 443 640 58 30
GMT-1200-1500T 788 927 837 400 450 500 335 549 52 25
Typ N2 N3 N4 N5 P1 P2 P3 R T ØZ
mm mm mm mm mm mm mm mm mm mm
GMT-900-1500T 145 375 720 750 340 400 440 197 158 8
GMT-1200-1500T 184 375 705 730 376.5 404 440 231 196 10

Typ A B C E F M N1 N2 N3
mm mm mm mm mm mm mm mm mm
GMT-1500-3000T 1058.5 1208 917.5 473.5 710 116.5 57 182.5 317
GMT-1500-3700T 1058.5 1208 917.5 473.5 710 116.5 57 182.5 317
Typ N4 N5 P1 P2 P3 P4 R T
mm mm mm mm mm mm mm mm
GMT-1500-3000T 717 749 440 490 540 300 288 219
GMT-1500-3700T 717 749 440 490 540 300 288 219
