Nazwa
GMB
Producent
Venture Industries
Opis

Średniociśnieniowe wentylatory o napędzie bezpośrednim.

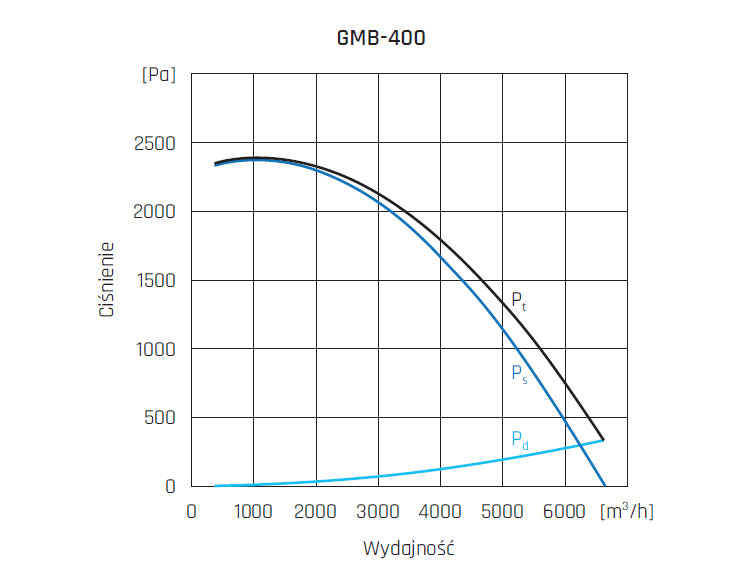

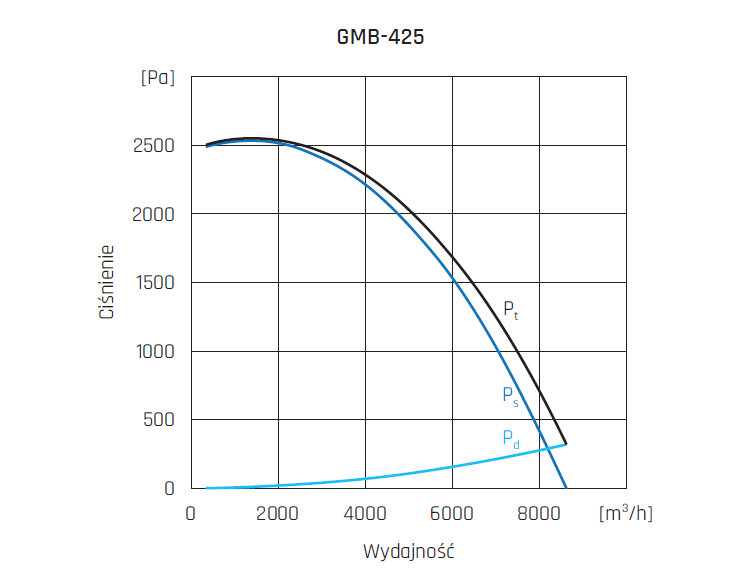

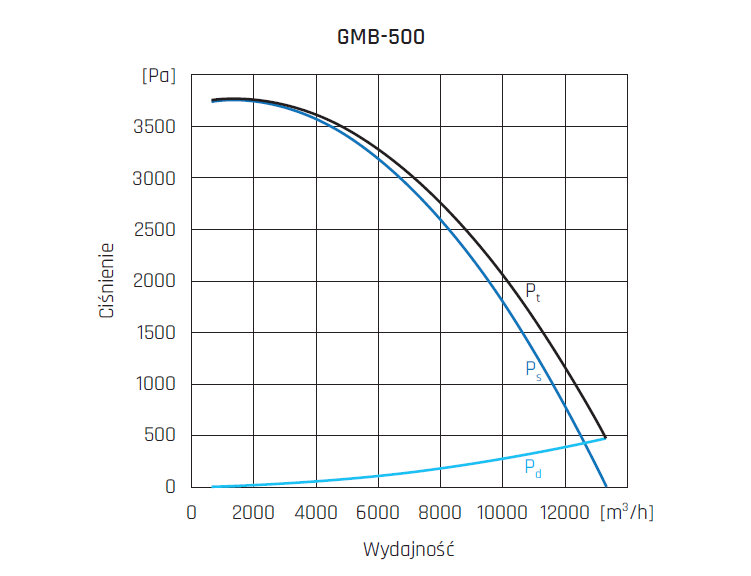

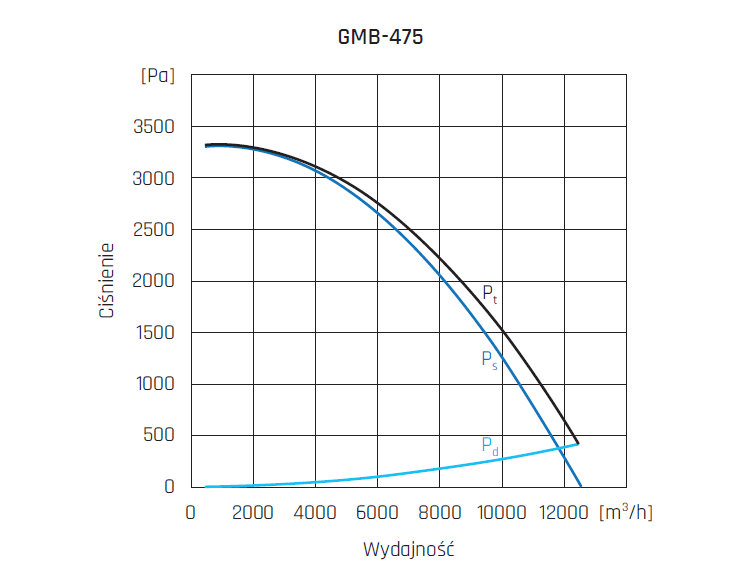

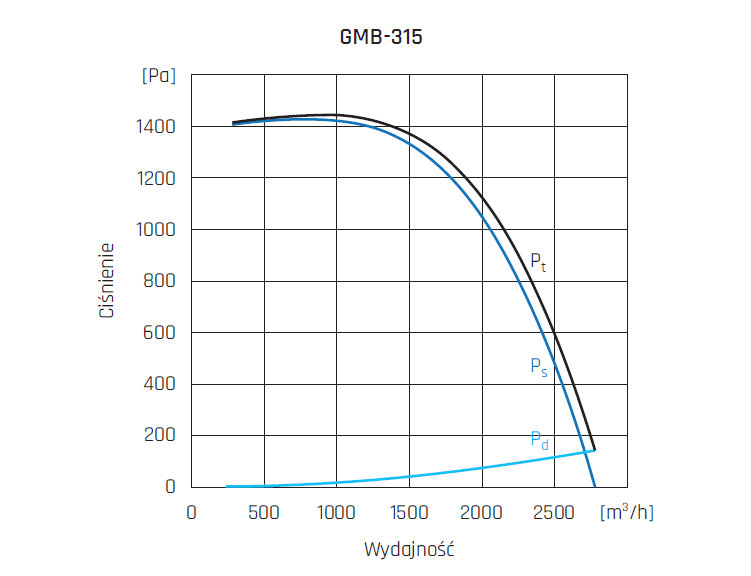

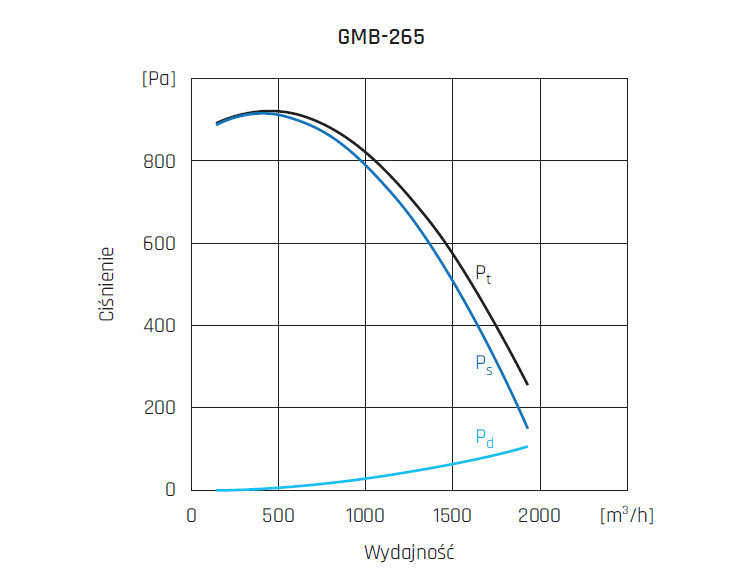

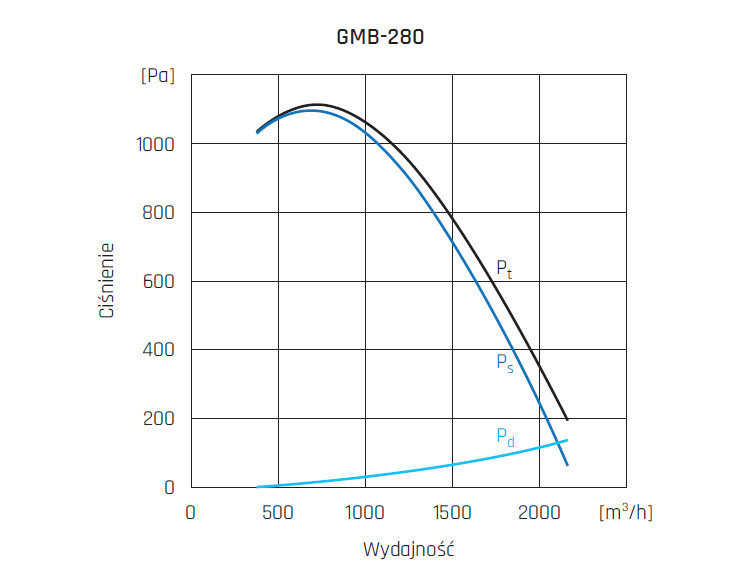

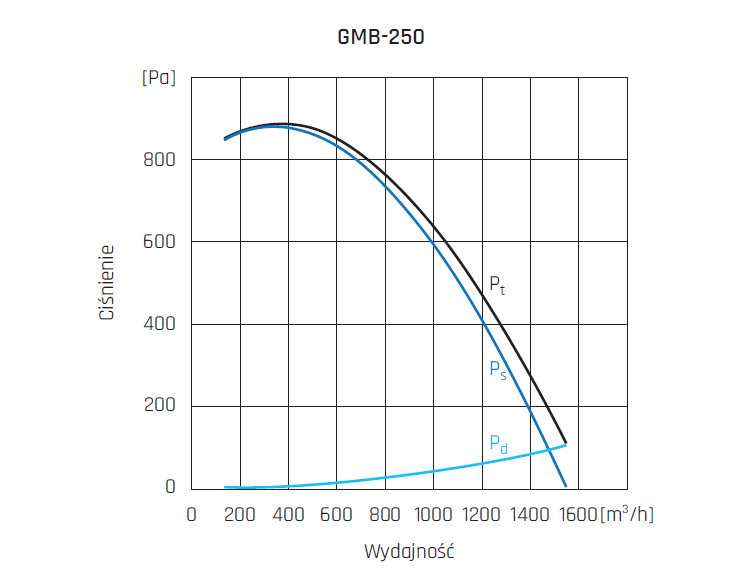

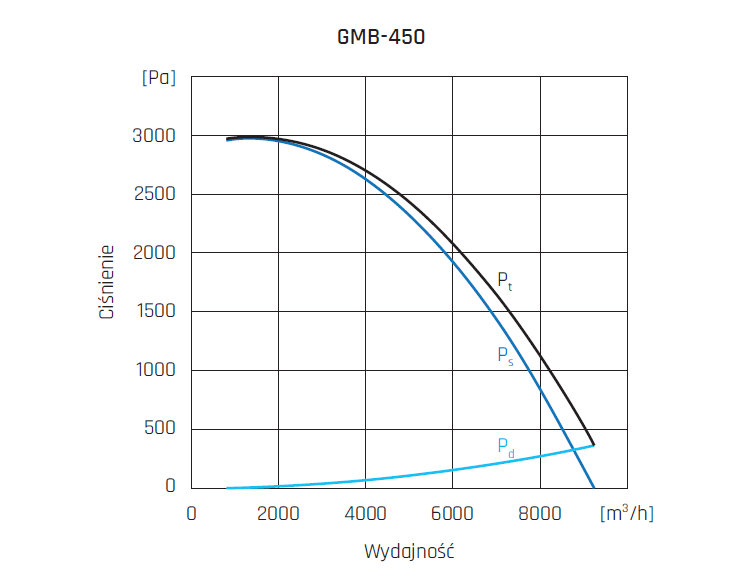

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów transportu lekko zanieczyszczonego powietrza. Typowe zastosowania:

  • tłoczenie powietrza w procesach technologicznych,
  • systemy chłodzenia,
  • układy suszenia powietrza.

SILNIK ELEKTRYCZNY

  • asynchroniczny, trójfazowy, 230/400V 50Hz lub 400/690V 50Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej

KONSTRUKCJA

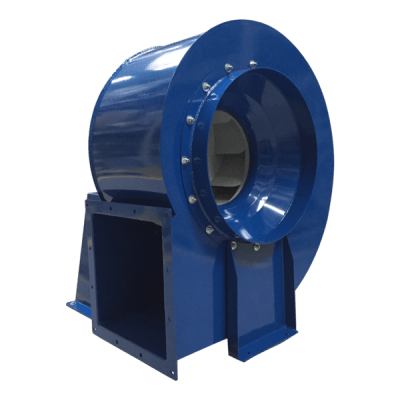

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik z blachy stalowej z łopatami pochylonymi do tyłu, malowany farbą podkładową, wyważany dynamicznie wg ISO 1940-1

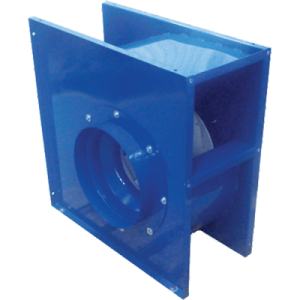

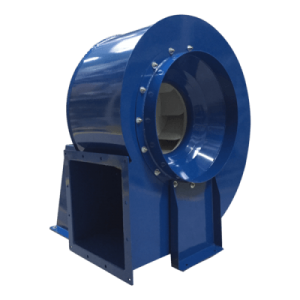

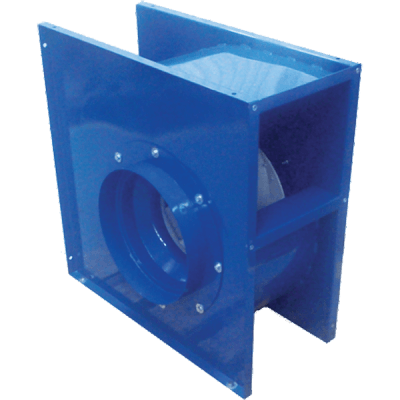

  • obudowa prostokątna z blachy stalowej (modele 250 do 400), obudowa spiralna z blachy stalowej (modele 425 i większe)
  • wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3)
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG90 (modele 250 do 355), figura LG270 (modele 400 i większe)

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • malowanie w wyższej kategorii korozyjności
  • obudowa i podstawa z blachy stalowej ocynkowanej
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
  • obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • maksymalna temperatura tłoczonego medium powyżej 80°C
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
  • napęd pasowy
MODELE 250 DO 400 MODELE 425 I WIĘKSZE
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
GMB-250-037T 1550 880 370 2870 0.95 400 61 -20 40 25
GMB-265-055T 1930 920 550 2790 1.35 400 62 -20 40 31
GMB-280-075T 2160 1100 750 2890 1.7 400 72 -20 40 35
GMB-315-110T 2820 1460 1100 2890 2.5 400 73 -20 40 39
GMB-355-220T 4200 1810 2200 2895 4.6 400 75 -20 40 63
GMB-400-300T 6650 2400 3000 2880 6.3 400 77 -20 40 73
GMB-425-400T 8600 2600 4000 2895 7.2 400 76 -20 40 120
GMB-450-550T 9300 2900 5500 2890 9.8 400 78 -20 40 131
GMB-475-750T 12500 3400 7500 2930 13.7 400 77 -20 40 177
GMB-500-1100T 13350 3750 11000 2900 19.1 400 81 -20 40 185

* mierzony w odległości 1.5m od wentylatora.

Typ A B C ØD1 E F G H I
mm mm mm mm mm mm mm mm mm
GMB-250-037T 500 500 422 225 225 214 180 180 210
GMB-265-055T 550 550 464 250 245 235 200 200 230
GMB-280-075T 550 550 486 250 245 235 200 200 230
GMB-315-110T 600 600 522 315 268 251 224 224 255
GMB-355-220T 670 670 615 315 293 284 250 250 280
Typ J K L M1 S T U1 U2
mm mm mm mm mm mm mm mm
GMB-250-037T 210 234 234 40 383 133 50 450
GMB-265-055T 230 254 254 40 423 143 50 500
GMB-280-075T 230 254 254 40 423 143 50 500
GMB-315-110T 255 278 278 51 461 166 50 550
GMB-355-220T 280 304 304 51 518 179 50 620
Typ W1 W2 X ØO X1 ØO1 X2 ØO2
mm mm mm mm mm mm mm mm
GMB-250-037T 50 450 4 9 8 9 14 9
GMB-265-055T 50 500 4 9 8 9 14 9
GMB-280-075T 50 500 4 9 8 9 14 9
GMB-315-110T 50 550 4 9 8 9 14 9
GMB-355-220T 50 620 4 9 8 11 14 9

Typ A B C ØD1 E F G1 H1 I
mm mm mm mm mm mm mm mm mm
GMB-400-300T 750 750 656 400 322 433 140 140 310
Typ J K L M S T U1 U2 W1
mm mm mm mm mm mm mm mm mm
GMB-400-300T 310 340 340 60 170 206 50 700 50
Typ W2 X ØO X1 ØO1 X2 ØO2 X3 ØO3
mm mm mm mm mm mm mm mm mm
GMB-400-300T 700 8 9 8 9 14 9 4 10

Typ A B C ØD1 E F G H
mm mm mm mm mm mm mm mm
GMB-425-400T 723 864 719 400 318 512 324 322
GMB-450-550T 723 864 719 400 318 512 324 322
GMB-475-750T 802 962 870 500 348 566 365 363
GMB-500-1100T 802 962 870 500 348 566 365 363
Typ G1 H1 I J K L M
mm mm mm mm mm mm mm
GMB-425-400T 125 361 361 361 397 397 60
GMB-450-550T 125 361 361 361 397 397 60
GMB-475-750T 125 125 401 401 437 437 60
GMB-500-1100T 125 125 401 401 437 437 60
Typ S T P1 P2 N1 N2 N3
mm mm mm mm mm mm mm
GMB-425-400T 216 460 513 30 270 466 632
GMB-450-550T 216 460 513 30 270 466 632
GMB-475-750T 233 246 500 545 40 360 586
GMB-500-1100T 233 246 500 545 40 360 586
Typ N4 N5 N6 X ØO X2 ØO2
mm mm mm mm mm mm mm
GMB-425-400T 672 672 692 12 12 6 12
GMB-450-550T 672 672 692 12 12 6 12
GMB-475-750T 772 812 12 12 12 6 12
GMB-500-1100T 772 812 12 12 12 6 12
