Niskociśnieniowe wentylatory z napędem bezpośrednim

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów transportu agresywnych gazów bez zanieczyszczeń. Typowe zastosowania:

  • tłoczenie powietrza w procesach produkcyjnych,
  • układy chłodzące, suszące,
  • urządzenia chłodnicze i klimatyzacyjne.

KONSTRUKCJA

  • niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik zgrzewany z blachy stalowej nierdzewnej 1.4301 z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1
  • obudowa spawana z blachy stalowej nierdzewnej 1.4301
  • podstawa pod silnik w modelu 160
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG270 (oprócz modelu 160)
  • figura LG90 (model 160)

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230 V, 50 Hz
  • asynchroniczny, trójfazowy, 230/400 V, 50 Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej (silniki trójfazowe)

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik jednofazowy przystosowany do regulacji napięciowej
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

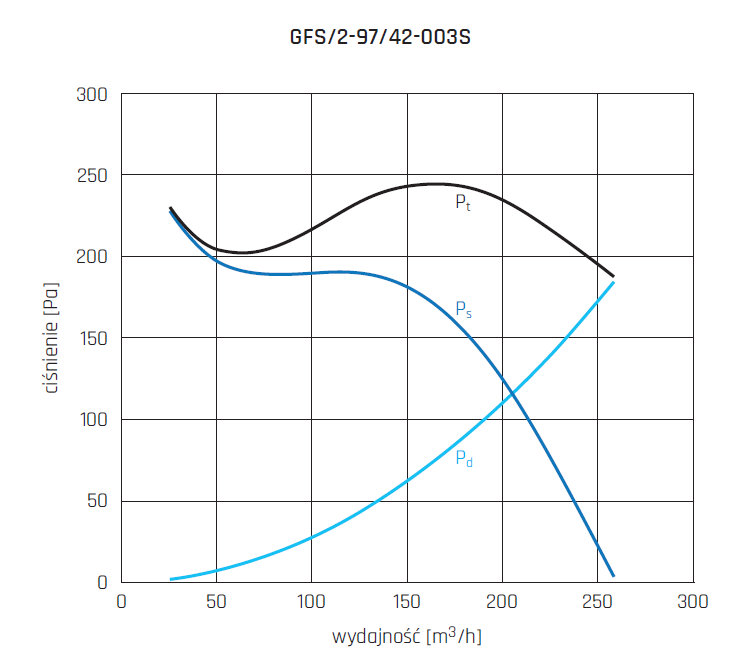

GFS/2-97/42-003S 260 230 30 2850 0.9 230 48 -20 40 4.1

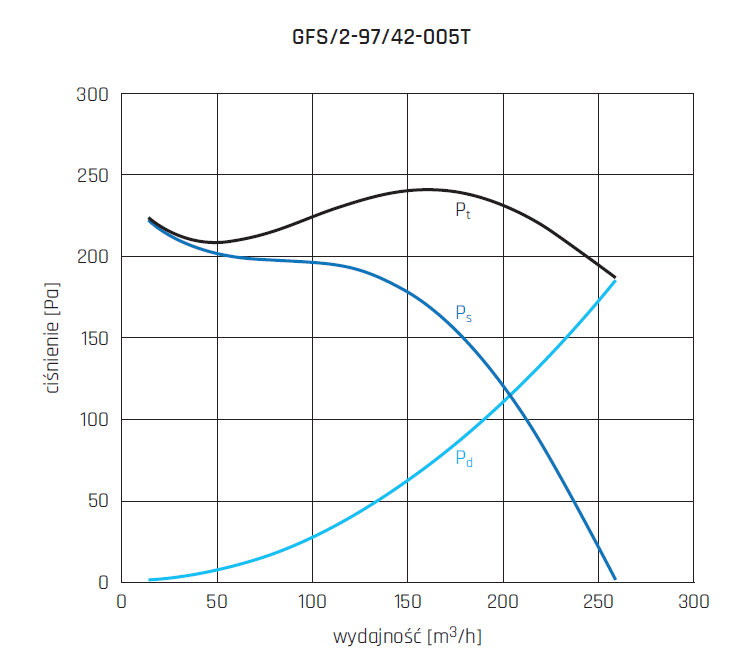

GFS/2-97/42-005T 260 225 50 2900 0.32 400 48 -20 40 4

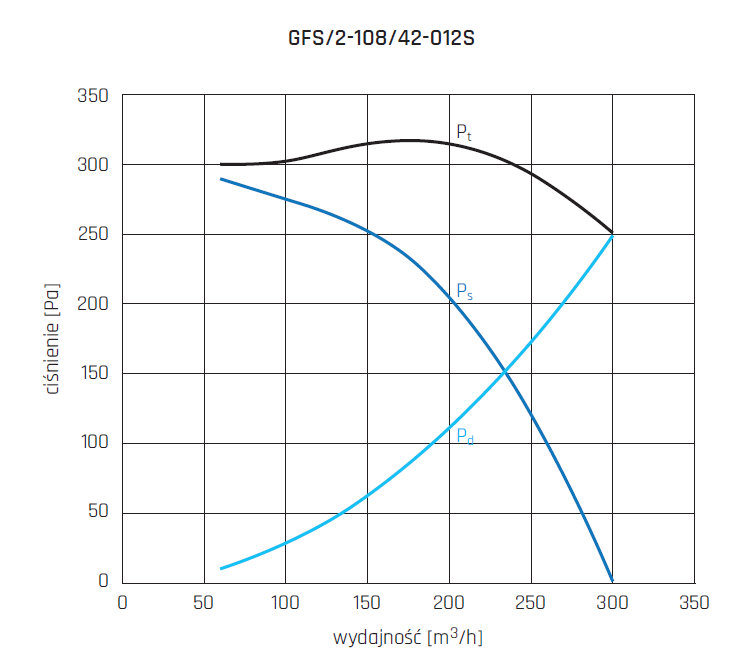

GFS/2-108/42-012S 300 290 120 2800 1.3 230 57 -20 40 4.4
GFS/2-108/42-009T 325 350 90 2820 0.35 400 57 -20 40 4.3

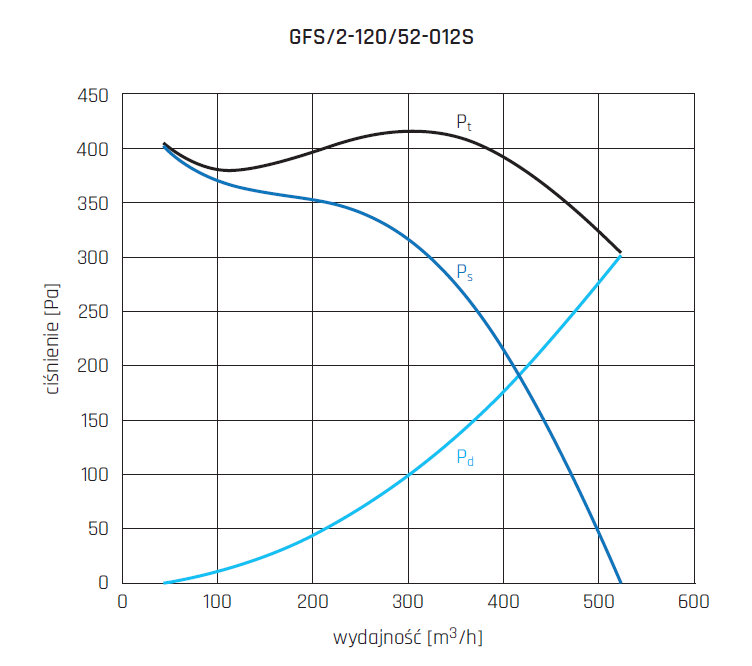

GFS/2-120/52-012S 525 400 120 2800 1.3 230 66 -20 40 5.4
GFS/2-120/52-012T 525 400 120 2800 0.4 400 66 -20 40 5.2

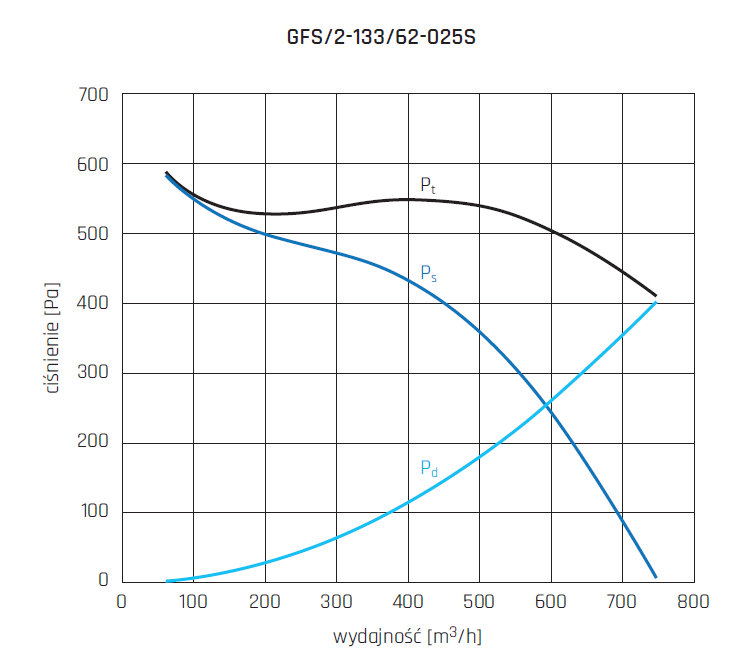

GFS/2-133/62-025S 750 590 250 2760 1.9 230 68 -20 40 6.4

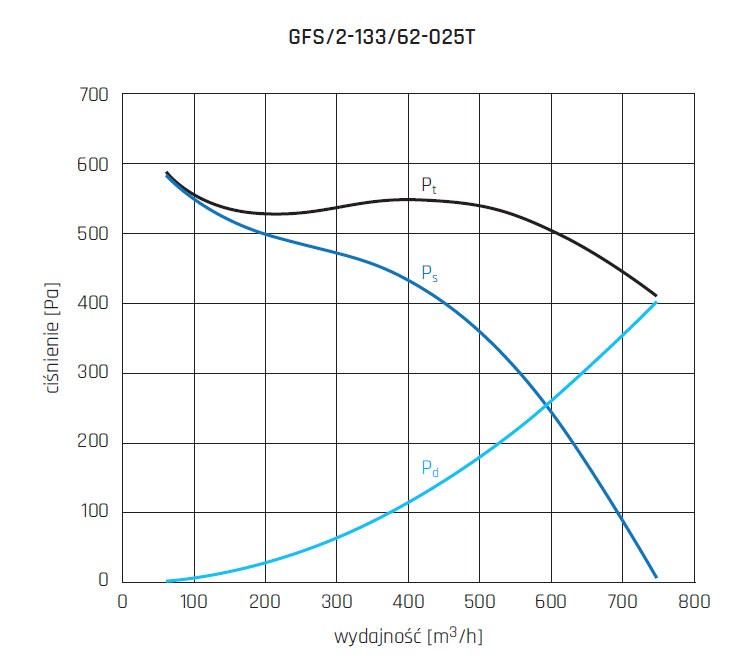

GFS/2-133/62-025T 750 590 250 2760 0.65 400 68 -20 40 6.3

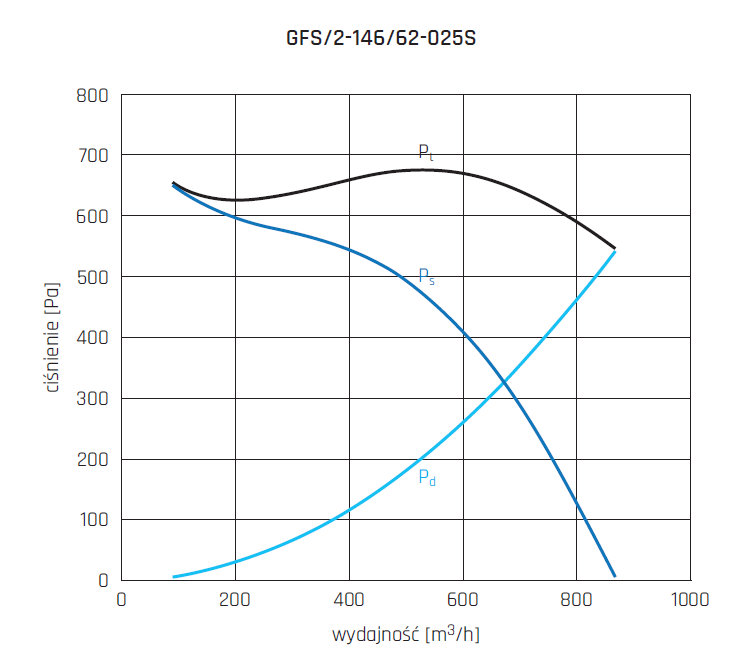

GFS/2-146/62-025S 870 660 250 2760 1.9 230 69 -20 40 7.4
GFS/2-146/62-025T 760 545 250 2760 0.65 400 69 -20 40 7.2

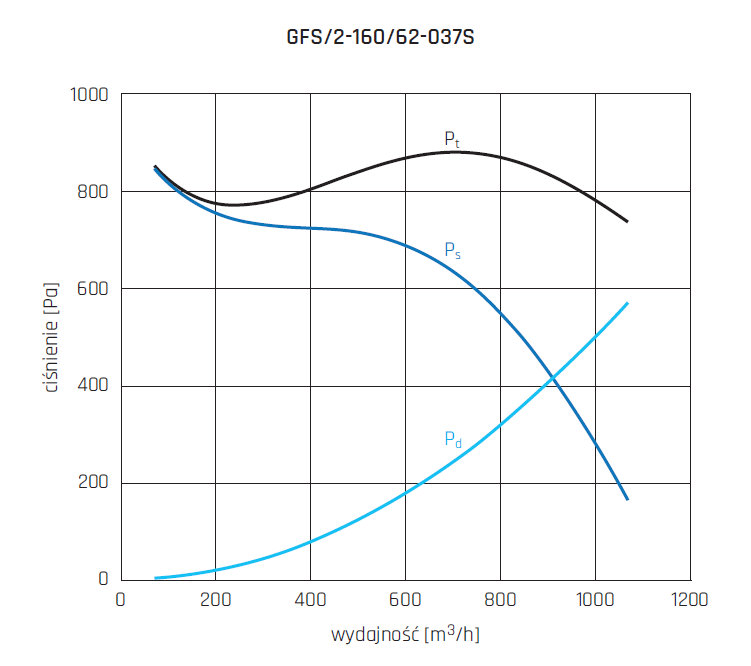

GFS/2-160/62-037S 1070 860 370 2760 3 230 71 -20 40 11.2

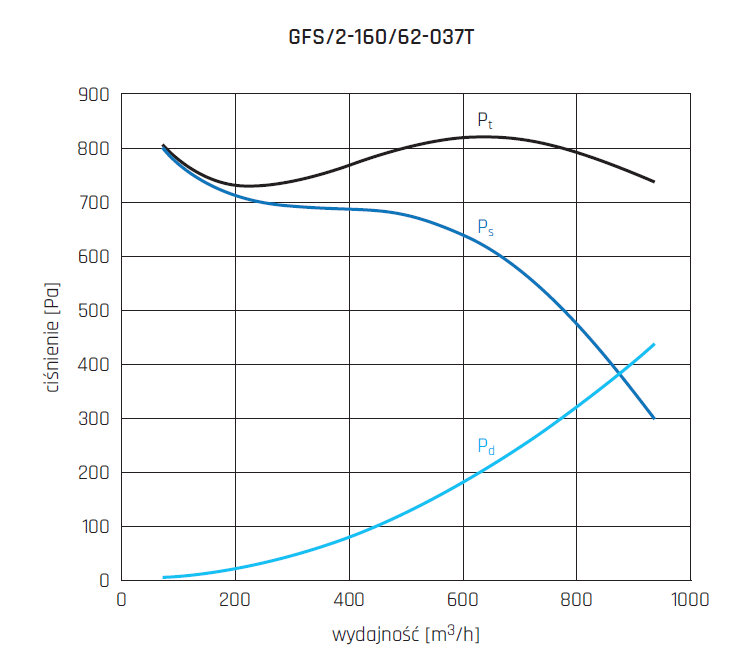

GFS/2-160/62-037T 940 800 370 2800 1 400 71 -20 40 9.9

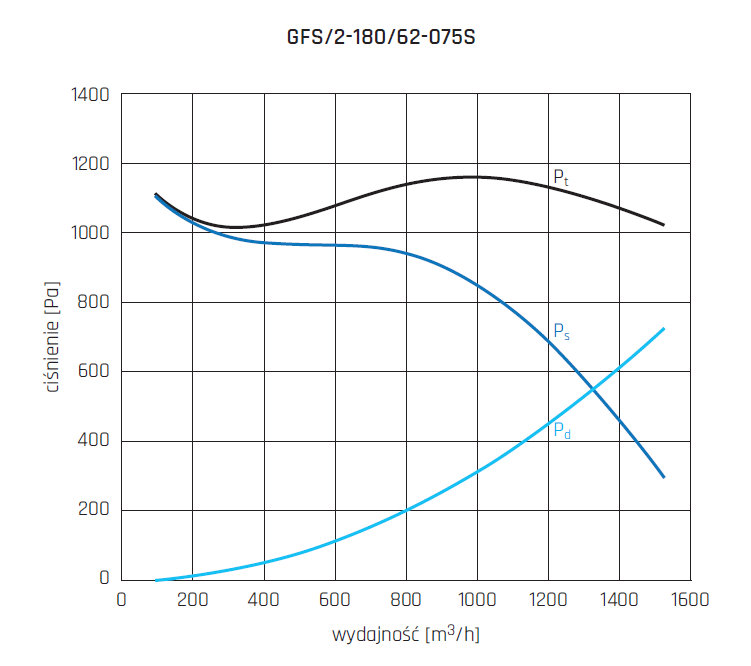

GFS/2-180/62-075S 1530 1120 750 2800 5 230 73 -20 40 14.2
GFS/2-180/62-075T 1315 1110 750 2890 1.7 400 73 -20 40 15.1

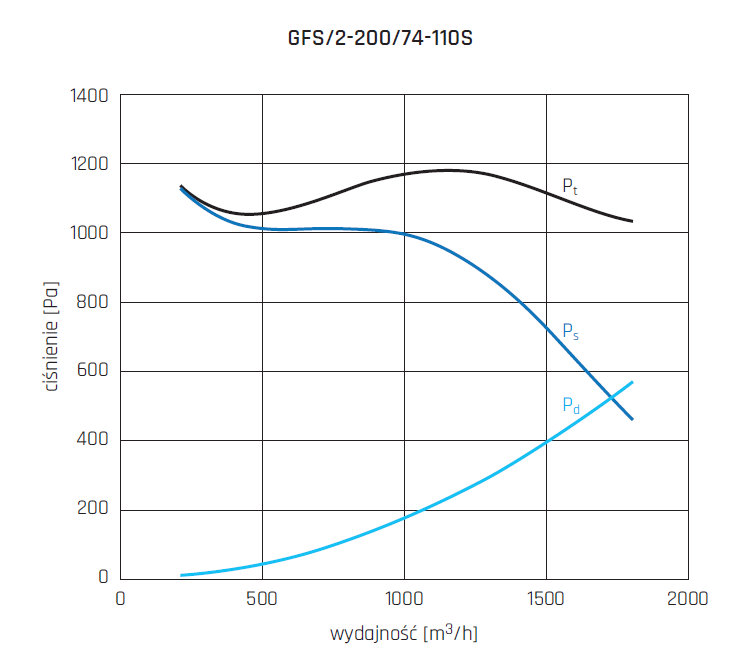

GFS/2-200/74-110S 1810 1130 1100 2800 7.2 230 79 -20 40 19.2

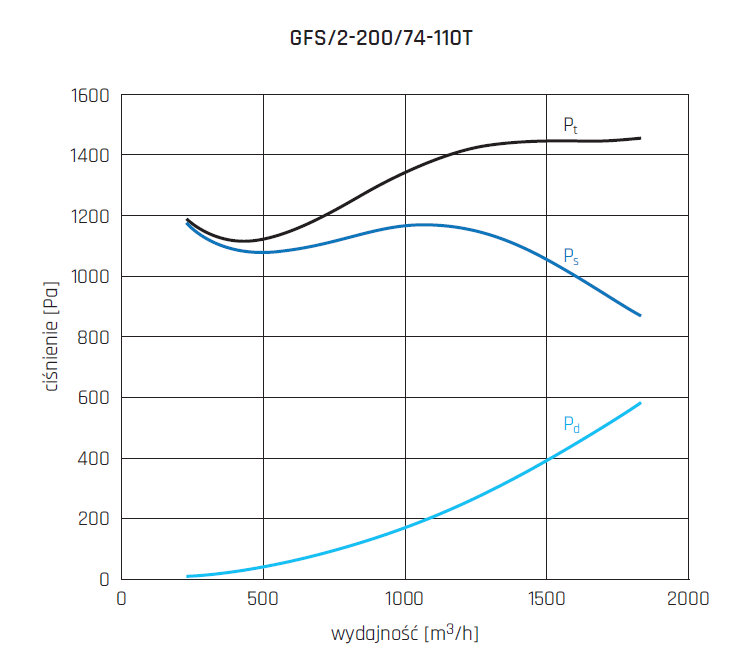

GFS/2-200/74-110T 1810 1180 1100 2890 2.5 400 79 -20 40 19.5

* mierzony w odległości 1.5m od wentylatora.

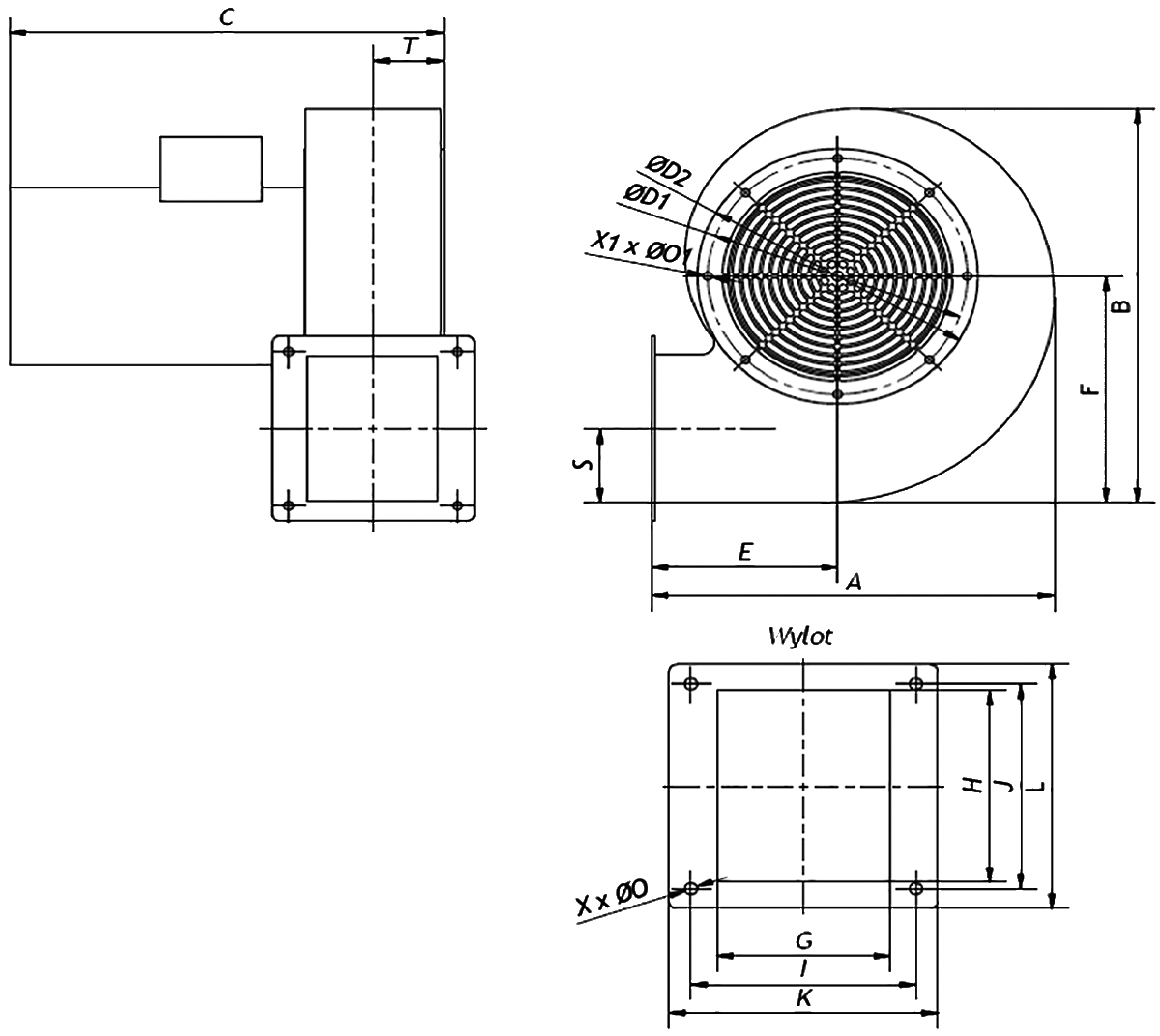

Typ A B C D1 D2 E F G H I
mm mm mm mm mm mm mm mm mm mm
GFS/2-97/42-003S 197 200 238 125 135 99 115 64 64 76
GFS/2-97/42-005T 197 200 238 125 135 99 115 64 64 76
GFS/2-108/42-012S 197 200 238 125 135 99 115 64 64 76
GFS/2-108/42-009T 197 200 238 125 135 99 115 64 64 76
GFS/2-120/52-012S 217 222 264 138 150 105 127 81 80 96
GFS/2-120/52-012T 217 222 264 138 150 105 127 81 80 96
GFS/2-133/62-025S 238 245 288 150 160 113 142 91 88 115
GFS/2-133/62-025T 238 245 288 150 160 113 142 91 88 115
GFS/2-146/62-025S 256 270 304 165 175 121 155 91 87 115
GFS/2-146/62-025T 256 270 304 165 175 121 155 91 87 115
GFS/2-180/62-075S 310 334 334 200 216 143 191 100 122 130
GFS/2-180/62-075T 310 334 334 200 216 143 191 100 122 130
GFS/2-200/74-110S 368 374 399 222 235 180 213 119 137 143
GFS/2-200/74-110T 368 374 399 222 235 180 213 119 137 143
Typ J K L S T X O X1 O1
mm mm mm mm mm mm mm mm mm
GFS/2-97/42-003S 76 90 90 34 36 4 6 8 4
GFS/2-97/42-005T 76 90 90 34 36 4 6 8 4
GFS/2-108/42-012S 76 90 90 34 36 4 6 8 4
GFS/2-108/42-009T 76 90 90 34 36 4 6 8 4
GFS/2-120/52-012S 96 114 114 42 44 4 7 8 4
GFS/2-120/52-012T 96 114 114 42 44 4 7 8 4
GFS/2-133/62-025S 105 130 120 45 49 4 7 6 4
GFS/2-133/62-025T 105 130 120 45 49 4 7 6 4
GFS/2-146/62-025S 105 130 120 45 49 4 7 8 5
GFS/2-146/62-025T 105 130 120 45 49 4 7 8 5
GFS/2-180/62-075S 130 155 155 63 54 4 7 8 5
GFS/2-180/62-075T 130 155 155 63 54 4 7 8 5
GFS/2-200/74-110S 160 163 180 70 64 4 7 8 5
GFS/2-200/74-110T 160 163 180 70 64 4 7 8 5

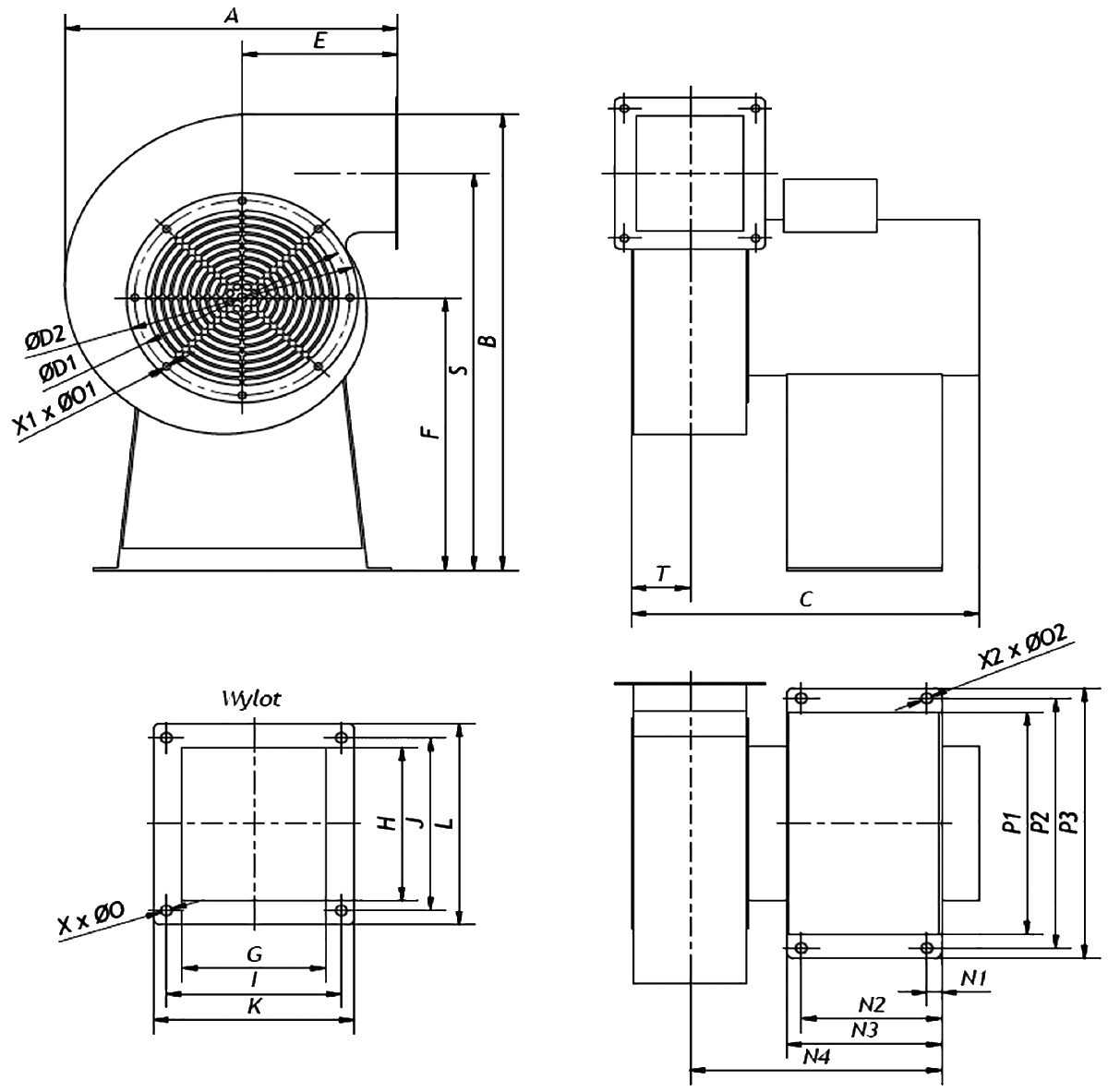

Typ A B C D1 D2 E F
