Nazwa
GFB
Producent
Venture Industries
Opis

Niskociśnieniowe wentylatory o napędzie bezpośrednim

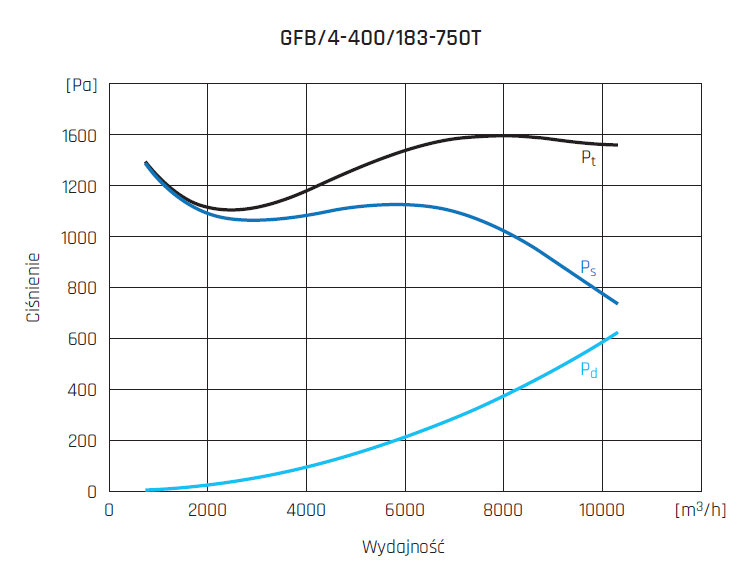

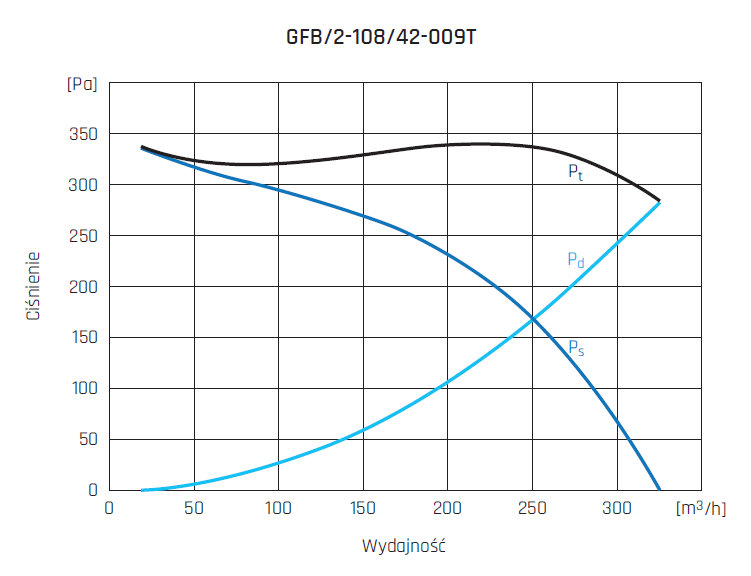

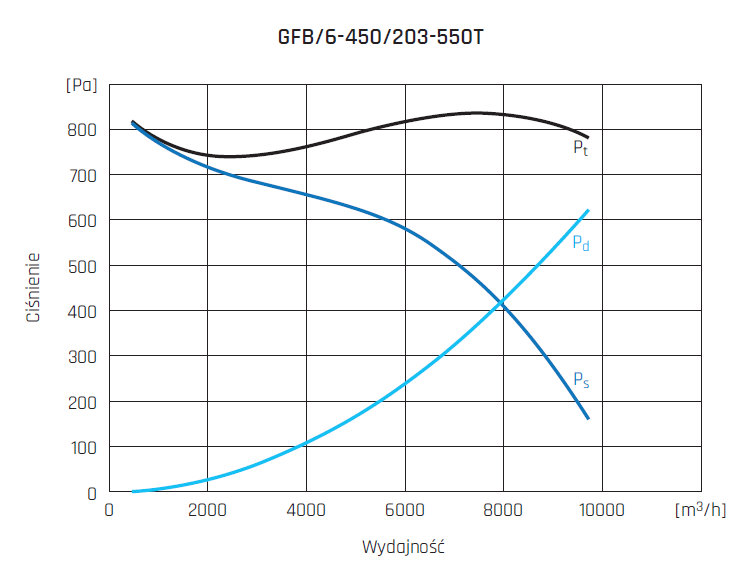

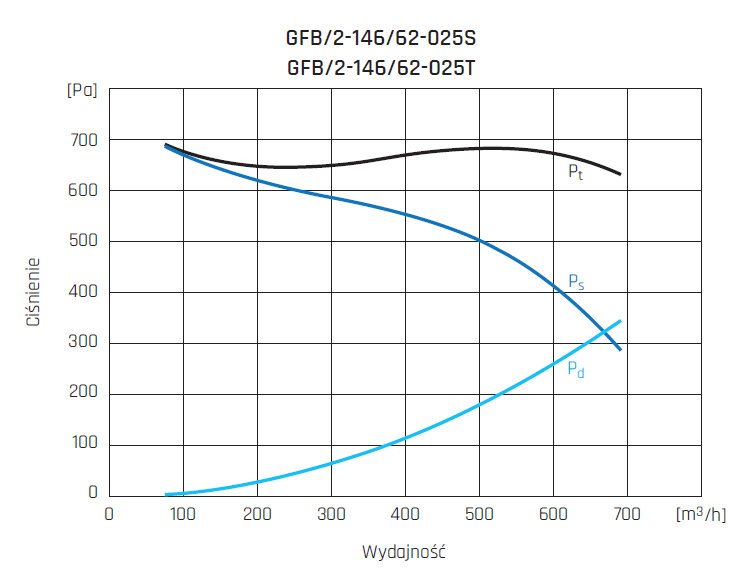

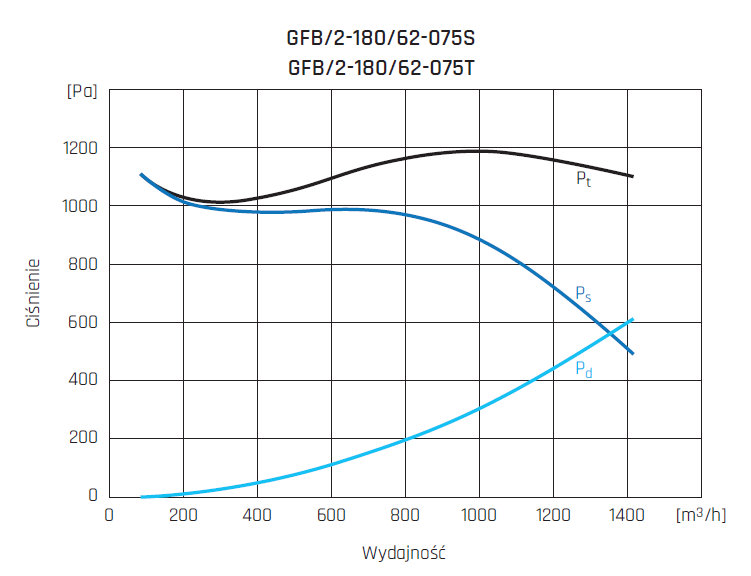

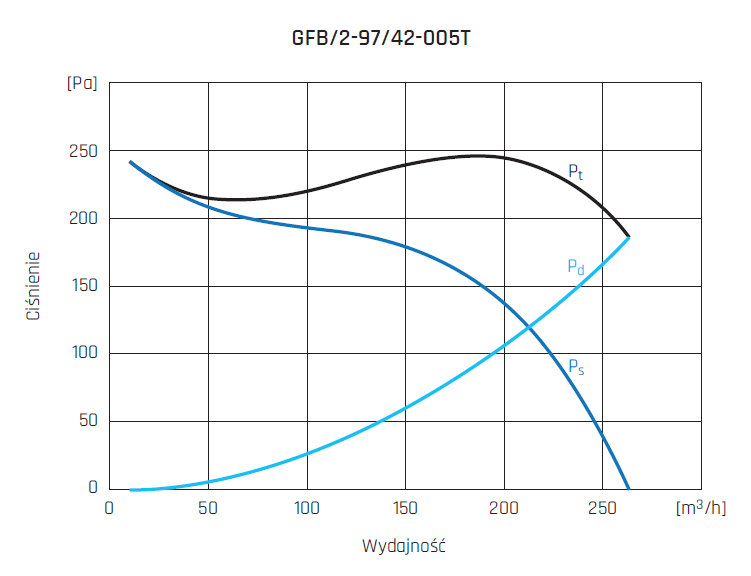

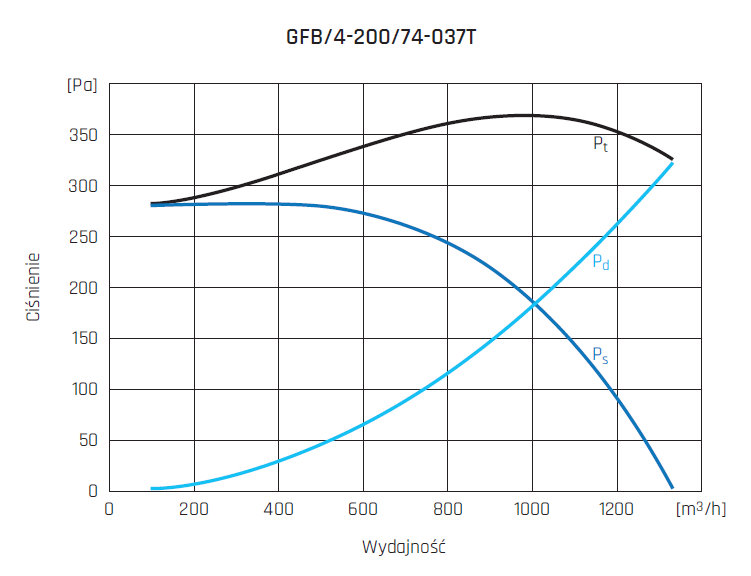

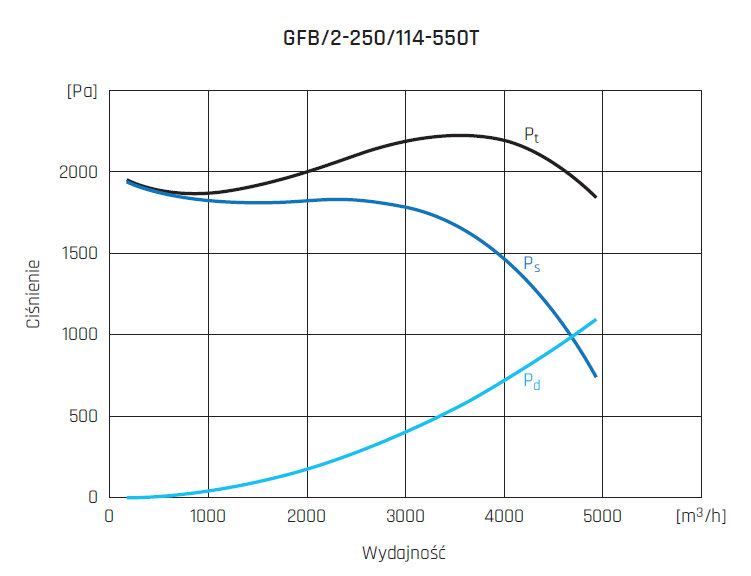

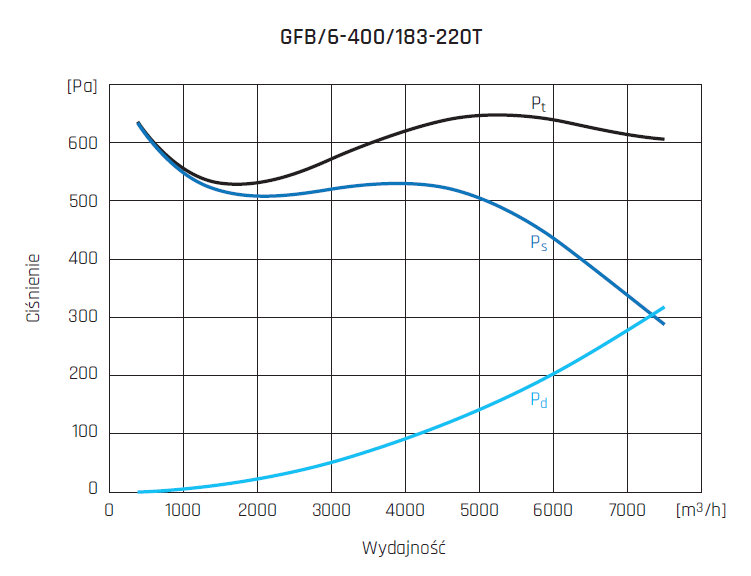

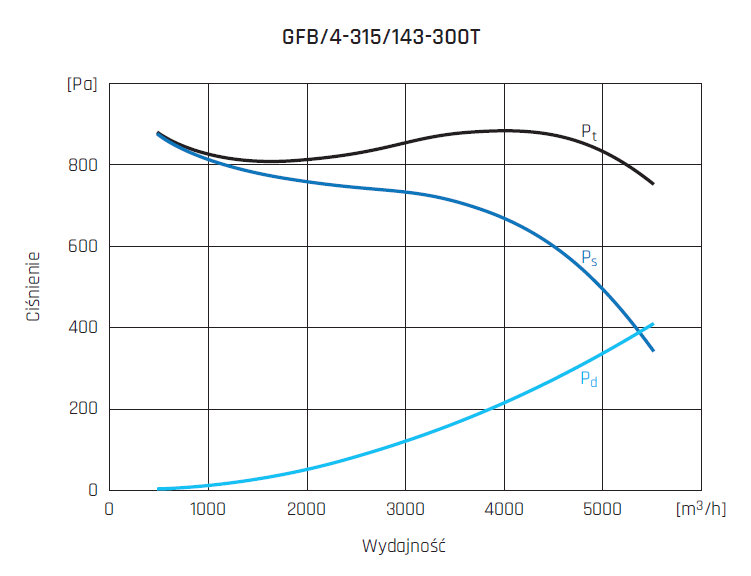

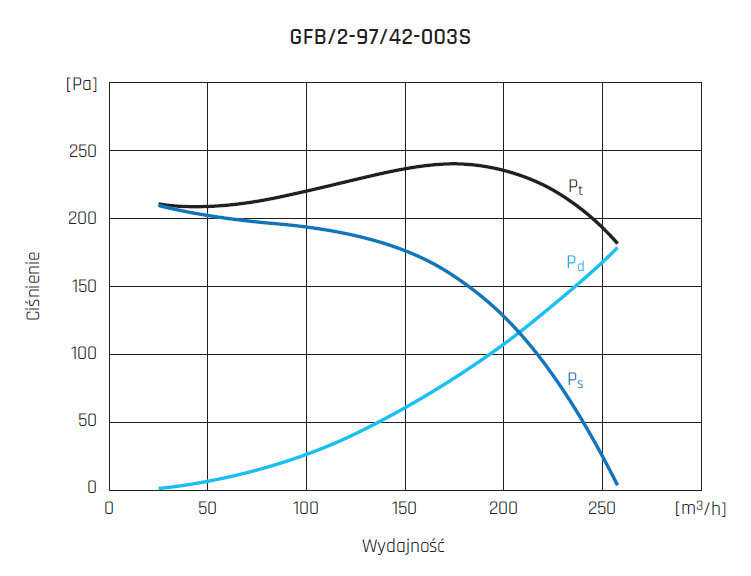

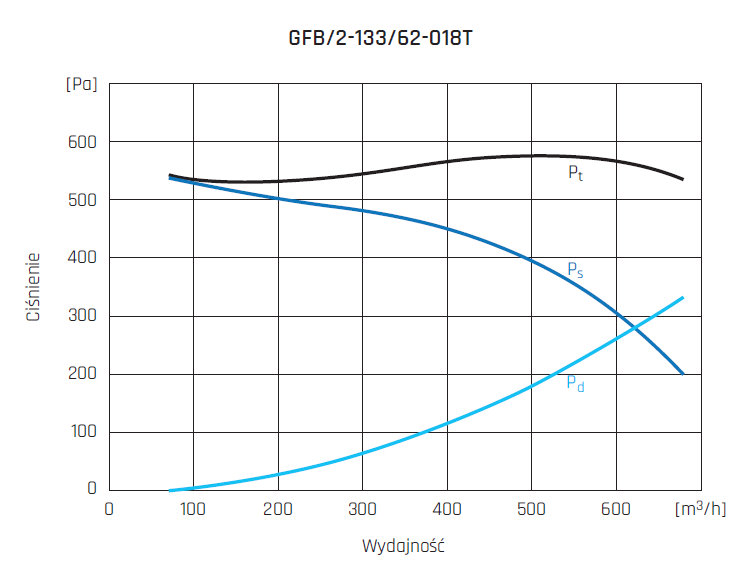

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania:

  • różnorodne instalacje wentylacji mechanicznej,
  • tłoczenie powietrza w procesach produkcyjnych,
  • układy chłodzące, suszące,
  • urządzenia chłodnicze i klimatyzacyjne,
  • centrale wentylacyjne.

KONSTRUKCJA

  • niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik zgrzewany z galwanizowanej blachy stalowej z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1, (blacha stalowa nierdzewna 1.4301 dla wielkości 97)
  • obudowa spawana z blachy stalowej
  • osłona wlotu ocynkowana
  • podstawa pod silnik w modelach 250-400 oraz w modelu 4/225
  • wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3)
  • maksymalna temperatura tłoczonego medium 80°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • figura LG90 w modelach 4/250, 4/315 i 6/315
  • figura LG270 w pozostałych modelach

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 1,1 kW)
  • asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW)
  • asynchroniczny, trójfazowy, 400/690 V, 50 Hz (od mocy 5,5 kW)
  • klasa sprawności IE3 (od mocy 0,25 kW), lub IE1 (poniżej mocy 0,25 kW)
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej (silniki trójfazowe)

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • malowanie na kolor inny niż standardowy
  • malowanie w wyższej kategorii korozyjności
  • obudowa i podstawa z blachy stalowej ocynkowanej
  • obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
  • obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik jednofazowy przystosowany do regulacji napięciowej
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • uszczelnienie między obudową a silnikiem (simmering)
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
GFB/2-97/42-003S 260 210 30 2850 0.9 230 58 -20 40 4
GFB/2-97/42-005T 260 245 50 2900 0.32 400 58 -20 40 4
GFB/2-108/42-009T 325 350 90 2900 0.6 400 61 -20 40 4.2
GFB/2-133/62-018T 680 550 180 2760 0.5 400 63 -20 40 6
GFB/2-146/62-025S 690 695 250 2890 1.6 230 68 -20 40 7
GFB/2-146/62-025T 690 695 250 2780 0.65 400 68 -20 40 7
GFB/2-160/62-037S 860 790 370 2880 2.2 230 73 -20 40 9.5
GFB/2-160/62-037T 860 790 370 2870 0.95 400 73 -20 40 9.5
GFB/2-180/62-075S 1400 1110 750 2890 4.2 230 74 -20 40 15
GFB/2-180/62-075T 1400 1110 750 2890 1.7 400 74 -20 40 15
GFB/2-200/74-110S 1650 1170 1100 2900 5.8 230 75 -20 40 20.5
GFB/2-200/74-110T 1650 1170 1100 2890 2.5 400 75 -20 40 20.5
GFB/4-200/74-037T 1330 280 370 1400 0.9 400 66 -20 40 16.5
GFB/2-225/104-300T 3330 1480 3000 2870 6.3 400 79 -20 40 30.5
GFB/2-250/114-550T 4970 1950 5500 2890 9.8 400 84 -20 40 50.5
GFB/4-250/114-075S 2500 520 750 1430 4.1 230 69 -20 40 34.5
GFB/4-250/114-075T 2500 520 750 1430 2.1 400 69 -20 40 34.5
GFB/4-315/143-300T 5515 890 3000 1465 6.7 400 78 -20 40 70
GFB/4-400/183-750T 10300 1400 7500 1450 14.6 400 79 -20 40 135
GFB/6-400/183-220T 7500 640 2200 960 5.8 400 71 -20 40 105
GFB/6-450/203-550T 9710 815 5500 965 13.3 400 74 -20 40 120

* mierzony w odległości 1.5m od wentylatora.

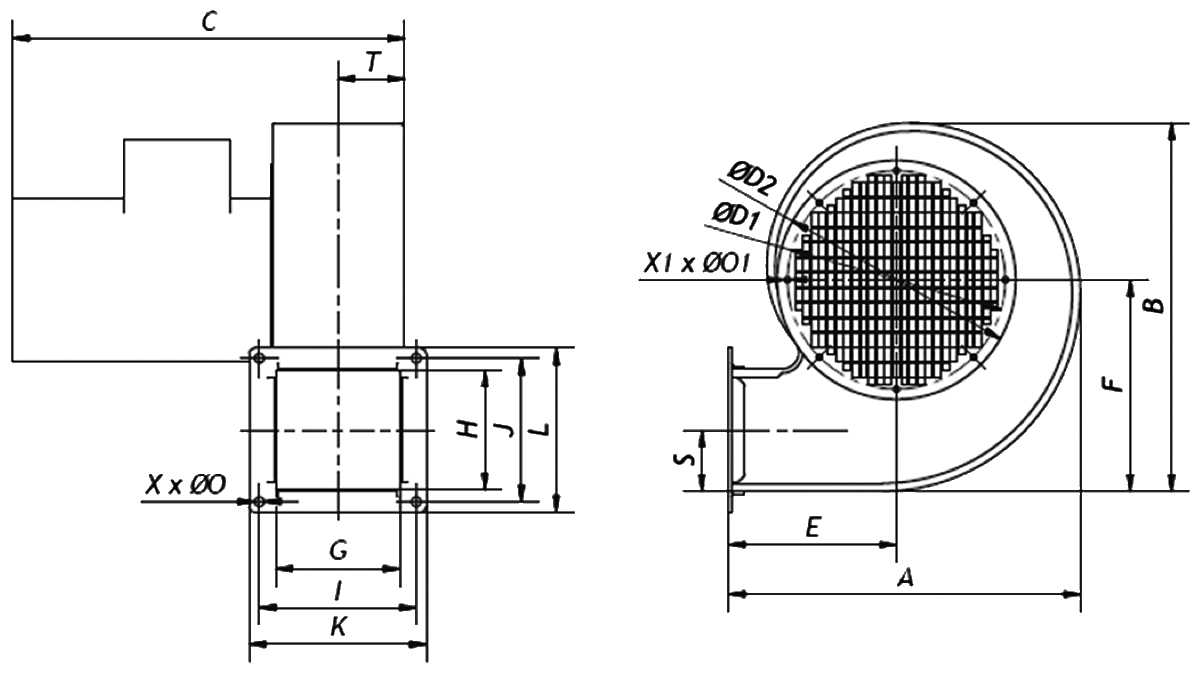

Typ A B C D1 D2 E F G H I
mm mm mm mm mm mm mm mm mm mm
GFB/2-97/42-003S 199 200 204 120 130 99 115 64 65 76
GFB/2-97/42-005T 199 200 204 120 130 99 115 64 65 76
GFB/2-108/42-009T 238 245 276 150 160 115 142 91 88 115
GFB/2-133/62-018T 238 245 276 150 160 115 142 91 88 115
GFB/2-146/62-025S 258 270 288 160 175 123 155 91 88 115
GFB/2-146/62-025T 258 270 288 160 175 123 155 91 88 115
GFB/2-160/62-037S 281 296 291 172 182 132 170 90 107 110
GFB/2-160/62-037T 281 296 291 172 182 132 170 90 107 110
GFB/2-180/62-075S 312 334 345 200 210 145 192 100 123 130
GFB/2-180/62-075T 312 334 345 200 210 145 192 100 123 130
GFB/2-200/74-110S 370 370 393 222 235 182 213 119 134 143
GFB/2-200/74-110T 370 370 393 222 235 182 213 119 134 143
GFB/4-200/74-037T 370 370 393 222 235 182 213 119 134 143
GFB/2-225/104-300T 374 382 462 250 280 182 217 148 136 173
Typ J K L S T X O X1 O1
mm mm mm mm mm mm mm mm mm
GFB/2-97/42-003S 76 90 90 34 36 4 6 8 3
GFB/2-97/42-005T 76 90 90 34 36 4 6 8 3
GFB/2-108/42-009T 105 130 120 45 49 4 7 6 3
GFB/2-133/62-018T 105 130 120 45 49 4 7 6 3
GFB/2-146/62-025S 105 130 120 45 49 4 7 8 3
GFB/2-146/62-025T 105 130 120 45 49 4 7 8 3
GFB/2-160/62-037S 120 126 140 55 49 4 7 8 3
GFB/2-160/62-037T 120 126 140 55 49 4 7 8 3
GFB/2-180/62-075S 130 155 155 62 53 3 7 8 3
GFB/2-180/62-075T 130 155 155 62 53 3 7 8 3
GFB/2-200/74-110S 160 163 180 70 64 4 7 8 3
GFB/2-200/74-110T 160 163 180 70 64 4 7 8 3
GFB/4-200/74-037T 160 163 180 70 64 4 7 8 3
GFB/2-225/104-300T 161 193 181 74 78 4 11 8 6

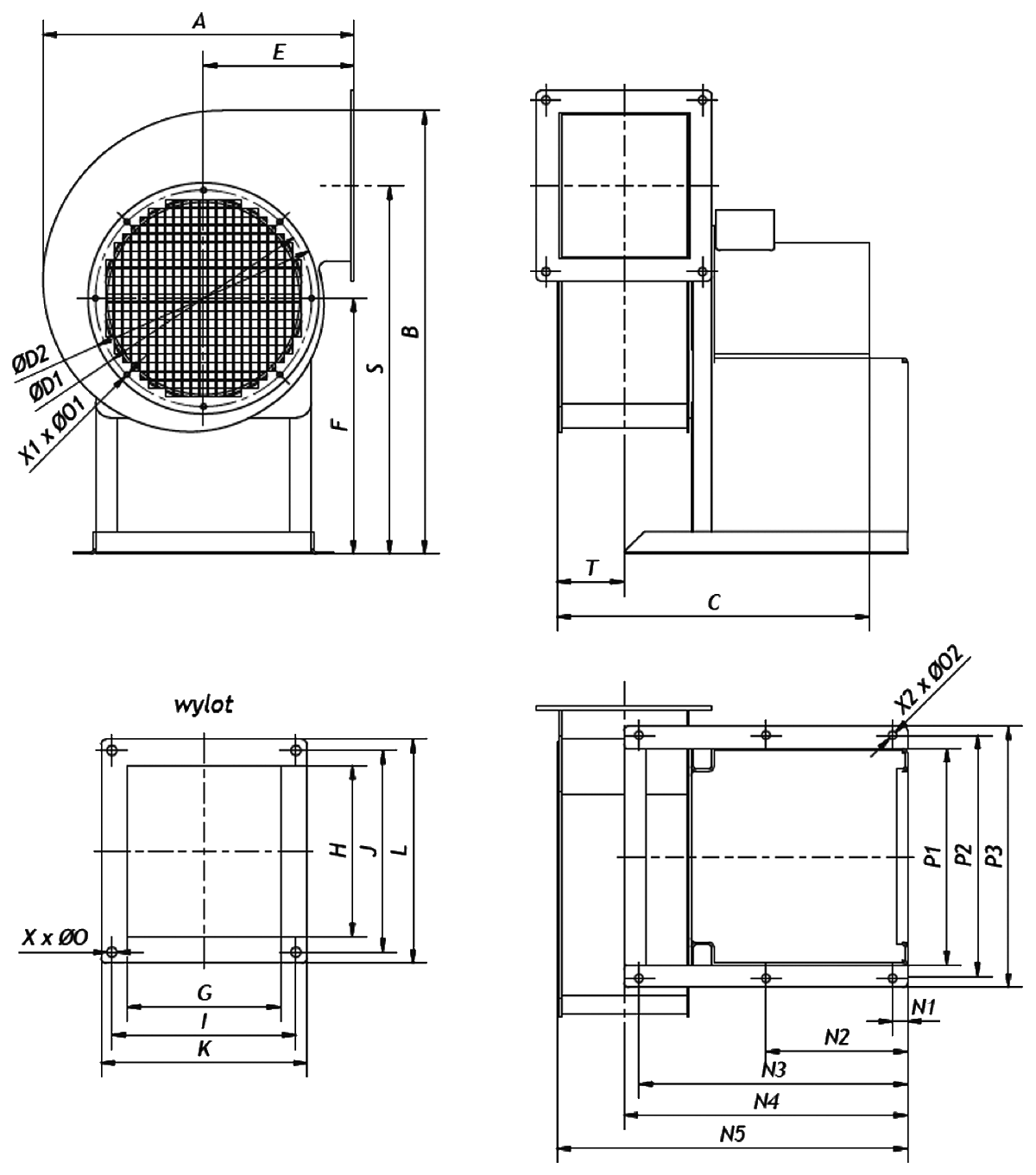

Typ A B C D1 D2 E F G
mm mm mm mm mm mm mm mm
GFB/2-250/114-550T 418 522 538 290 310 202 343 175
Typ H I J K L N1 N2
mm mm mm mm mm mm mm
GFB/2-250/114-550T 195 210 230 235 255 20 190
Typ N3 N4 N5 P1 P2 P3 S
mm mm mm mm mm mm mm
GFB/2-250/114-550T 360 380 470 290 326 350 192
Typ T X O X1 O1 X2 O2
mm mm mm mm mm mm mm
GFB/2-250/114-550T 90 4 11 8 7 6 11
Typ A B C ØD1 ØD2 E F G
mm mm mm mm mm mm mm mm
GFB/4-250/114-075S 418 595 419 290 310 202 343 175
GFB/4-250/114-075T 418 595 419 290 310 202 343 175
Typ H I J K L N1 N2
mm mm mm mm mm mm mm
GFB/4-250/114-075S 195 210 230 235 255 20 190
GFB/4-250/114-075T 195 210 230 235 255 20 190
Typ N3 N4 N5 P1 P2 P3 S
mm mm mm mm mm mm mm
GFB/4-250/114-075S 360 380 470 290 323 350 494
GFB/4-250/114-075T 360 380 470 290 323 350 494
Typ T X ØO X1 ØO1 X2 ØO2
mm mm mm mm mm mm mm
GFB/4-250/114-075S 87 4 11 8 7 6 11
GFB/4-250/114-075T 87 4 11 8 7 6 11
Typ A B C ØD1 ØD2 E F G
mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 502 789 552 360 374 215 443 237
Typ G1 H H1 I J K L N
mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 136 247 140 271 281 305 315 25
Typ N2 N3 N4 N5 N6 P1 P2 P3
mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 210 395 420 422 543 220 253 280
Typ S T X ØO X1 ØO1 X2 ØO2
mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 660 121 8 11 7 6 6 12
Typ A B C ØD1 ØD2 E F G
mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 661 858 695 446 465 282 535 298
GFB/6-400/183-220T 661 858 695 446 465 282 535 298
Typ G1 H H1 I J K L N1
mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 166 281 158 332 315 366 349 30
GFB/6-400/183-220T 166 281 158 332 315 366 349 30
Typ N2 N3 N4 N5 N6 P1 P2 P3
mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 260 490 532 540 684 350 394 430
GFB/6-400/183-220T 260 490 532 540 684 350 394 430
Typ S T X ØO X1 ØO1 X2 ØO2
mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 246 152 8 11 8 9 6 14
GFB/6-400/183-220T 246 152 8 11 8 9 6 14
Typ A B C ØD1 ØD2 E F
mm mm mm mm mm mm mm
GFB/6-450/203-550T 697 844 732 500 565 295 500
Typ G H I J K L N1
mm mm mm mm mm mm mm
GFB/6-450/203-550T 323 303 340 330 369 360 15
Typ N2 N3 N4 P1 P2 P3 S
mm mm mm mm mm mm mm
GFB/6-450/203-550T 464 615 630 280 324 360 200
Typ T X ØO X1 ØO1 X2 ØO2
mm mm mm mm mm mm mm
GFB/6-450/203-550T 164 4 9 12 9 4 10
