KONSTRUKCJA
Trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem usuwanego powietrza.

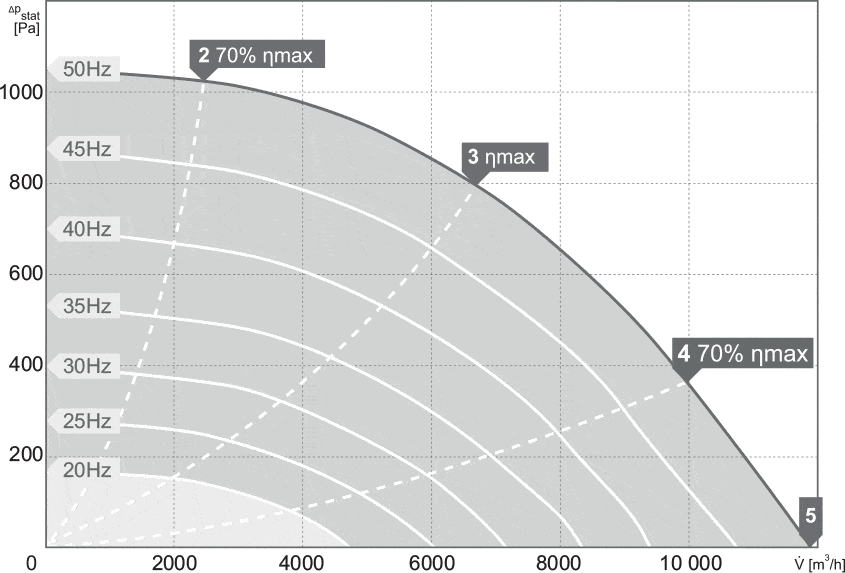

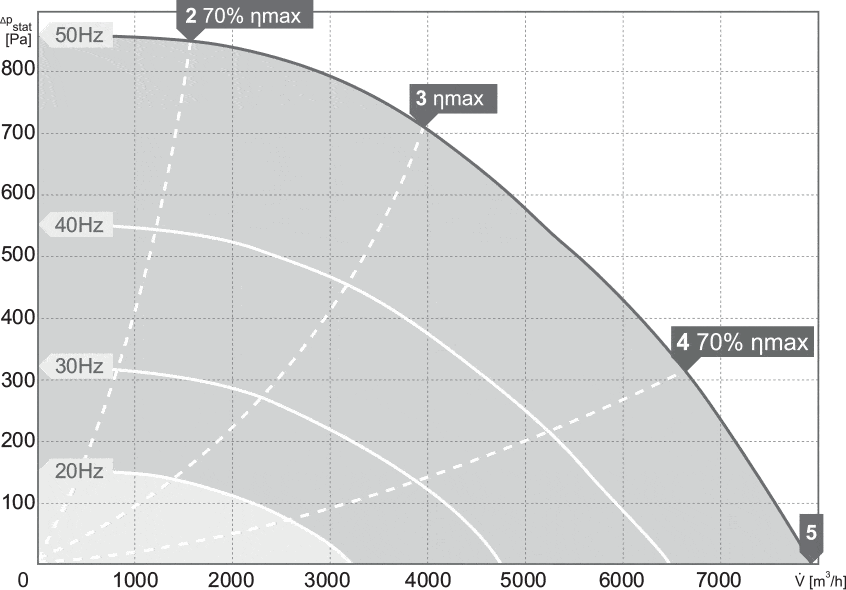

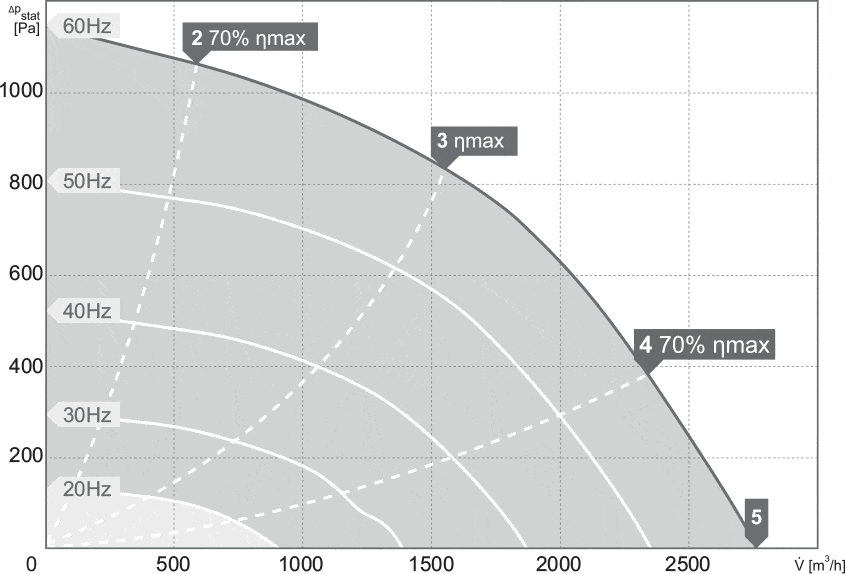

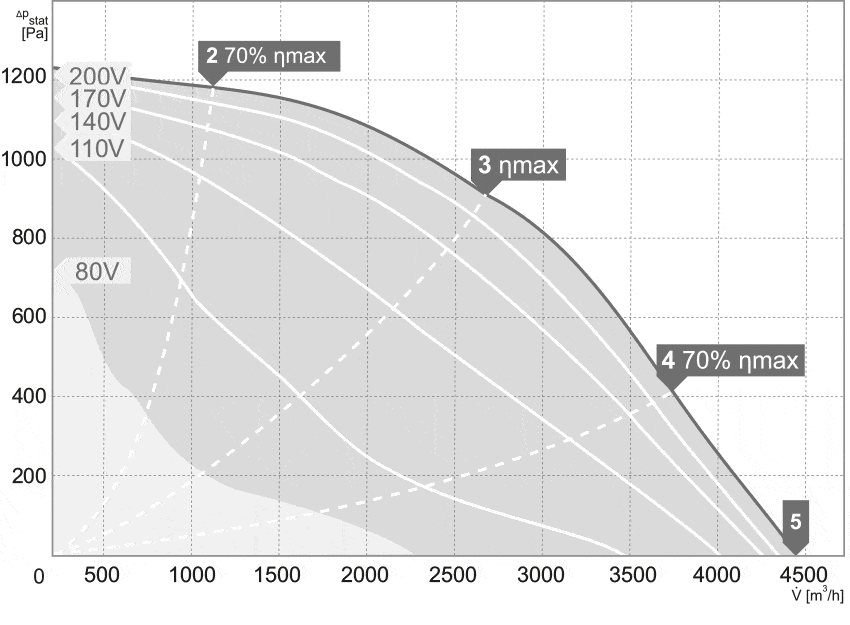

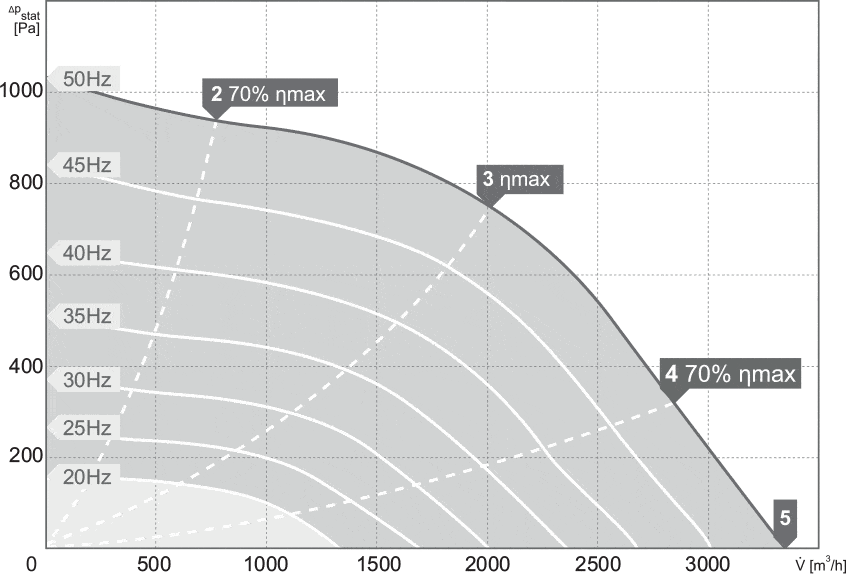

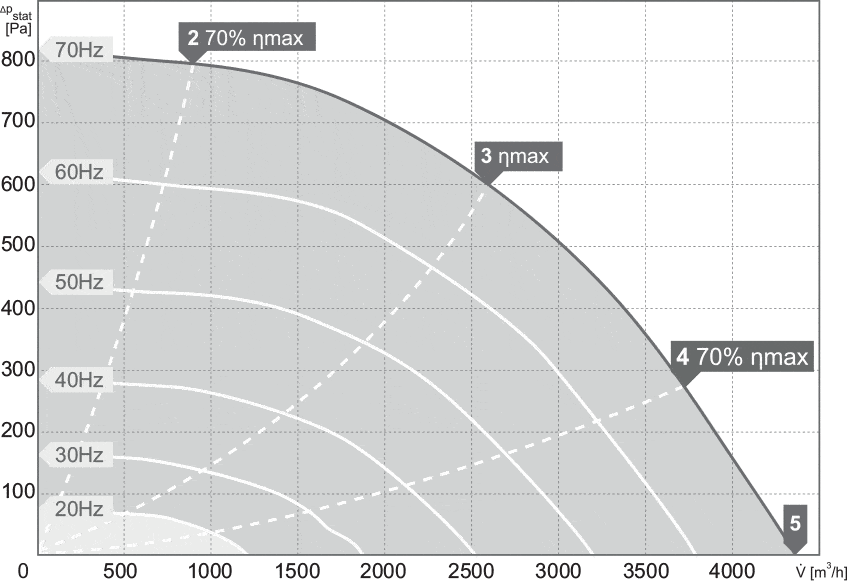

Prędkość obrotowa modeli z silnikami trójfazowymi (3×230Δ/3x400Y) może być kontrolowana za pomocą przemienników częstotliwości, wyłącznie w zakresie częstotliwości (obrotów) podanych w tabeli/wykresie doboru. Zalecany czas przyspieszania i hamowania przetwornicą (rampa): 20-30 sek.
W przypadku bezpośredniego podłączania silników trójfazowych do sieci należy je zabezpieczyć przy pomocy wyłączników silnikowych z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.
Nastawa wyzwalacza termicznego wyłącznika silnikowego musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość Imax dla wentylatora.
WIRNIK
Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B – z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo. Kształt łopatek pozwala utrzymać najwyższe parametry pracy przez cały okres użytkowania wentylatora.
NAPĘD I STEROWANIE
Trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem usuwanego powietrza.
Prędkość obrotowa modeli z silnikami trójfazowymi (3×230Δ/3x400Y) może być kontrolowana za pomocą przemienników częstotliwości, wyłącznie w zakresie częstotliwości podanych w tabeli/wykresie doboru. Zalecany czas przyspieszania i hamowania przetwornicą (rampa): 20-30 sek.
W przypadku bezpośredniego podłączania silników trójfazowych do sieci należy je zabezpieczyć przy pomocy wyłączników silnikowych z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.
Nastawa wyzwalacza termicznego wyłącznika silnikowego musi być niższa niż wartość prądu Imax wentylatora.
ZASTOSOWANIE
Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych do przetłaczania powietrza o podwyższonej temperaturze.
| Typ | Q max [m3/h] |
Δpmax [Pa] |
Pmax [W] |
Pnom [W] |
U [V] |
Imax [A] |
Fnom [W] |
fmin – fmax [W] |
RPMmax [1/min] |
RPMnom [1/min] |
tmax1) [°C] |
Lwa [dB(A)] |
Lpa2) [dB(A)] |
masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| COOKVENT 200/2000T | 1960 | 980 | 486 | 486 | 3~230/400(Δ/Y) | 0,91 | 50 | 20-60 | 3530 | 3440 | 60 | 74 | 61 | 29,3 |
| COOKVENT 250/2700T | 2730 | 1130 | 756 | 756 | 3~230/400(Δ/Y) | 1,28 | 50 | 20-60 | 3480 | 3280 | 60 | 72 | 59 | 38 |
| COOKVENT 315/3400T | 3350 | 1025 | 759 | 759 | 3~230/400(Δ/Y) | 1,34 | 50 | 20-60 | 2920 | 2780 | 60 | 75 | 62 | 38,5 |
| COOKVENT 355/4500T | 4520 | 1300 | 1221 | 1221 | 33~230/400(Δ/Y) | 2,42 | 50 | 20-50 | 2950 | 2860 | 60 | 72 | 59 | 52,9 |
| COOKVENT 355/3600T | 3580 | 840 | 669 | 669 | 3~230/400(Δ/Y) | 1,18 | 50 | 20-80 | 2360 | 2280 | 60 | 71 | 58 | 52,9 |
| COOKVENT 355/4300T | 4350 | 820 | 775 | 775 | 3~230/400(Δ/Y) | 1,36 | 50 | 20-70 | 2060 | 1970 | 60 | 68 | 55 | 54,7 |
| COOKVENT 355/4400T | 4450 | 555 | 564 | 564 | 3~230/400(Δ/Y) | 1,12 | 50 | 20-50 | 1480 | 1450 | 60 | 66 | 53 | 66,3 |
| COOKVENT 355/6700T | 6660 | 850 | 1278 | 1278 | 3~230/400(Δ/Y) | 2,54 | 50 | 20-55 | 1630 | 1600 | 60 | 74 | 61 | 74,9 |
| COOKVENT 400/7900T | 7890 | 855 | 1504 | 1504 | 3~230/400(Δ/Y) | 2,98 | 50 | 20-50 | 1490 | 1450 | 60 | 72 | 59 | 112,7 |
| COOKVENT 500/11800T | 11840 | 1050 | 2577 | 2577 | 3~230/400(Δ/Y) | 4,95 | 50 | 20-50 | 1480 | 1420 | 60 | 76 | 63 | 115 |
1) maksymalna temperatura otoczenia przy stosowaniu
2) poziom ciśnienia akustycznego w odległości 4m od obudowy (pole swobodne)

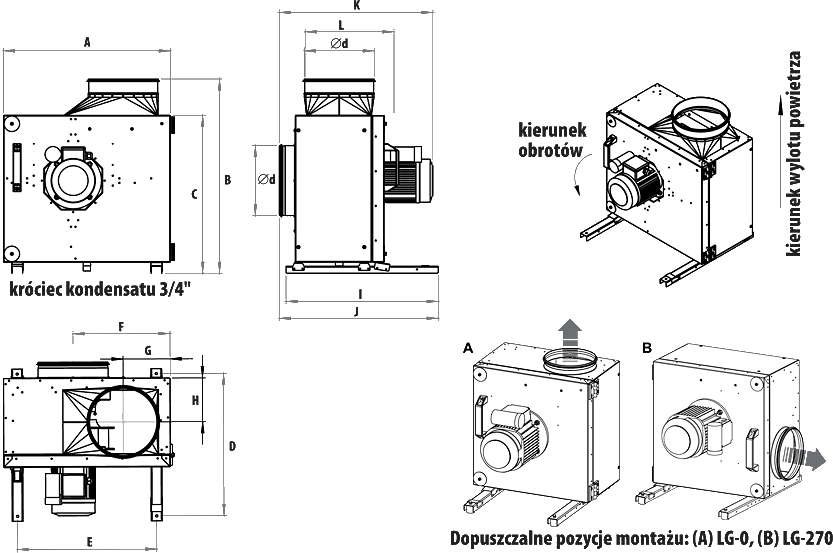

| Typ | A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
K [mm] |
L [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| COOKVENT 200/2000T | 492 | 571 | 474 | 199 | 445 | 394 | 285 | 142 | 131 | 480 | 483 | 481 | 265 |
| COOKVENT 250/2700T | 592 | 690 | 561 | 249 | 505 | 494 | 344 | 166 | 156 | 540 | 562 | 550 | 315 |
| COOKVENT 315/3400T | 592 | 692 | 561 | 314 | 505 | 494 | 344 | 200 | 156 | 540 | 562 | 550 | 315 |
| COOKVENT 355/4500T | 700 | 790 | 663 | 354 | 555 | 602 | 404 | 218 | 181 | 590 | 612 | 616 | 365 |
| COOKVENT 355/3600T | 700 | 790 | 663 | 354 | 555 | 602 | 404 | 218 | 181 | 590 | 612 | 616 | 365 |
| COOKVENT 355/4300T | 700 | 790 | 663 | 354 | 555 | 602 | 404 | 218 | 181 | 590 | 612 | 616 | 365 |
| COOKVENT 355/4400T | 832 | 916 | 789 | 354 | 555 | 734 | 447 | 220 | 181 | 590 | 612 | 616 | 365 |
| COOKVENT 355/6700T | 832 | 916 | 789 | 354 | 555 | 734 | 447 | 220 | 181 | 590 | 612 | 659 | 365 |
| COOKVENT 400/7900T | 1016 | 1092 | 954 | 399 | 799 | 918 | 584 | 242 | 253 | 834 | 876 | 825 | 510 |
| COOKVENT 500/11800T | 1016 | 1092 | 954 | 499 | 799 | 918 | 584 | 289 | 253 | 834 | 876 | 825 | 510 |
| Typ COOKVENT | 200/2000T | 250/2700T | 315/3400T | 355/4500T | 355/3600T |
| Wyłącznik serwisowy | GS 03 | GS 03 | GS 03 | GS 03 | GS 03 |
| Wyłącznik silnikowy | 1,0 – 1,6 A | 1,0 – 1,6 A | 1,0 – 1,6 A | 2,5 – 4,0 A | 1,0 – 1,6 A |
| Przemiennik częstotliwości 1x230V/3x230V | SV008iC5-1F | SV008iC5-1F | SV008iC5-1F | SV015iC5-1F | SV008iC5-1F |
| Przemiennik częstotliwości 3x400V/3x400V | SV008iG5A-4 | SV008iG5A-4 | SV008iG5A-4 | SV015iG5A-4 | SV008iG5A-4 |
| Osłona silnika | WSH | WSH | WSH | WSH | WSH |
| Konsola wsporcza | WKS 07 | WKS 07 | WKS 07 | WKS 07 | WKS 07 |
| Typ COOKVENT | 355/4300T | 355/4400T | 355/6700T | 400/7900T | 500/11800T |
| Wyłącznik serwisowy | GS 03 | GS 03 | GS 03 | GS 03 | GS 03 |
| Wyłącznik silnikowy | 1,0 – 1,6 A | 1,0 – 1,6 A | 2,5 – 4,0 A | 2,5 – 4,0 A | 4,0 – 6,3 A |
| Przemiennik częstotliwości 1x230V/3x230V | SV008iC5-1F | SV008iC5-1F | SV015iC5-1F | SV015iC5-1F | SV022iC5-1F |
| Przemiennik częstotliwości 3x400V/3x400V | SV008iG5A-4 | SV008iG5A-4 | SV015iG5A-4 | SV015iG5A-4 | SV022iG5A-4 |
| Osłona silnika | WSH | WSH | WSH | WSH | WSH |
| Konsola wsporcza | WKS 07 | WKS 07 | WKS 07 | WKS 08 | WKS 08 |
