Niskociśnieniowe wentylatory z napędem bezpośrednim

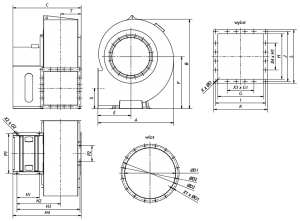

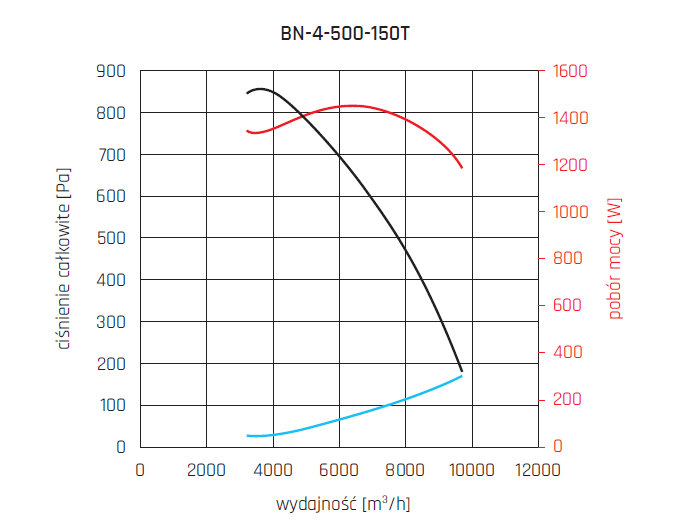

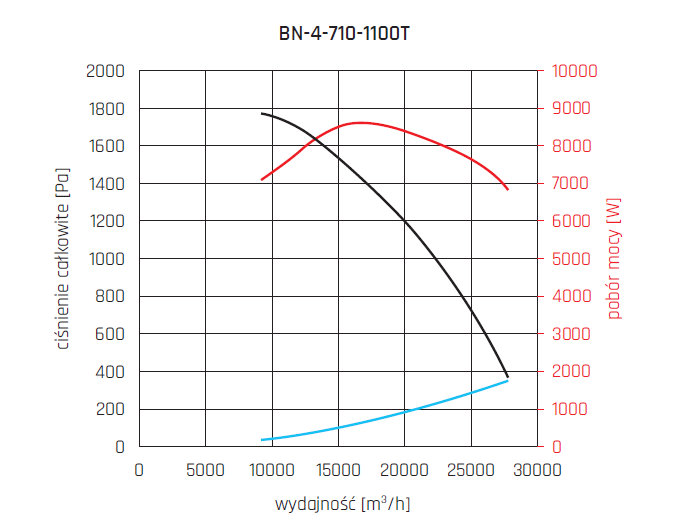

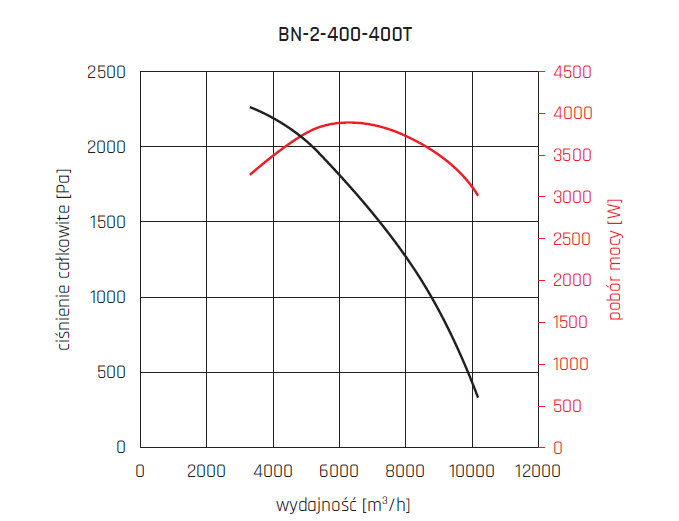

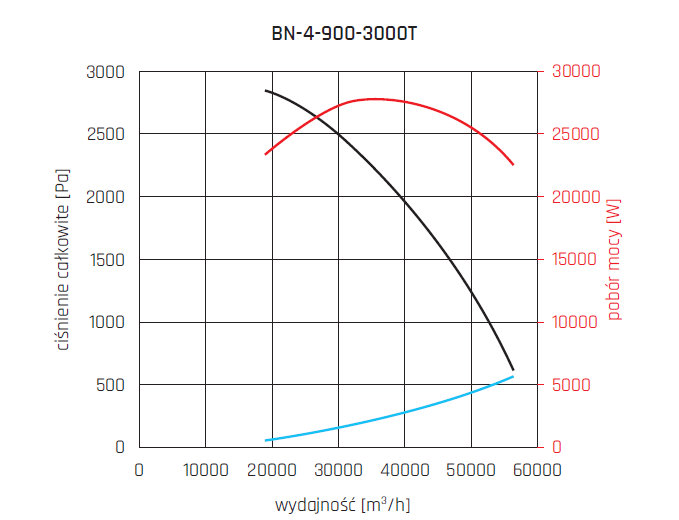

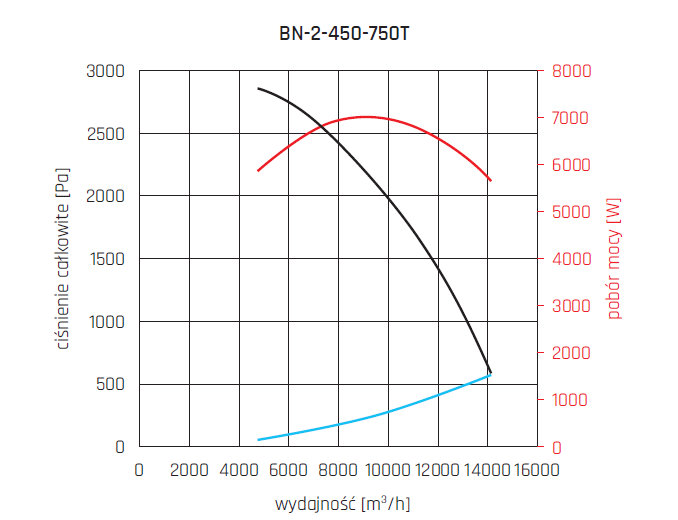

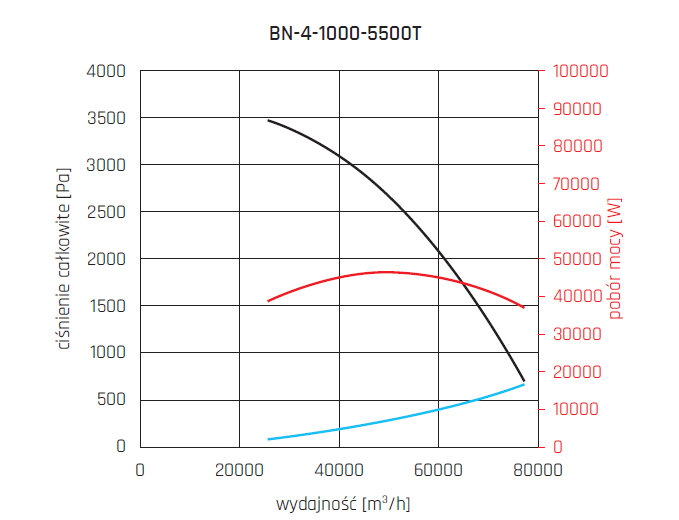

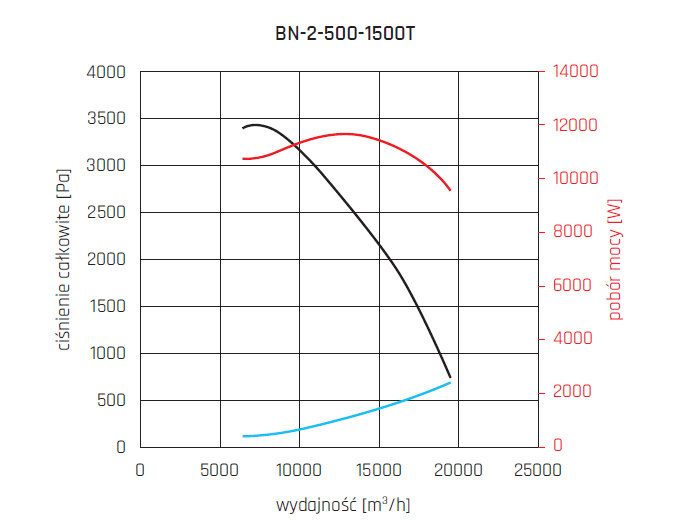

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylatory przeznaczone do systemów transportu nieagresywnych i niewybuchowych gazów. Typowe zastosowania:

  • transport pneumatyczny,
  • nadmuch w układach suszenia (np. maszyny graficzne, obróbka tworzyw sztucznych),
  • systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne),
  • do transportu powietrza w instalacjach wentylacyjnych i liniach technologicznych,
  • zawartość pyłu w przetłaczanym czynniku to maksymalnie 1g/m3.

KONSTRUKCJA

  • niskociśnieniowy, jednostronnie ssący wentylator promieniowy o napędzie bezpośrednim
  • wirniki spawane z czarnej blachy stalowej, jednopowłokowe łopaty zagięte do tyłu, spawane z blachy ze stali węglowej, malowane farbą podkładową, wyważane zgodnie z ISO1940-1
  • obudowy spawane z blachy ze stali węglowej
  • wentylatory standardowo malowane w kolorze niebieskim RAL5010 w klasie korozyjności C3
  • transport medium w zakresie temperatur -20°C do +80°C
  • figura standardowa LG270

SILNIK ELEKTRYCZNY

  • asynchroniczny 3-fazowy 230/400V, 50Hz (o mocy do 3.0kW)
  • asynchroniczny 3-fazowy 400/690V, 50Hz (o mocy od 4.0kW)
  • klasa sprawności IE3
  • stopień ochrony IP55
  • klasa izolacji F
  • przystosowany do regulacji częstotliwościowej
  • temperatura otoczenia silnika od -20°C do +40°C

AKCESORIA

  • złącza przeciwdrganiowe na wlocie i wylocie
  • rama nośna
  • osłony wlotu i wylotu
  • króćce, redukcje, przejściówki
  • wloty kolanowe
  • wibroizolatory

WYKONANIA SPECJALNE (wymaga uzgodnień)

  • dowolna figura LG lub RD
  • malowanie na inny kolor niż standardowy wg palety RAL
  • malowanie w wyższej klasie korozyjności
  • obudowa i wirnik galwanizowane
  • obudowa i wirnik ze stali nierdzewnej 1.4301
  • obudowa i wirnik ze stali kwasoodpornej 1.4404
  • do transportu medium o temperaturze poniżej -20°C i powyżej +80°C
  • do pracy w przestrzeniach zagrożenia wybuchem w strefie 1 lub 21 lub 2 lub 22
  • z napędem sprzęgłowym
  • z napędem pasowym
  • z izolacją termiczną i akustyczną
  • z silnikiem na inne niż standardowe napięcie lub częstotliwość zasilania
  • z silnikiem o innym stopniu ochrony IP
  • z silnikiem o innej klasie izolacji
  • z silnikiem wyposażonym w czujniki lub dodatkowe chłodzenie
  • temperatura otoczenia silnika poniżej -20°C i powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

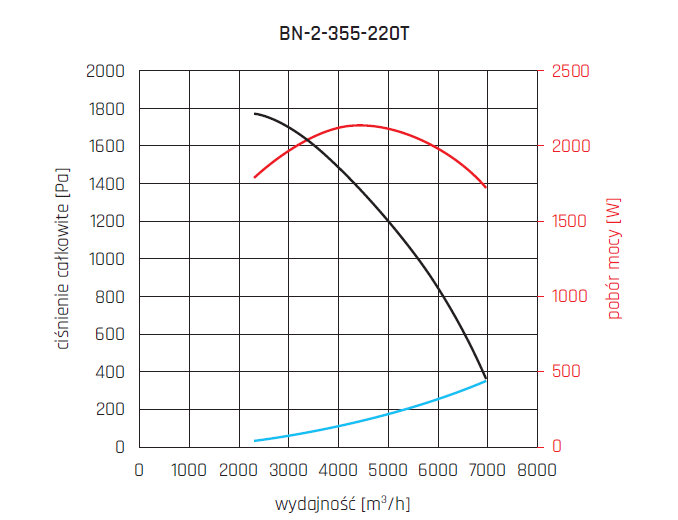

BN-2-355-220T 7000 1780 2200 2910 4.3 400 74 -20 40 65
BN-2-400-400T 10200 2250 3900 2870 7.4 400 77 -20 40 97
BN-2-450-750T 14200 2850 7000 2930 13.3 400 82 -20 40 145
BN-2-500-1500T 19450 3400 11800 2940 26.2 400 85 -20 40 255

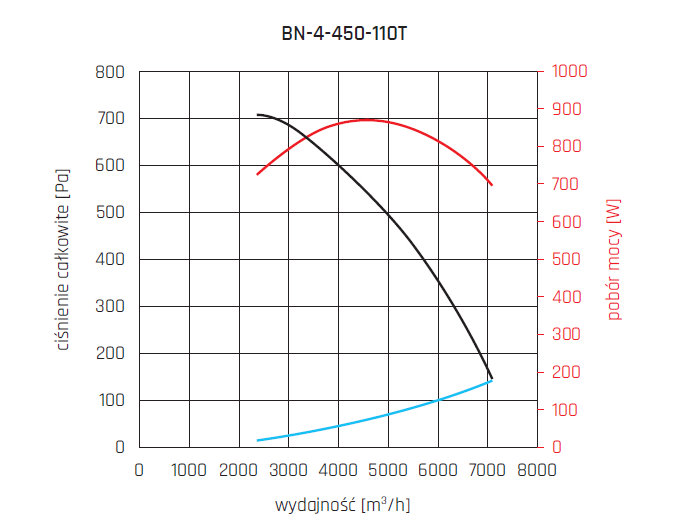

BN-4-450-110T 7070 710 980 1450 2.5 400 68 -20 40 100
BN-4-500-150T 9700 860 1500 1450 3.3 400 71 -20 40 145

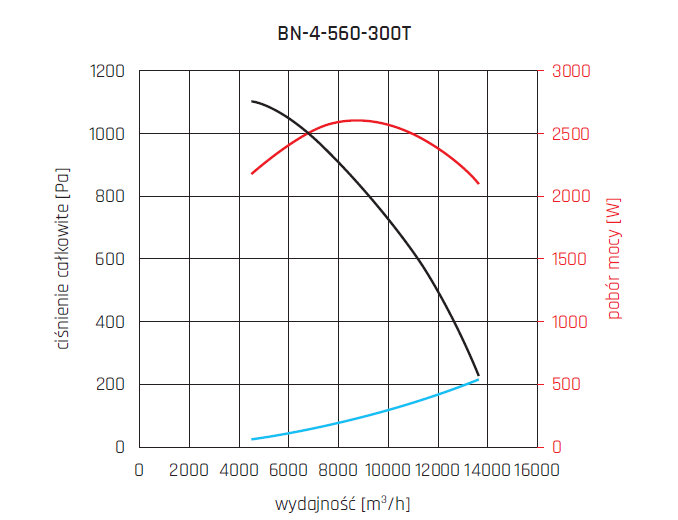

BN-4-560-300T 13780 1100 2600 1465 6.3 400 75 -20 40 100
BN-4-630-550T 19450 1400 4750 1465 10.4 400 78 -20 40 245
BN-4-710-1100T 27740 1770 8700 1460 20.9 400 82 -20 40 355

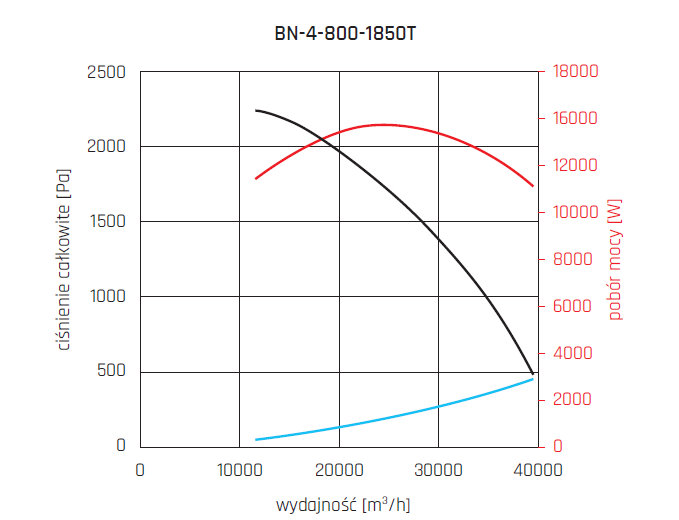

BN-4-800-1850T 39600 2250 15900 1475 33.9 400 86 -20 40 540
BN-4-900-3000T 56340 2840 28000 1477 52 400 89 -20 40 785
BN-4-1000-5500T 77450 3470 48000 1487 93 400 91 -20 40 1100

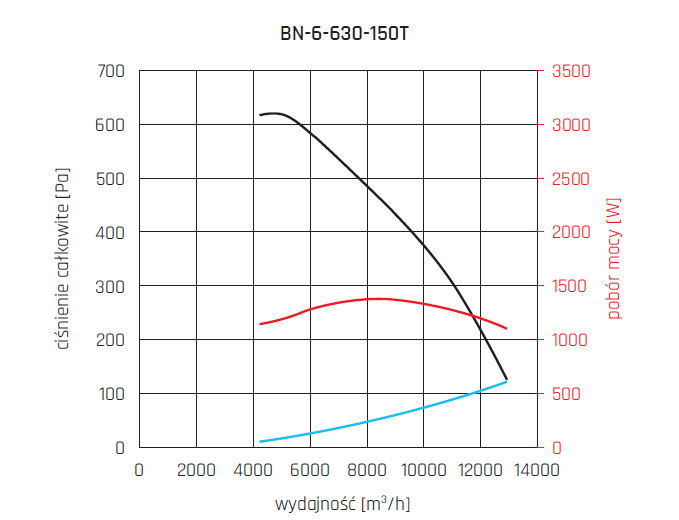

BN-6-630-150T 12919 615 1400 960 3,5 400 69 -20 40 205
BN-6-710-300T 18429 781 2600 965 6.2 400 72 -20 40 300

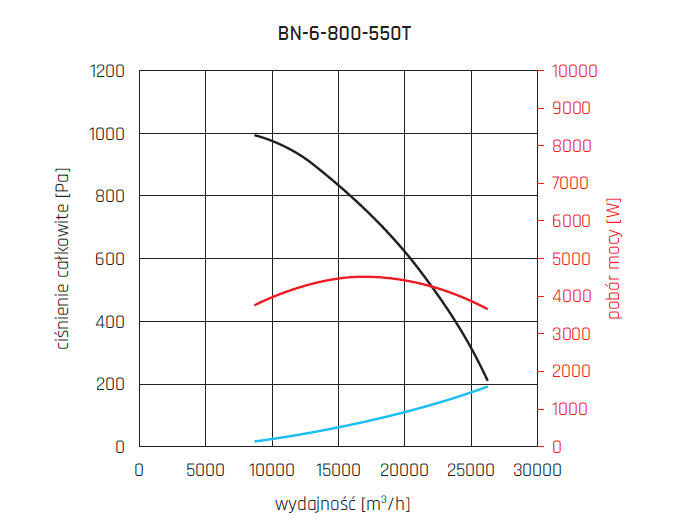

BN-6-800-550T 26307 992 5500 960 11.1 400 76 -20 40 415
BN-6-900-1100T 37432 1254 11000 970 21.4 400 79 -20 40 600

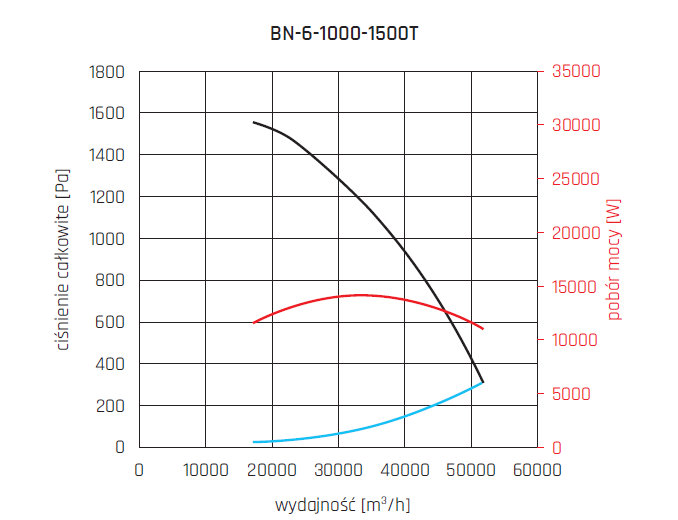

BN-6-1000-1500T 51806 1549 15000 980 29.3 400 86 -20 40 765

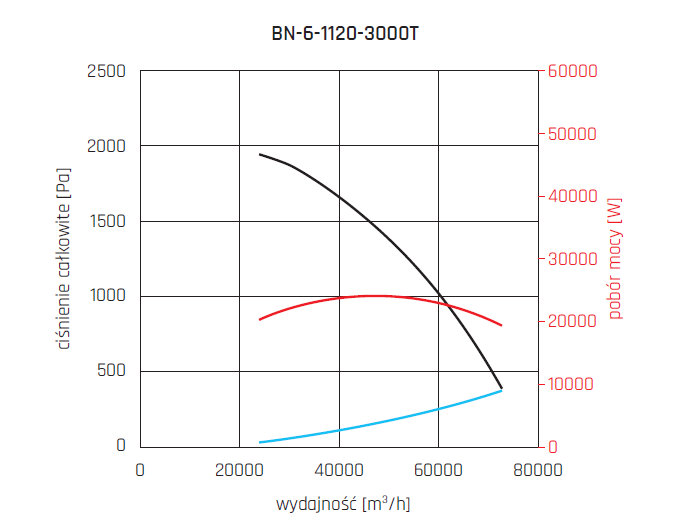

BN-6-1120-3000T 72686 1945 24000 989 56 400 90 -20 40 1080
BN-6-1250-4500T 100904 2422 45000 993 89 400 90 -20 40 1460

* mierzony w odległości 3m od wentylatora.

Typ A B C E F S T P1 P2
mm mm mm mm mm mm mm mm mm
BN-2-355-220T 642 783 450 275 478 271 178 400 180
BN-2-400-400T 723 875 470 309 532 305 194 400 180
BN-2-450-750T 815 981 550 349 594 344 222 460 180
BN-2-500-1500T 917 1097 550 392 662 387 244 500 250
BN-4-450-110T 815 981 550 349 594 344 222 460 180
BN-4-500-150T 917 1097 550 392 662 387 244 500 250
BN-4-560-300T 1019 1214 720 436 730 430 266 500 250
BN-4-630-550T 1141 1353 915 488 811 481 291 600 250
BN-4-710-1100T 1285 1517 1000 550 907 542 316 600 250
BN-4-800-1850T 1447 1702 850 619 1015 610 346 670 250
BN-4-900-3000T 1631 1912 900 698 1138 688 382 743 300
BN-4-1000-5500T 1835 2145 1000 785 1274 774 423 743 300
BN-6-630-150T 1141 1353 915 488 811 481 291 600 250
BN-6-710-300T 1285 1517 1000 550 907 542 316 600 250
BN-6-800-550T 1447 1702 850 619 1015 610 346 670 250
BN-6-900-1100T 1631 1912 900 698 1138 688 382 743 300
BN-6-1000-1500T 1835 2145 1000 785 1274 774 423 743 300
BN-6-1120-3000T 2039 2378 1100 873 1410 860 468 743 300
BN-6-1250-4500T 2283 2657 1240 977 1573 963 518 900 300
Typ N1 N2 N3 N4 X2xØO2 L J H X4xH1
mm mm mm mm mm mm mm mm mm
BN-2-355-220T 180 165 513 558 6×14 397 361 317 1×125
BN-2-400-400T 220 176 579 620 6×14 437 401 357 1×125
BN-2-450-750T 240 197 642 689 6×14 482 446 402 1×125
BN-2-500-1500T 320 226 772 831 6×17 532 496 452 3×125
BN-4-450-110T 240 197 642 689 6×14 482 446 402 1×125
BN-4-500-150T 320 226 772 831 6×17 532 496 452 3×125
BN-4-560-300T 370 249 863 925 6×17 582 546 502 3×125
BN-4-630-550T 420 285 974 1046 6×17 642 606 562 3×125
BN-4-710-1100T 420 310 1024 1096 6×17 752 702 630 3×125
BN-4-800-1850T 380 350 1054 1136 6×17 832 782 710 5×125
BN-4-900-3000T 420 401 1181 1278 6×22 922 872 800 5×125
BN-4-1000-5500T 420 441 1261 1359 6×22 1022 972 900 5×125
BN-6-630-150T 420 285 974 1046 6×17 642 606 562 3×125
BN-6-710-300T 420 310 1024 1096 6×17 752 702 630 3×125
BN-6-800-550T 380 350 1054 1136 6×17 832 782 710 5×125
BN-6-900-1100T 420 401 1181 1278 6×22 922 872 800 5×125
BN-6-1000-1500T 420 441 1261 1359 6×22 1022 972 900 5×125
BN-6-1120-3000T 420 486 1351 1449 6×22 1122 1072 1000 7×125
BN-6-1250-4500T 420 536 1451 1549 6×22 1242 1192 1122 7×125
Typ K I G X3xG1 XxØO D1 D2 D3 X1xØO1
mm mm mm mm mm mm mm mm mm
BN-2-355-220T 312 286 250 10×12 318 366 398 8×11.5
BN-2-400-400T 362 326 280 10×12 358 405 438 8×11.5
BN-2-450-750T 397 361 315 1×125 12×12 404 448 484 12×11.5
BN-2-500-1500T 437 401 355 1×125 16×12 454 497 534 12×11.5
BN-4-450-110T 397 361 315 1×125 12×12 404 448 484 12×11.5
BN-4-500-150T 437 401 355 1×125 16×12 454 497 534 12×11.5
BN-4-560-300T 482 446 400 1×125 16×12 504 551 584 12×11.5
BN-4-630-550T 532 496 450 3×125 20×12 564 629 664 16×14
BN-4-710-1100T 582 546 500 3×125 20×12 634 698 734 16×14
BN-4-800-1850T 642 606 560 3×125 24×12 714 775 814 16×14
BN-4-900-3000T 752 702 630 3×125 24×12 804 861 904 24×14
BN-4-1000-5500T 832 782 710 5×125 28×12 904 958 1004 24×14
BN-6-630-150T 532 496 450 3×125 20×12 564 629 664 16×14
BN-6-710-300T 582 546 500 3×125 20×12 634 698 734 16×14
BN-6-800-550T 642 606 560 3×125 24×12 714 775 814 16×14
BN-6-900-1100T 752 702 630 3×125 24×12 804 861 904 24×14
BN-6-1000-1500T 832 782 710 5×125 28×12 904 958 1004 24×14
BN-6-1120-3000T 922 872 800 5×125 32×12 1005 1067 1105 24×14
BN-6-1250-4500T 1022 972 900 5×125 32×12 1125 1200 1245 32×18
