BM
Producent
Venture Industries
Opis

Średniociśnieniowe wentylatory z napędem bezpośrednim

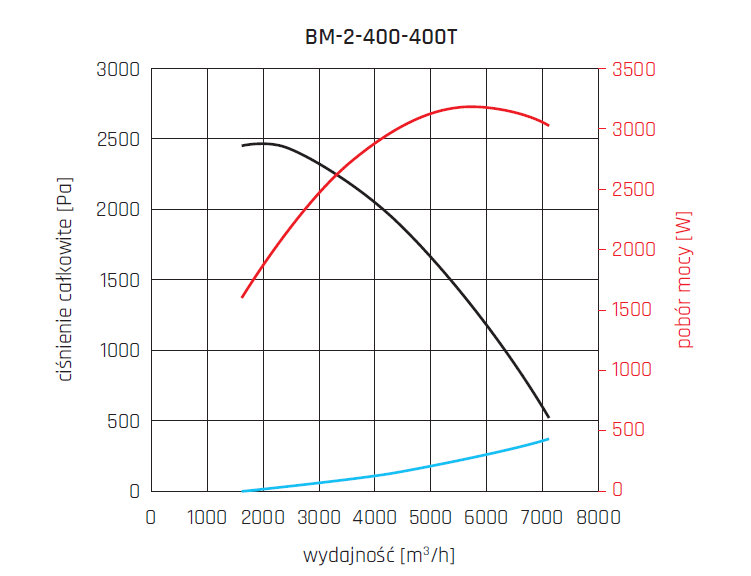

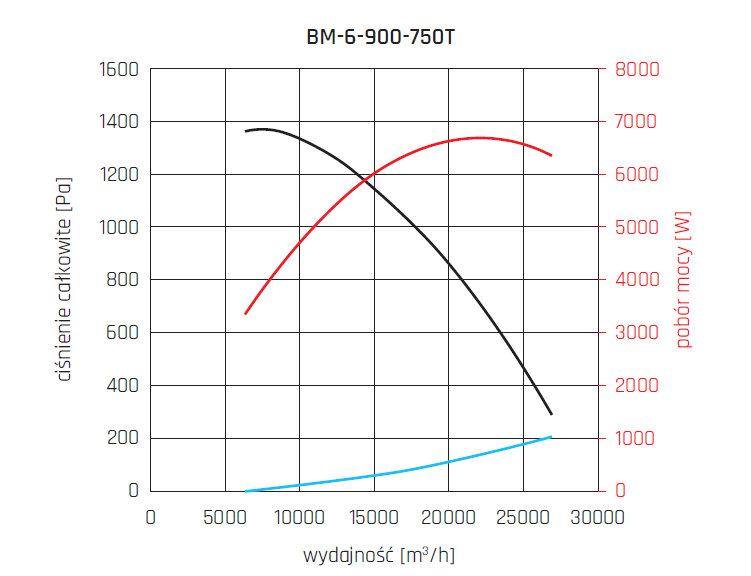

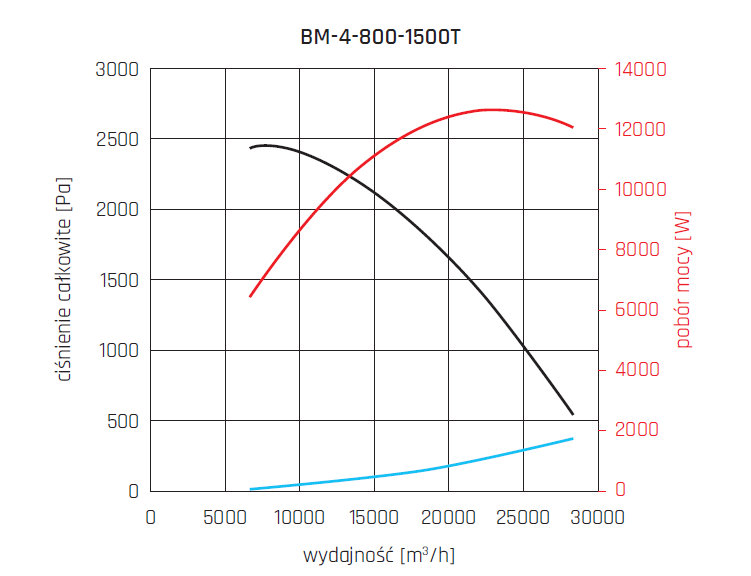

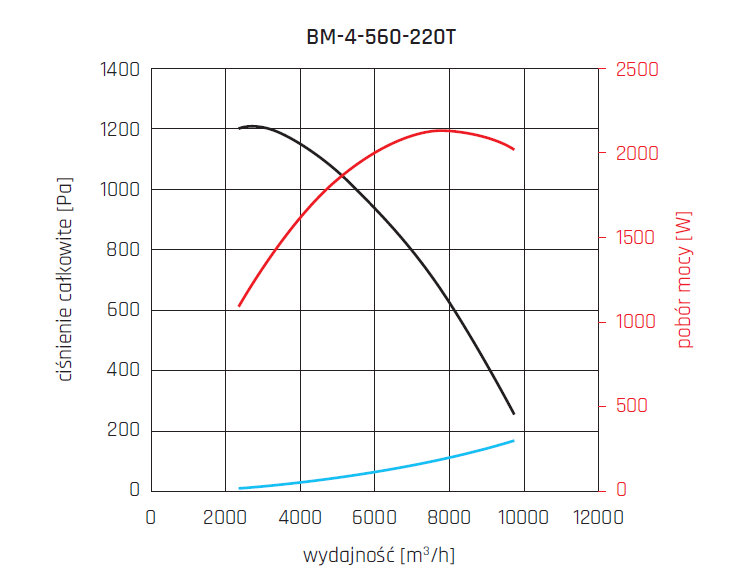

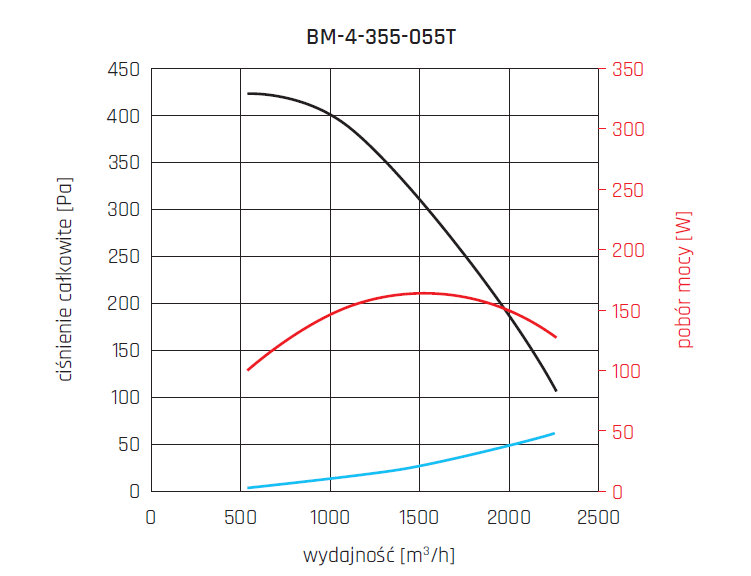

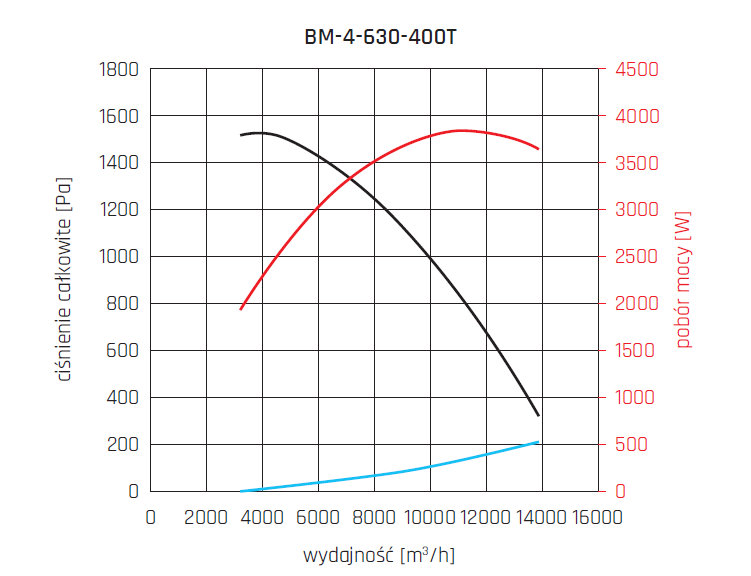

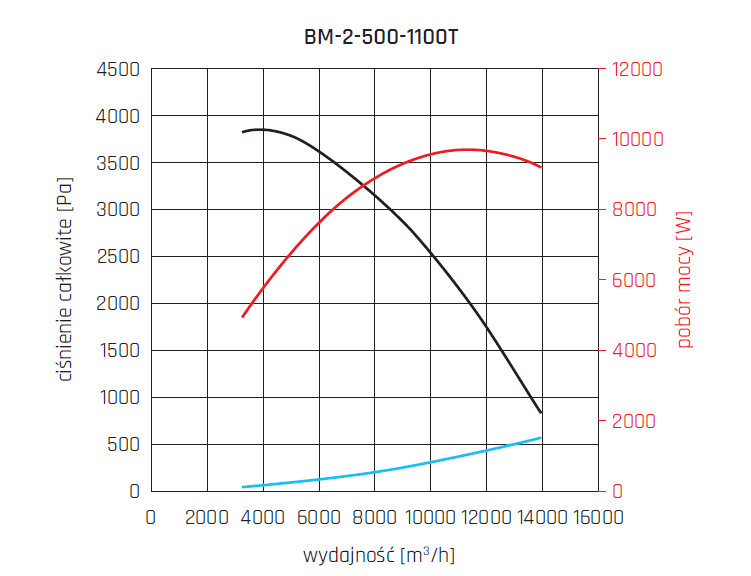

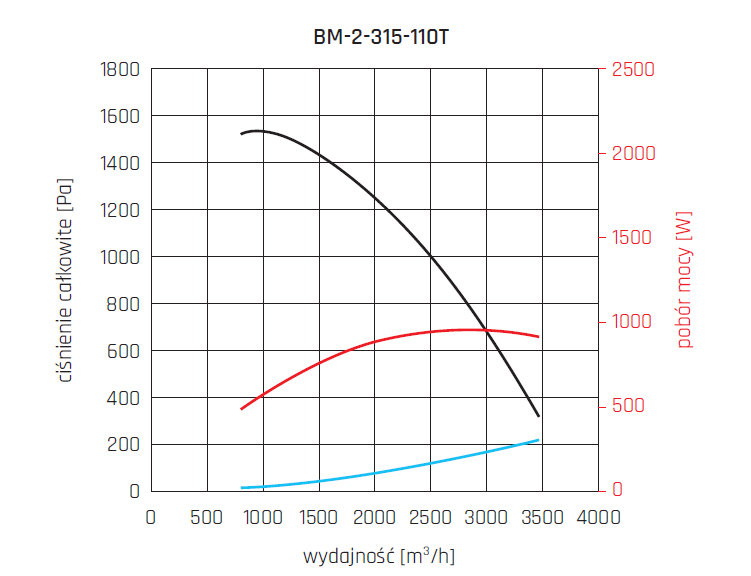

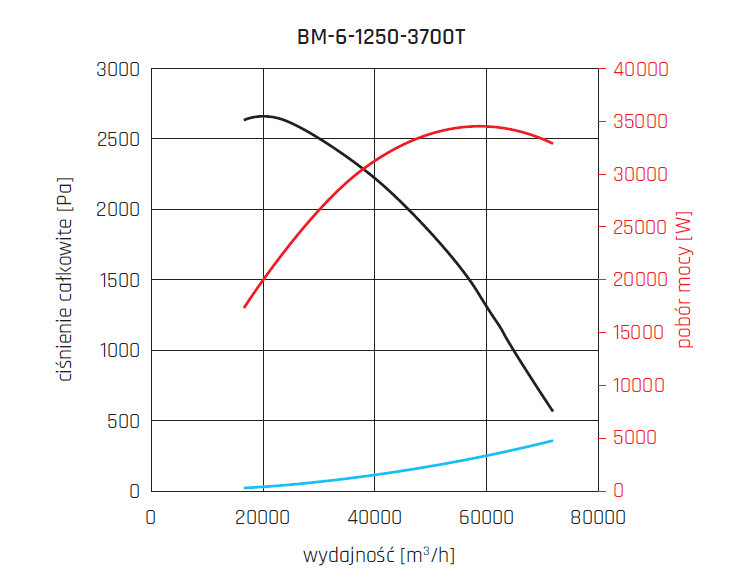

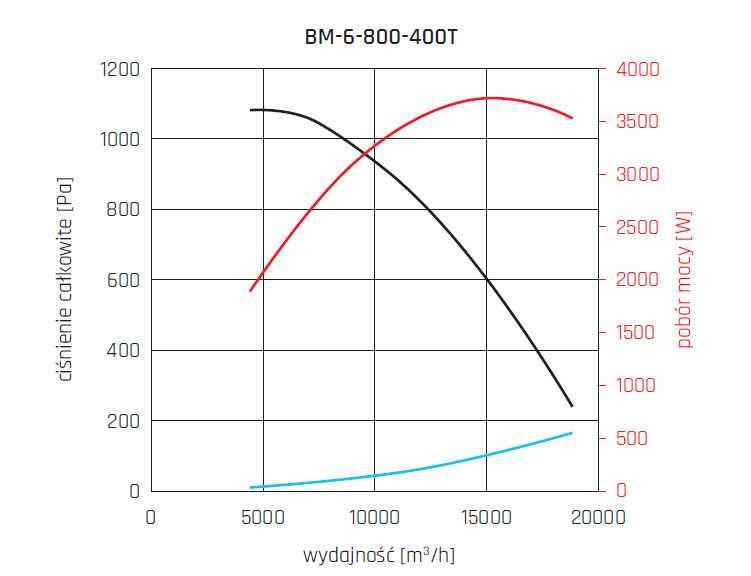

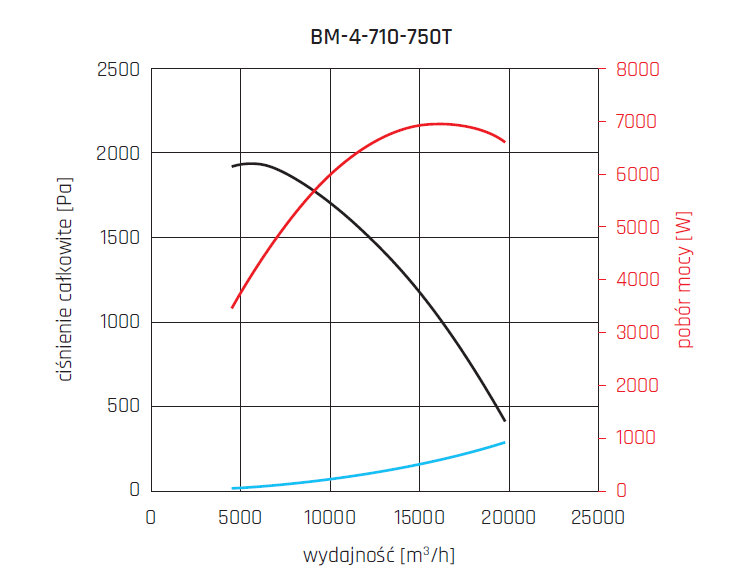

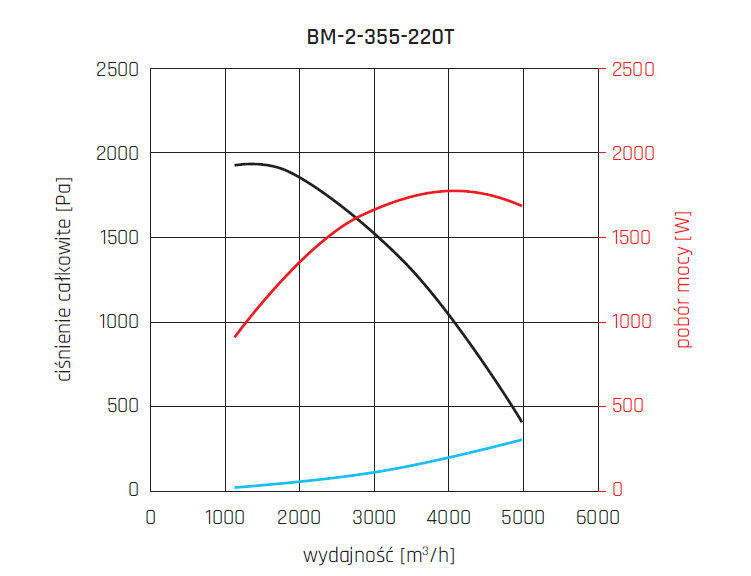

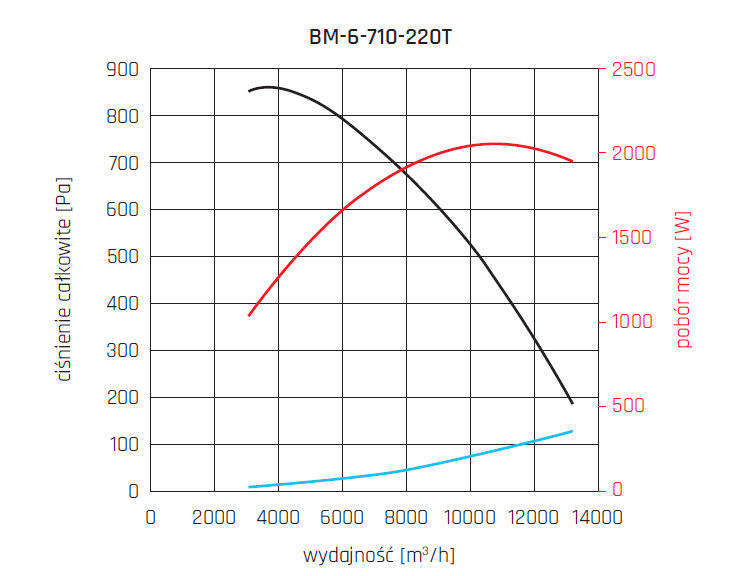

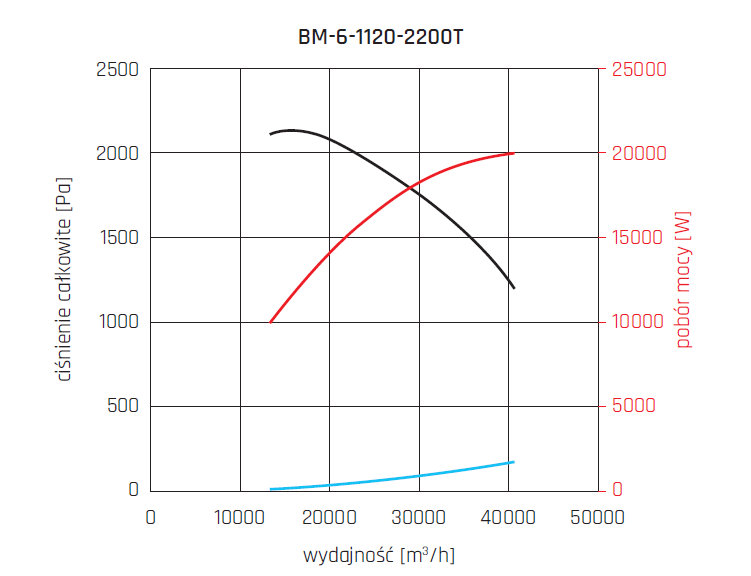

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylatory przeznaczone do systemów transportu nieagresywnych i niewybuchowych gazów. Typowe zastosowania:

  • transport pneumatyczny,
  • nadmuch w układach suszenia (np. maszyny graficzne, obróbka tworzyw sztucznych),
  • systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne),
  • do transportu powietrza w instalacjach wentylacyjnych i liniach technologicznych,
  • zawartość pyłu w przetłaczanym czynniku to maksymalnie 1g/m3.

KONSTRUKCJA

  • średniociśnieniowy, jednostronnie ssący wentylator promieniowy o napędzie bezpośrednim
  • wirniki spawane z czarnej blachy stalowej, jednopowłokowe łopaty zagięte do tyłu, spawane z blachy ze stali węglowej, malowane farbą podkładową, wyważane zgodnie z ISO1940-1
  • obudowy spawane z blachy ze stali węglowej
  • wentylatory standardowo malowane w kolorze niebieskim RAL5010 w klasie korozyjności C3
  • transport medium w zakresie temperatur -20°C do +80°C
  • figura standardowa LG270

SILNIK ELEKTRYCZNY

  • asynchroniczny 3-fazowy 230/400V, 50Hz (o mocy do 3.0kW)
  • asynchroniczny 3-fazowy 400/690V, 50Hz (o mocy od 4.0kW)
  • klasa sprawności IE3
  • stopień ochrony IP55
  • klasa izolacji F
  • przystosowany do regulacji częstotliwościowej
  • temperatura otoczenia silnika od -20°C do +40°C

AKCESORIA

  • złącza przeciwdrganiowe na wlocie i wylocie
  • rama nośna
  • osłony wlotu i wylotu
  • króćce, redukcje, przejściówki
  • wloty kolanowe
  • wibroizolatory

WYKONANIA SPECJALNE (wymaga uzgodnień)

  • dowolna figura LG lub RD
  • malowanie na inny kolor niż standardowy wg palety RAL
  • malowanie w wyższej klasie korozyjności
  • obudowa i wirnik galwanizowane
  • obudowa i wirnik ze stali nierdzewnej 1.4301
  • obudowa i wirnik ze stali kwasoodpornej 1.4404
  • do transportu medium o temperaturze poniżej -20°C i powyżej +80°C
  • do pracy w przestrzeniach zagrożenia wybuchem w strefie 1 lub 21 lub 2 lub 22
  • z napędem sprzęgłowym
  • z napędem pasowym
  • z izolacją termiczną i akustyczną
  • z silnikiem na inne niż standardowe napięcie lub częstotliwość zasilania
  • z silnikiem o innym stopniu ochrony IP
  • z silnikiem o innej klasie izolacji
  • z silnikiem wyposażonym w czujniki lub dodatkowe chłodzenie
  • temperatura otoczenia silnika poniżej -20°C i powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
BM-2-315-110T 3480 1540 950 2985 2.5 400 67 -20 40 44
BM-2-355-220T 4980 1930 1800 2985 4.3 400 71 -20 40 54
BM-2-400-400T 7100 2490 3200 2985 7.4 400 74 -20 40 96

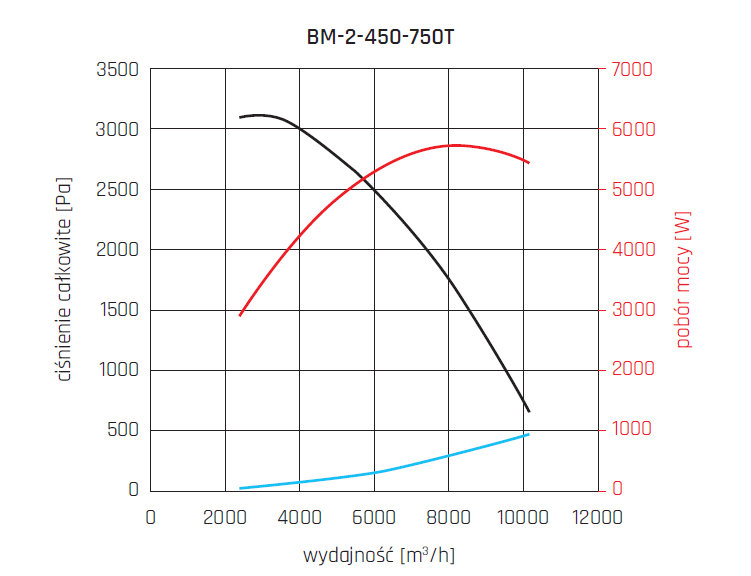

BM-2-450-750T 10560 3100 5700 2985 13.3 400 78 -20 40 140
BM-2-500-1100T 14000 3870 9800 2985 19.6 400 81 -20 40 245
BM-2-560-1850T 19500 4850 17000 2985 32.1 400 84 -20 40 285
BM-2-630-3000T 27830 6200 30800 2985 51 400 88 -20 40 455
BM-4-315-055T 1730 380 120 1490 1.6 400 52 -20 40 40
BM-4-355-055T 2250 425 160 1490 1.6 400 56 -20 40 53
BM-4-400-110T 3520 615 400 1490 2.5 400 59 -20 40 78
BM-4-450-220T 5050 770 710 1490 4.6 400 63 -20 40 108
BM-4-500-220T 6990 960 1200 1490 4.6 400 66 -20 40 148
BM-4-560-220T 9730 1200 2200 1490 4.6 400 69 -20 40 173
BM-4-630-400T 13980 1540 3850 1490 8.1 400 73 -20 40 222
BM-4-710-750T 19830 1920 7000 1490 14.4 400 76 -20 40 308
BM-4-800-1500T 28300 2440 12600 1490 28.3 400 80 -20 40 500

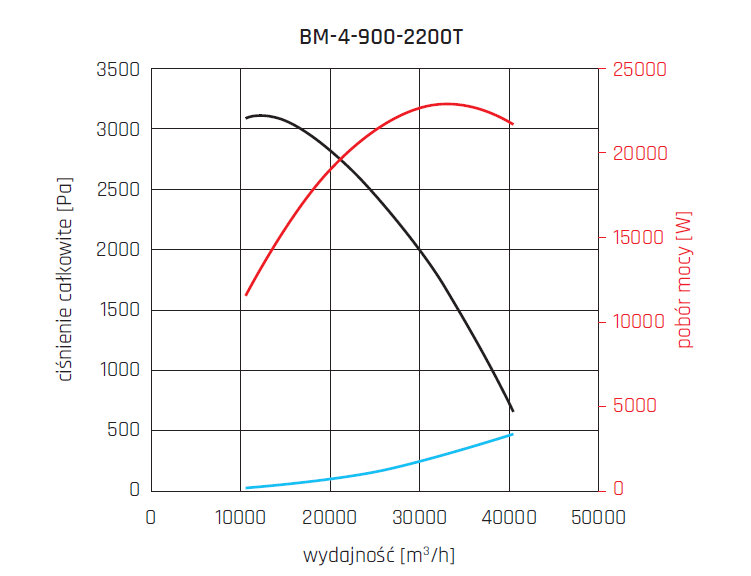

BM-4-900-2200T 40400 3090 22500 1490 41.1 400 83 -20 40 650
BM-6-710-220T 13180 860 2050 990 5 400 68 -20 40 275
BM-6-800-400T 18800 1080 3740 990 8.1 400 71 -20 40 408
BM-6-900-750T 26850 1365 6880 990 14.8 400 75 -20 40 585
BM-6-1000-1500T 30000 1730 11500 990 29.3 400 78 -20 40 760
BM-6-1120-2200T 40650 2135 20000 990 42 400 81 -20 40 990
BM-6-1250-3700T 71920 2660 35000 990 70 400 85 -20 40 1260

* mierzony w odległości 3m od wentylatora.

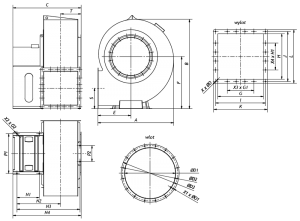

Typ A B C E F S T P1 P2
mm mm mm mm mm mm mm mm mm
BM-2-315-110T 515 623 370 230 375 211 165 350 150
BM-2-355-220T 573 702 450 255 425 236 178 400 180
BM-2-400-400T 641 774 470 285 465 264 194 400 180
BM-2-450-750T 723 864 550 319 512 296 222 460 180
BM-2-500-1100T 802 961 550 348 566 333 244 500 250
BM-2-560-1850T 900 1087 720 392 645 375 266 500 250
BM-2-630-3000T 1011 1221 915 441 725 422 291 600 250
BM-4-315-055T 515 623 370 230 375 211 165 350 150
BM-4-355-055T 573 702 450 255 425 236 178 400 180
BM-4-400-110T 641 774 470 285 465 264 194 400 180
BM-4-450-220T 723 864 550 319 512 296 222 460 180
BM-4-500-220T 802 961 550 348 566 333 244 500 250
BM-4-560-220T 900 1087 720 392 645 375 266 500 250
BM-4-630-400T 1011 1221 915 441 725 422 291 600 250
BM-4-710-750T 1123 1325 1000 490 775 469 316 600 250
BM-4-800-1500T 1256 1511 850 548 895 525 346 670 250
BM-4-900-2200T 1418 1676 900 618 980 591 382 743 300
BM-6-710-220T 1123 1325 1000 490 775 469 316 600 250
BM-6-800-400T 1256 1511 850 548 895 525 346 670 250
BM-6-900-750T 1418 1676 900 618 980 591 382 743 300
BM-6-1000-1500T 1593 1912 1000 694 1130 666 423 743 300
BM-6-1120-2200T 1792 2129 1100 781 1250 750 468 743 300
BM-6-1250-3700T 2016 2378 1240 879 1390 844 518 900 300
Typ N1 N2 N3 N4 X2xØO2 L J H X4xH1
mm mm mm mm mm mm mm mm mm
BM-2-315-110T 180 137 472 502 6×11.5 286 260 224
BM-2-355-220T 180 165 513 558 6×14 312 286 224
BM-2-400-400T 220 176 579 620 6×14 362 326 280
BM-2-450-750T 240 197 642 689 6×14 397 361 315 1×125
BM-2-500-1100T 320 226 772 831 6×17 437 401 355 1×125
BM-2-560-1850T 370 249 863 925 6×17 482 446 400 1×125
BM-2-630-3000T 420 285 974 1046 6×17 532 496 450 3×125
BM-4-315-055T 180 137 472 502 6×11.5 286 260 224
BM-4-355-055T 180 165 513 558 6×14 312 286 224
BM-4-400-110T 220 176 579 620 6×14 362 326 280
BM-4-450-220T 240 197 642 689 6×14 397 361 315 1×125
BM-4-500-220T 320 226 772 831 6×17 437 401 355 1×125
BM-4-560-220T 370 249 863 925 6×17 482 446 400 1×125
BM-4-630-400T 420 285 974 1046 6×17 532 496 450 3×125
BM-4-710-750T 420 310 1024 1096 6×17 582 546 500 3×125
BM-4-800-1500T 380 350 1054 1136 6×17 642 606 560 3×125
BM-4-900-2200T 420 401 1181 1278 6×22 752 702 630 3×125
BM-6-710-220T 420 310 1024 1096 6×17 582 546 500 3×125
BM-6-800-400T 380 350 1054 1136 6×17 642 606 560 3×125
BM-6-900-750T 420 401 1181 1278 6×22 752 702 630 3×125
BM-6-1000-1500T 420 441 1261 1359 6×22 832 782 710 5×125
BM-6-1120-2200T 420 486 1351 1449 6×22 922 872 800 5×125
BM-6-1250-3700T 420 536 1451 1549 6×22 1022 972 900 5×125
Typ K I G X3xG1 XxØO D1 D3 D2 X1xØO1
mm mm mm mm mm mm mm mm mm
BM-2-315-110T 286 260 224 8×10 253 323 292 8×11.5
BM-2-355-220T 312 286 252 8×10 283 363 332 8×11.5
BM-2-400-400T 362 326 282 10×12 318 398 366 8×11.5
BM-2-450-750T 397 361 317 1×125 12×12 358 438 405 8×11.5
BM-2-500-1100T 437 401 357 1×125 12×12 404 484 448 12×11.5
BM-2-560-1850T 482 446 402 1×125 12×12 454 534 497 12×11.5
BM-2-630-3000T 532 496 452 3×125 20×12 504 584 551 12×11.5
BM-4-315-055T 286 260 224 8×10 253 323 292 8×11.5
BM-4-355-055T 312 286 252 8×10 283 363 332 8×11.5
BM-4-400-110T 362 326 282 10×12 318 398 366 8×11.5
BM-4-450-220T 397 361 317 1×125 12×12 358 438 405 8×11.5
BM-4-500-220T 437 401 357 1×125 12×12 404 484 448 12×11.5
BM-4-560-220T 482 446 402 1×125 12×12 454 534 497 12×11.5
BM-4-630-400T 532 496 452 3×125 20×12 504 584 551 12×11.5
BM-4-710-750T 582 546 502 3×125 20×12 564 664 629 16×14
BM-4-800-1500T 642 606 562 3×125 20×12 634 734 698 16×14
BM-4-900-2200T 752 702 632 3×125 20×12 714 814 775 16×14
BM-6-710-220T 582 546 502 3×125 20×12 564 664 629 16×14
BM-6-800-400T 642 606 562 3×125 20×12 634 734 698 16×14
BM-6-900-750T 752 702 632 3×125 20×12 714 814 775 16×14
BM-6-1000-1500T 832 782 712 5×125 28×12 804 904 861 24×14
BM-6-1120-2200T 922 872 802 5×125 28×12 904 1004 958 24×14
BM-6-1250-3700T 1022 972 902 5×125 28×12 1005 1105 1067 24×14
