ZASTOSOWANIE
Wywiewne i nawiewno-wywiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są także w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Stosowane mogą być również do spiętrzenia powietrza w systemach wentylacji przeciwpożarowej. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.
KONSTRUKCJA
Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową. Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora. Wentylator serii VKF posiada skrzynkę zaciskową z boku na obudowie.
SILNIK
Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu lub cztero biegunowe silniki, które mogą być w wersji: jedno lub trzyfazowej.
REGULACJA PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.
MONTAŻ
W zależności od serii wentylatory montowane są w kanale wentylacyjnym (VKF) lub bezpośrednio na powierzchni ściany (OV i OVK).
OV – instalowanie na ścianie za pomocą prostokątnej płyty montażowej.
OVK – instalowanie na ścianie przy pomocy okrągłej płyty montażowej.
VKF – instalacja na kanale wentylacyjnym przy pomocy kołnierzy.
Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR
| OV/OVK/VKF 2E 200 | OV/OVK/VKF 2E 250 | OV/OVK/VKF 2D 250 | OV/OVK/VKF 4E 250 | OV/OVK/VKF 4D 250 | OV/OVK/VKF 2E 300 | |
|---|---|---|---|---|---|---|
| Napięcie [V] | 230 | 230 | 3~ 400 | 230 | 3~ 400 | 230 |
| Moc [W] | 55 | 80 | 80 | 50 | 60 | 145 |
| Pobór prądu [A] | 0.26 | 0.4 | 0.22 | 0.22 | 0.17 | 0.66 |
| Wydajność [m3/h] | 860 | 1050 | 1060 | 800 | 850 | 2230 |
| Obroty [min-1] | 2300 | 2400 | 2600 | 1380 | 1400 | 2300 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 50 | 60 | 60 | 55 | 55 | 60 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Klasa energetyczna** | C | B | B | – | – | – |
| Stopień ochrony: | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) |
| OV/OVK/VKF 2D 300 | OV/OVK/VKF 4E 300 | OV/OVK/VKF 4D 300 | OV/OVK/VKF 4E 350 | OV/OVK/VKF 4D 350 | OV/OVK/VKF 4E 400 | |
|---|---|---|---|---|---|---|
| Napięcie [V] | 3~ 400 | 230 | 3~ 400 | 230 | 3~ 400 | 230 |
| Moc [W] | 145 | 75 | 75 | 140 | 140 | 180 |
| Pobór prądu [A] | 0.25 | 0.35 | 0.22 | 0.65 | 0.38 | 0.82 |
| Wydajność [m3/h] | 2310 | 1340 | 1310 | 2500 | 2520 | 3580 |
| Obroty [min-1] | 2350 | 1350 | 1380 | 1380 | 1380 | 1380 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 60 | 58 | 58 | 62 | 62 | 63 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Stopień ochrony: | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) |
| OV/OVK/VKF 4D 400 | OV/OVK/VKF 4E 450 | OV/OVK/VKF 4D 450 | OV/OVK/VKF 4E 500 | OV/OVK 4D 500 | OV/OVK/VKF 4E 550 | |
|---|---|---|---|---|---|---|
| Napięcie [V] | 3~ 400 | 230 | 3~ 400 | 230 | 3~ 400 | 230 |
| Moc [W] | 180 | 250 | 250 | 420 | 450 | 550 |
| Pobór prądu [A] | 0.47 | 1.2 | 0.6 | 1.95 | 0.9 | 2.55 |
| Wydajność [m3/h] | 3740 | 4680 | 5280 | 7060 | 6570 | 8800 |
| Obroty [min-1] | 1380 | 1350 | 1360 | 1300 | 1300 | 1300 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 64 | 64 | 65 | 69 | 72 | 70 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Stopień ochrony: | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 (VKF IP X4) | IP 24 | IP 24 (VKF IP X4) |
| OV/OVK 4D 550 | OV/OVK/VKF 4E 630 | OV/OVK 4D 630 | OV/OVK 6E 630 | |
|---|---|---|---|---|
| Napięcie [V] | 3~ 400 | 230 | 3~ 400 | 1~ 230 |
| Moc [W] | 750 | 750 | 800 | 540 |
| Pobór prądu [A] | 1.5 | 3.5 | 1.6 | 2.4 |
| Wydajność [m3/h] | 9700 | 11900 | 12200 | 10900 |
| Obroty [min-1] | 1350 | 1360 | 1320 | 850 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 73 | 75 | 78 | 72 |
| Maksymalna temperatura pracy [°C] | -30 +60 | -30 +60 | -30 +60 | -30 +60 |
| Stopień ochrony: | IP 24 | IP 24 (VKF IP X4) | IP 24 | IP 24 |

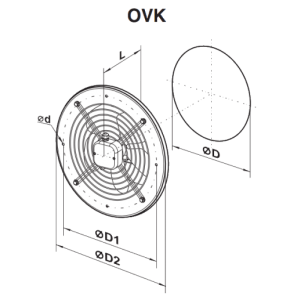

| Typ | Wymiary (mm) | Waga (kg) | ||||
|---|---|---|---|---|---|---|
| ØD | ØD1 | ØD2 | Ød | L | ||
| OVK 2E 200 | 210 | 250 | 280 | 7 | 145 | 2,5 |
| OVK 2E 250 / OVK 2D 250 | 260 | 295 | 320 | 7 | 155 | 3,4 |
| OVK 4E 250 / OVK 4D 250 | 260 | 295 | 320 | 7 | 155 | 3,4 |
| OVK 2E 300 | 326 | 380 | 397 | 9 | 195 | 4,4 |
| OVK 2D 300 | 326 | 380 | 397 | 9 | 155 | 4,4 |
| OVK 4E 300 | 326 | 380 | 397 | 9 | 195 | 4,7 |
| OVK 4D 300 | 326 | 380 | 397 | 9 | 155 | 4,7 |
| OVK 4E 350 / OVK 4D 350 | 388 | 442 | 460 | 9 | 200 | 6,3 |
| OVK 4E 400 / OVK 4D 400 | 417 | 504 | 528 | 9 | 240 | 8,3 |
| OVK 4E 450 / OVK 4D 450 | 465 | 578 | 607 | 11 | 250 | 9,8 |
| OVK 4E 500 / OVK 4D 500 | 520 | 590 | 655 | 11 | 260 | 12,2 |
| OVK 4E 550 / OVK 4D 550 | 570 | 645 | 710 | 11 | 280 | 15,0 |
| OVK 4E 630 / OVK 4D 630 | 650 | 760 | 800 | 11 | 295 | 20,8 |
| OVK 6E 630 | 650 | 760 | 800 | 11 | 295 | 20,8 |
