ZASTOSOWANIE
Wywiewne i nawiewno-wywiewne systemy wentylacji dla różnego typu pomieszczeń, gdzie wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu. Wentylatory serii OV1 i OVK1 mogą być również stosowane do prostego wyrzutu powietrza przez ścianę, istnieje także możliwość instalacji wentylatorów serii OV1 i OVK1 na ścianach zewnętrznych.
KONSTRUKCJA
Obudowy wentylatorów OV1, OVK1 wykonane są z blachy stalowej z powłoką polimerową. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.
SILNIK
W wentylatorach wykorzystywane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w silnikach zastosowano łożyska kulkowe. Klasa bezpieczeństwa silnika: IP 24.
REGULACJA PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.
MONTAŻ
W zależności od serii, wentylator montuje się w kanale albo bezpośrednio na ścianie.
OV1 – montaż na ścianie przy pomocy prostokątnej płyty montażowej.
OVK1 – montaż na ścianie przy pomocy okrągłej płyty montażowej.
Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
OV1 / OVK1 / VKOM / VKOMz 150 |
OV1 / OVK1 / VKOM / VKOMz 200 |
OV1 / OVK1 / VKOM / VKOMz 250 |
OV1 / OVK1 / VKOM / VKOMz 315 |
|

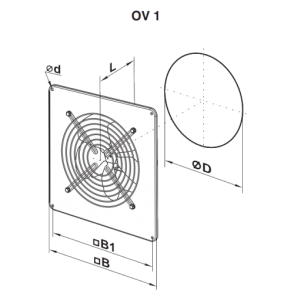

---|---|---|---|---|
Napięcie [V] | 230 | 230 | 230 | 230 |
Moc [W] | 36 | 43 | 68 | 110 |
Pobór prądu [A] | 0,26 | 0,28 | 0,48 | 0,75 |
Wydajność [m3/h] | 200 | 405 | 1070 | 1700 |
Obroty [min-1] | 1300 | 1300 | 1300 | 1300 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 33 | 32 | 37 | 42 |
Temperatura pracy [°C] | 40 | 40 | 40 | 40 |
Stopień ochrony | IP 24 (VKOM IP X4) | IP 24 (VKOM IP X4) | IP 24 (VKOM IP X4) | IP 24 (VKOM IP X4) |
Typ | Wymiary (mm) | Waga (kg) | ||||
---|---|---|---|---|---|---|
ØD | Ød | B | B1 | L | ||
OV1 150 | 162 | 7 | 250 | 210 | 120 | 2,5 |
OV1 200 | 208 | 7 | 312 | 260 | 120 | 3,0 |
OV1 250 | 262 | 7 | 370 | 320 | 140 | 3,5 |
OV1 315 | 312 | 9 | 430 | 380 | 170 | 6,1 |
Typ | Wymiary (mm) | Waga (kg) | ||||
---|---|---|---|---|---|---|
ØD | ØD1 | ØD2 | Ød | L | ||
OVK1 150 | 162 | 190 | 220 | 7 | 120 | 2,5 |
OVK1 200 | 208 | 270 | 300 | 7 | 120 | 2,5 |
OVK1 250 | 262 | 330 | 360 | 7 | 140 | 3,0 |
OVK1 315 | 312 | 390 | 420 | 9 | 170 | 5,1 |

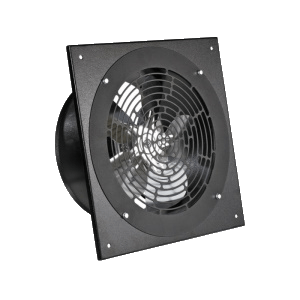

OV1

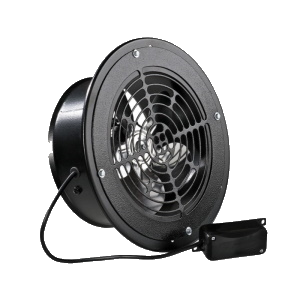

OVK1
