ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
KONSTRUKCJA
SILNIK ELEKTRYCZNY
Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa |
---|---|---|---|---|---|---|---|---|---|---|
m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | |

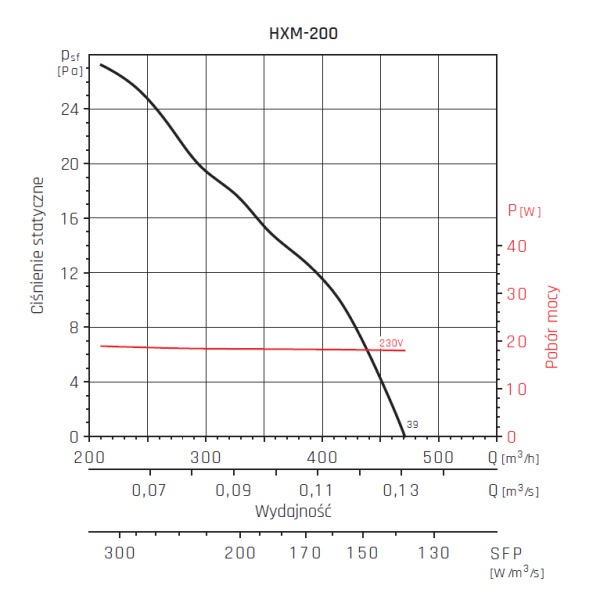

HXM-200 | 470 | 27 | 19 | 1350 | 0.2 | 230 | 42 | -15 | 40 | 1.8 |
HXM-250 | 810 | 36 | 30 | 1380 | 0.4 | 230 | 46 | -15 | 40 | 2.2 |

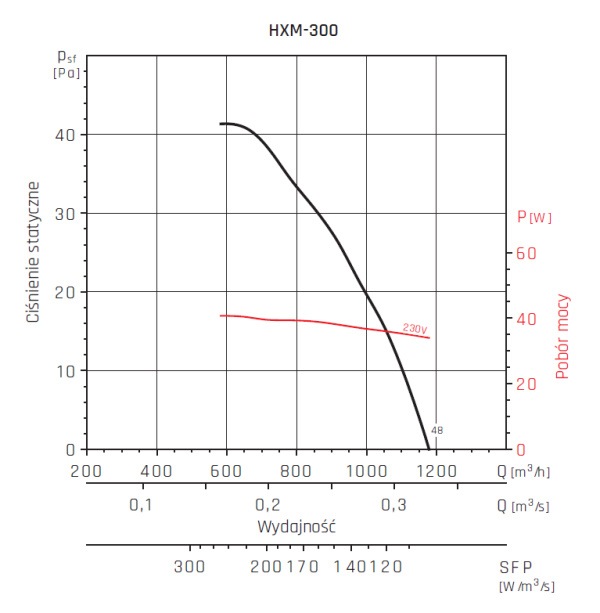

HXM-300 | 1180 | 42 | 41 | 1360 | 0.5 | 230 | 50 | -15 | 40 | 3.2 |

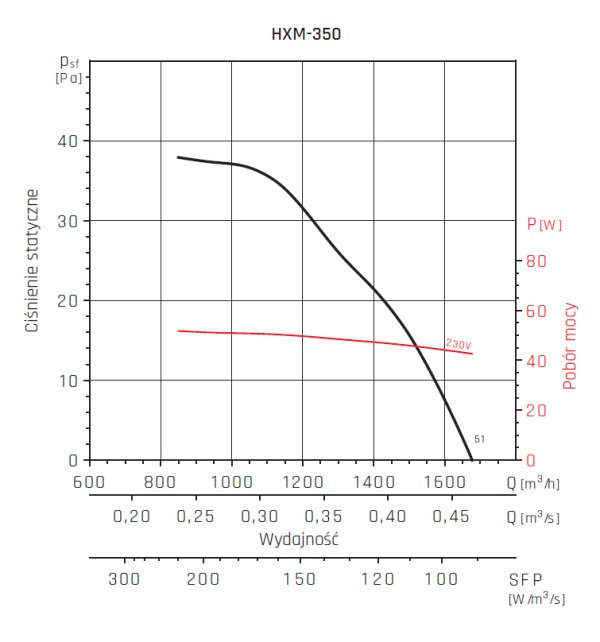

HXM-350 | 1680 | 38 | 52 | 1340 | 0.6 | 230 | 53 | -15 | 40 | 4.3 |

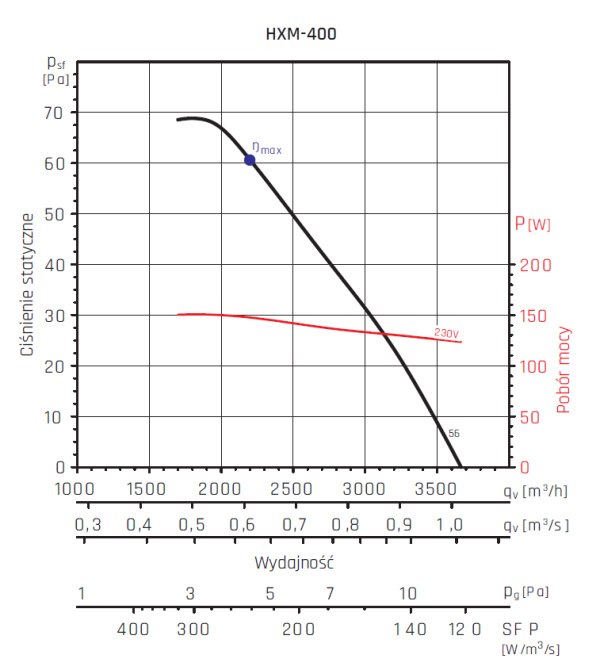

HXM-400 | 3670 | 69 | 151 | 1255 | 0.7 | 230 | 56 | -40 | 60 | 9 |

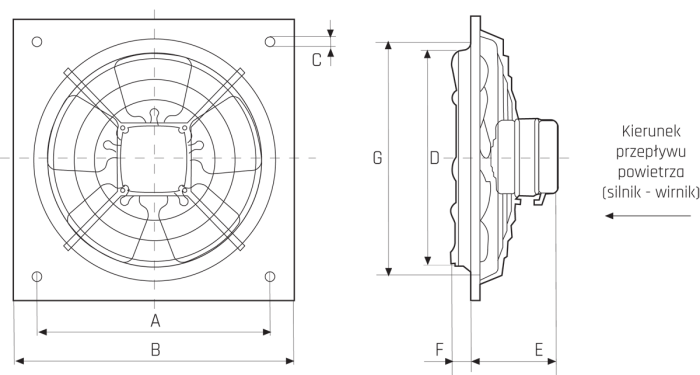

Typ | A | B | D | E | F | G | ØC |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HXM-200 | 222.5 | 266 | 205 | 88 | 19.5 | 211 | 9.5 |
HXM-250 | 275.5 | 333 | 255 | 99 | 31.5 | 261 | 9.5 |
HXM-300 | 336.5 | 400 | 305 | 99 | 35.5 | 311 | 10.5 |
HXM-350 | 390 | 465 | 361 | 106 | 34.5 | 371 | 10.5 |
Typ | A | B | ØC | ØD | ØE | ØG |
---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | |
HXM-400 | 420 | 500 | 10 | 400 | 410 | 464 |
