ZASTOSOWANIE
Seria wentylatorów HIT-P/HIB-P znajduje zastosowanie w rolnictwie i ogrodnictwie (fermy, suszarnie, szklarnie), a także w przemyśle (fabryki, duże warsztaty).
Specjalnie do zastosowań w ogrodnictwie i hodowlach dostępna jest wersja z zabudową ograniczającą przenikanie przez wentylator światła dziennego.
KONSTRUKCJA
Wentylator osiowy z napędem pasowym (z wyjątkiem modelu 800, który posiada napęd bezpośredni). Przystosowany do montażu ściennego. Obudowa wykonana z galwanizowanej blachy stalowej. Automatycznie otwierana żaluzja wywiewna. Osłona wlotu oraz wirnik z blachy galwanizowanej.
Temperatura pracy wentylatorów od -20°C do +40°C. Na życzenie zamiast automatycznych żaluzji wywiewnej wentylator może być dostarczony ze stalową siatką wywiewną.
SILNIK ELEKTRYCZNY

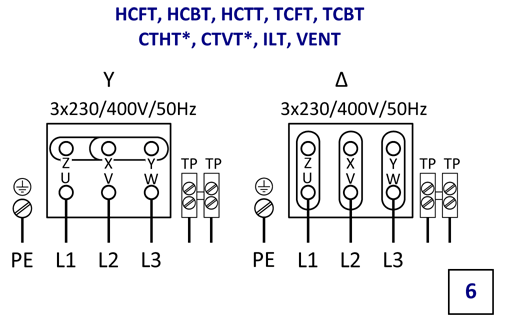

Wentylatory wyposażone są w silniki jednofazowe 230V 50Hz (HIB) lub trójfazowe 230/400V 50Hz (HIT). Stopień ochrony IP55, klasa izolacji F.
Silniki posiadają termiczne zabezpieczenie przed przeciążeniem.
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa |
|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | |

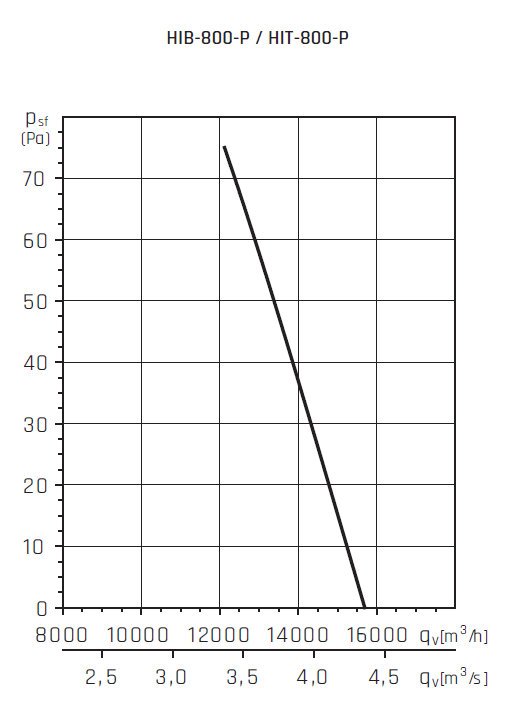

| HIB-800-P-0.55 | 15450 | 75 | 550 | 910 | 3.2 | 230 | 77 | -20 | 40 | 48 |

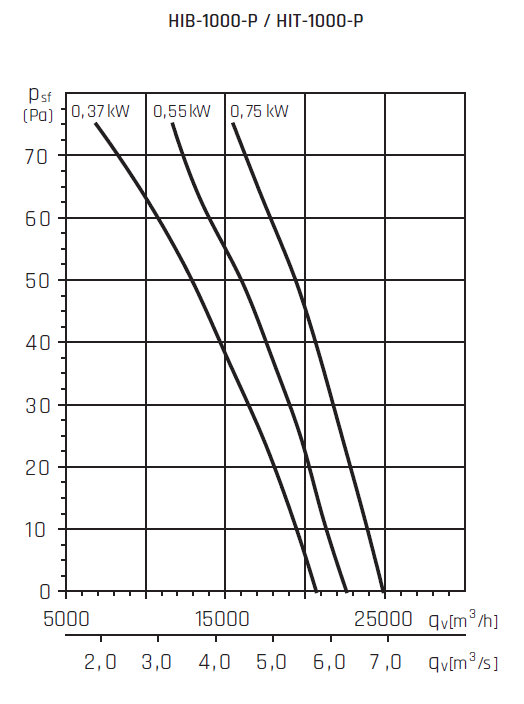

| HIB-1000-P-0.37 | 20700 | 75 | 370 | 1400 | 3 | 230 | 68 | -20 | 40 | 50 |
| HIB-1000-P-0.55 | 22600 | 75 | 550 | 1400 | 4.4 | 230 | 68 | -20 | 40 | 52 |
| HIB-1000-P-0.75 | 24900 | 75 | 750 | 1400 | 5.5 | 230 | 73 | -20 | 40 | 54 |

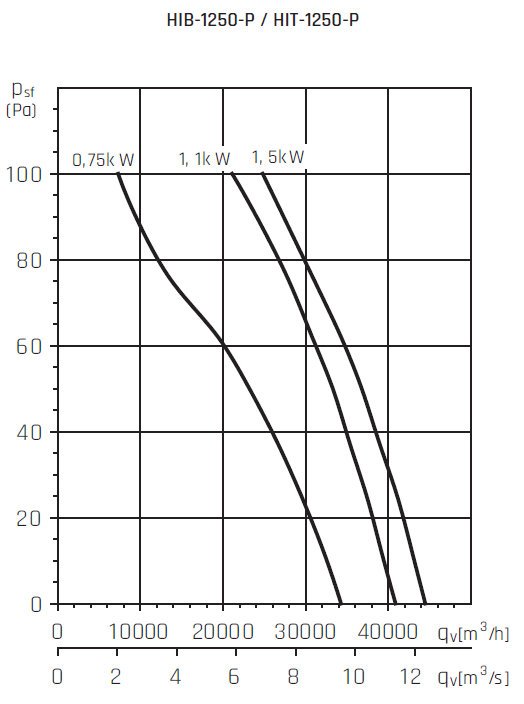

| HIB-1250-P-0.75 | 34300 | 100 | 750 | 1400 | 5.5 | 230 | 64 | -20 | 40 | 69 |
| HIB-1250-P-1.1 | 40900 | 100 | 1100 | 1400 | 7.6 | 230 | 69 | -20 | 40 | 74 |
| HIB-1250-P-1.5 | 44500 | 100 | 1500 | 1400 | 10.9 | 230 | 75 | -20 | 40 | 80 |
| HIT-800-P-0.55 | 15450 | 75 | 550 | 910 | 3.2 | 400 | 77 | -20 | 40 | 48 |
| HIT-1000-P-0.37 | 20700 | 75 | 370 | 1400 | 1.6 | 400 | 68 | -20 | 40 | 50 |
| HIT-1000-P-0.55 | 22600 | 75 | 550 | 1400 | 2.4 | 400 | 68 | -20 | 40 | 52 |
| HIT-1000-P-0.75 | 24900 | 75 | 750 | 1400 | 3.4 | 400 | 73 | -20 | 40 | 54 |
| HIT-1250-P-0.75 | 34300 | 100 | 750 | 1400 | 3.4 | 400 | 64 | -20 | 40 | 69 |
| HIT-1250-P-1.1 | 40900 | 100 | 1100 | 1400 | 4.5 | 400 | 69 | -20 | 40 | 74 |
| HIT-1250-P-1.5 | 44500 | 100 | 1500 | 1400 | 6.3 | 400 | 75 | -20 | 40 | 80 |
* mierzony w odległości 1.5m od wentylatora.
| Typ | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| HIB-800-P-0.55 | 910 | 910 | 530 | 780 | 645 | 250 | 225 | 455 |
| HIB-1000-P-0.37 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIB-1000-P-0.55 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIB-1000-P-0.75 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIB-1250-P-0.75 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIB-1250-P-1.1 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIB-1250-P-1.5 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIT-800-P-0.55 | 910 | 910 | 530 | 780 | 645 | 250 | 225 | 455 |
| HIT-1000-P-0.37 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIT-1000-P-0.55 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIT-1000-P-0.75 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIT-1250-P-0.75 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIT-1250-P-1.1 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIT-1250-P-1.5 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
