VKF

B2B
Nazwa
VKF
Producent
VENTS GROUP
Opis

Wentylatory osiowe kanałowe

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wywiewne i nawiewno-wywiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są także w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Stosowane mogą być również do spiętrzenia powietrza w systemach wentylacji przeciwpożarowej. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.

KONSTRUKCJA
Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową. Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora. Wentylator serii VKF posiada skrzynkę zaciskową z boku na obudowie.

SILNIK
Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu lub cztero biegunowe silniki, które mogą być w wersji: jedno lub trzyfazowej.

REGULACJA PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.

MONTAŻ
W zależności od serii wentylatory montowane są w kanale wentylacyjnym (VKF) lub bezpośrednio na powierzchni ściany (OV i OVK).
OV – instalowanie na ścianie za pomocą prostokątnej płyty montażowej.
OVK – instalowanie na ścianie przy pomocy okrągłej płyty montażowej.
VKF – instalacja na kanale wentylacyjnym przy pomocy kołnierzy.

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR

OV/OVK/VKF 2E 200 OV/OVK/VKF 2E 250 OV/OVK/VKF 2D 250 OV/OVK/VKF 4E 250 OV/OVK/VKF 4D 250 OV/OVK/VKF 2E 300
Napięcie [V] 230 230 3~ 400 230 3~ 400 230
Moc [W] 55 80 80 50 60 145
Pobór prądu [A] 0.26 0.4 0.22 0.22 0.17 0.66
Wydajność [m3/h] 860 1050 1060 800 850 2230
Obroty [min-1] 2300 2400 2600 1380 1400 2300
Poziom ciśnienia akustycznego [dB(A)/3 m] 50 60 60 55 55 60
Maksymalna temperatura pracy [°C] -30 +60 -30 +60 -30 +60 -30 +60 -30 +60 -30 +60
Klasa energetyczna** C B B
Stopień ochrony: IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4)



OV/OVK/VKF 2D 300 OV/OVK/VKF 4E 300 OV/OVK/VKF 4D 300 OV/OVK/VKF 4E 350 OV/OVK/VKF 4D 350 OV/OVK/VKF 4E 400
Napięcie [V] 3~ 400 230 3~ 400 230 3~ 400 230
Moc [W] 145 75 75 140 140 180
Pobór prądu [A] 0.25 0.35 0.22 0.65 0.38 0.82
Wydajność [m3/h] 2310 1340 1310 2500 2520 3580
Obroty [min-1] 2350 1350 1380 1380 1380 1380
Poziom ciśnienia akustycznego [dB(A)/3 m] 60 58 58 62 62 63
Maksymalna temperatura pracy [°C] -30 +60 -30 +60 -30 +60 -30 +60 -30 +60 -30 +60
Stopień ochrony: IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4)



OV/OVK/VKF 4D 400 OV/OVK/VKF 4E 450 OV/OVK/VKF 4D 450 OV/OVK/VKF 4E 500 OV/OVK 4D 500 OV/OVK/VKF 4E 550
Napięcie [V] 3~ 400 230 3~ 400 230 3~ 400 230
Moc [W] 180 250 250 420 450 550
Pobór prądu [A] 0.47 1.2 0.6 1.95 0.9 2.55
Wydajność [m3/h] 3740 4680 5280 7060 6570 8800
Obroty [min-1] 1380 1350 1360 1300 1300 1300
Poziom ciśnienia akustycznego [dB(A)/3 m] 64 64 65 69 72 70
Maksymalna temperatura pracy [°C] -30 +60 -30 +60 -30 +60 -30 +60 -30 +60 -30 +60
Stopień ochrony: IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 (VKF IP X4) IP 24 IP 24 (VKF IP X4)



OV/OVK 4D 550 OV/OVK/VKF 4E 630 OV/OVK 4D 630 OV/OVK 6E 630
Napięcie [V] 3~ 400 230 3~ 400 1~ 230
Moc [W] 750 750 800 540
Pobór prądu [A] 1.5 3.5 1.6 2.4
Wydajność [m3/h] 9700 11900 12200 10900
Obroty [min-1] 1350 1360 1320 850
Poziom ciśnienia akustycznego [dB(A)/3 m] 73 75 78 72
Maksymalna temperatura pracy [°C] -30 +60 -30 +60 -30 +60 -30 +60
Stopień ochrony: IP 24 IP 24 (VKF IP X4) IP 24 IP 24

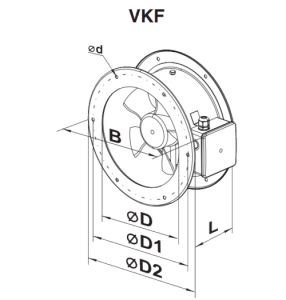

Typ Wymiary (mm) Waga (kg)
ØD ØD1 ØD2 Ød B L
VKF 2E 200 205 235 255 7 290 120 1,95
VKF 2E 250 / VKF 2D 250 260 286 306 7 340 150 3,84
VKF 4E 250 / VKF 4D 250 260 286 306 7 340 150 3,96 / 3,84
VKF 2E 300 / VKF 2D 300 310 356 382 7 410 160 5,31
VKF 4E 300 / VKF 4D 300 310 356 382 7 410 160 5,59 / 5,31
VKF 4E 350 / VKF 4D 350 362 395 421 9,5 450 160 6,37
VKF 4E 400 / VKF 4D 400 412 438 465 9,5 500 170 8,39
VKF 4E 450 / VKF 4D 450 462 487 515 9,5 550 200 10,65
VKF 4E 500 515 541 570 9,5 600 220 12,65
VKF 4E 550 565 605 636 11,5 660 230 17,3
VKF 4E 630 645 674 715 11,5 740 250 20,13
