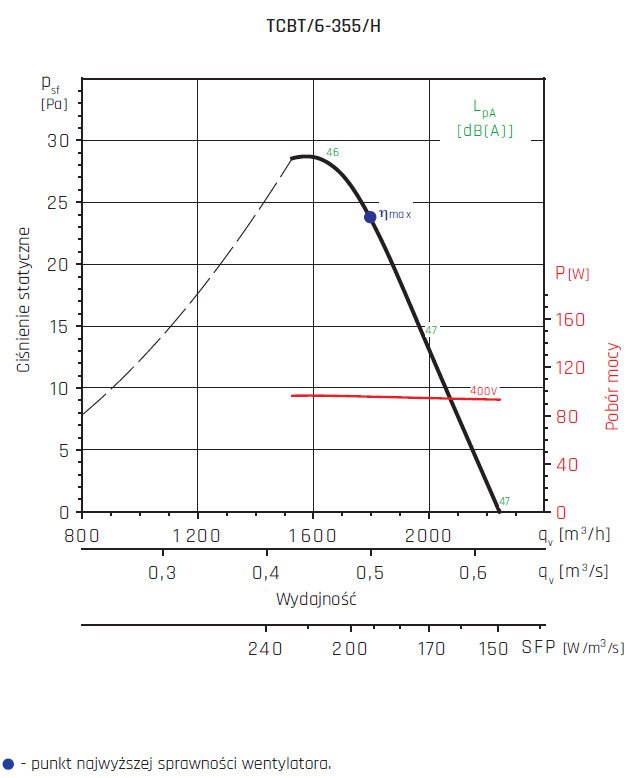

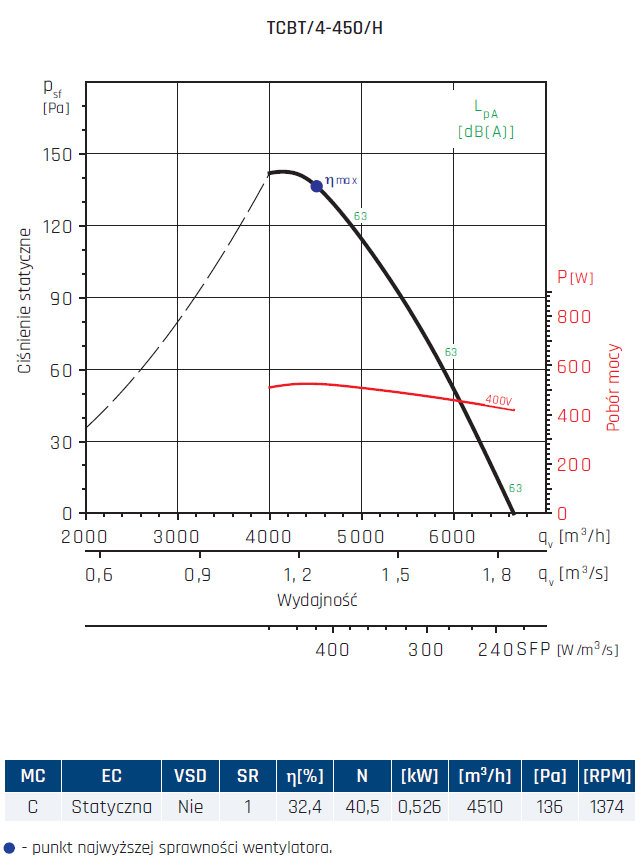

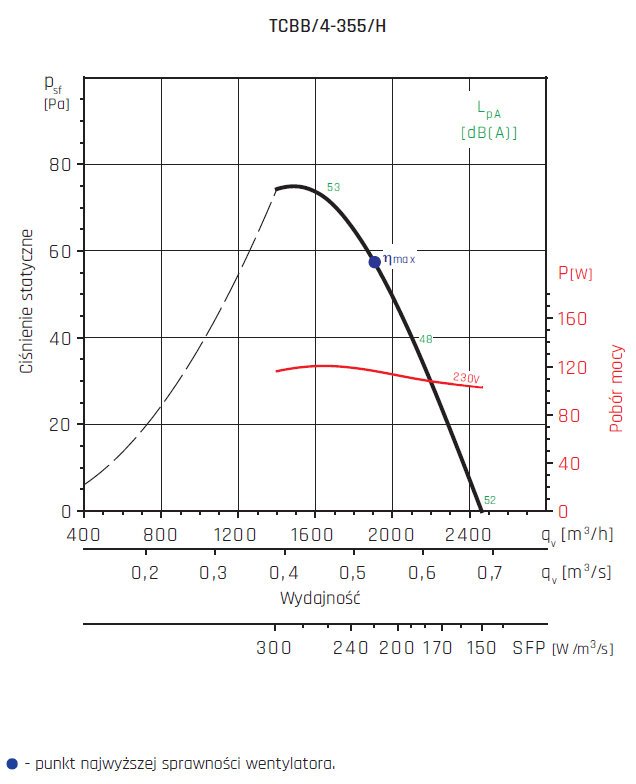

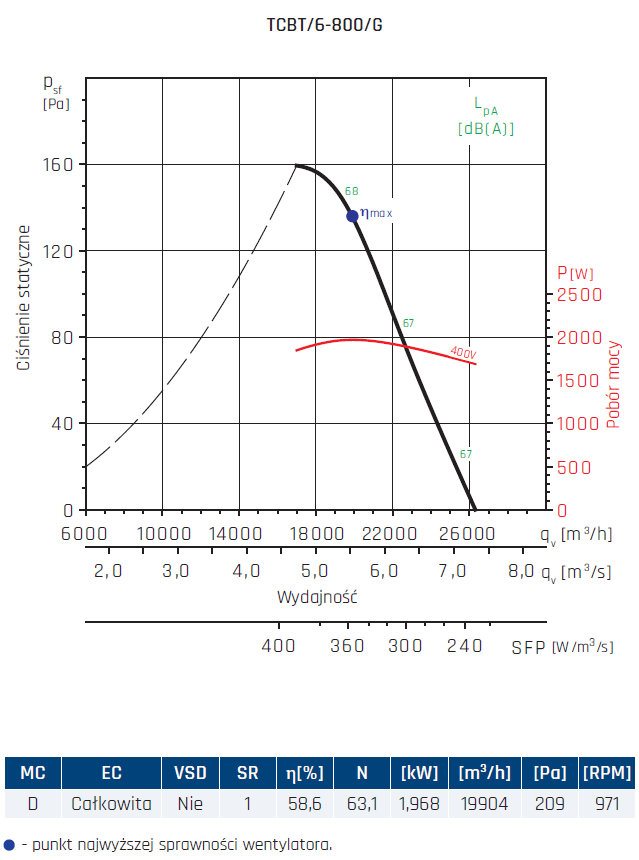

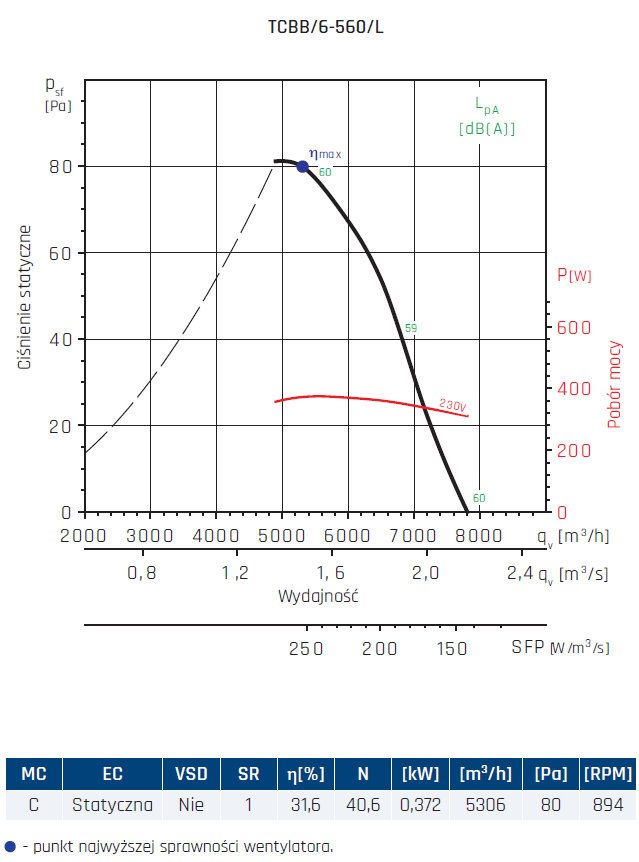

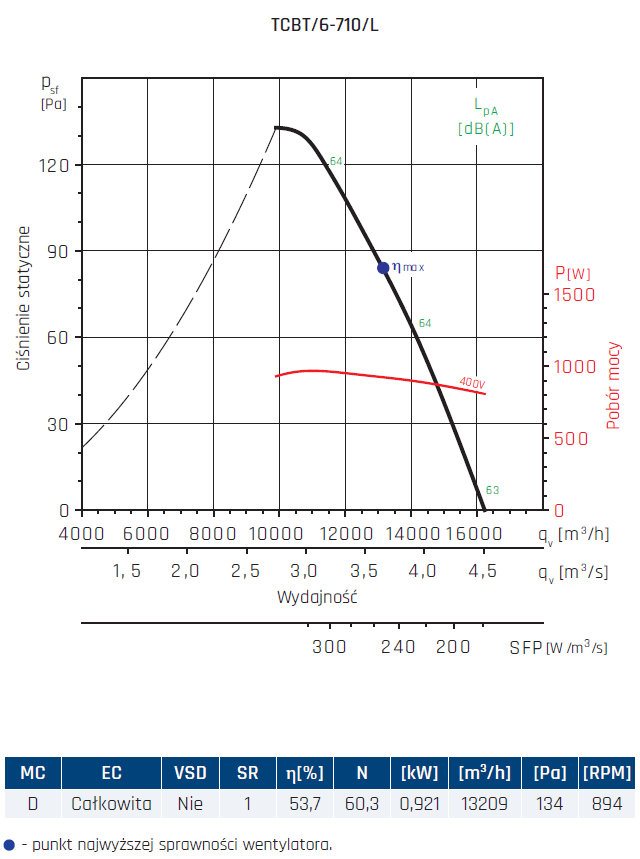

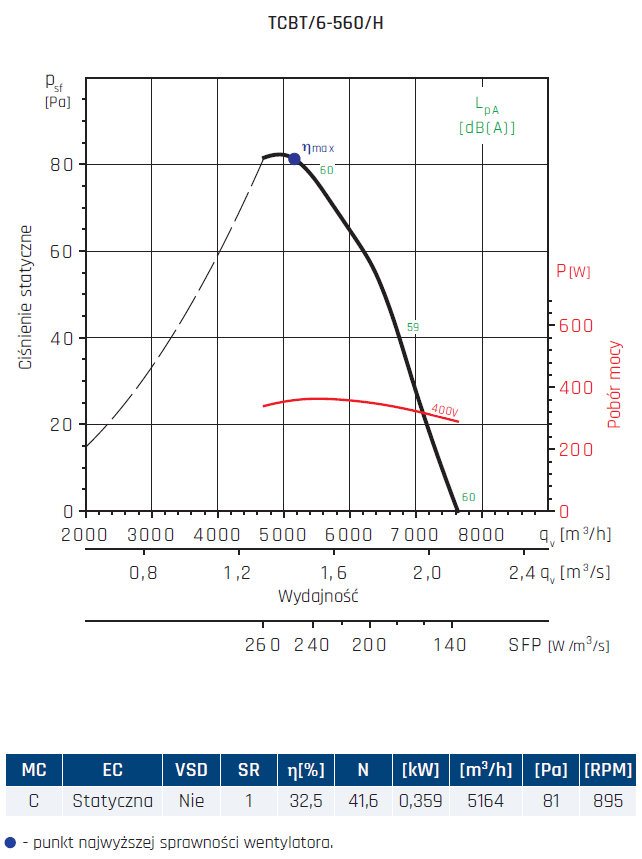

Compact TCFT-B TCBT-B
Producent
Venture Industries
Opis

Wentylatory osiowe kanałowe

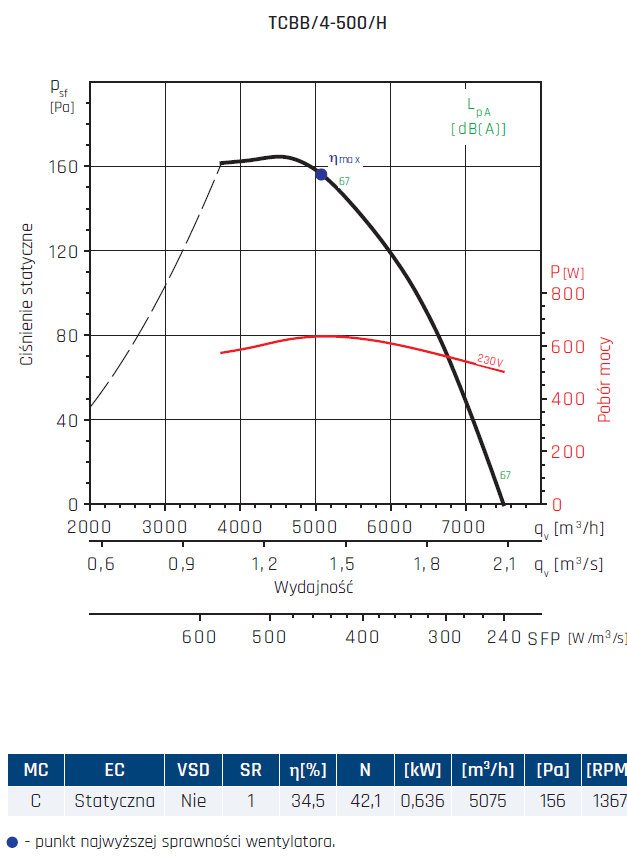

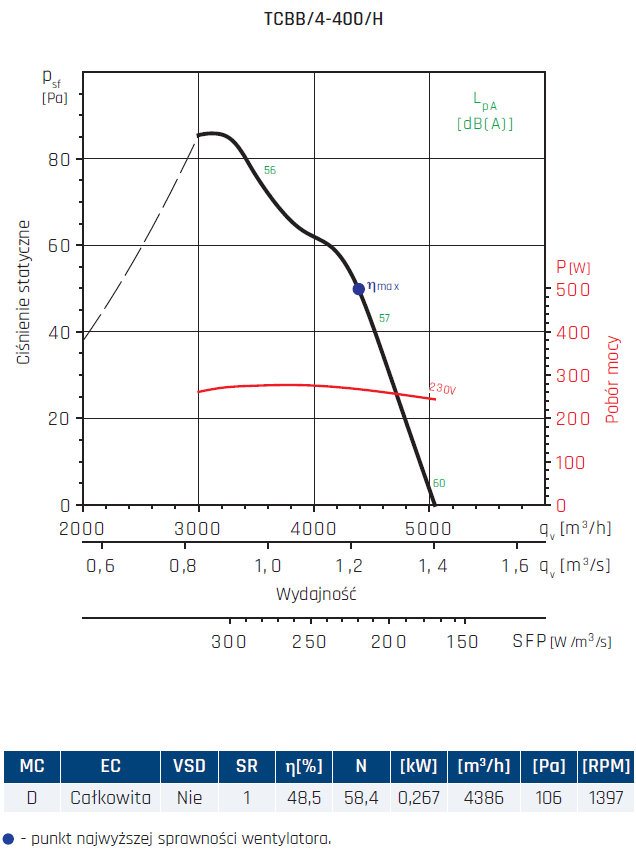

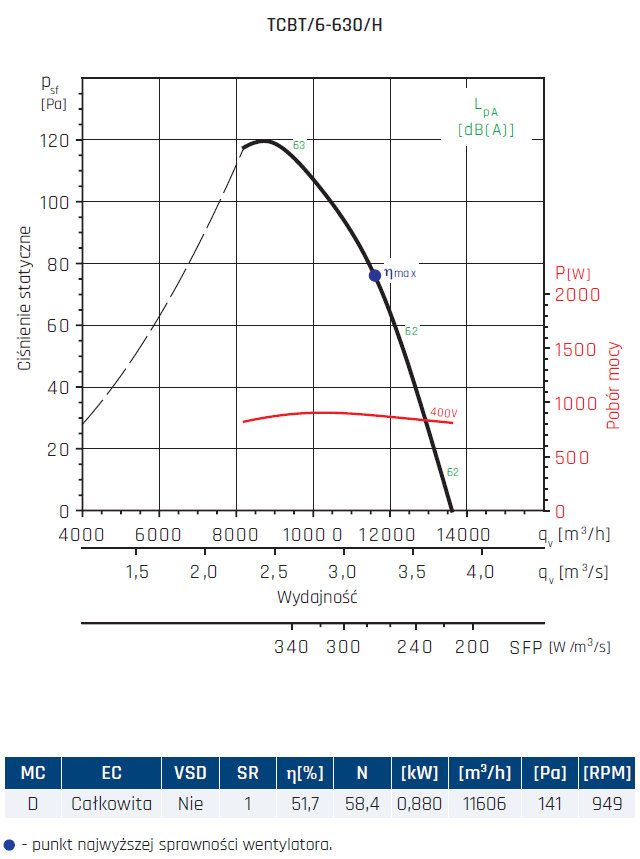

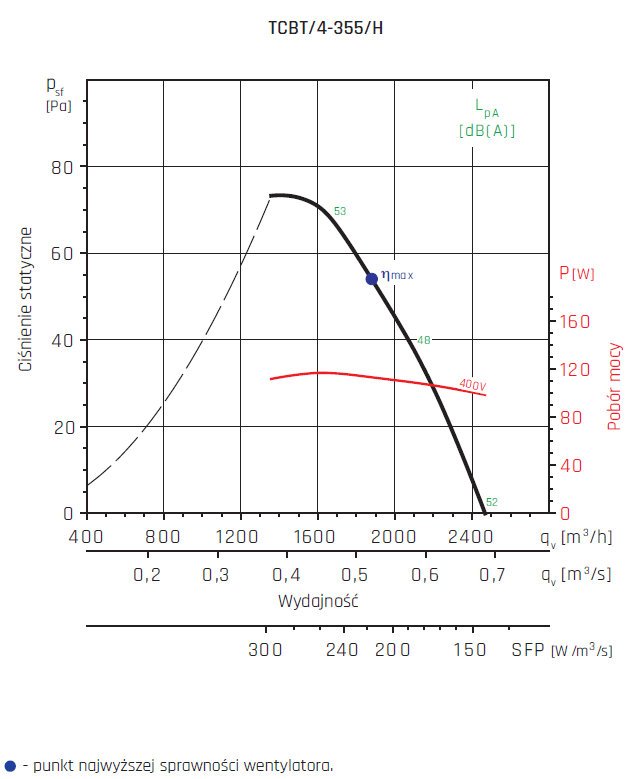

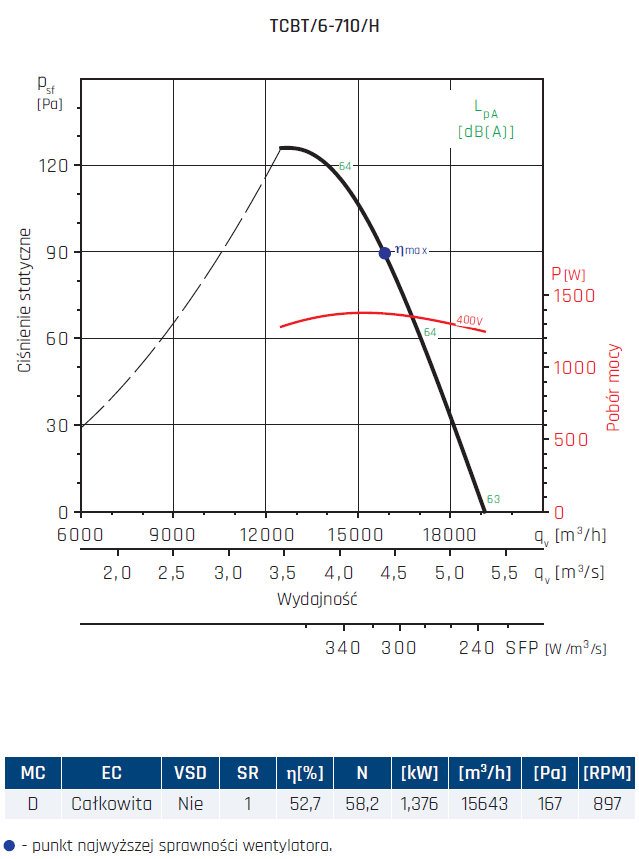

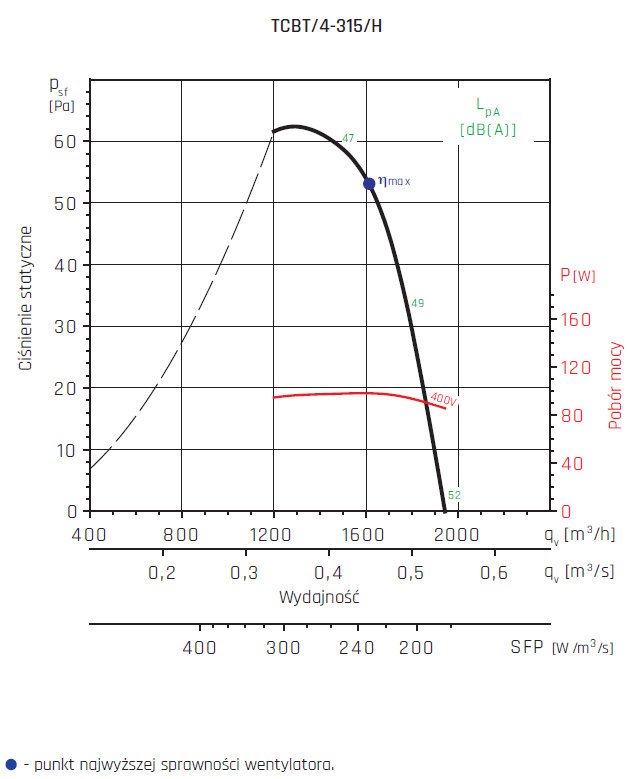

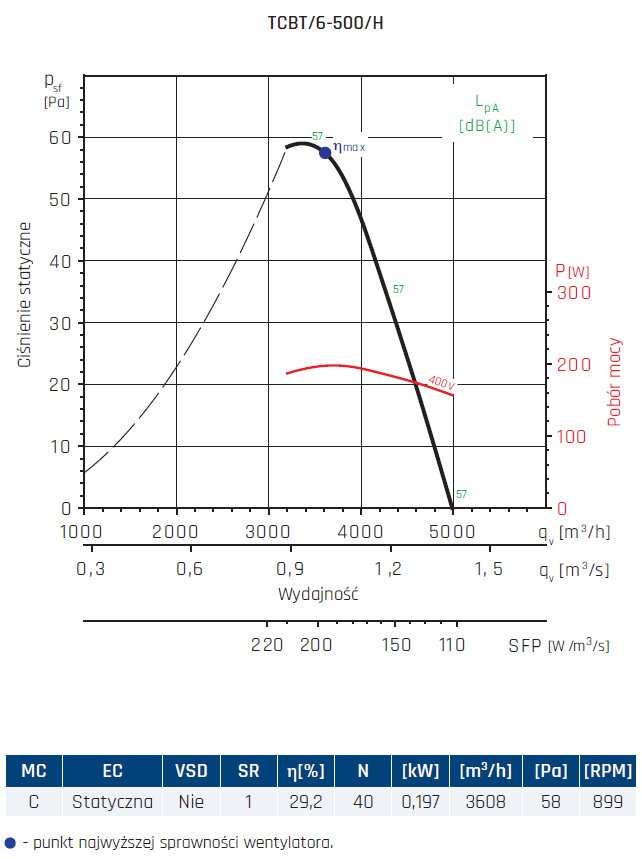

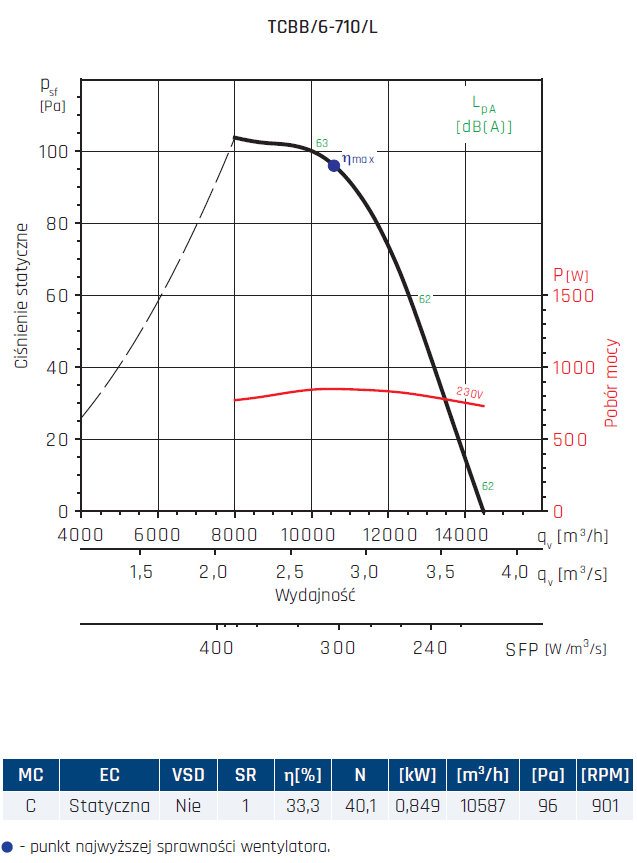

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:

  • ogólna wentylacja lokali handlowych i hal przemysłowych,
  • wentylacja magazynów i składów magazynowych,
  • wentylacja garaży i budynków użyteczności publicznej, etc.

KONSTRUKCJA

  • wirnik z blachy aluminiowej wyważany dynamicznie wg ISO 1940-1
  • obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową
  • puszka przyłączeniowa na obudowie
  • montaż w pozycji poziomej lub pionowej
  • przepływ powietrza wirnik -> silnik (HB)
  • temperatura tłoczonego medium od -40°C do +40°C (modele 250 do 400 oraz 4/710 i 800), i od -40°C do +70°C (modele 450 do 630 oraz 6/710)

SILNIK ELEKTRYCZNY

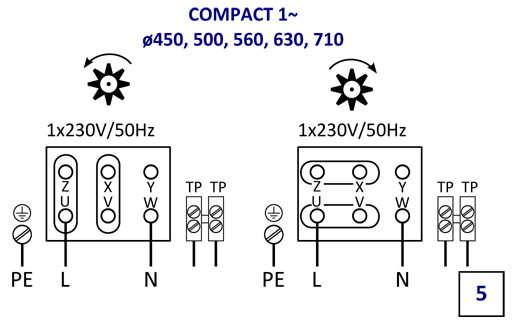

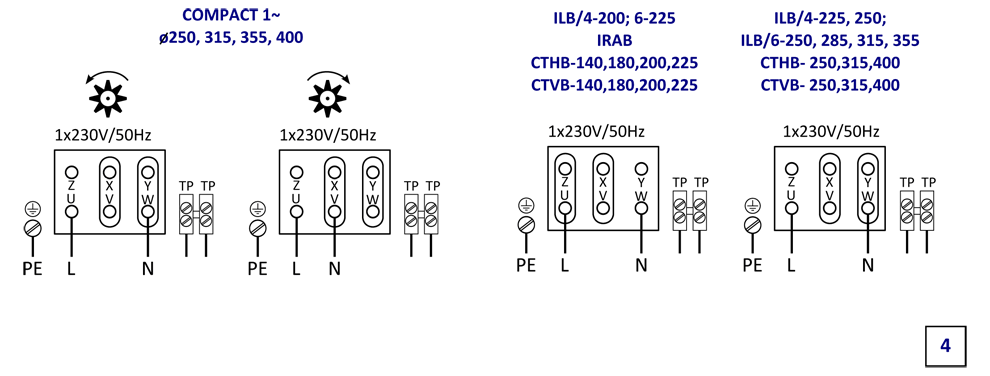

  • asynchroniczny, jednofazowy 230V 50Hz (TCBB)

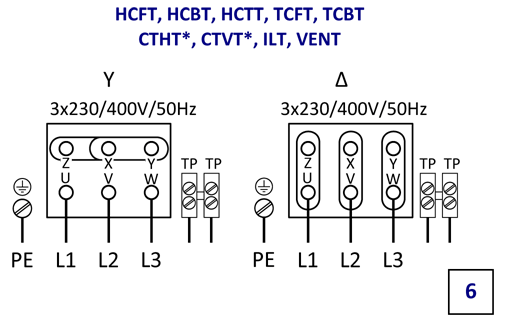

  • asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz (TCBT)
  • stopień ochrony IP 54, klasa izolacji F (modele 250 do 400)
  • stopień ochrony IP 65, klasa izolacji F (modele 250 do 400 i 6/710)
  • stopień ochrony IP 55, klasa izolacii F (modele 4/710 i 800)
  • do regulacji napięciowej (z wyjątkiem /4-560H, /4-630, 710 i T/800)
  • do regulacji częstotliwościowej (silniki trójfazowe)

WYKONANIE SPECJALNE

  • wersja przeciwwybuchowa
  • przepływ powietrza silnik -> wirnik (HA)
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

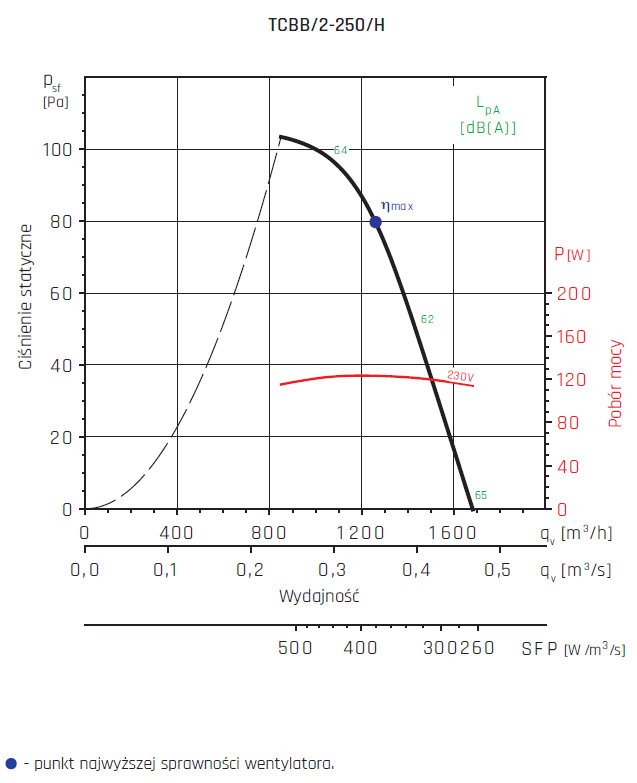

TCBB/2-250/H 1680 105 123 2680 0.5 230 62 -40 40 8

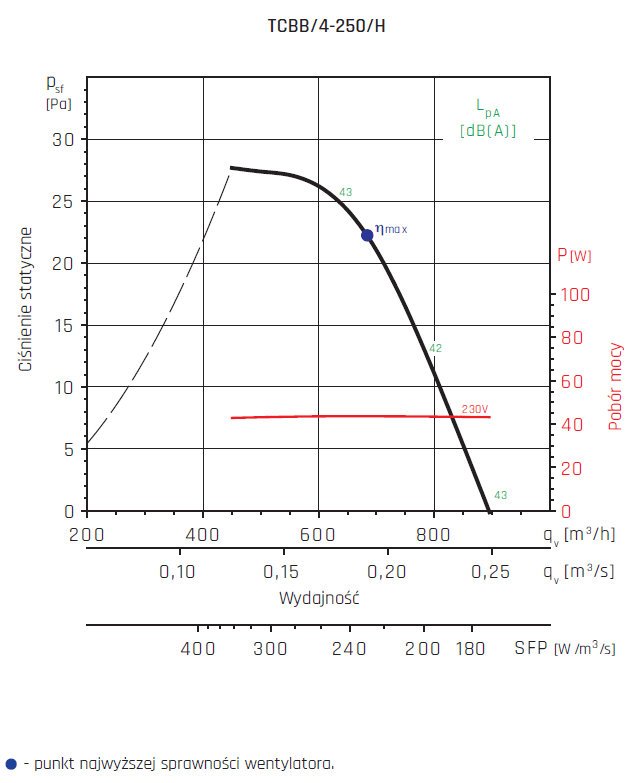

TCBB/4-250/H 900 28 44 1430 0.2 230 42 -40 40 8
TCBB/4-315/H 1990 63 105 1435 0.6 230 52 -40 40 11
TCBB/4-355/H 2460 75 120 1420 0.6 230 52 -40 40 13.2
TCBB/4-400/H 5050 86 277 1410 1.1 230 60 -40 40 15.5

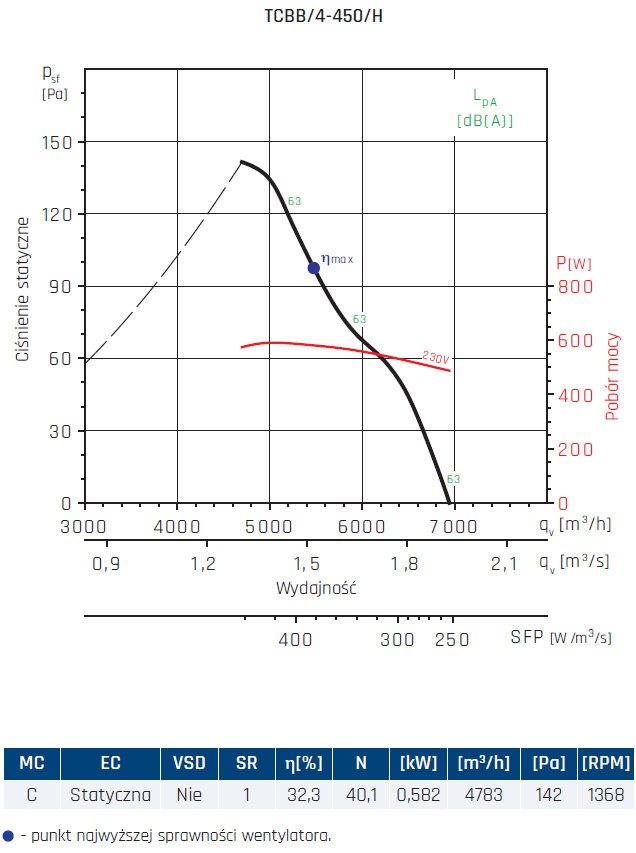

TCBB/4-450/H 6940 142 591 1410 2.5 230 63 -40 70 21
TCBB/4-500/H 7500 165 636 1410 2.8 230 66 -40 70 25

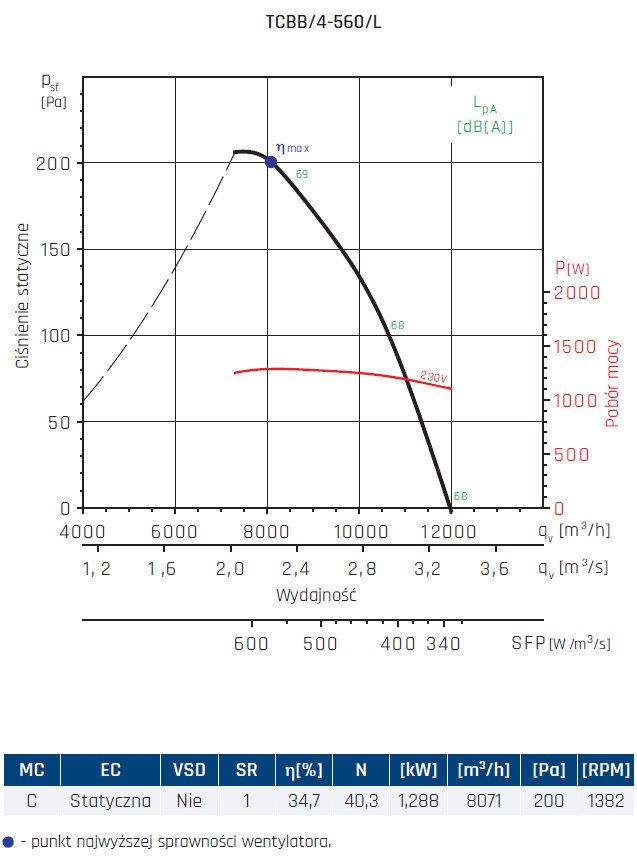

TCBB/4-560/L 11990 210 1289 1405 6 230 68 -40 70 33

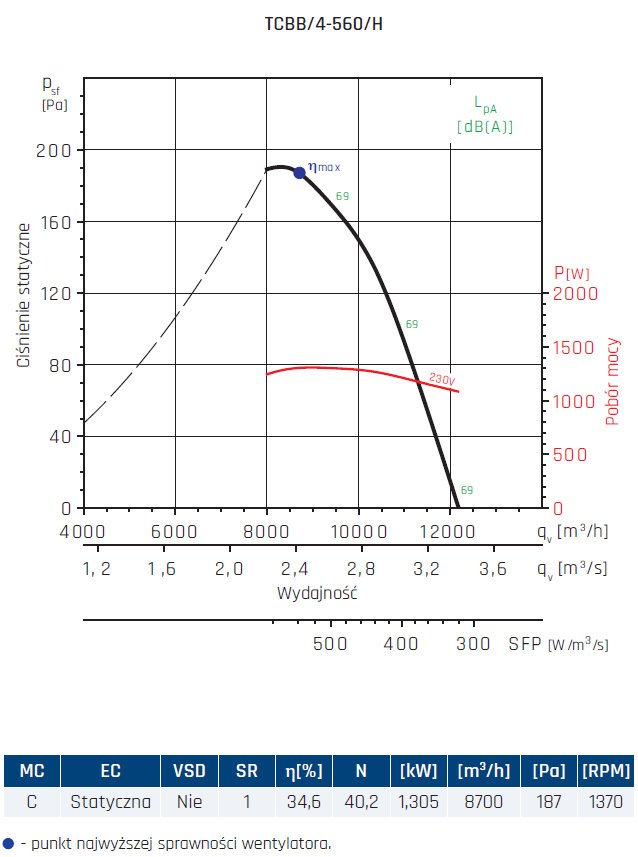

TCBB/4-560/H 12170 190 1308 1400 6 230 69 -40 70 34.7
TCBB/4-630/L 15980 235 1707 1365 7.5 230 70 -40 70 40

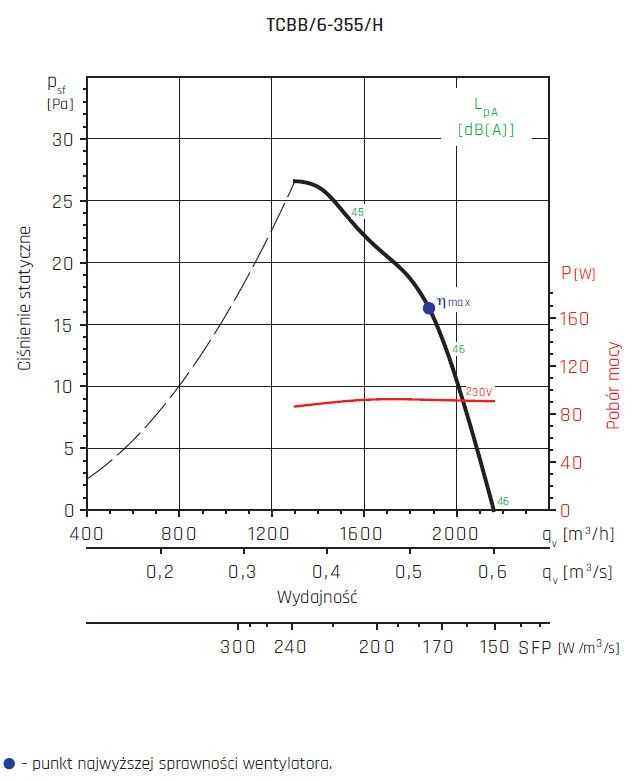

TCBB/6-355/H 2160 27 92 880 0.4 230 46 -40 40 13.2

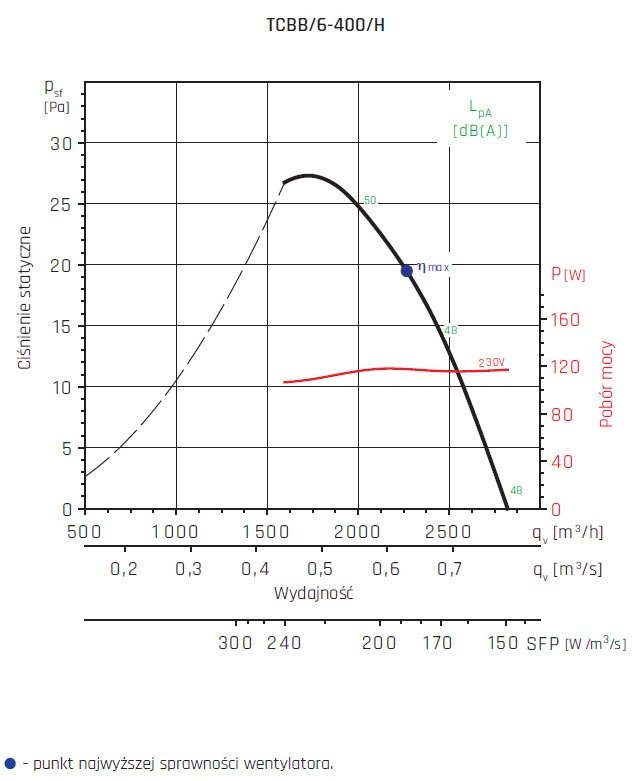

TCBB/6-400/H 2820 27 118 870 0.5 230 48 -40 40 15.5

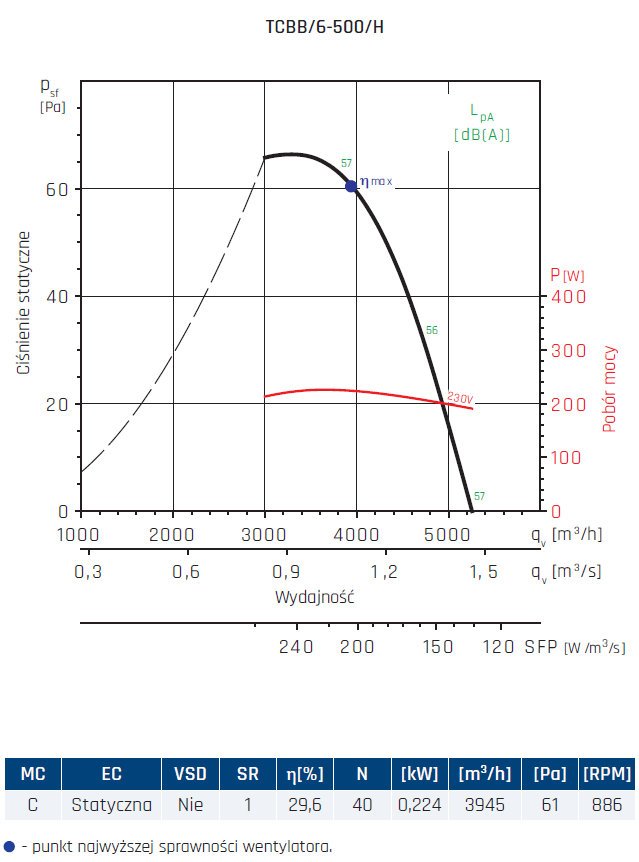

TCBB/6-500/H 5250 67 226 920 1 230 57 -40 70 24.8
TCBB/6-560/L 7810 82 375 930 1.6 230 60 -40 70 33.5
TCBB/6-630/L 10410 87 514 920 2.1 230 60 -40 70 38.5
TCBB/6-710/L 14480 104 849 930 4.2 230 62 -40 70 46

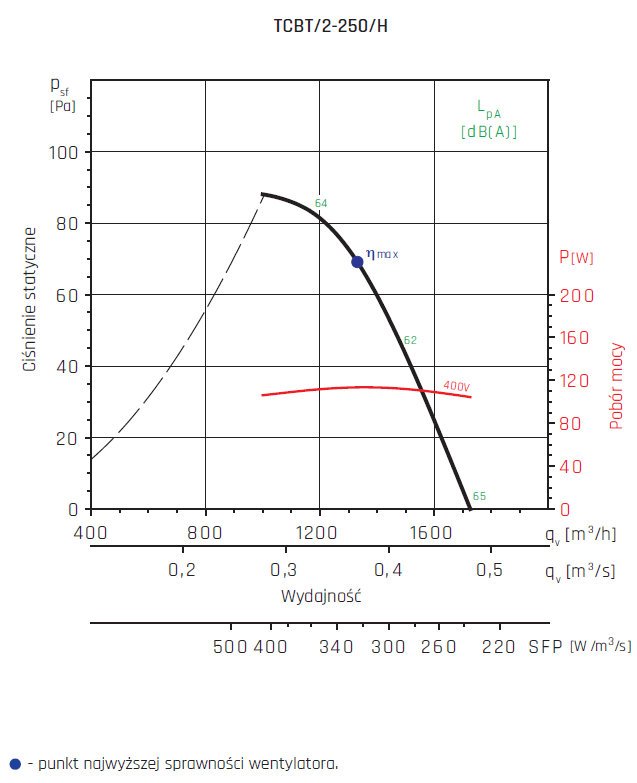

TCBT/2-250/H 1730 90 114 2775 0.2 400 62 -40 40 8

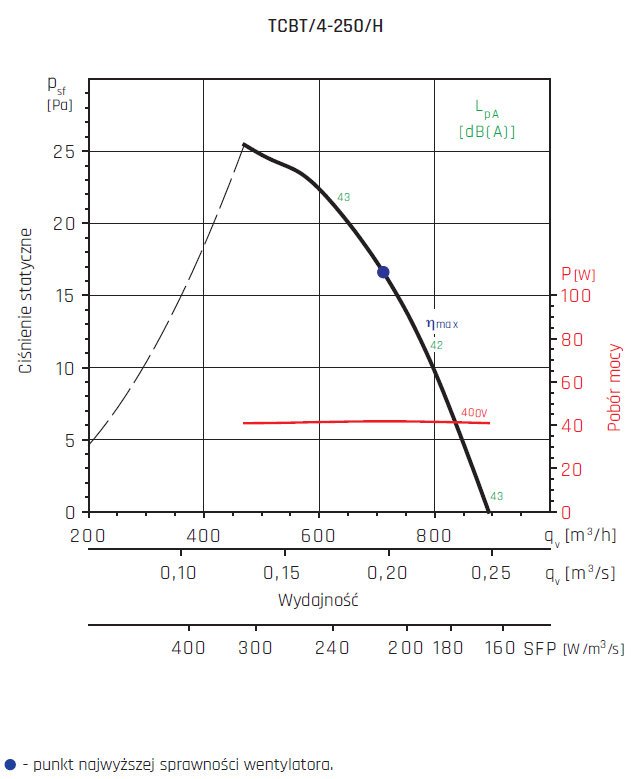

TCBT/4-250/H 900 26 42 1470 0.2 400 42 -40 40 8
TCBT/4-315/H 1950 63 99 1445 0.3 400 51 -40 40 11
TCBT/4-355/H 2470 74 117 1415 0.3 400 52 -40 40 13.2

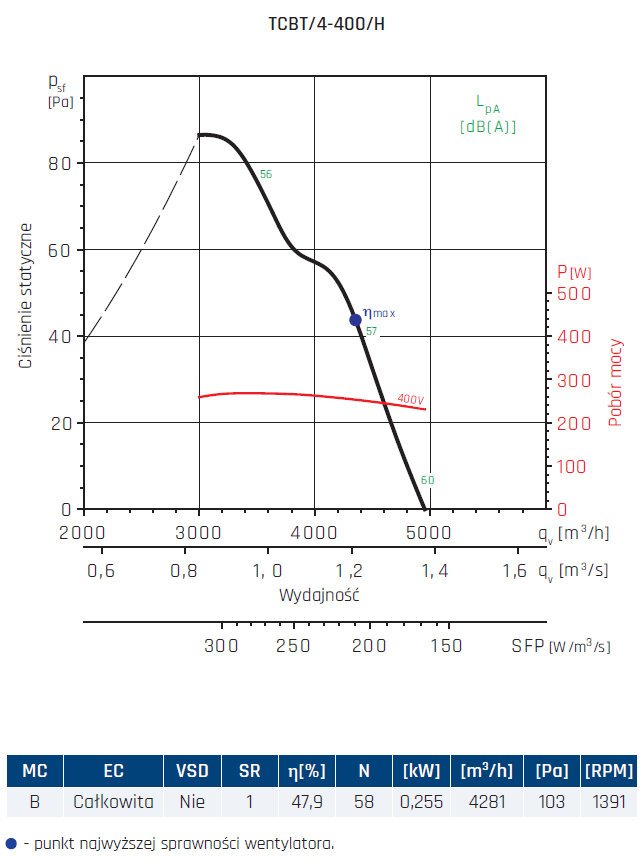

TCBT/4-400/H 4950 86 268 1410 0.5 400 60 -40 40 15.5
TCBT/4-450/H 6650 140 526 1405 1.1 400 63 -40 70 21

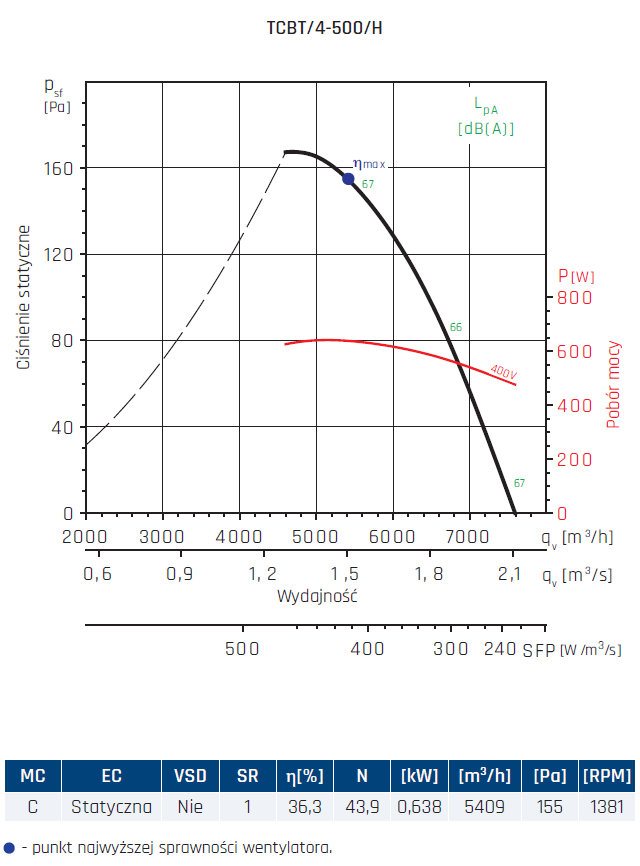

TCBT/4-500/H 7590 168 641 1420 1.5 400 66 -40 70 25

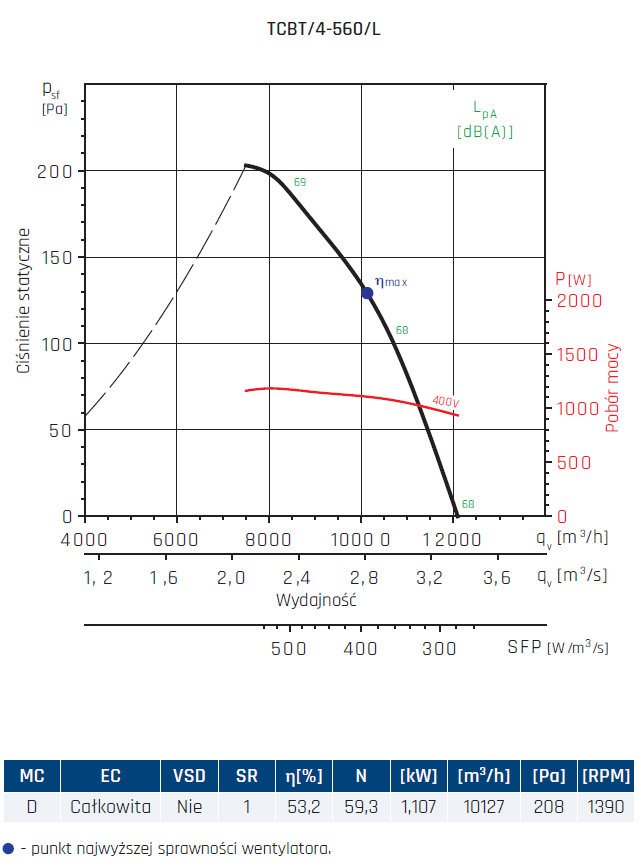

TCBT/4-560/L 12090 205 1184 1415 2.2 400 68 -40 70 33

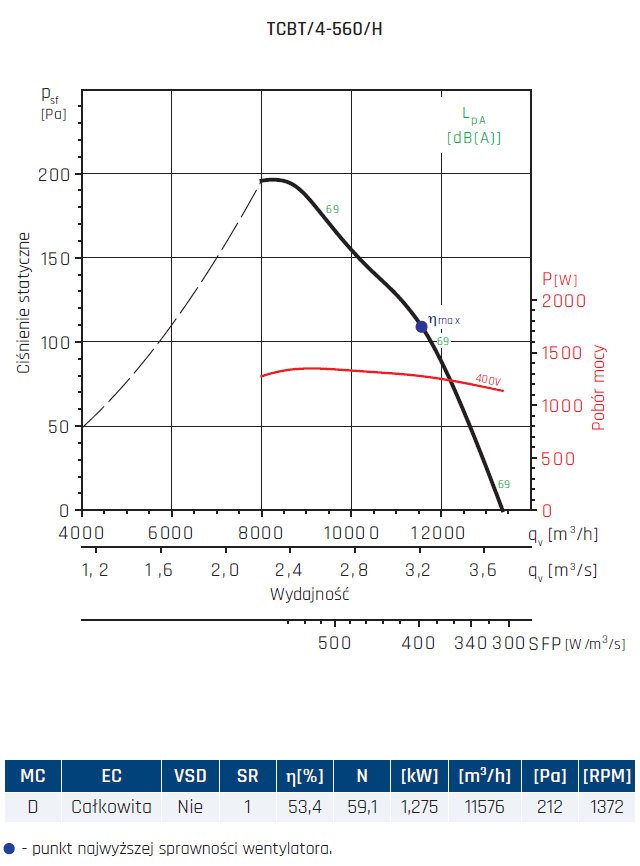

TCBT/4-560/H 13370 195 1348 1390 2.4 400 69 -40 70 34.7

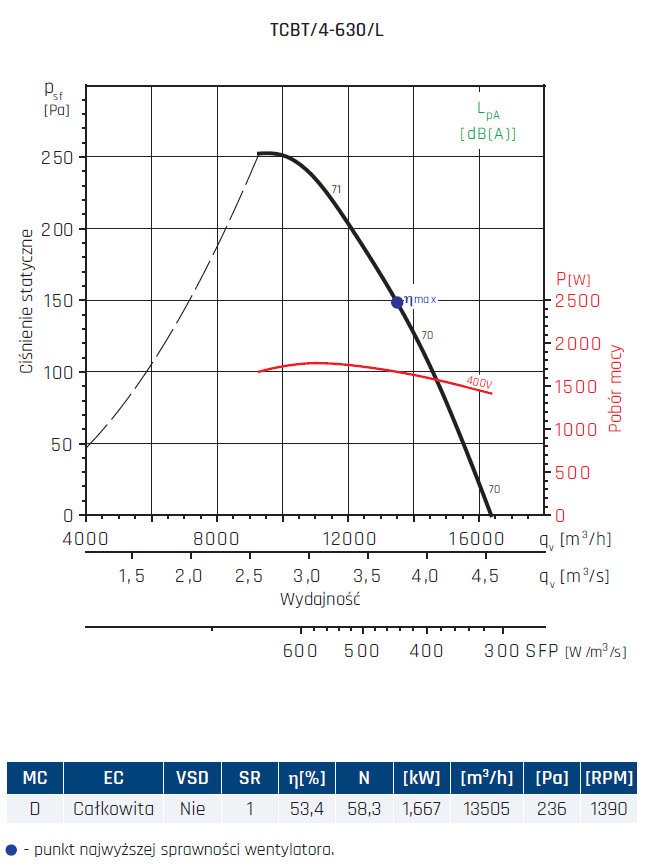

TCBT/4-630/L 16370 252 1768 1410 3.4 400 70 -40 70 39

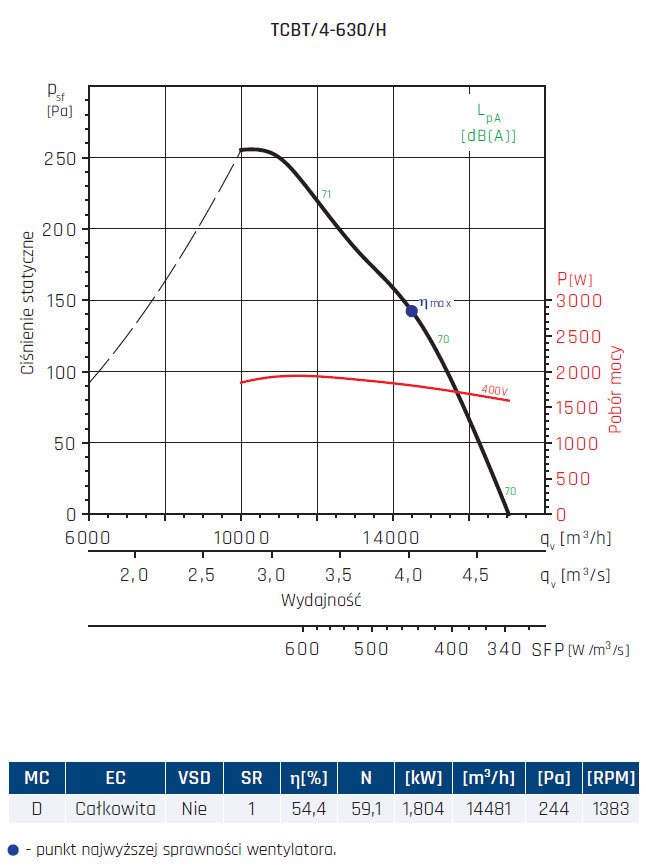

TCBT/4-630/H 17030 256 1940 1400 3.6 400 70 -40 70 40

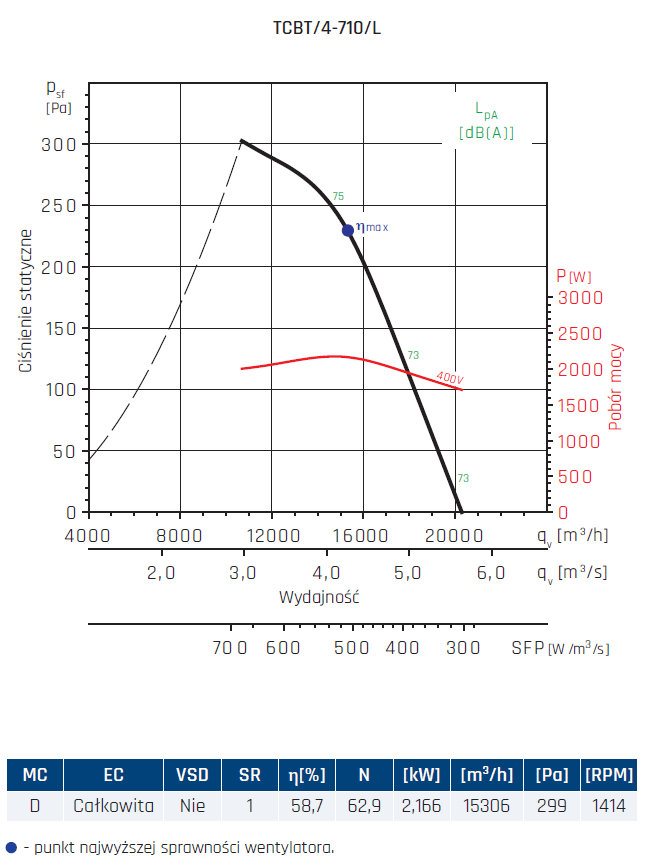

TCBT/4-710/L 20290 305 2175 1435 3.7 400 73 -40 40 46

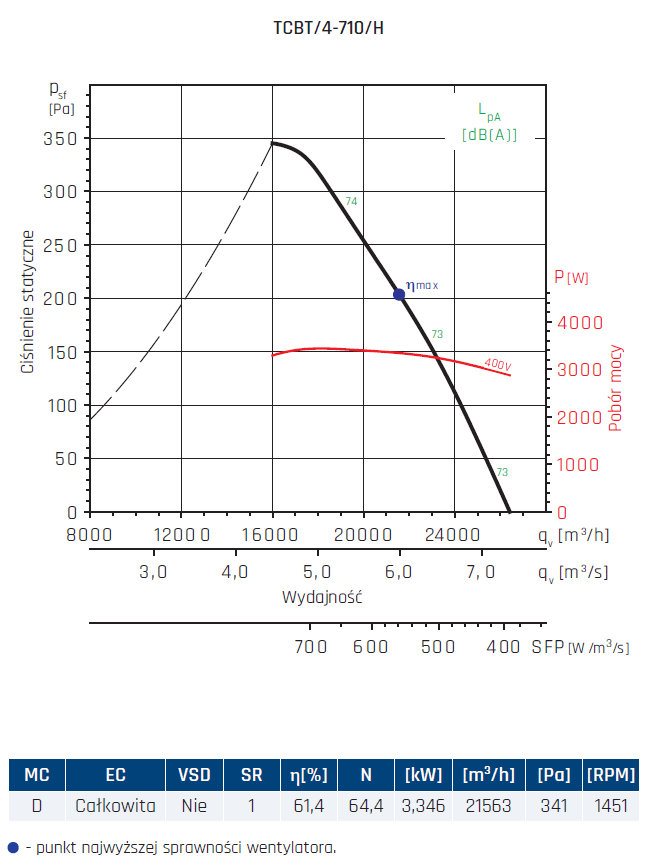

TCBT/4-710/H 26420 345 3441 1460 6.1 400 73 -40 40 54

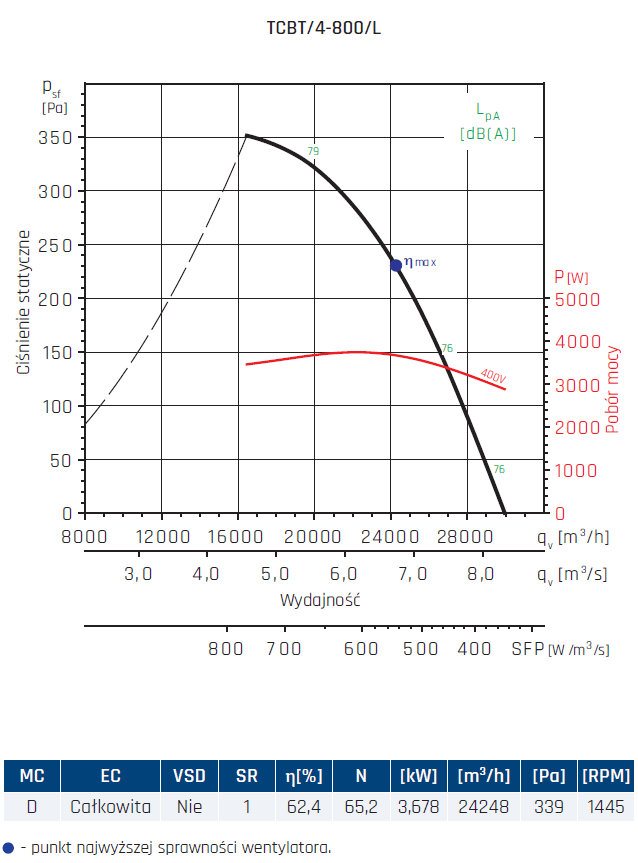

TCBT/4-800/L 29950 350 3750 1460 6.5 400 76 -40 40 65

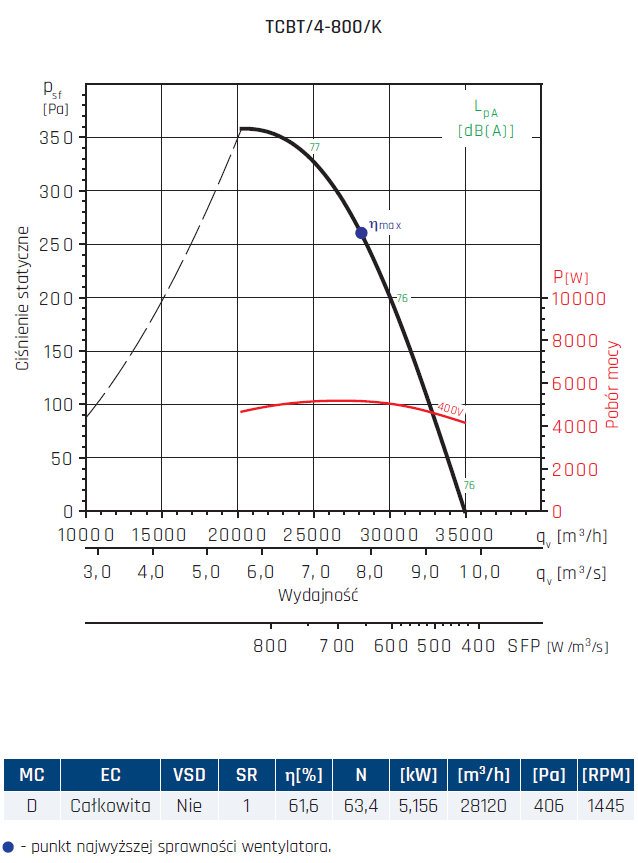

TCBT/4-800/K 34950 360 5177 1460 8.8 400 76 -40 40 68

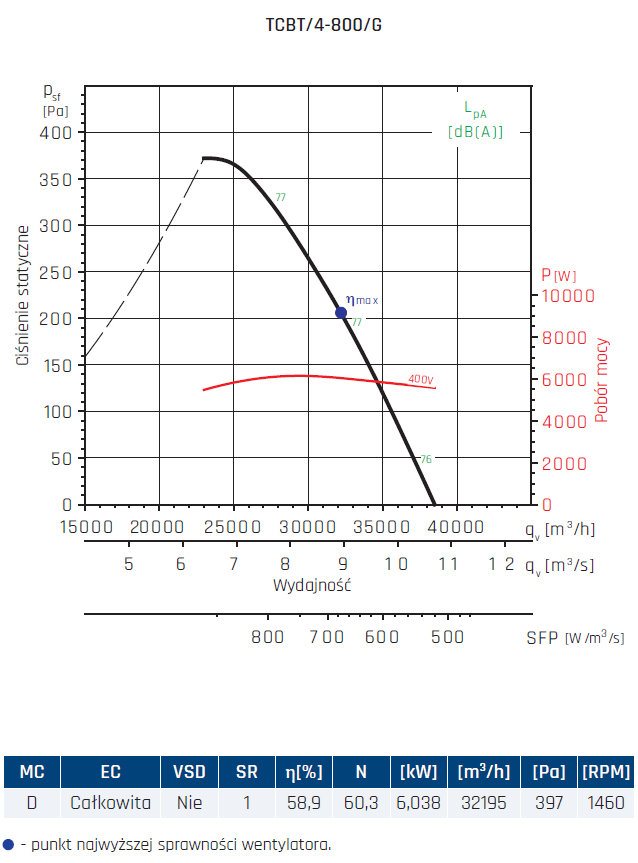

TCBT/4-800/G 38500 375 6146 1470 11.1 400 77 -40 40 81

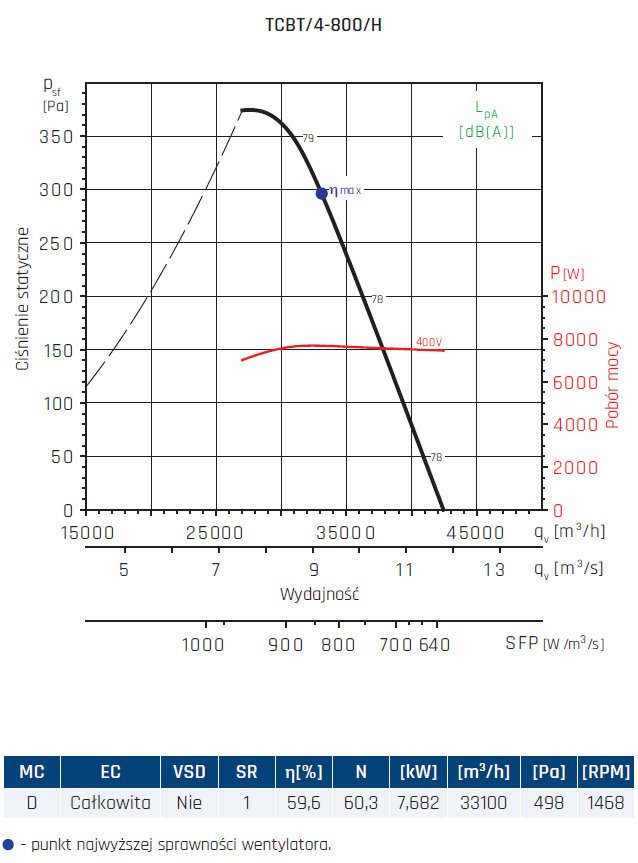

TCBT/4-800/H 42490 380 7688 1475 13 400 78 -40 40 89
TCBT/6-355/H 2250 28 97 900 0.2 400 47 -40 40 13.2
TCBT/6-400/H 2970 30 116 860 0.2 400 49 -40 40 15.5
TCBT/6-450/H 4020 66 161 940 0.4 400 54 -40 70 20.7
TCBT/6-500/H 4990 59 198 930 0.5 400 57 -40 70 24.8
TCBT/6-560/H 7630 83 363 920 0.8 400 60 -40 70 33.5
TCBT/6-630/L 10940 106 595 915 1.3 400 60 -40 70 38
TCBT/6-630/H 13610 120 906 950 2.7 400 62 -40 70 38.5
TCBT/6-710/L 16240 132 967 910 2 400 62 -40 70 46
TCBT/6-710/H 19120 126 1378 910 3.1 400 63 -40 70 46
TCBT/6-800/L 20770 162 1278 965 2.7 400 66 -40 40 57
TCBT/6-800/K 24090 159 1592 975 3.3 400 66 -40 40 64
TCBT/6-800/G 26310 160 1968 975 4.6 400 67 -40 40 68

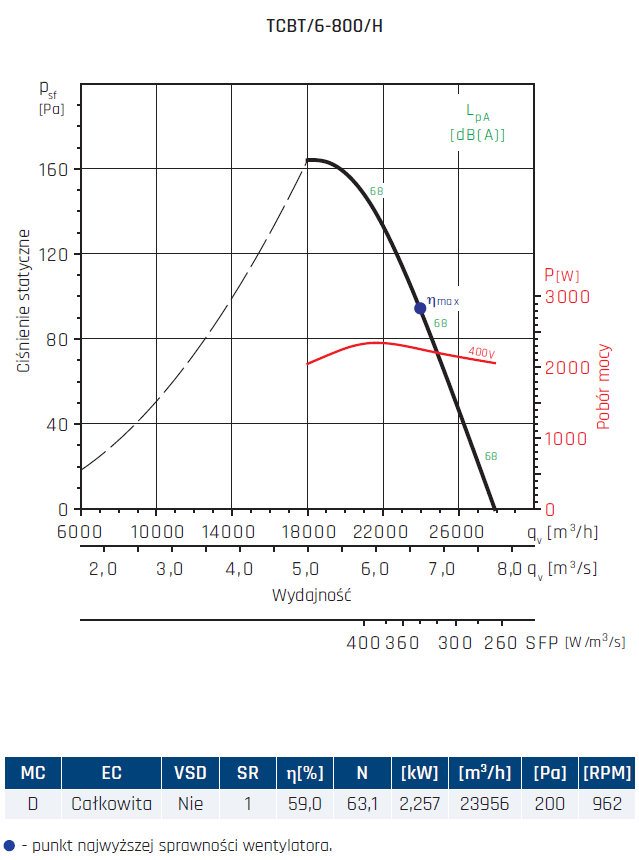

TCBT/6-800/H 27910 165 2345 970 5 400 68 -40 40 80

* mierzony w odległości 1.5m od wentylatora.

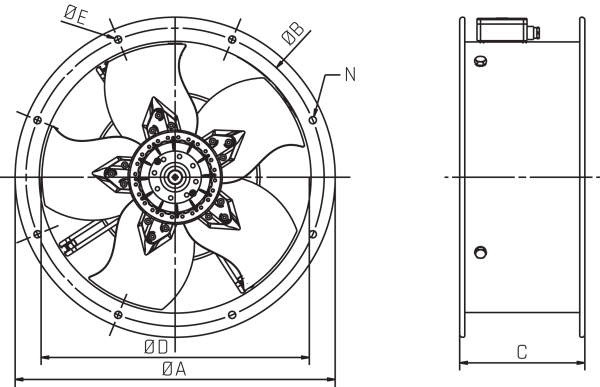

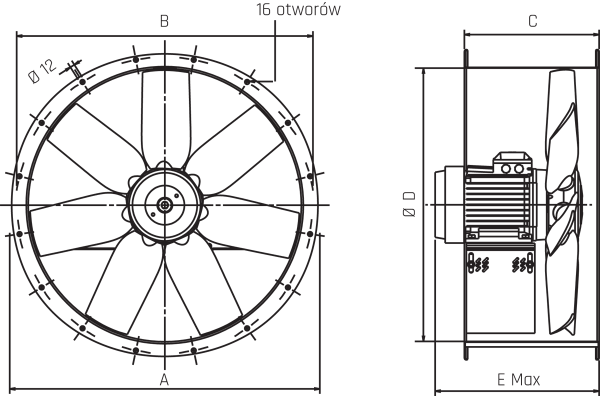

Typ ØA ØB C ØD ØE N
mm mm mm mm mm mm
TCBB/2-250/H 327 292 170 254 10 4
TCBB/4-250/H 327 292 170 254 10 4
TCBB/4-315/H 386 355 170 315 10 8
TCBB/4-355/H 426 395 170 355 10 8
TCBB/4-400/H 487 450 210 400 12 8
TCBB/6-355/H 426 395 170 355 10 8
TCBB/6-400/H 487 450 170 400 12 8
TCBT/2-250/H 327 292 170 254 10 4
TCBT/4-250/H 327 292 170 254 10 4
TCBT/4-315/H 386 355 170 315 10 8
TCBT/4-355/H 426 395 170 355 10 8
TCBT/4-400/H 487 450 210 400 12 8
TCBT/6-355/H 426 395 170 355 10 8
TCBT/6-400/H 487 450 170 400 12 8

Typ ØA ØB C ØD ØE N
mm mm mm mm mm mm
TCBB/4-450/H 537 500 180 450 12 8
TCBB/4-500/H 595 560 180 500 12 12
TCBB/4-560/L 655 620 240 560 12 12
TCBB/4-560/H 655 620 240 560 12 12
TCBB/4-630/L 725 690 240 630 12 12
TCBB/6-500/H 595 560 180 500 12 12
TCBB/6-560/L 655 620 240 560 12 12
TCBB/6-630/L 725 690 240 630 12 12
TCBB/6-710/L 806 770 240 710 12 16
TCBT/4-450/H 537 500 180 450 12 8
TCBT/4-500/H 595 560 180 500 12 12
TCBT/4-560/L 655 620 240 560 12 12
TCBT/4-560/H 655 620 240 560 12 12
TCBT/4-630/L 725 690 240 630 12 12
TCBT/4-630/H 725 690 240 630 12 12
TCBT/6-450/H 537 500 180 450 12 8
TCBT/6-500/H 595 560 180 500 12 12
TCBT/6-560/H 655 620 240 560 12 12
TCBT/6-630/L 725 690 240 630 12 12
TCBT/6-630/H 725 690 240 630 12 12
TCBT/6-710/L 806 770 240 710 12 16
TCBT/6-710/H 806 770 240 710 12 16

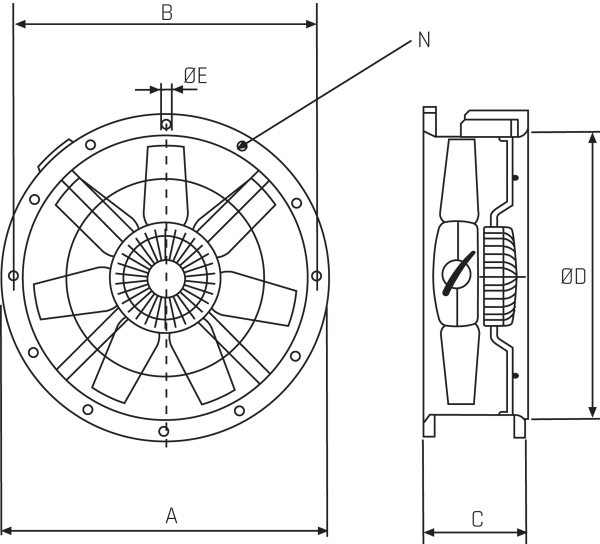

Typ ØA B C ØD E
