KONSTRUKCJA
Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik-wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca. Obudowa kanałowa z blachy stalowej malowanej farbą epoksydową na kolor czarny (RAL 9005) z przyłączami kołnierzowymi. Wewnątrz zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę przyłączeniową (oprócz modeli 315-400).
WIRNIK
Łopaty wyważanych dynamicznie wysokosprawnych wirników mocowane są bezpośrednio do wirującej obudowy silnika. Dla średnic 250 ÷ 350 stosowane są cztery szerokie łopaty z profilowanej blachy aluminiowej. Od wielkości 350 wąskie łopaty odlewane są z aluminium.
NAPĘD I STEROWANIE
Jednofazowy lub trójfazowy asynchroniczny silnik elektryczny (1~230V 50Hz lub 3~230/400 (Δ/Y)) z wirującą obudową. Silniki posiadają zintegrowany czujnik temperatury typu termokontakt, którego końcówki należy podłączyć do zewnętrznego przekaźnika ochrony termicznej (SET10/STDT). Silniki są przystosowane do napięciowej regulacji obrotów (w zakresie napięć podanych na charakterystykach). Stopień ochrony IP54, klasa izolacji 155 (F).
ZASTOSOWANIE
Transport czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych i wybuchowych. Mogą mieć zastosowanie w produkcji urządzeń chłodniczych lub grzewczych.
| Typ | Qmax [m3h] |
Δpmax [Pa] |
Pmax [W] |
Un [V] |
In [A] |
Ia* [A] |
RPMmax [1/min] |
Lwa [dB(A)] |
tmax [oC] |
m [kg] |

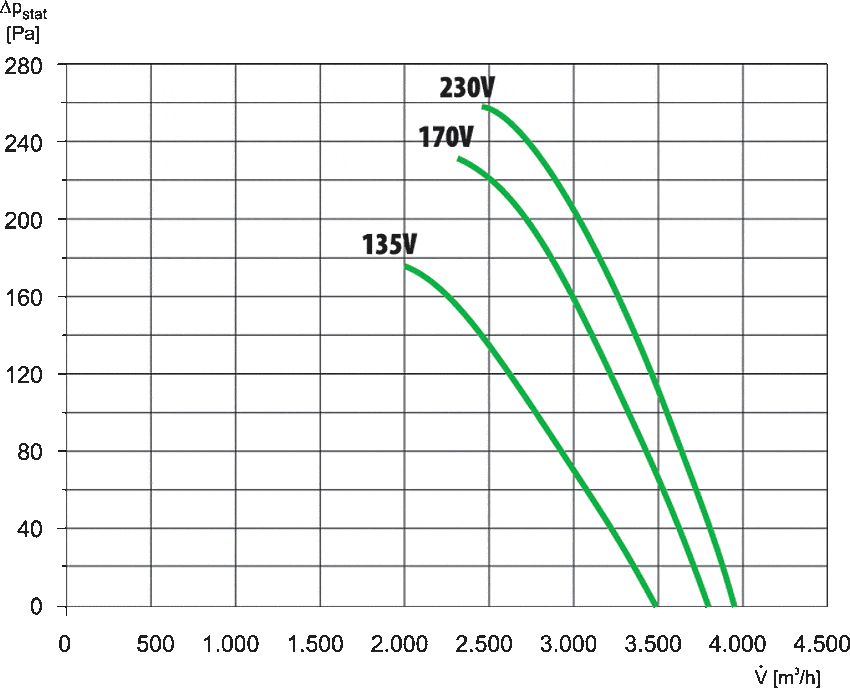

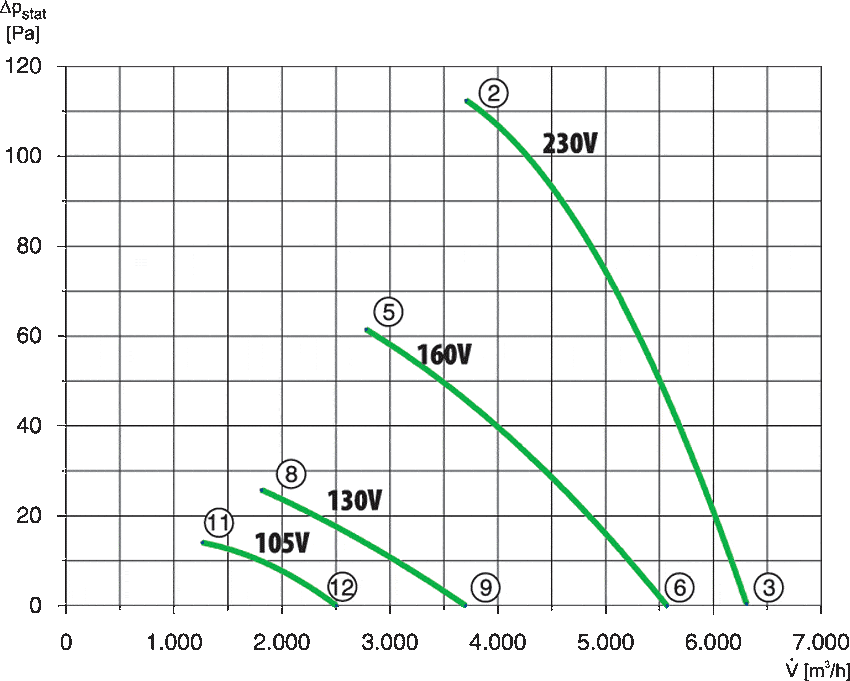

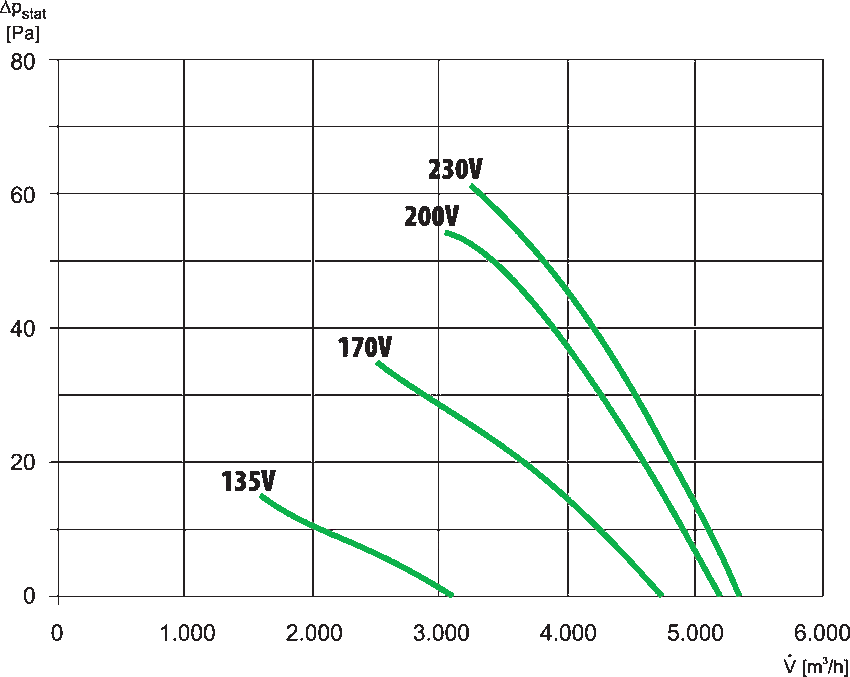

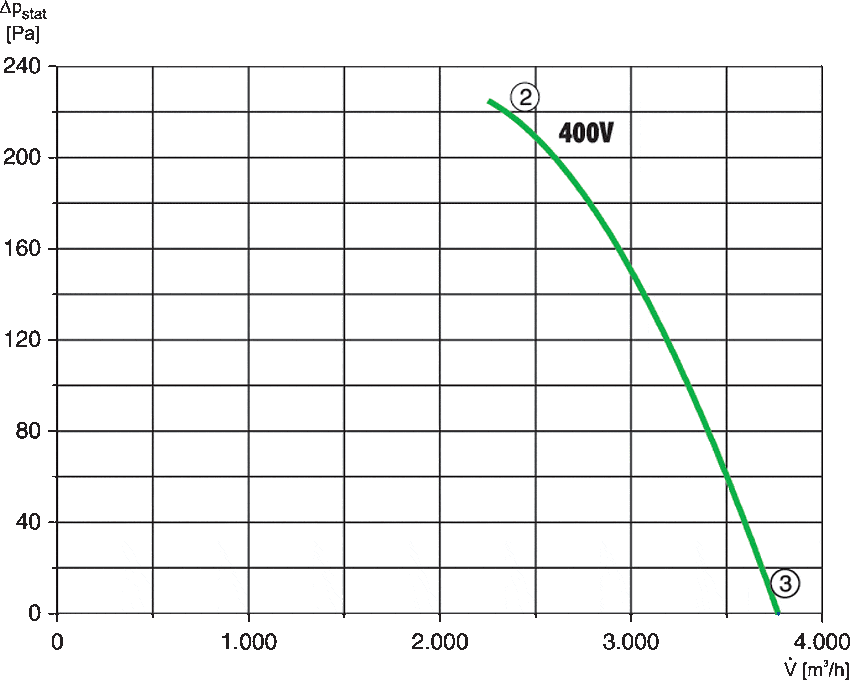

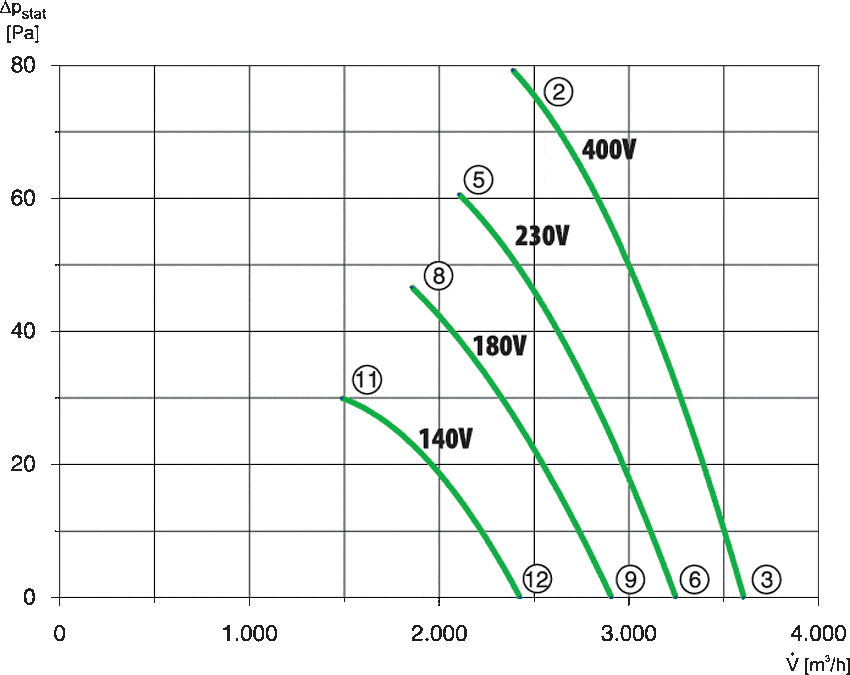

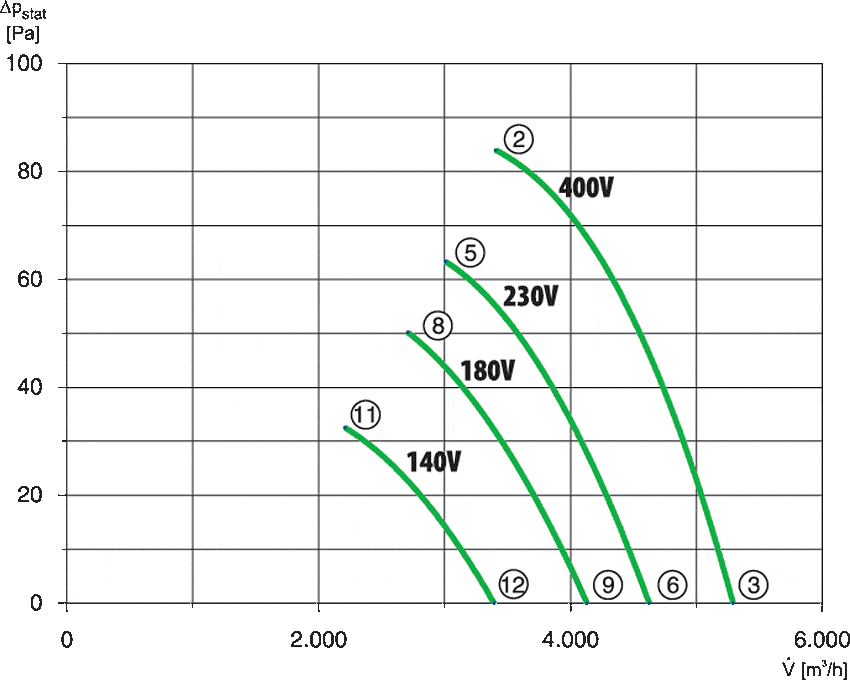

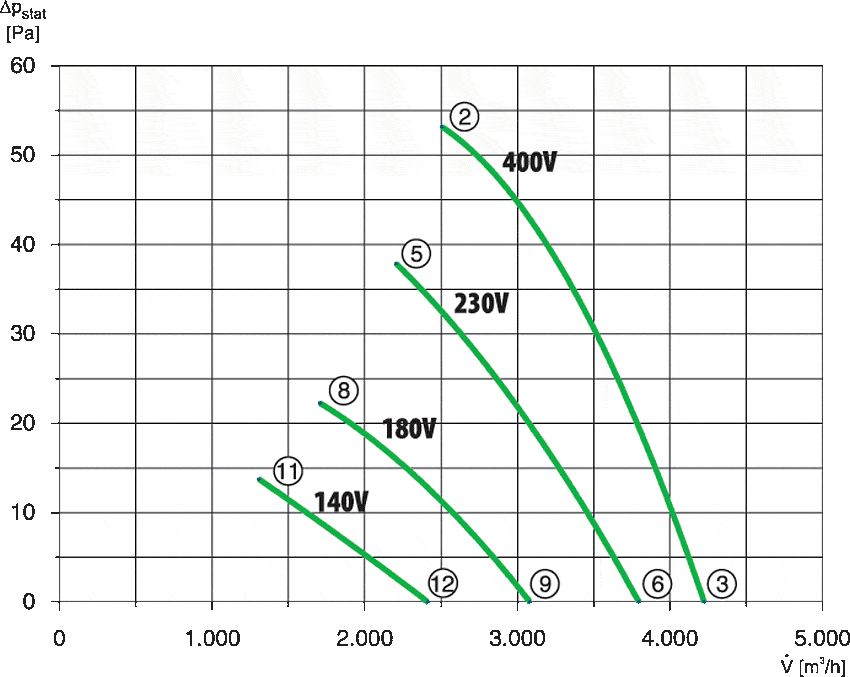

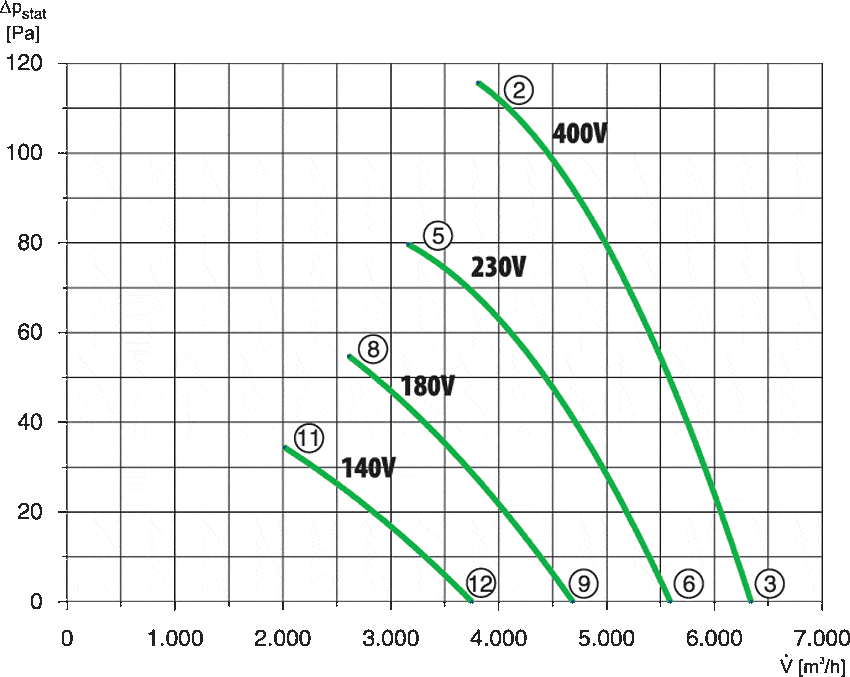

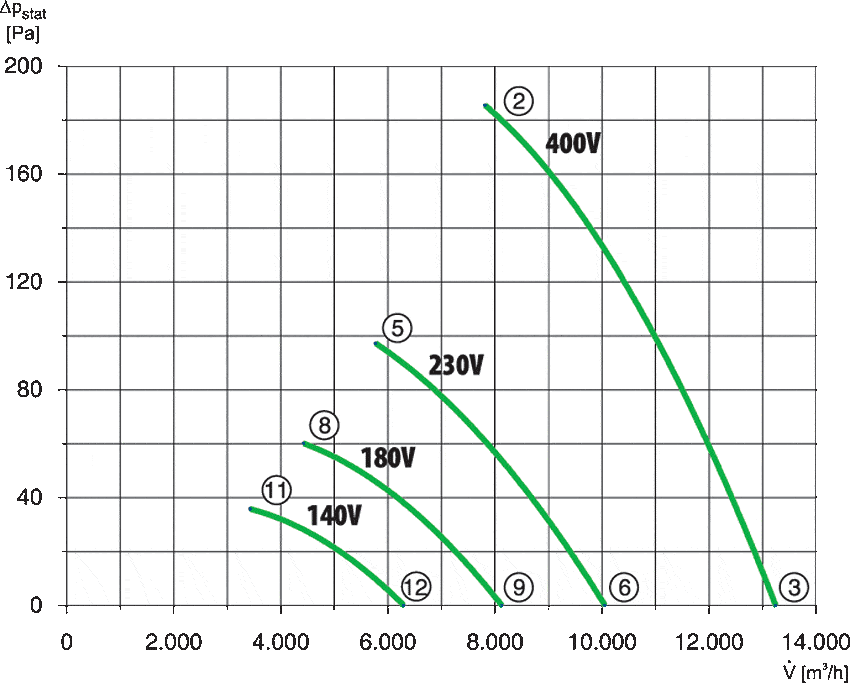

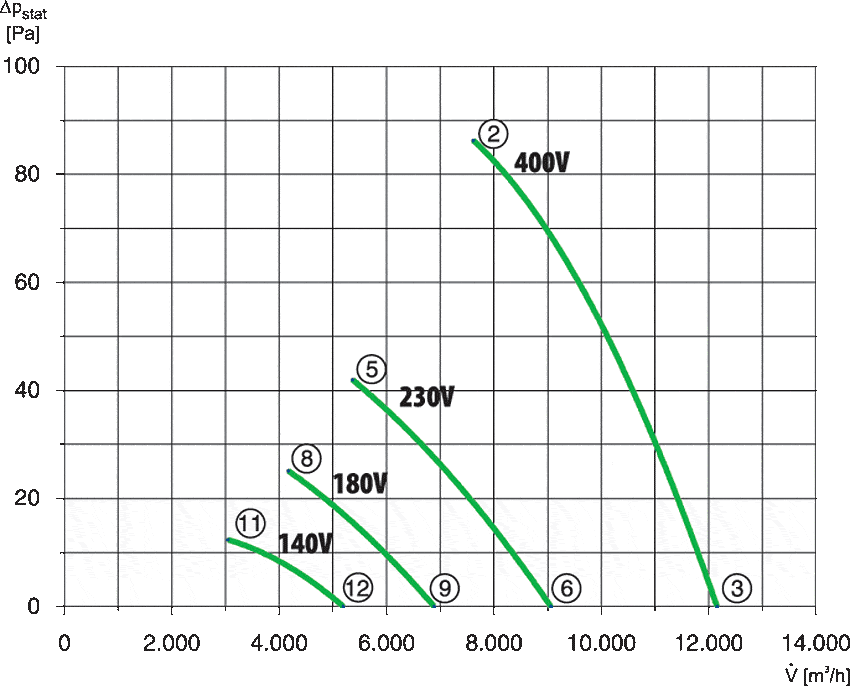

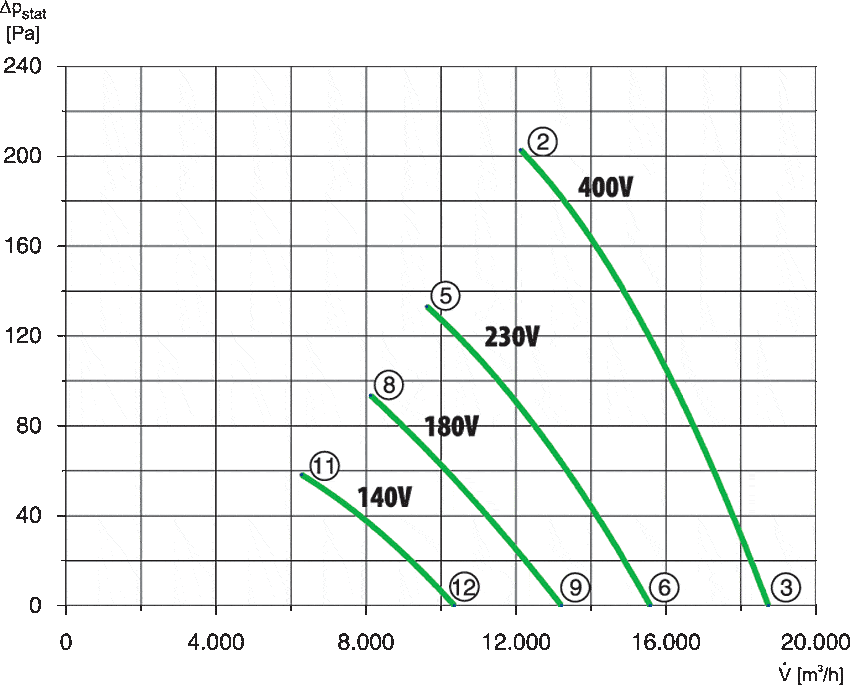

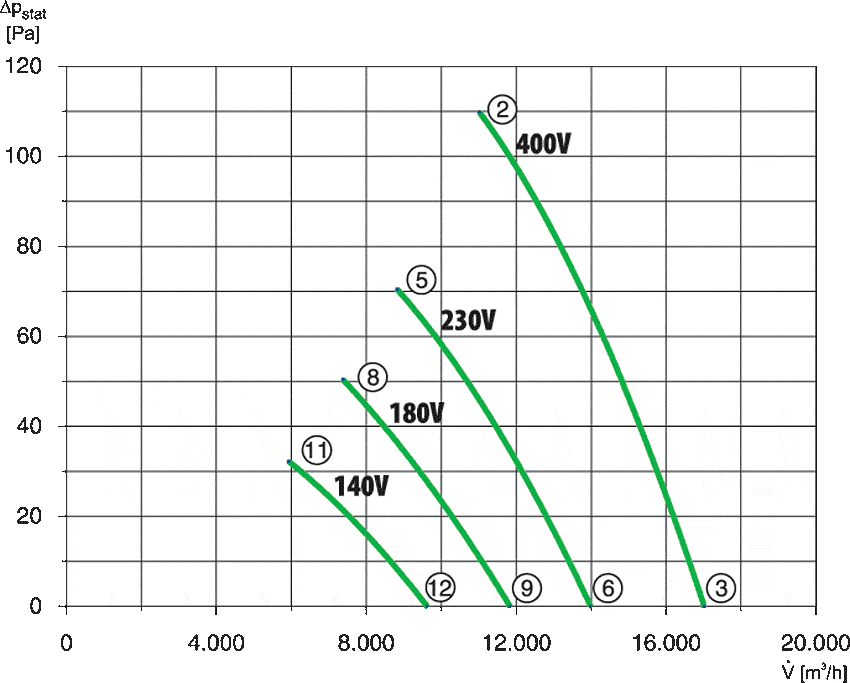

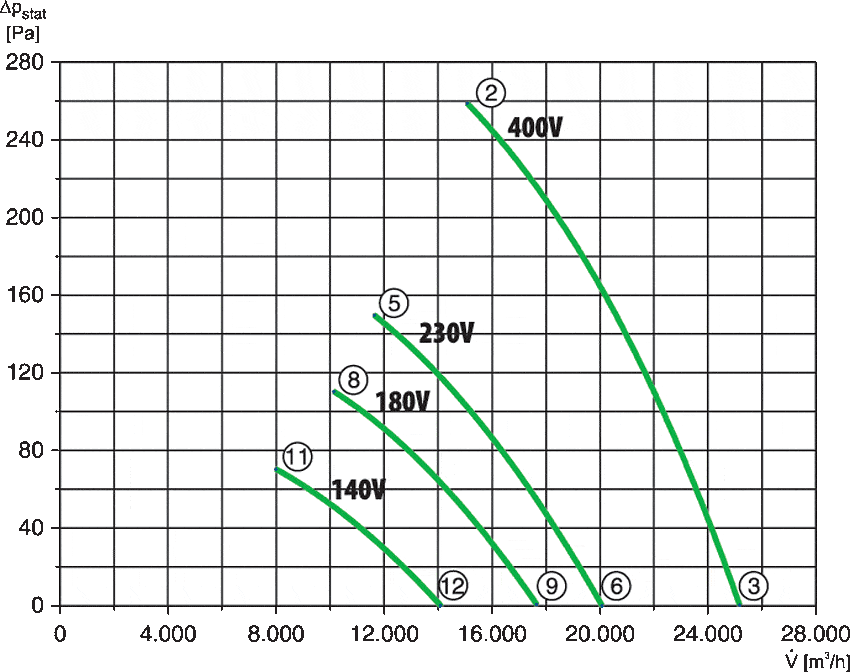

|---|---|---|---|---|---|---|---|---|---|---|
| CAF 315/2/3800S | 3750 | 260 | 560 | 230 | 2,4 | 10 | 2650 | 81 | 60 | 12 |
| CAF 400/6/3500S | 3500 | 34 | 100 | 230 | 0,5 | 1,4 | 940 | 65 | 70 | 9 |
| CAF 450/4/6400S | 6350 | 112 | 360 | 230 | 1,6 | 3,4 | 1370 | 78 | 60 | 11 |
| CAF 500/6/5500S | 5500 | 62 | 180 | 230 | 0,8 | 1,6 | 920 | 71 | 70 | 12 |
| CAF 500/4/8000S | 8000 | 123 | 510 | 230 | 2,3 | 4,3 | 1290 | 82 | 70 | 15 |
| CAF 710/6/16400S | 16400 | 95 | 890 | 230 | 4,1 | 8 | 850 | 81 | 60 | 34 |
| CAF 315/2/3800T | 3750 | 225 | 510 | 3~230/400 (Δ/Y) | 0,8 | 2,6 | 2690 | 80 | 55 | 8,5 |
| CAF 355/4/3600T | 3550 | 79 | 175 | 3~230/400 (Δ/Y) | 0,4 | 1,4 | 1390 | 74 | 70 | 7,2 |
| CAF 400/6/3500T | 3504 | 37 | 110 | 3~230/400 (Δ/Y) | 0,3 | 0,9 | 920 | 68 | 70 | 9 |
| CAF 400/4/5400T | 5350 | 84 | 280 | 3~230/400 (Δ/Y) | 0,6 | 2,1 | 1380 | 79 | 70 | 9 |
| CAF 450/6/4300T | 4270 | 53 | 125 | 3~230/400 (Δ/Y) | 0,4 | 0,8 | 890 | 69 | 70 | 11 |
| CAF 450/4/6400T | 6350 | 115 | 360 | 3~230/400 (Δ/Y) | 0,8 | 2,6 | 1390 | 78 | 70 | 11 |
| CAF 500/6/5500T | 5500 | 64 | 200 | 3~230/400 (Δ/Y) | 0,6 | 1,5 | 920 | 72 | 70 | 12 |
| CAF 500/4/8300T | 8300 | 145 | 550 | 3~230/400 (Δ/Y) | 1,1 | 4,2 | 1380 | 81 | 70 | 13 |
| CAF 560/6/8600T | 8400 | 59 | 310 | 3~230/400 (Δ/Y) | 0,6 | 1,8 | 840 | 71 | 65 | 16 |
| CAF 560/4/13200T | 13200 | 182 | 1250 | 3~230/400 (Δ/Y) | 2,2 | 9,5 | 1300 | 83 | 60 | 25 |
| CAF 630/6/12200T | 12200 | 86 | 590 | 3~230/400 (Δ/Y) | 1,3 | 3,6 | 890 | 80 | 60 | 19 |
| CAF 630/4/18900T | 18900 | 202 | 1900 | 3~230/400 (Δ/Y) | 3,2 | 17 | 1360 | 90 | 60 | 29 |
| CAF 710/6/17000T | 17000 | 110 | 890 | 3~230/400 (Δ/Y) | 1,8 | 6,4 | 890 | 82 | 70 | 34 |
| CAF 710/4/27000T | 25500 | 258 | 2900 | 3~230/400 (Δ/Y) | 5,3 | 20 | 1290 | 91 | 65 | 40 |
* – Ia[A] prąd rozruchowy wentylatora
| Typ | B [mm] |
B1 [mm] |
B2 [mm] |
B3 [mm] |
B4 [mm] |
D1 [mm] |
D2 [mm] |
D4 [mm] |
E [mm] |
W [0] |

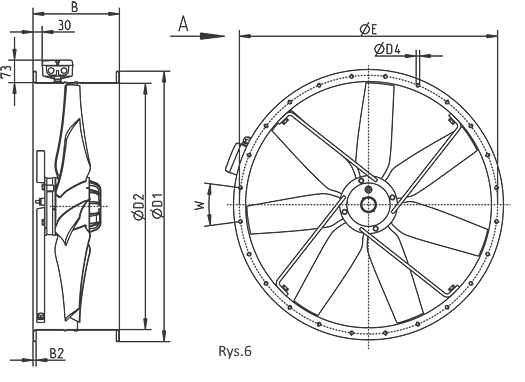

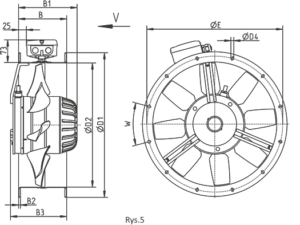

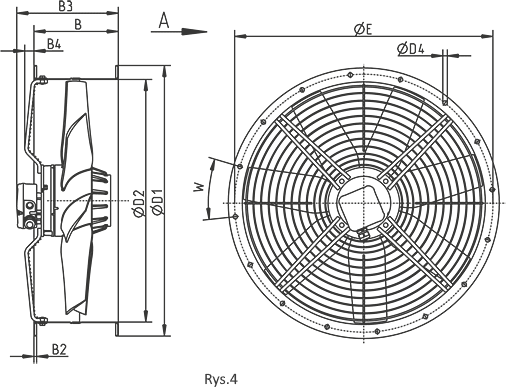

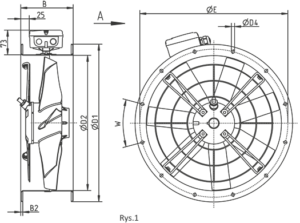

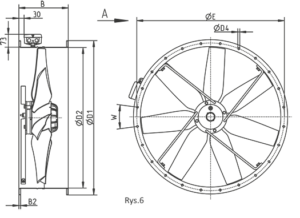

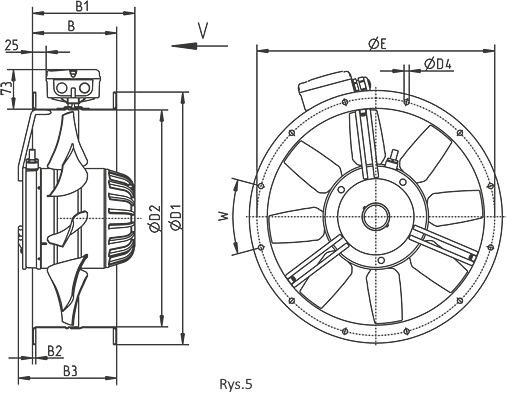

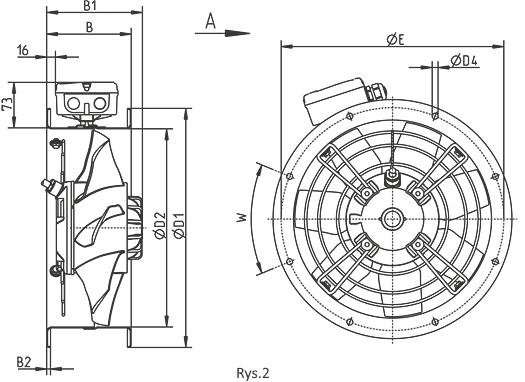

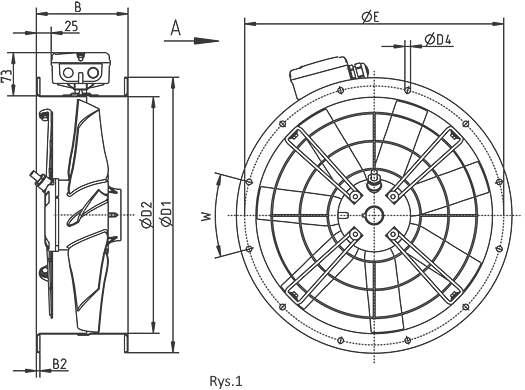

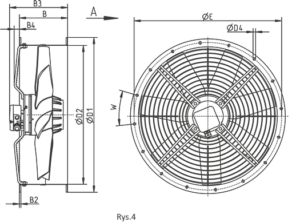

rysunek |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CAF 315/2/3800S | 135 | 133 | 6 | – | – | 382 | 317 | 10 | 356 | 8×45° | Rys.2 |
| CAF 400/6/3500S | 155 | – | 6 | – | – | 466 | 400 | 10 | 438 | 12×30° | Rys.1 |
| CAF 450/4/6400S | 160 | – | 6 | – | – | 515 | 451 | 10 | 487 | 12×30° | Rys.3 |
| CAF 500/6/5500S | 166 | – | 6 | – | – | 567 | 503 | 10 | 541 | 12×30° | Rys.3 |
| CAF 500/4/8000S | 166 | – | 6 | – | – | 567 | 503 | 10 | 541 | 12×30° | Rys.3 |
| CAF 710/6/16400S | 260 | – | 10 | – | 33 | 785 | 711 | 12 | 751 | 16×22,5° | Rys.6 |
| CAF 315/2/3800T | 135 | 133 | 6 | – | – | 382 | 317 | 10 | 356 | 8×45° | Rys.2 |
| CAF 355/4/3600T | 135 | – | 6 | – | – | 421 | 356 | 10 | 395 | 8×45° | Rys.1 |
| CAF 400/6/3500T | 155 | – | 6 | – | – | 466 | 400 | 10 | 438 | 12×30° | Rys.1 |
| CAF 400/4/5400T | 155 | – | 6 | – | – | 466 | 400 | 10 | 438 | 12×30° | Rys.1 |
| CAF 450/6/4300T | 160 | – | 6 | – | – | 515 | 451 | 10 | 487 | 12×30° | Rys.3 |
| CAF 450/4/6400T | 160 | – | 6 | – | – | 515 | 451 | 10 | 487 | 12×30° | Rys.3 |
| CAF 500/6/5500T | 166 | – | 6 | – | – | 567 | 503 | 10 | 541 | 12×30° | Rys.3 |
| CAF 500/4/8300T | 166 | – | 6 | – | – | 567 | 503 | 10 | 541 | 12×30° | Rys.3 |
| CAF 560/6/8600T | 210 | – | 7 | – | – | 635 | 559 | 12 | 605 | 16×22,5° | Rys.3 |
| CAF 560/4/13200T | 210 | – | 7 | 255 | 24 | 635 | 559 | 12 | 605 | 16×22,5° | Rys.4 |
| CAF 630/6/12200T | 220 | – | 7 | – | – | 707 | 634 | 12 | 674 | 16×22,5° | Rys.3 |
| CAF 630/4/18900T | 220 | – | 7 | 265 | 24 | 707 | 634 | 12 | 674 | 16×22,5° | Rys.4 |
| CAF 710/6/17000T | 260 | – | 10 | – | 33 | 785 | 711 | 12 | 751 | 16×22,5° | Rys.6 |
| CAF 710/4/27000T | 260 | – | 10 | – | 33 | 785 | 711 | 12 | 751 | 16×22,5° | Rys.6 |
