ZASTOSOWANIE
Kanałowe wentylatory odśrodkowe serii VS są wykorzystywane w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Konstrukcja wentylatorów VS pozwala stosować różne konfiguracje systemów wentylacji dzięki zmianie położenia bocznych płyt i płyt z króćcem wylotowym. Dzięki takiemu rozwiązaniu powietrze może przepływać przez wentylator zarówno liniowo jak i pod kątem 90ºC. Dzięki ocynkowanej obudowie oraz izolacji wentylator może być wykorzystany do montażu zewnętrznego.
KONSTRUKCJA
Obudowa wentylatora jest wykonana ze szkieletu aluminiowego z ocynkowaną dwuwarstwową płytą. Do izolacji akustycznej i termicznej obudowy stosuje się wełnę mineralną o grubości 25mm. Króćce przyłączeniowe wyposażone są w gumowe uszczelki.
SILNIK
W wentylatorach są wykorzystywane dwu-, cztero- i sześciobiegunowe asynchroniczne silniki z zewnętrznym wirnikiem, które posiadają ocynkowany wirnik z łopatkami zagiętymi do tyłu. W celu ochrony przed przegrzaniem, w uzwojeniu silnika są wbudowane termostyki z zaciskami dla podłączenia zewnętrznych urządzeń ochrony (w modelach VS355-4E stosuje się termostyki z automatycznym restartem). W celu osiągnięcia dłuższego okresu eksploatacji stosuje się łożyska kulkowe. Dla uzyskania odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie co zapewnia m.in. niski poziom szumu pracy wentylatora.
REGULACJA PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.
MONTAŻ
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

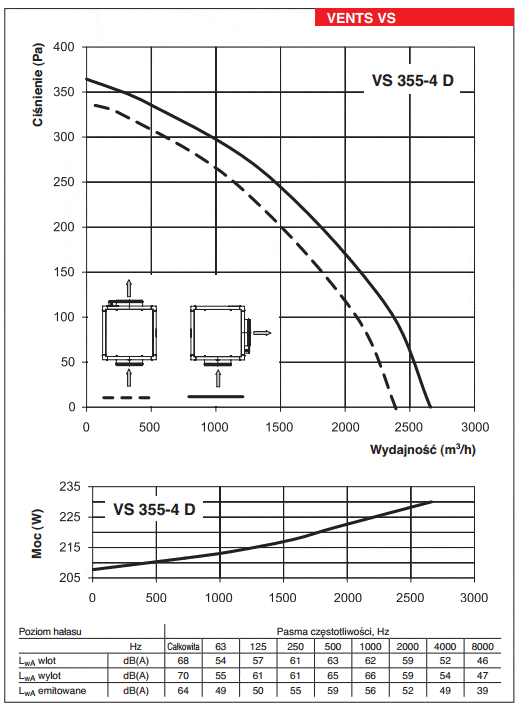

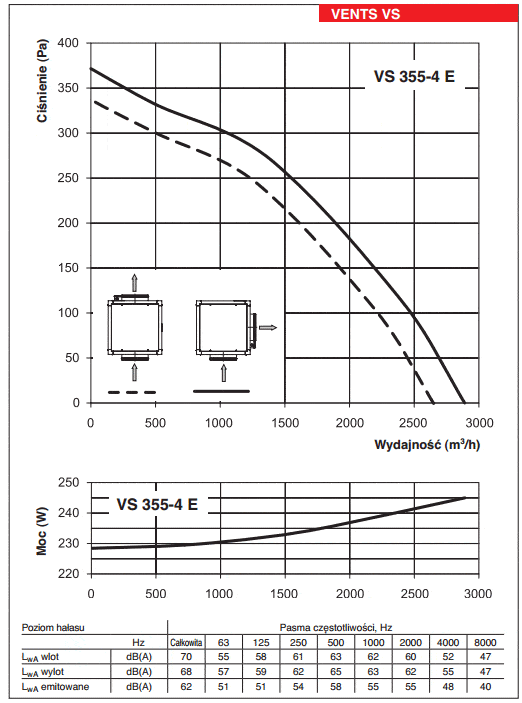

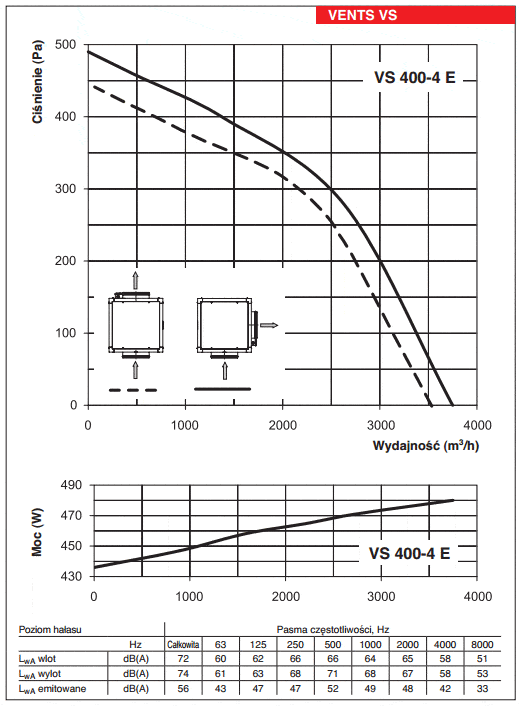

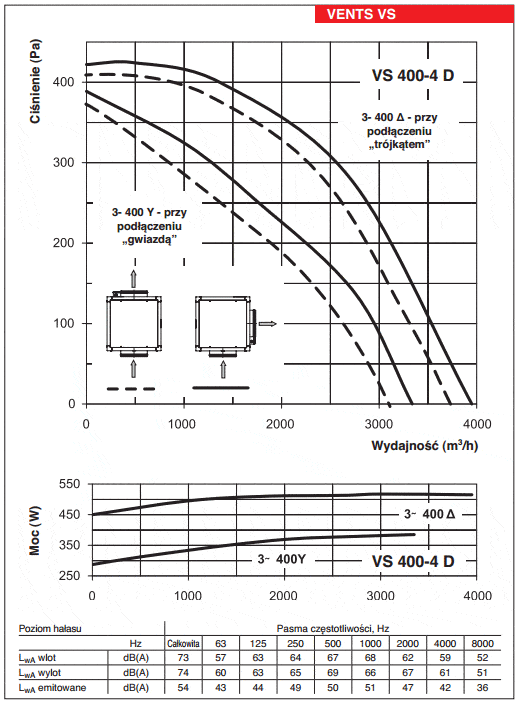

| VS 355-4E | VS 355-4D | VS 400-4E | VS 400-4D | ||
|---|---|---|---|---|---|
| Napięcie [V] | 1~ 230 | 3~ 400 Y | 1~ 230 | 3~ 400 | 3~ 400 Y |
| Moc [W] | 245 | 230 | 480 | 515 | 385 |
| Pobór prądu [A] | 1,12 | 0,52 | 2,40 | 1,41 | 0,70 |
| Wydajność m3/h przy strumieniu powietrza: – prostopadle | 2890 | 2660 | 3750 | 3950 | 3340 |
| Wydajność m3/h przy strumieniu powietrza: – równolegle | 2650 | 2380 | 3535 | 3740 | 3110 |
| Obroty [min-1] | 1420 | 1400 | 1370 | 1415 | 1235 |
| Poziom ciśnienia akustycznego [db(A)/3 m] | 54 | 53 | 51 | 51 | 47 |
| Temperatura pracy [ºC] | -25 +50 | -25 +70 | -40 +80 | -40 +60 | -40 +80 |
| Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |

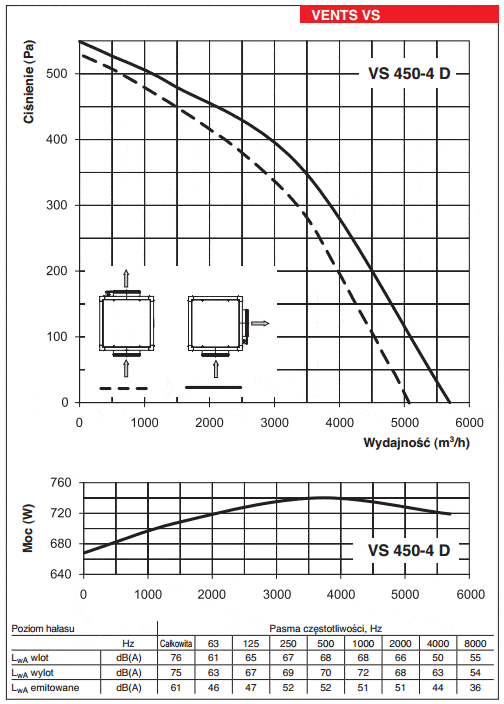

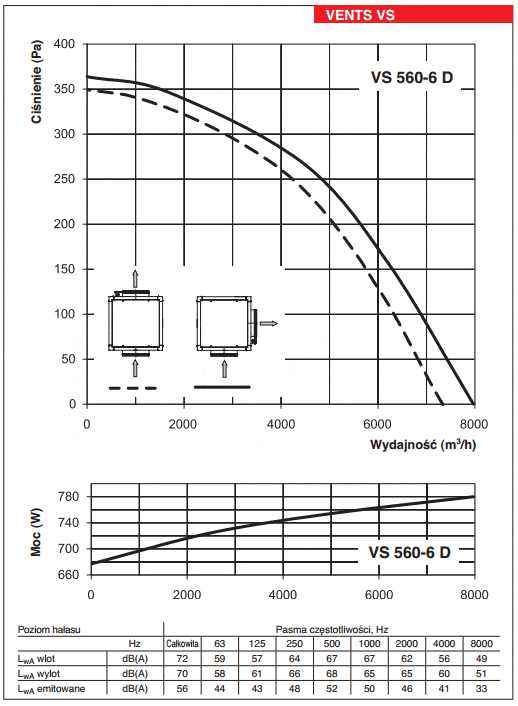

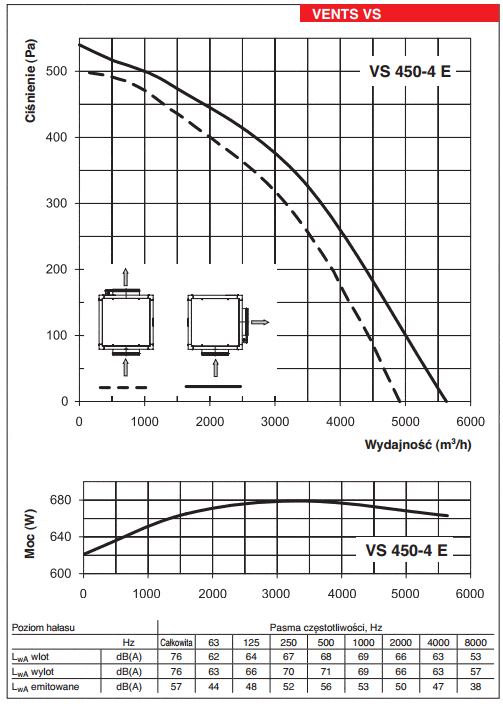

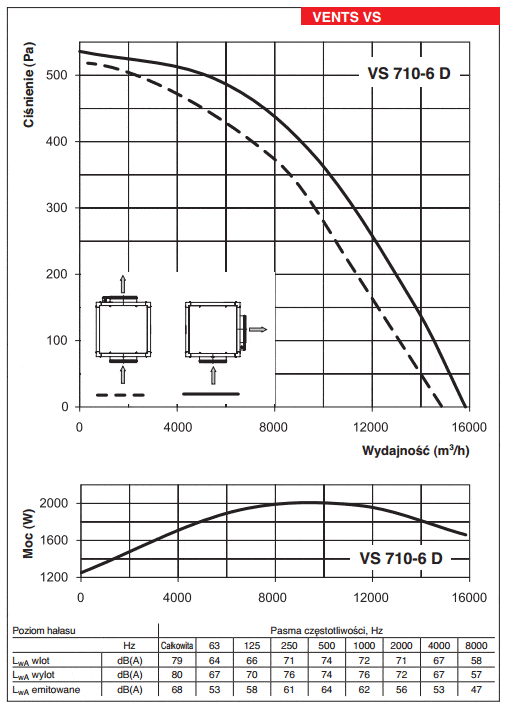

| VS-450-4E | VS-450-4D | VS-560-6D | VS-710-6D | |
|---|---|---|---|---|
| Napięcie [V] | 1~ 230 | 3~ 400 | 3~ 400 | 3~ 400 |
| Moc [W] | 680 | 740 | 780 | 2000 |
| Pobór prądu [A] | 3,00 | 1,50 | 1,70 | 3,90 |
| Wydajność m3/h przy strumieniu powietrza: – prostopadle | 5630 | 5700 | 7940 | 15830 |
| Wydajność m3/h przy strumieniu powietrza: – prostopadle | 4930 | 5080 | 7330 | 14880 |
| Obroty [min-1] | 1250 | 1350 | 885 | 890 |
| Poziom ciśnienia akustycznego [db(A)/3 m] | 53 | 54 | 49 | 59 |
| Temperatura pracy [ºC] | -40 +70 | -40 +80 | -40 +55 | -20 +40 |
| Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 |
| Typ | Wymiary [mm] | Waga[kg] | Dostępne wersje wyposażenia | Wymiary [mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | VPG | VVG | KN-VS | A | A1 | B | B1 | C | D | E | F | G | ||
| VS 355-4E | 480 | 25 | VPG 500/355 | VVG 500/500 | KN-VS 315-355 | 490 | 478 | 470 | 458 | 445 | 355 | 458 | 225 | 600 |
| VS 355-4D | 480 | 25 | ||||||||||||
| VS 400-4E | 650 | 39 | VPG 670/400 | VVG 670/670 | KN-VS 400-500 | 660 | 648 | 640 | 628 | 615 | 400 | 628 | 321 | 770 |
| VS 400-4D | 650 | 39 | ||||||||||||
| VS 450-4E | 650 | 43 | VPG 670/450 | 660 | 648 | 640 | 628 | 615 | 450 | 628 | 321 | 770 | ||
| VS 450-4D | 650 | 43 | ||||||||||||
| VS 560-6D | 780 | 86 | VPG 800/560 | VVG 800/800 | KN-VS 560-630 | 790 | 778 | 770 | 758 | 745 | 560 | 758 | 421 | 900 |
| VS 710-6D | 980 | 136 | VPG 1000/710 | VVG 1000/1000 | KN-VS 710 | 990 | 978 | 970 | 958 | 945 | 710 | 758 | 421 | 900 |
