ZASTOSOWANIE
Kanałowe wentylatory odśrodkowe serii VKMz wykorzystywane są w nawiewno-wywiewnej instalacji dla pojedynczych pomieszczeń, budynków zamieszkania zbiorowego oraz użyteczności publicznej. Do instalacji z podwyższonymi wymaganiami dotyczącymi poziomu hałasu proponowane są warianty z cichym trybem racy (Q).
KONSTRUKCJA
Wentylatory są odporne na uszkodzenia mechaniczne i zewnętrzne warunki atmosferyczne dzięki obudowie wykonanej ze stali galwanizowanej. Posiada hermetyczną skrzynkę przyłączeniową.
SILNIK
W wentylatorach zastosowano jednofazowe silniki z zewnętrznym wirnikiem, posiadającym zagięte do tył łopatki. Silniki mają zabudowane zabezpieczenie termiczne z automatycznym restartem zapobiegające ich przegrzaniu. W silnikach stosuje się łożyska kulkowe. Podczas procesu montażu każda turbina przechodzi proces dynamicznego wyważania, co zapewnia m. in. niski poziom szumu pracy wentylatora, osiągnięcie odpowiednich parametrów i bezpieczeństwa pracy. Klasa bezpieczeństwa: IP X4.
REGULACJA PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.
MONTAŻ
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
| VKMz 100 Q | VKMz 100 | VKMz 125 Q | VKMz 125 | VKMz 150 | VKMz 160 | VKMz 200 Q | VKMz 200 | VKMz 250 Q | VKMz 250 | VKMz 315 Q | VKMz 315 | |
| Napięcie [V] | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
| Moc [W] | 60 | 72 | 60 | 78 | 75 | 78 | 139 | 157 | 134 | 152 | 151 | 185 |
| Pobór prądu [A] | 0,37 | 0,32 | 0,37 | 0,34 | 0,33 | 0,34 | 0,61 | 0,69 | 0,59 | 0,66 | 0,66 | 0,81 |
| Wydajność [m3/h] | 195 | 250 | 230 | 330 | 455 | 455 | 840 | 1000 | 980 | 1070 | 1330 | 1540 |
| Obroty [min-1] |
2670 | 2820 | 2605 | 2820 | 2770 | 2760 | 2790 | 2740 | 2785 | 2765 | 2680 | 2730 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 35 | 46 | 35 | 46 | 46 | 46 | 48 | 50 | 51 | 52 | 52 | 53 |
| Temperatura pracy [°C] | 30 | 30 | 30 | 30 | 30 | 30 | 25 | 20 | 25 | 25 | 25 | 20 |
| Klasa energetyczna | C | C | C | C | B | B | B | B | B | B | – | – |
| Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |

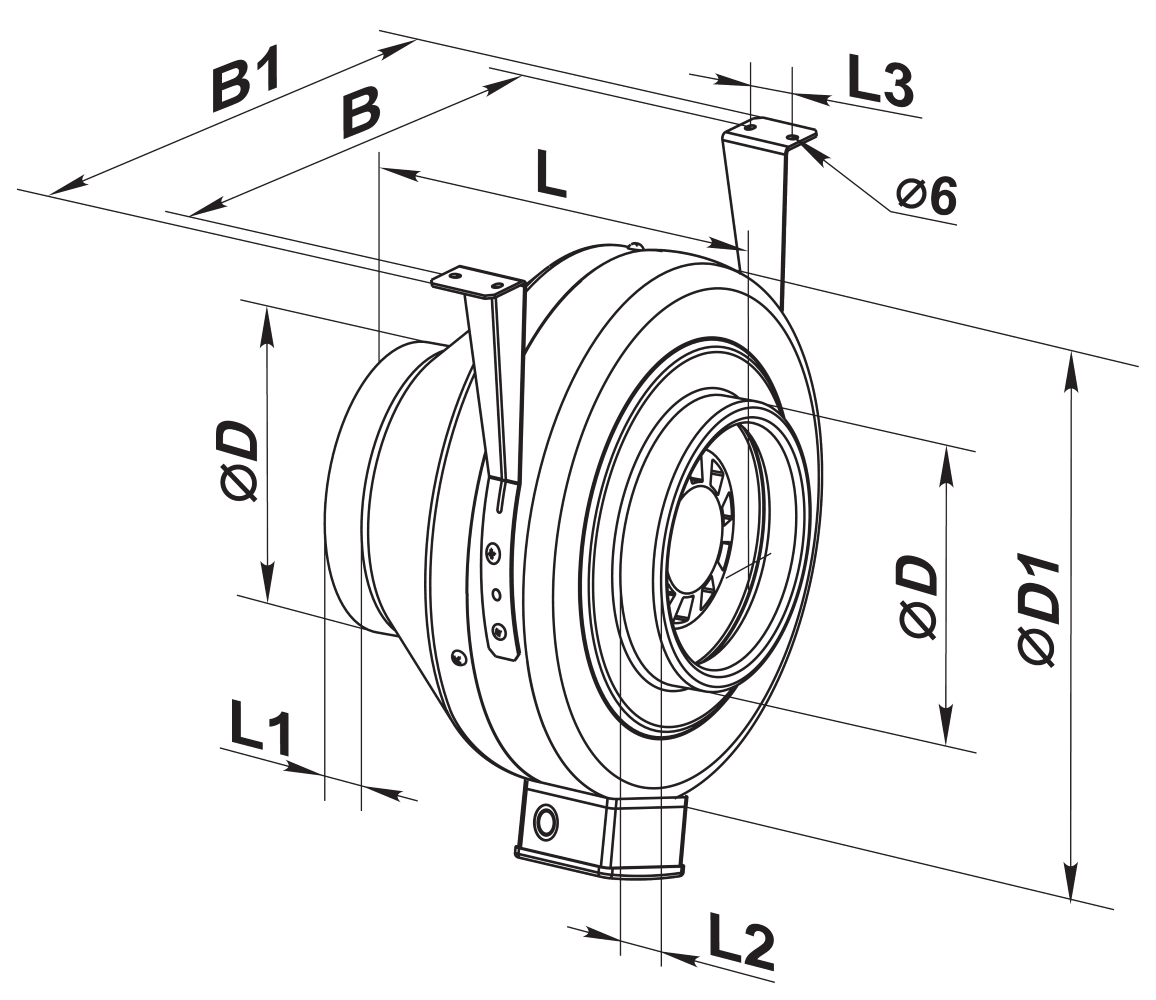

| Typ | ØD [mm] |
ØD1 [mm] |
B [mm] |
B1 [mm] |
L [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
Waga [kg] |
| VKMz 100 Q | 98 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,1 |
| VKMz 100 | 98 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,2 |
| VKMz 125 Q | 123 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,1 |
| VKMz 125 | 123 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,15 |
| VKMz 150 | 148 | 278 | 294 | 334 | 200 | 25 | 23 | 30 | 3,8 |
| VKMz 160 | 158 | 278 | 294 | 334 | 200 | 25 | 23 | 30 | 3,3 |
| VKMz 200 Q | 198 | 332 | 340 | 380 | 245 | 25 | 29 | 40 | 4,2 |
| VKMz 200 | 198 | 332 | 340 | 380 | 245 | 25 | 29 | 40 | 4,4 |
| VKMz 250 Q | 249 | 332 | 340 | 380 | 213 | 25 | 29 | 40 | 4,1 |
| VKMz 250 | 249 | 332 | 340 | 380 | 213 | 25 | 29 | 40 | 4,3 |
| VKMz 315 Q | 313 | 402 | 410 | 450 | 308 | 33 | 55 | 40 | 5,5 |
| VKMz 315 | 313 | 402 | 410 | 450 | 308 | 33 | 55 | 40 | 5,7 |
