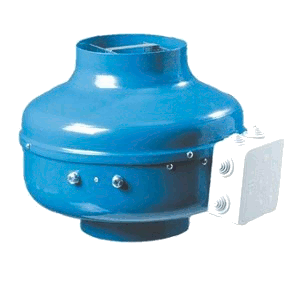

ZASTOSOWANIE
Kanałowe wentylatory odśrodkowe serii VKM i VKMS wykorzystywane są w nawiewno-wywiewnej instalacji dla pojedynczych pomieszczeń, budynków zamieszkania zbiorowego oraz użyteczności publicznej. Do instalacji z podwyższonymi wymaganiami dotyczącymi poziomu hałasu proponowane są warianty z cichym trybem racy (Q).

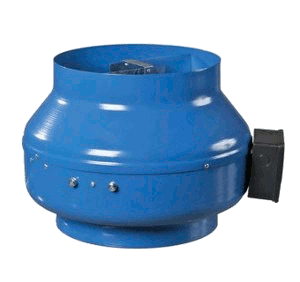

KONSTRUKCJA
Obudowa wentylatora wykonana jest ze stali z powłoką polimerową. Posiada hermetyczną skrzynkę przyłączeniową.
SILNIK
W wentylatorach zastosowano jednofazowe silniki z zewnętrznym wirnikiem, posiadającym zagięte do tyłu łopatki. Silniki mają zabudowane zabezpieczenie termiczne z automatycznym restartem zapobiegające ich przegrzaniu. Modele VKMS odróżniają się od analogicznych modeli VKM mocą silnika. W silnikach stosuje się łożyska kulkowe. Podczas procesu montażu każda turbina przechodzi proces dynamicznego wyważania, co zapewnia m. in. niski poziom szumu pracy wentylatora, osiągnięcie odpowiednich parametrów i bezpieczeństwa pracy. Klasa bezpieczeństwa: IP X4.
REGULACJA PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.

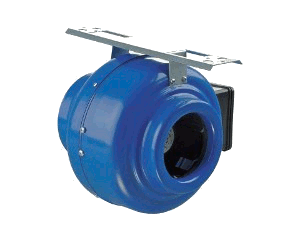

MONTAŻ
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu jest możliwe za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

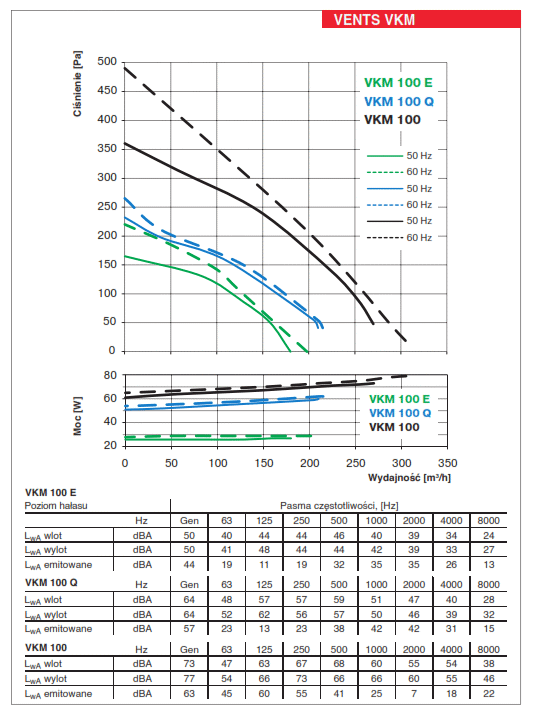

| VKM 100 E | VKM 100 Q | VKM 100 | ||||
|---|---|---|---|---|---|---|
| Napięcie [V] | 1~ 220-240 | 1~ 220-240 | 1~ 220-240 | |||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 | 50 | 60 |
| Moc [W] | 27 | 28 | 60 | 61 | 73 | 79 |
| Pobór prądu [A] | 0,13 | 0,13 | 0,37 | 0,37 | 0,32 | 0,34 |
| Wydajność [m3/h] | 180 | 198 | 210 | 215 | 270 | 305 |
| Obroty [min-1] | 2745 | 3230 | 2620 | 2700 | 2830 | 2850 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] |
32 | 34 | 36 | 36 | 47 | 48 |
| Temperatura pracy [°C] | -25 +50 | -25 +50 | -25 +55 | -25 +50 | -25 +55 | -25 +50 |
| Klasa energetyczna | C | C | C | |||
| Stopień ochrony | IP X4 | IP X4 | IP X4 | |||

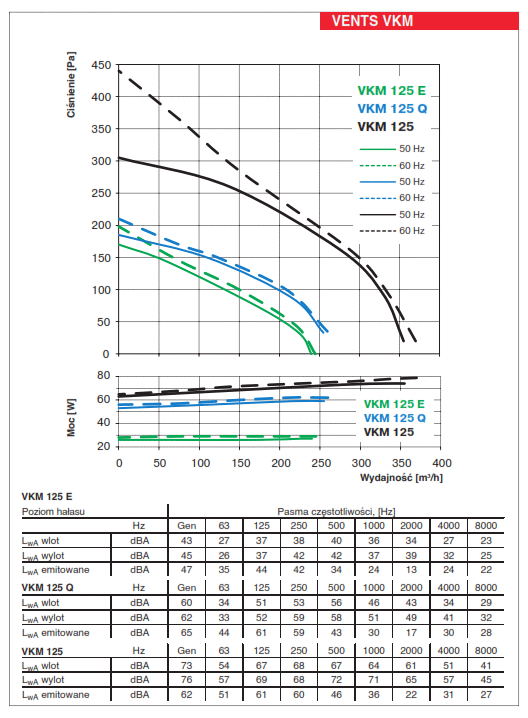

| VKM 125 E | VKM 125 Q | VKM 125 | ||||
|---|---|---|---|---|---|---|
| Napięcie [V] | 1~ 220-240 | 1~ 220-240 | 1~ 220-240 | |||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 | 50 | 60 |
| Moc [W] | 27 | 28 | 60 | 61 | 75 | 80 |
| Pobór prądu [A] | 0,13 | 0,13 | 0,37 | 0,37 | 0,33 | 0,35 |
| Wydajność [m3/h] | 240 | 245 | 255 | 260 | 355 | 375 |
| Obroty [min-1] | 2780 | 3210 | 2535 | 2650 | 2800 | 2830 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] |
32 | 34 | 36 | 36 | 47 | 47 |
| Temperatura pracy [°C] | -25 +50 | -25 +50 | -25 +55 | -25 +50 | -25 +55 | -25 +50 |
| Klasa energetyczna | B | C | C | |||
| Stopień ochrony | IP X4 | IP X4 | IP X4 | |||

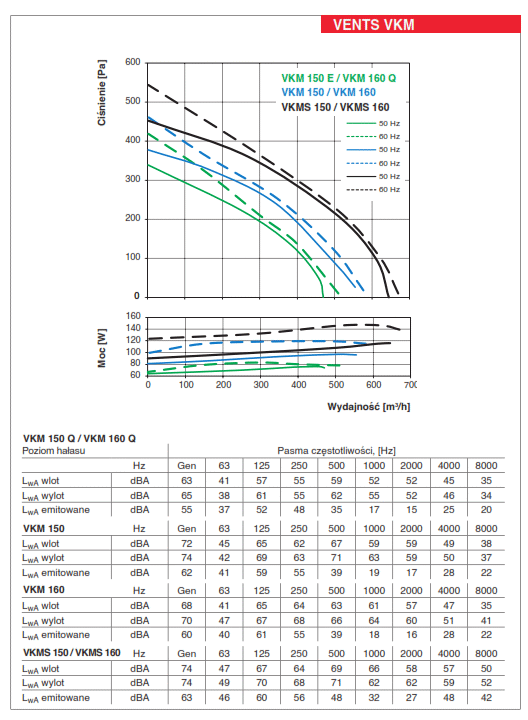

| VKM 150 Q VKM 160 Q |
VKM 150 VKM 160 |
VKMS 150 VKMS 160 |
||||
|---|---|---|---|---|---|---|
| Napięcie [V] | 1~ 220-240 | 1~ 220-240 | 1~ 220-240 | |||
| Moc [W] | 75 | 83 | 98 | 119 | 116 | 146 |
| Pobór prądu [A] | 0,33 | 0,36 | 0,43 | 0,52 | 0,52 | 0,65 |
| Wydajność [m3/h] | 470 | 510 | 555 | 580 | 645 | 670 |
| Obroty [min-1] | 2515 | 2750 | 2705 | 2855 | 2625 | 3095 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] |
46 | 47 | 47 | 48 | 50 | 52 |
| Temperatura pracy [°C] | -25 +55 | -25 +50 | -25 +55 | -25 +50 | -25 +55 | -25 +50 |
| Klasa energetyczna | B | B | B | |||
| Stopień ochrony | IP X4 | IP X4 | IP X4 | |||

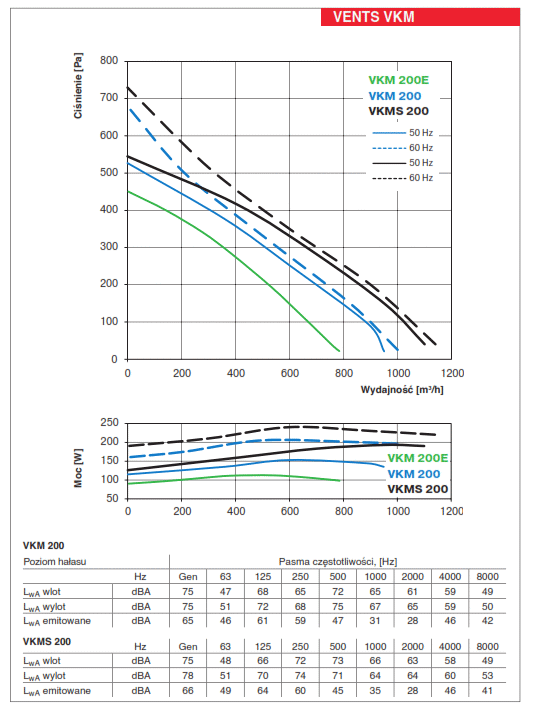

| VKM 200 | VKMS 200 | VKM 200E | ||||
|---|---|---|---|---|---|---|
| Napięcie [V] | 1~ 220-240 | 1~ 220-240 | 230 | |||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 | 50 | |
| Moc [W] | 154 | 205 | 193 | 240 | 95 | |
| Pobór prądu [A] | 0,67 | 0,9 | 0,84 | 1,05 | 0,47 | |
| Wydajność [m3/h] | 950 | 1000 | 1100 | 1140 | 780 | |
| Obroty [min-1] | 2375 | 2510 | 2780 | 2850 | 1950 | |
| Poziom ciśnienia akustycznego [dB(A)/3 m] |
48 | 50 | 51 | 53 | 39 | |
| Temperatura pracy [°C] | -25 +50 | -25 +50 | -25 +45 | -25 +50 | -25 +55 | |
| Klasa energetyczna | B | – | B | |||
| Stopień ochrony | IP X4 | IP X4 | IP X4 | |||

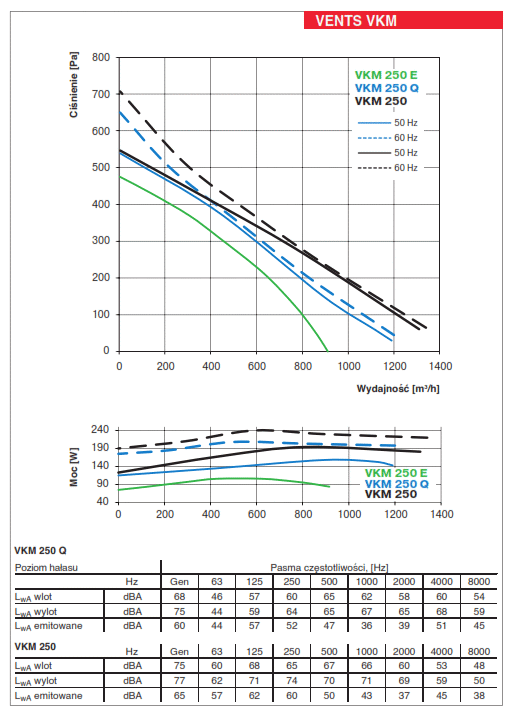

| VKM 250 Q | VKM 250 | VKM 250 E | |||
|---|---|---|---|---|---|
| Napięcie [V] | 1~ 220-240 | 1~ 220-240 | 230 | ||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 | 50 |
| Moc [W] | 158 | 208 | 194 | 240 | 95 |
| Pobór prądu [A] | 0,69 | 0,91 | 0,85 | 1,05 | 0,47 |
| Wydajność [m3/h] | 1190 | 1200 | 1310 | 1340 | 900 |
| Obroty [min-1] | 2315 | 2430 | 2790 | 2860 | 2050 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] |
52 | 52 | 52 | 53 | 44 |
| Temperatura pracy [°C] | -25 +50 | -25 +50 | -25 +50 | -25 +50 | -25 +55 |
| Klasa energetyczna | – | – | B | ||
| Stopień ochrony | IP X4 | IP X4 | IP X4 | ||

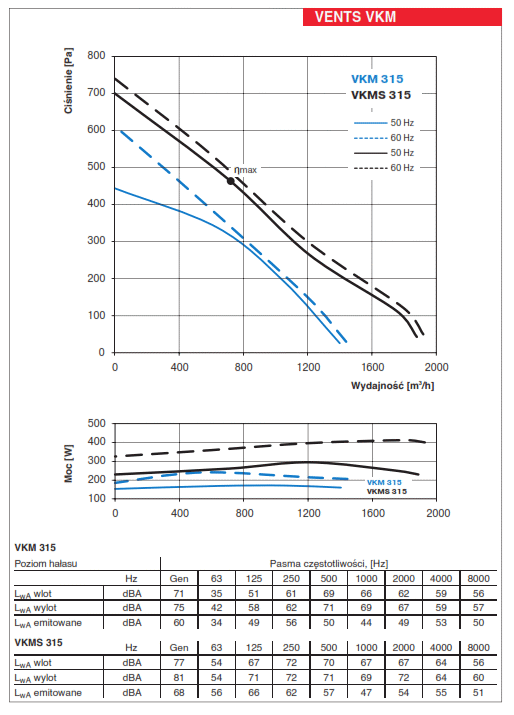

| VKM 315 | VKMS 315 | |||
|---|---|---|---|---|
| Napięcie [V] | 1~ 220-240 | 1~ 220-240 | ||
| Częstotliwość [Hz] | 50 | 60 | 50 | 60 |
| Moc [W] | 171 | 241 | 296 | 413 |
| Pobór prądu [A] | 0,77 | 1,05 | 1,34 | 1,8 |
| Wydajność [m3/h] | 1400 | 1440 | 1880 | 1920 |
| Obroty [min-1] | 2600 | 2850 | 2720 | 2780 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 52 | 53 | 54 | 55 |
| Temperatura pracy [°C] | -25 +50 | -25 +50 | -25 +45 | -25 +50 |
| Stopień ochrony | IP X4 | IP X4 | ||

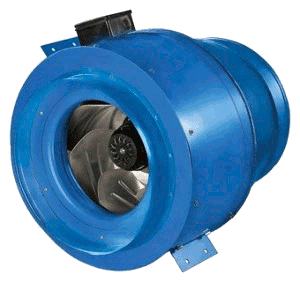

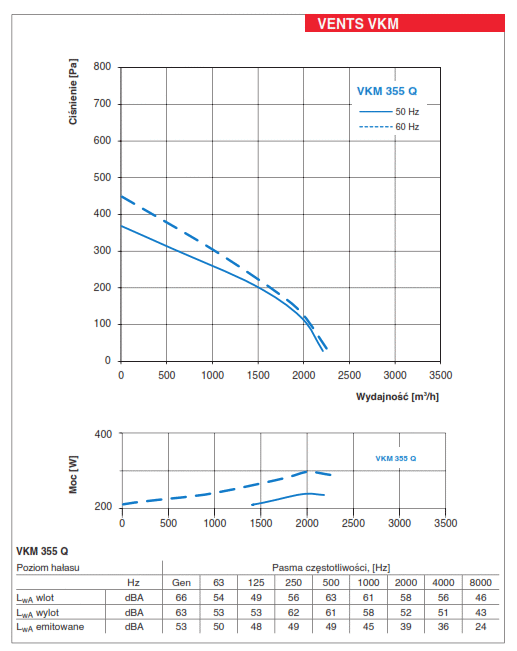

| VKM 355 Q | ||
|---|---|---|
| Napięcie [V] | 1~ 220-240 | |
| Częstotliwość [Hz] | 50 | 60 |
| Moc [W] | 233 | 297 |
| Pobór prądu [A] | 1,06 | 1,3 |
| Wydajność [m3/h] | 2210 | 2250 |
| Obroty [min-1] | 1375 | 1620 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 58 | 59 |
| Temperatura pracy [°C] | -25 +45 | -25 +45 |
| Stopień ochrony | IP X4 | |

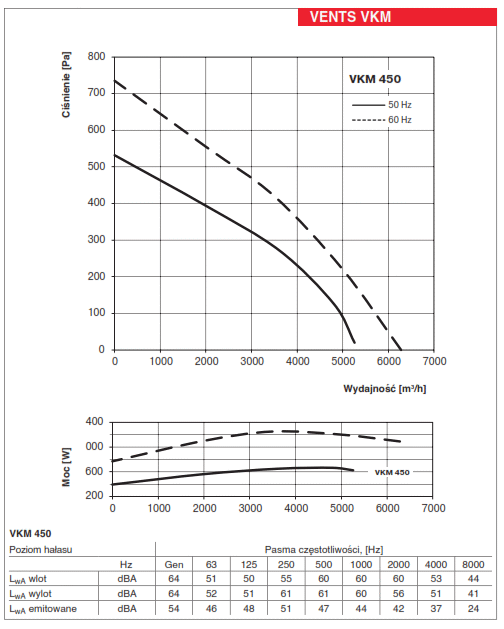

| VKM 450 | ||
|---|---|---|
| Napięcie [V] | 1~ 220-240 | |
| Częstotliwość [Hz] | 50 | 60 |
| Moc [W] | 665 | 1250 |
| Pobór prądu [A] | 2,89 | 5,4 |
| Wydajność [m3/h] | 5260 | 6280 |
| Obroty [min-1] | 1265 | 1560 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 65 | 73 |
| Temperatura pracy [°C] | -40 +70 | -25 +60 |
| Stopień ochrony | IP X4 | |

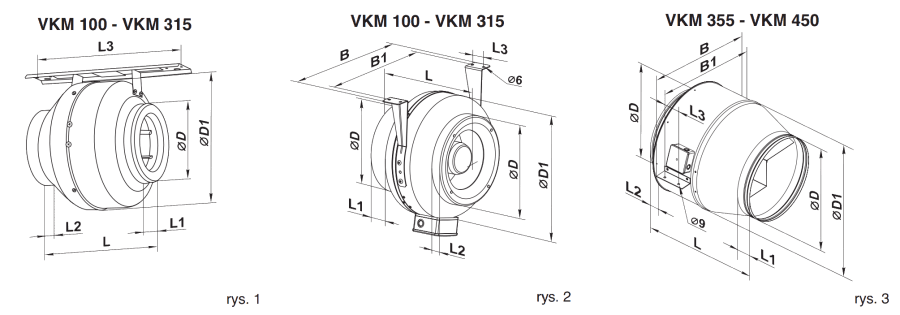

| Typ | Wymiary [mm] | Waga[kg] | Rys. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ØD | ØD1 | B | B1 | L | L1 | L2 | L3 | |||
| VKM 100 E | 100 | 204 | – | – | 195 | 20 | 20 | 258 | 2,1 | 1 |
| VKM 100 Q | 98 | 254 | 298 | 258 | 205 | 20 | 25 | 30 | 3,45 | 2 |
| VKM 100 | 98 | 254 | 298 | 258 | 205 | 20 | 25 | 30 | 3,45 | 2 |
| VKM 125 E | 125 | 204 | – | – | 195 | 20 | 20 | 258 | 2,1 | 1 |
| VKM 125 Q | 123 | 254 | 298 | 258 | 205 | 20 | 25 | 30 | 3,58 | 2 |
| VKM 125 | 123 | 254 | 298 | 258 | 205 | 20 | 25 | 30 | 3,58 | 2 |
| VKM 150 Q | 149 | 304 | 349 | 309 | 200 | 20 | 25 | 30 | 3,65 | 2 |
| VKM 150 | 149 | 304 | 349 | 309 | 220 | 25 | 25 | 30 | 3,65 | 2 |
| VKMS 150 | 149 | 340 | 386 | 346 | 226 | 20 | 20 | 40 | 4,7 | 2 |
| VKM 160 Q | 159 | 304 | 349 | 309 | 200 | 20 | 25 | 30 | 3,65 | 2 |
| VKM 160 | 159 | 304 | 357 | 317 | 220 | 25 | 25 | 30 | 3,65 | 2 |
| VKMS 160 | 159 | 340 | 386 | 346 | 226 | 20 | 20 | 40 | 4,7 | 2 |
| VKM 200 | 198 | 344 | 390 | 350 | 240 | 25 | 29 | 40 | 5,7 | 2 |
| VKM 200 E | 198 | 344 | 390 | 350 | 240 | 25 | 29 | 40 | 5,7 | 2 |
| VKM 250 E | 248 | 344 | 390 | 350 | 249 | 25 | 31 | 40 | 5,1 | 2 |
| VKMS 200 | 198 | 344 | 390 | 350 | 250 | 25 | 29 | 40 | 5,85 | 2 |
| VKM 250 Q | 248 | 344 | 390 | 350 | 249 | 25 | 31 | 40 | 5,1 | 2 |
| VKM 250 | 248 | 344 | 390 | 350 | 249 | 25 | 31 | 40 | 5,1 | 2 |
| VKM 315 | 314 | 404 | 454 | 414 | 260 | 25 | 40 | 40 | 7,3 | 2 |
| VKMS 315 | 314 | 404 | 454 | 414 | 288 | 25 | 40 | 40 | 7,83 | 2 |
| VKM 355Q | 353 | 460 | 522 | 522 | 506 | 60 | 60 | 70 | 18,8 | 3 |
| VKM 450 | 448 | 608 | 700 | 670 | 644 | 60 | 60 | 80 | 27,26 | 3 |
VKM 100-315
VKM 100-250 Q
VKM S 150-315
VKM 100-250 Q (220/60)
VKM 100-355 (220/60
VKM 100-125 E
VKM 400-450
VKM Q 355
VKM Q (220/60)
VKM 400 (220/60)
VKM 100-305 (120/60)
VKM S 200-305 (120/60)
