ZASTOSOWANIE
Kanałowe wentylatory odśrodkowe serii VKM EC wykorzystywane są w nawiewno-wywiewnej instalacji dla pojedynczych pomieszczeń, budynków zamieszkania zbiorowego oraz użyteczności publicznej. Cechują się wysoką wydajnością oraz niskim poziomem hałasu. Zastosowanie silników EC redukuje zużycie energii o 35%. Zalecane do instalacji w instytucjach użytku publicznego takich jak banki, supermarkety, sklepy, restauracje, małe baseny. Silniki EC umożliwiają integrację kilku wentylatorów w jedną centralnie sterowalną sieć.
KONSTRUKCJA
Obudowa wentylatora wykonana jest ze stali malowanej proszkowo. Posiada hermetyczną skrzynkę przyłączeniową.
SILNIK
W wentylatorach zastosowano bardzo wydajne silniki prądu stałego z technologią EC z zewnętrznym wirnikiem i łopatkach zagiętych do tyłu. Taka konstrukcja pozwala zredukować zapotrzebowanie na energię elektryczną, uzyskać wysoką efektywność i zapewnić optymalne sterowania w całym zakresie prędkości obrotowych wentylatora. Silnik wyposażono w łożyska kulkowe wydłużające jego żywotność.
REGULACJA PRĘDKOŚCI
Sterowanie wydajnością wentylatora oraz jego załączania odbywa się przy wykorzystaniu zewnętrznego sygnału sterującego 0-10V, wykorzystując przykładowo dedykowany regulator do silników EC. Przy zmianie wartości parametru sterującego silnik zmienia prędkość obrotową. Regulacja ta jest możliwa w sieciach 50Hz i 60Hz. Sterować wentylatorami z silnikiem EC można wykorzystując zintegrowaną sieć, przy zastosowaniu odpowiedniego oprogramowania.
MONTAŻ
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

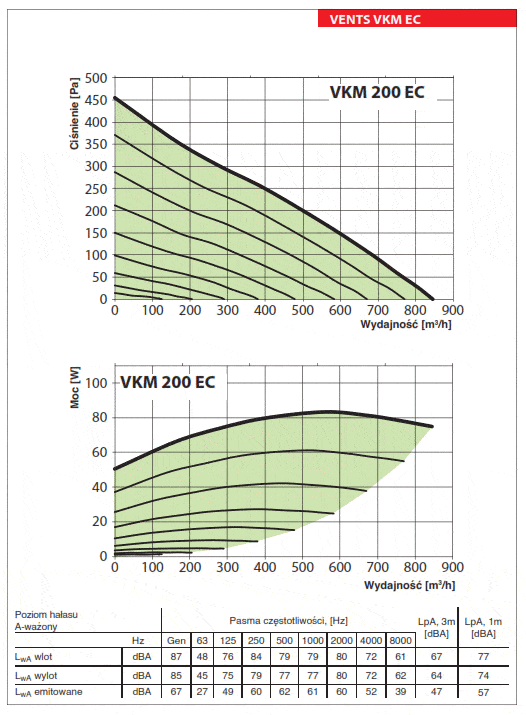

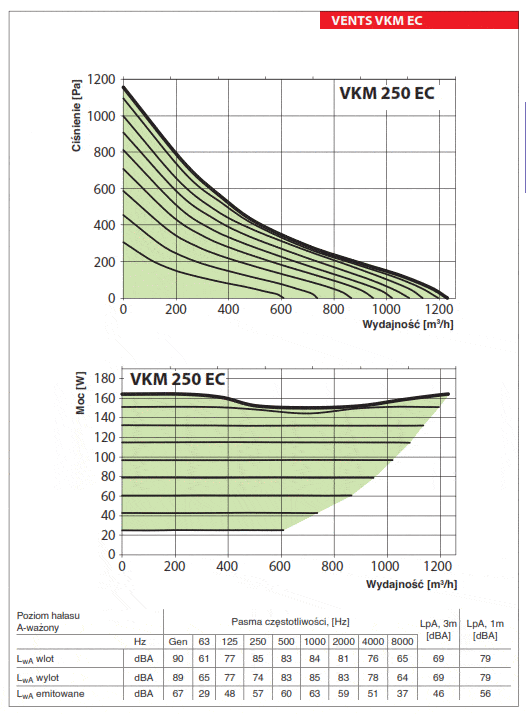

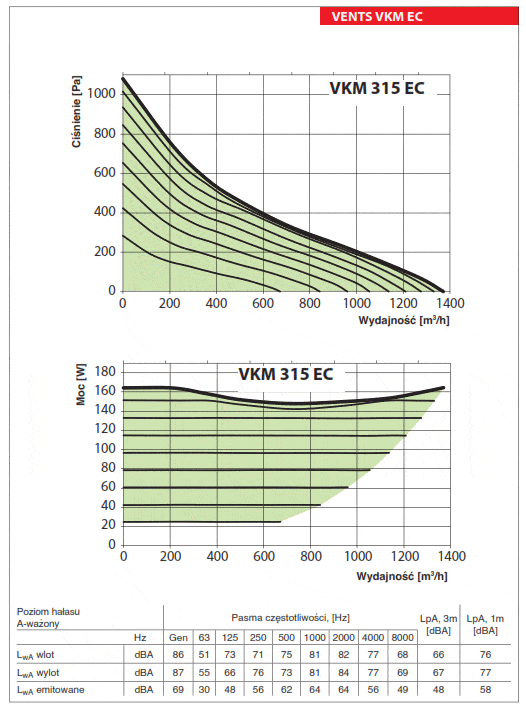

| VKM 100 EC | VKM 125 EC | VKM 150 EC | VKM 160 EC | VKM 200 EC | |
|---|---|---|---|---|---|
| Napięcie [V] | 1~ 220-277 | ||||
| Moc [W] | 90 | 83 | 98 | 95 | 83 |
| Pobór prądu [A] | 0,70 | 0,58 | 0,73 | 0,72 | 0,63 |
| Wydajność [m3/h] | 345 | 480 | 620 | 685 | 845 |
| Obroty [min-1] | 3600 | 3400 | 2800 | 2800 | 2500 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] |
44 | 45 | 47 | 47 | 47 |
| Temperatura pracy [°C] | -25…+60 | ||||
| Klasa energetyczna | B | B | B | B | B |
| Stopień ochrony | IP X4 | ||||
| VKMS 200 EC | VKM 250 EC Q | VKM 250 EC | VKM 315 EC | VKMS 315 EC | |
|---|---|---|---|---|---|
| Napięcie [V] | 1~ 220-277 | ||||
| Moc [W] | 100 | 100 | 164 | 164 | 270 |
| Pobór prądu [A] | 0,74 | 0,74 | 1,15 | 1,15 | 1,80 |
| Wydajność [m3/h] | 1010 | 985 | 1230 | 1370 | 2100 |
| Obroty [min-1] | 2400 | 2500 | 2900 | 2900 | 2300 |
| Poziom ciśnienia akustycznego[dB(A)/3 m] | 48 | 44 | 46 | 48 | 51 |
| Temperatura pracy [°C] | -25…+60 | ||||
| Klasa energetyczna | B | B | – | – | – |
| Stopień ochrony | IP X4 | ||||
| Typ | D [mm] |
D1 [mm] |
H [mm] |
B [mm] |
B1 [mm] |
L [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
Waga [kg] |
| VKM 100 EC | 98 | 255 | 340 | 310 | 270 | 203 | 20 | 25 | 30 | 3,45 |
| VKM 125 EC | 123 | 255 | 340 | 310 | 270 | 203 | 20 | 25 | 30 | 3,58 |
| VKM 150 EC | 149 | 305 | 365 | 360 | 320 | 220 | 25 | 25 | 30 | 4,17 |
| VKM 160 EC | 159 | 305 | 365 | 360 | 320 | 220 | 25 | 25 | 30 | 4,32 |
| VKM 200 EC | 198 | 345 | 435 | 395 | 355 | 245 | 25 | 30 | 40 | 5,7 |
| VKMS 200 EC | 198 | 345 | 435 | 395 | 355 | 255 | 25 | 30 | 40 | 5,7 |
| VKM 250 EC Q | 248 | 345 | 435 | 395 | 355 | 250 | 25 | 30 | 40 | 5,1 |
| VKM 250 EC | 248 | 345 | 435 | 395 | 355 | 250 | 25 | 30 | 40 | 5,1 |
| VKM 315 EC | 314 | 405 | 465 | 455 | 415 | 260 | 30 | 30 | 40 | 7,3 |
| VKMS 315 EC | 313 | 410 | 420 | 505 | 475 | 440 | 60 | 60 | 50 | 16 |
