VENT
Producent
Venture Industries
Opis

Wentylatory kanałowe

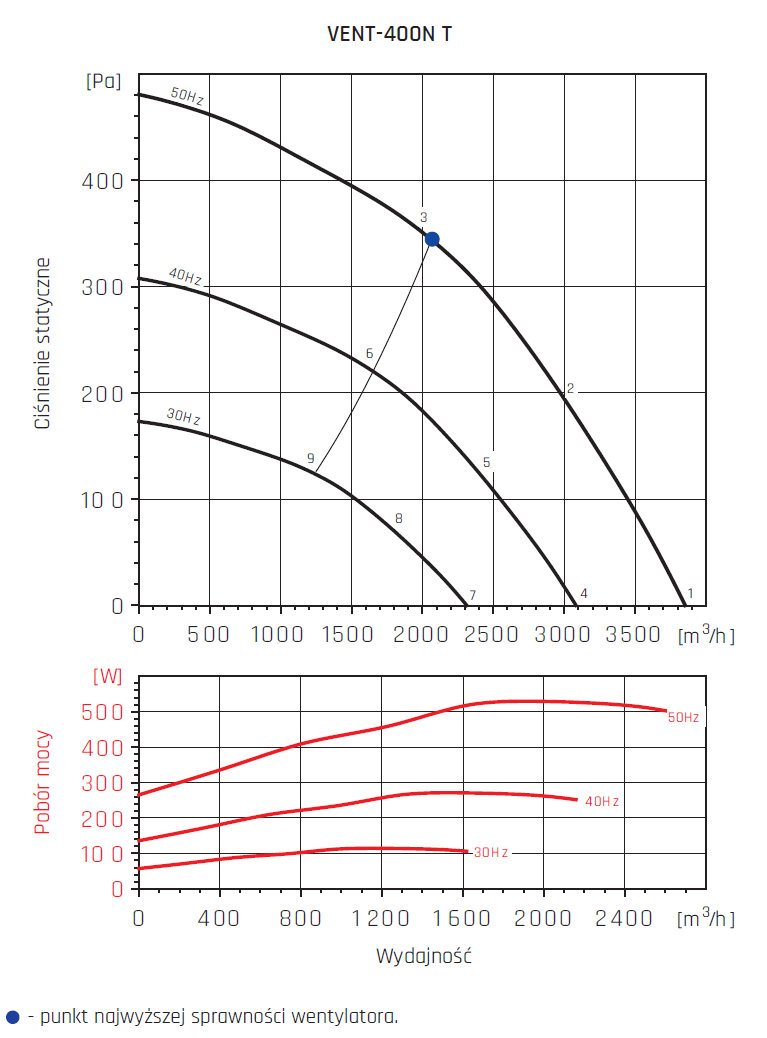

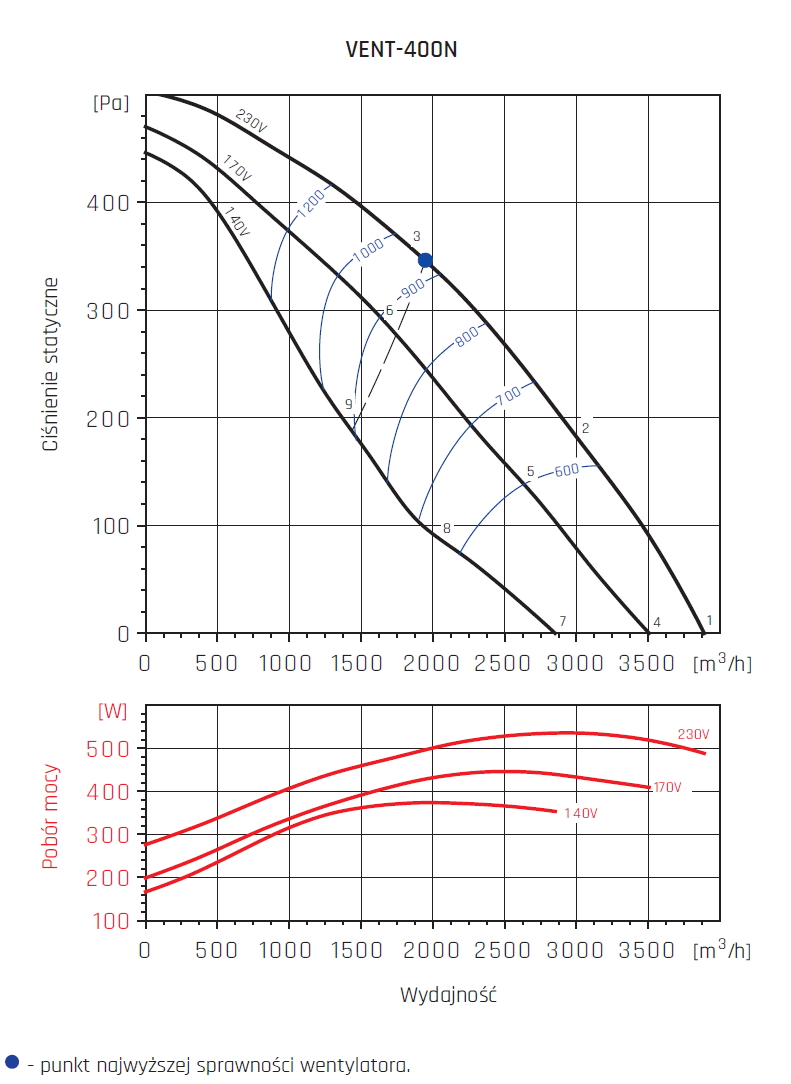

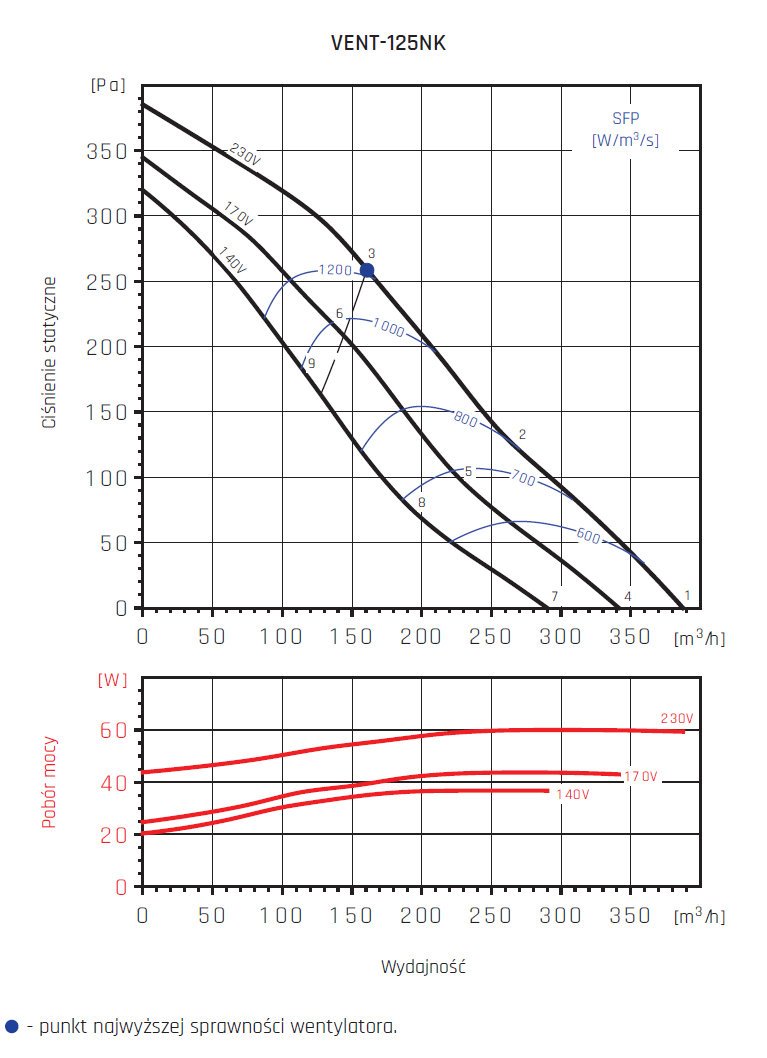

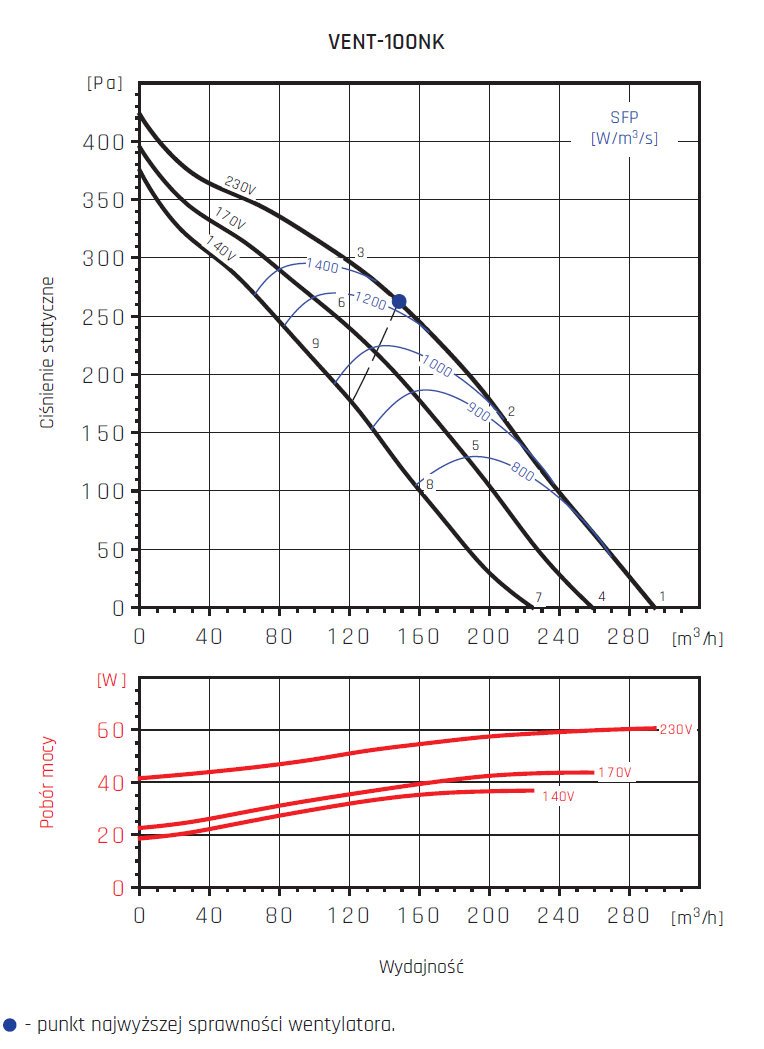

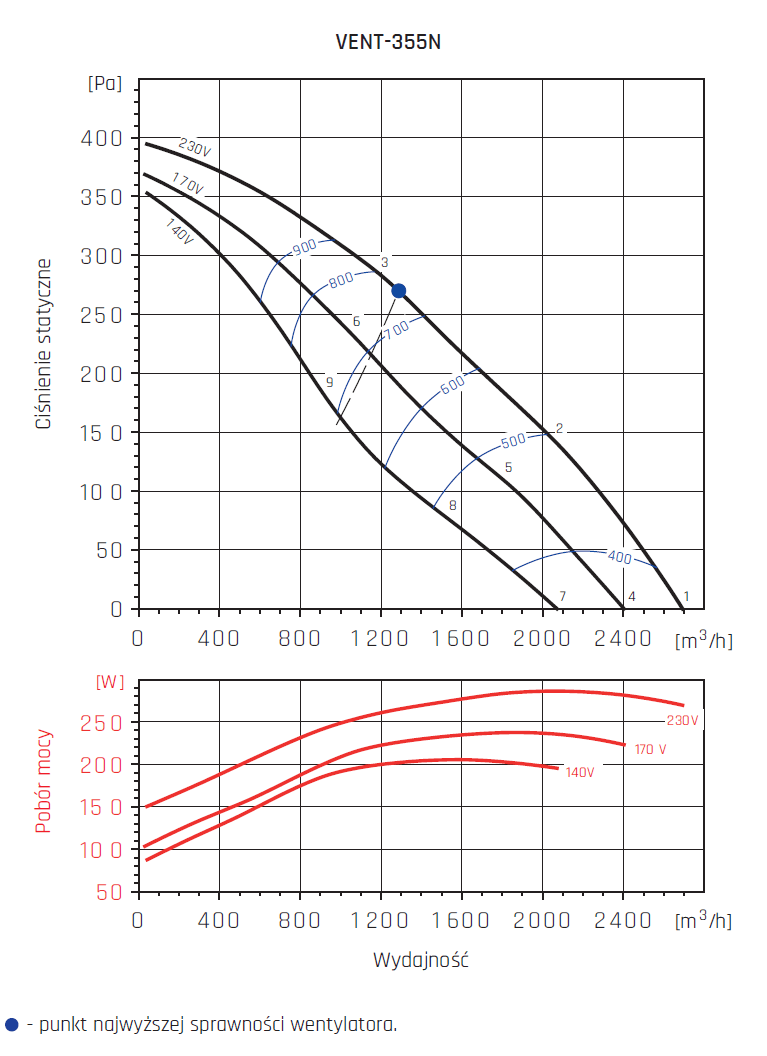

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:

  • wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych,
  • układy chłodzące,
  • nadmuchiwanie postaci reklamowych.

KONSTRUKCJA

  • obudowa z galwanizowanej blachy stalowej (modele od 100NK do 315NK),
  • obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową (modele 355N i 400N),
  • wirnik z tworzywa sztucznego (modele od 100NK do 315NK),
  • wirnik z blachy aluminiowej (modele 355N i 400N),
  • puszka przyłączeniowa na obudowie,
  • wspornik montażowy w zestawie (w modelach od 100NK do 315NK),
  • możliwość montażu w pozycji pionowej i poziomej.

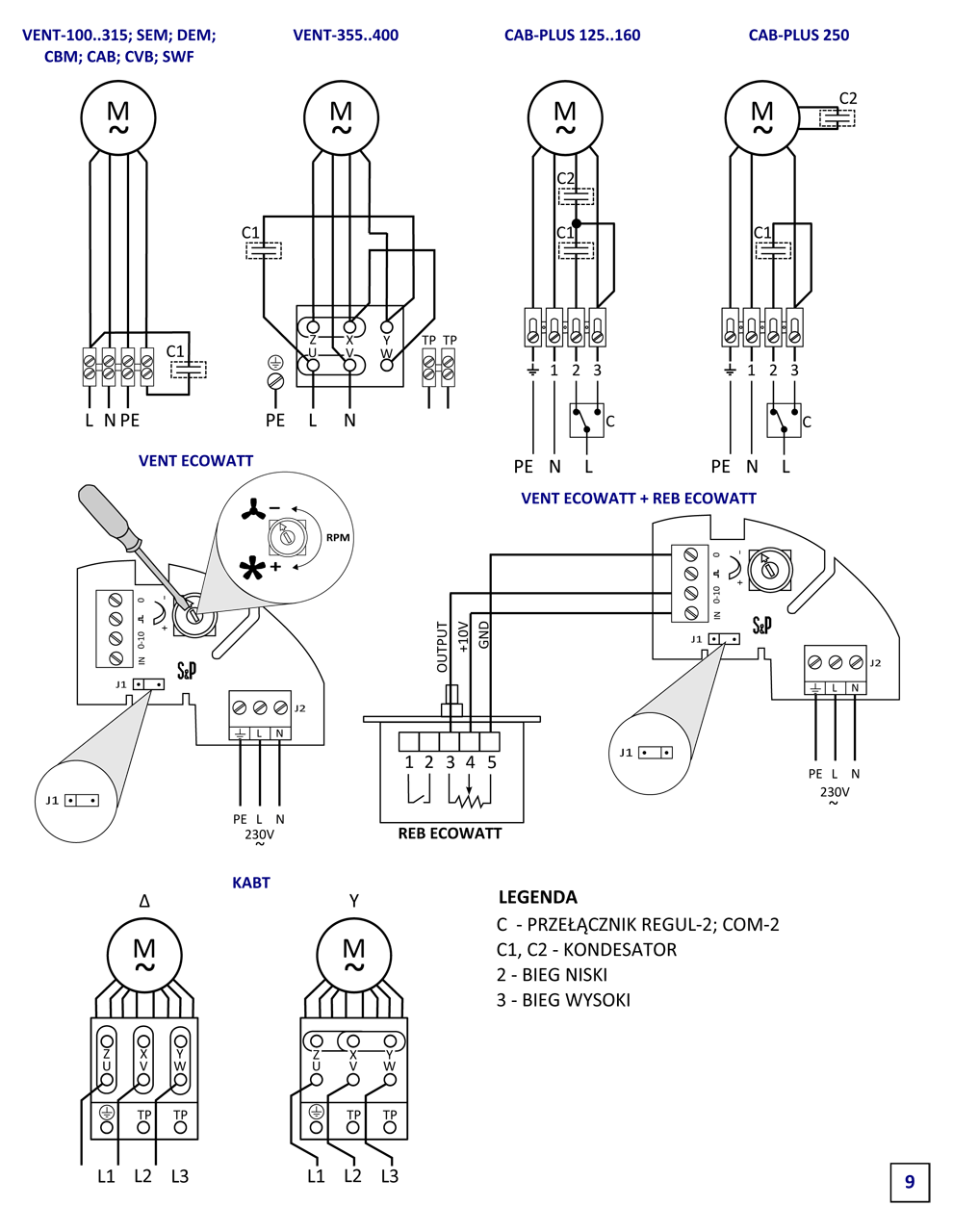

SILNIK ELEKTRYCZNY

  • silniki jednofazowe z wirującym stojanem 230V, 50/60Hz (modele od 100N do 400N),

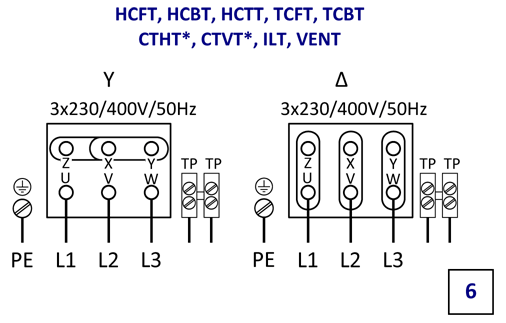

  • silniki trójfazowe 230/400V, 50Hz (modele 355N-T 400N-T),
  • stopień ochrony IP44, klasa izolacji uzwojenia 8 (modele od 100NK do 250NK),
  • stopień ochrony IP44, klasa izolacji uzwojenia F (model 315NK),
  • stopień ochrony IP54, klasa izolacji uzwojenia F (modele 355N i 400N),
  • łożyska kulkowe,
  • do regulacji napięciowej (silniki jednofazowe),
  • do regulacji częstotliwościowej (silniki trójfazowe),
  • termiczne zabezpieczenie uzwojenia przed przeciążeniem.
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
VENT-100 NK 290 420 61 2600 0.3 230 44 -20 60 3
VENT-125 NK 390 385 60 2620 0.3 230 42 -20 60 3

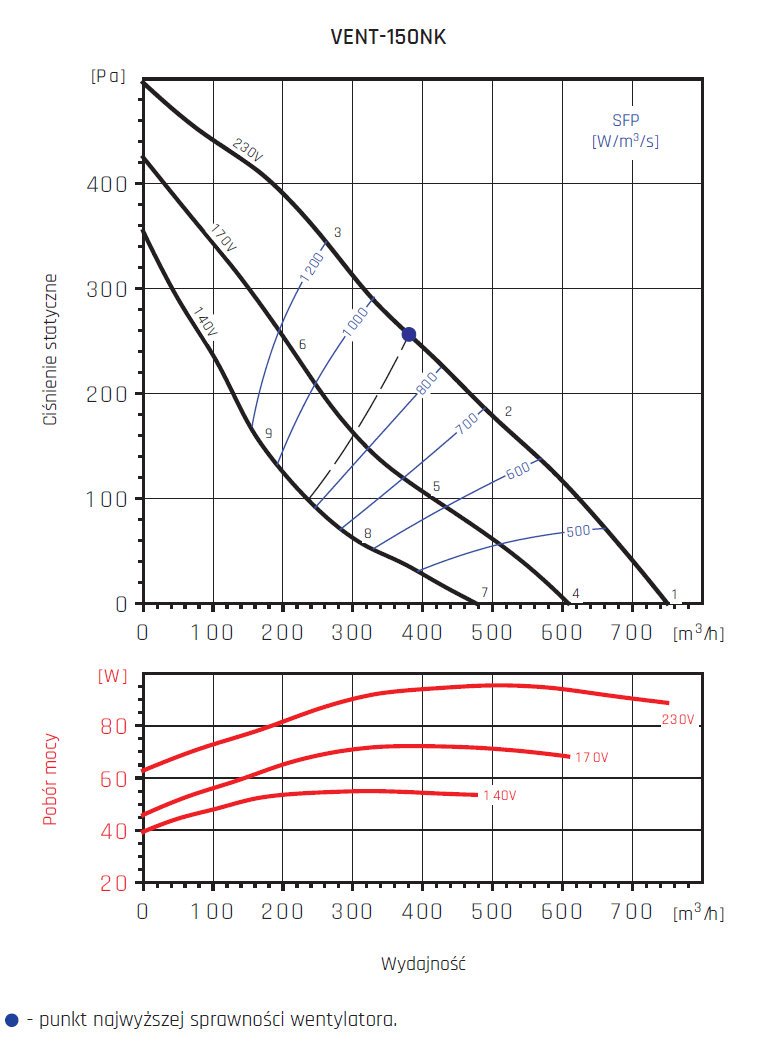

VENT-150 NK 750 500 95 2550 0.4 230 42 -20 60 5

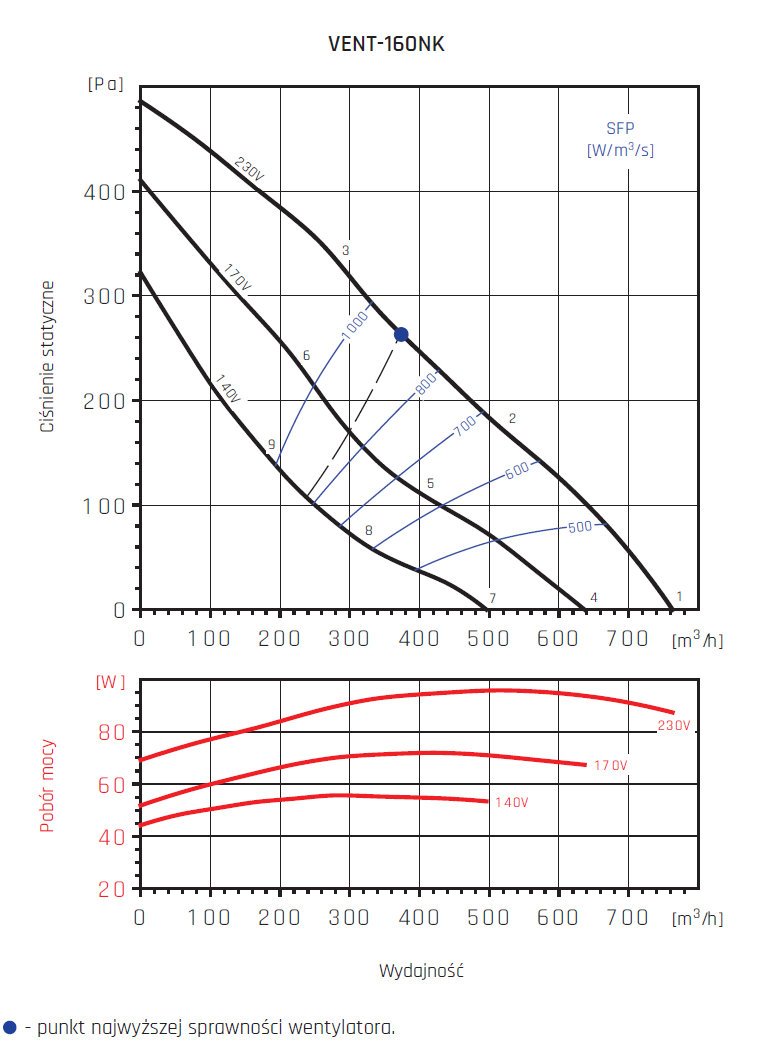

VENT-160 NK 760 485 96 2560 0.4 230 42 -20 60 5

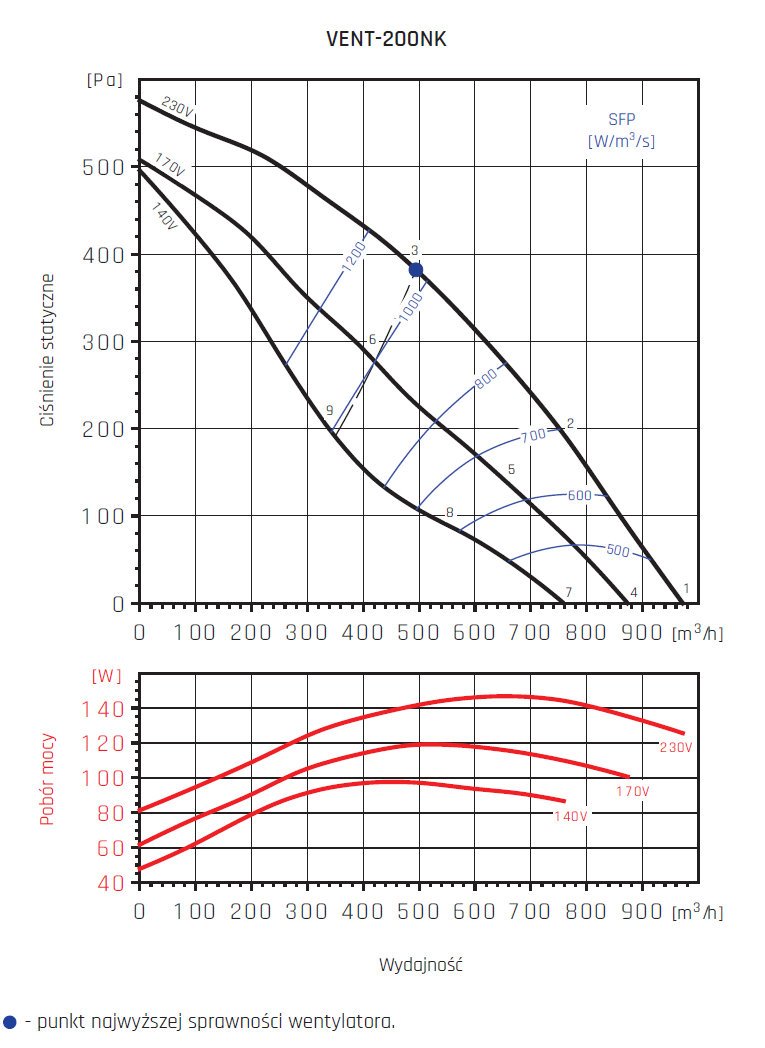

VENT-200 NK 970 580 147 2720 0.6 230 43 -20 60 5

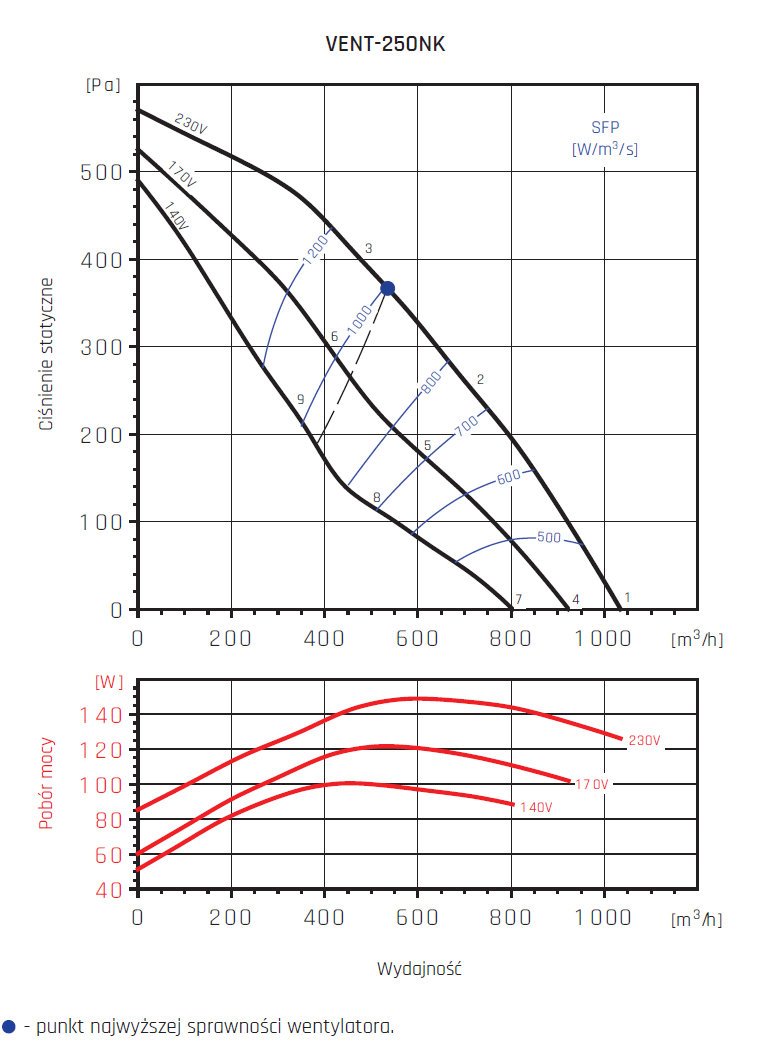

VENT-250 NK 1030 570 149 2720 0.6 230 50 -20 60 6

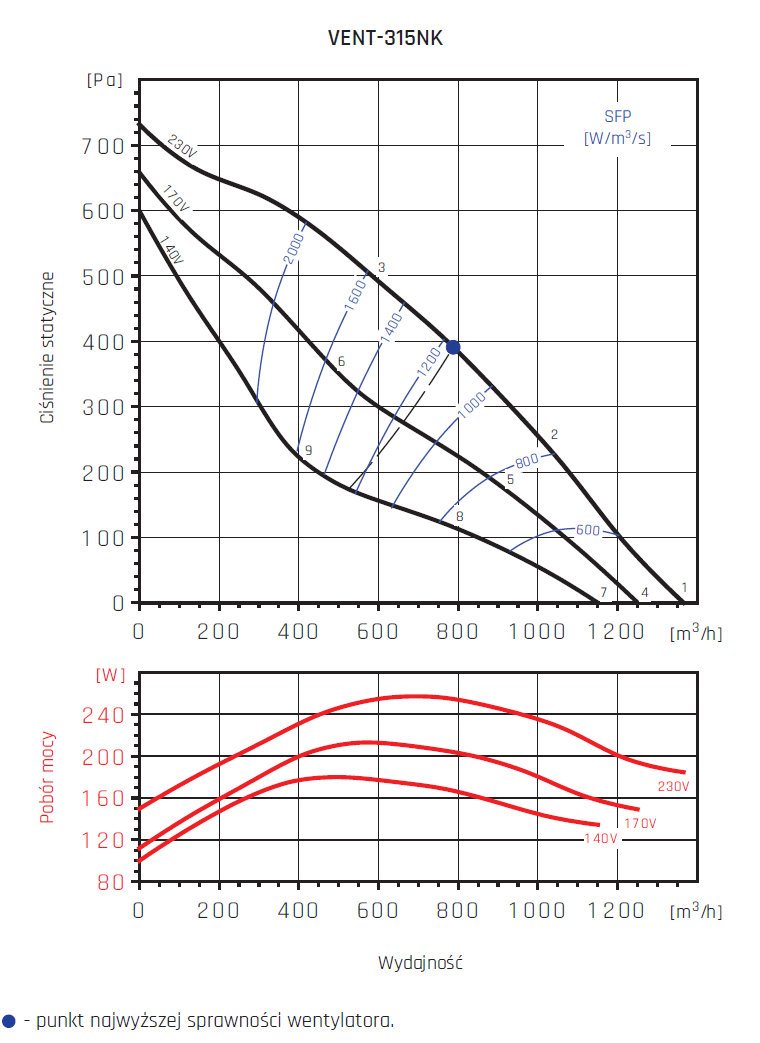

VENT-315 NK 1370 730 257 2790 1.1 230 48 -20 60 8
VENT-355N 2690 410 287 1404 1.2 230 40 -40 70 18.8
VENT-400N 3820 500 536 1380 2.3 230 49 -40 50 22.2

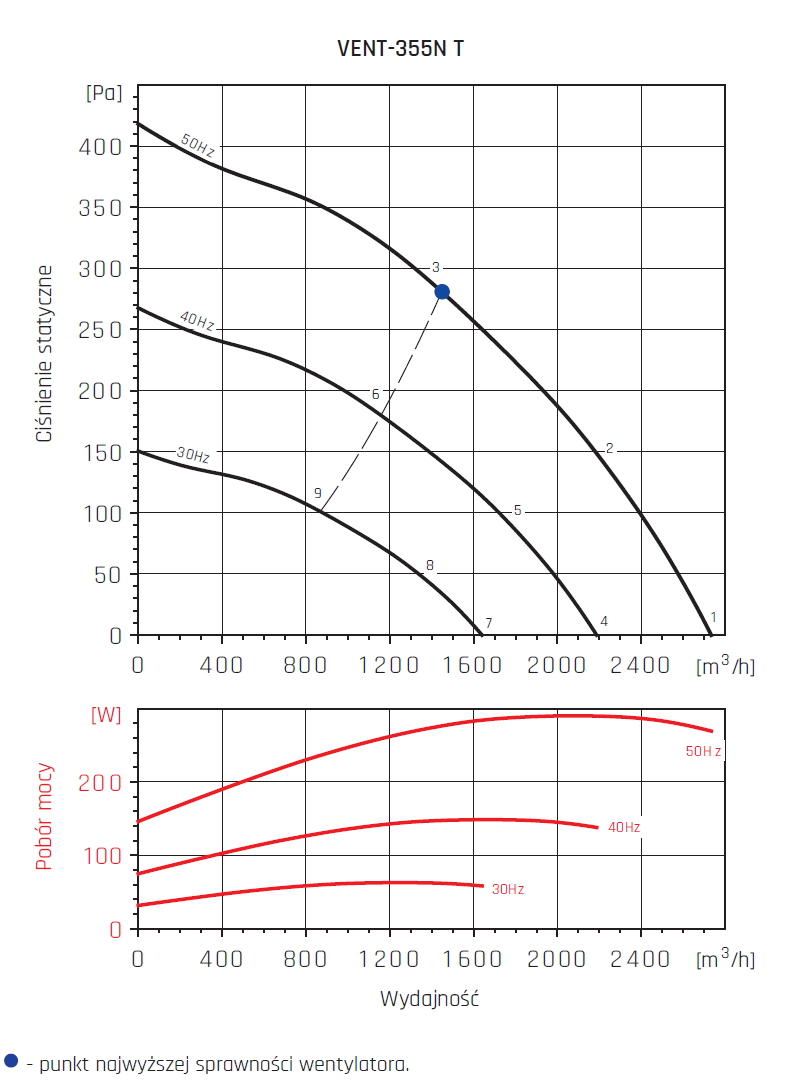

VENT-355N T 2690 420 290 1400 0.8 400 40 -40 70 17
VENT-400N T 3820 480 450 1400 1.1 400 49 -40 50 22

* mierzony w odległości 1.5m od wentylatora.

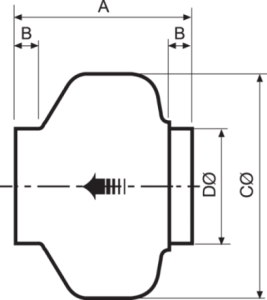

Typ A B ØC ØD
mm mm mm mm
VENT-100 NK 196 23 241 98
VENT-125 NK 198 27 241 123
VENT-150 NK 190 23 332 147
VENT-160 NK 190 23 332 157
VENT-200 NK 223 25 333 198
VENT-250 NK 206 27 333 245
VENT-315 NK 230 25 401 312

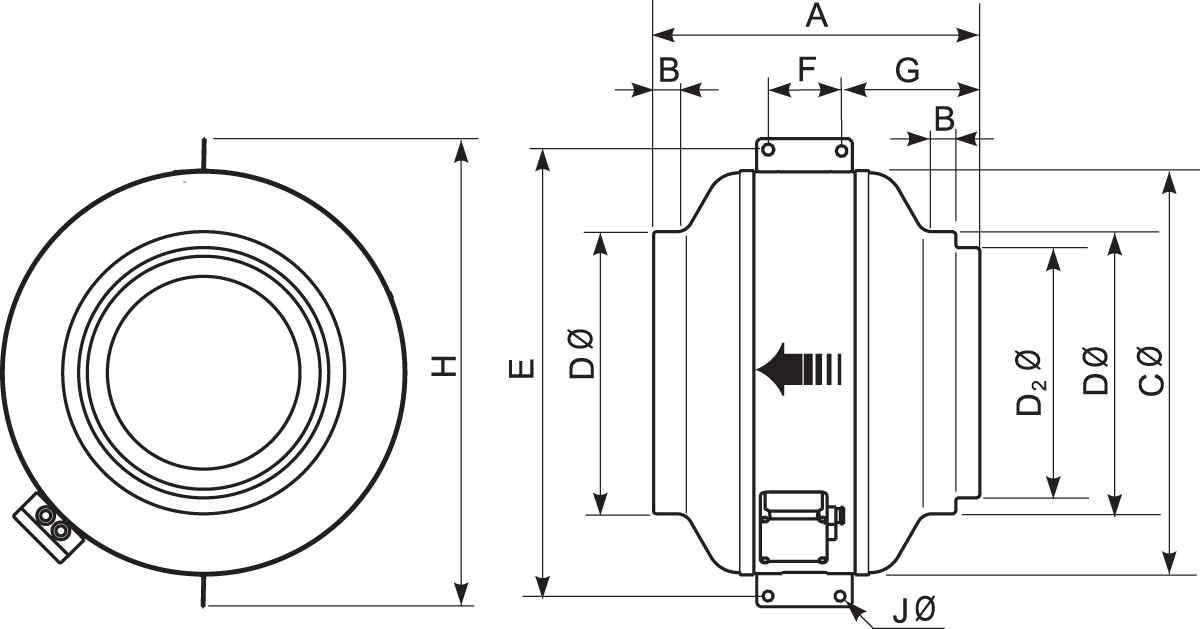

Typ A B ØC ØD ØD2 E F G H ØJ
mm mm mm mm mm mm mm mm mm mm
VENT-355N 410 25 508 354 314 552 100 170 587 10.5
VENT-400N 431 25 568 399 354 628 100 185 647 10.5
VENT-355N T 410 25 508 354 314 552 100 170 587 10.5
VENT-400N T 431 25 568 399 354 628 100 185 647 10.5
