TD SILENT
Producent
Venture Industries
Opis

Wentylatory kanałowe wyciszone

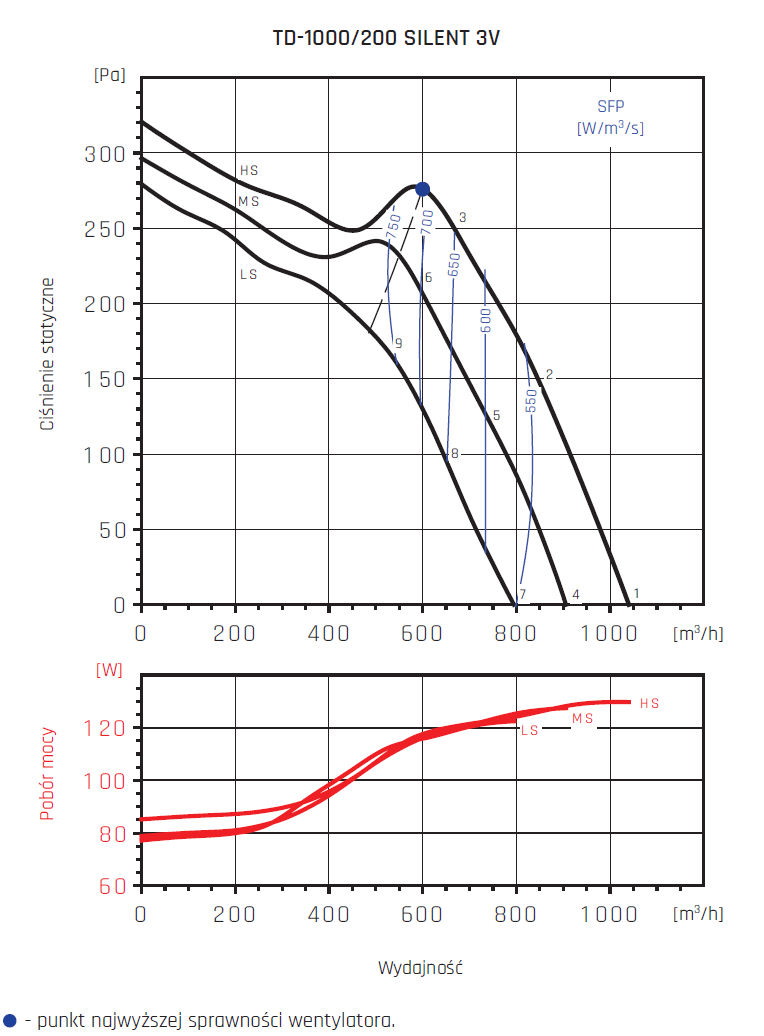

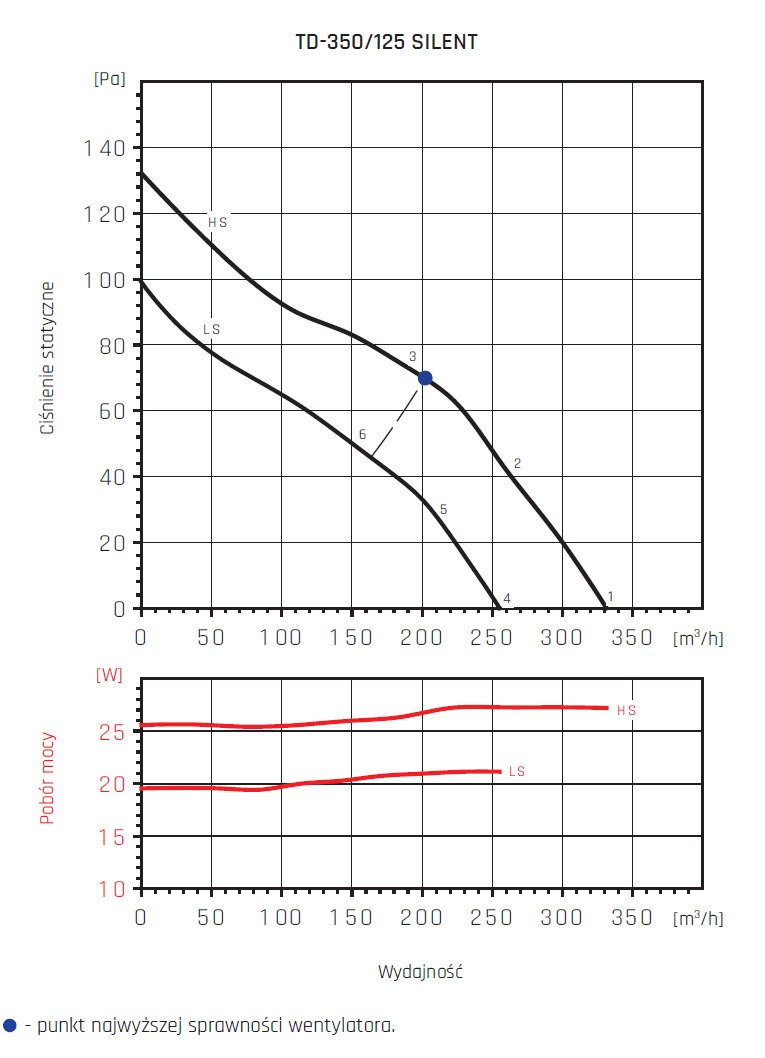

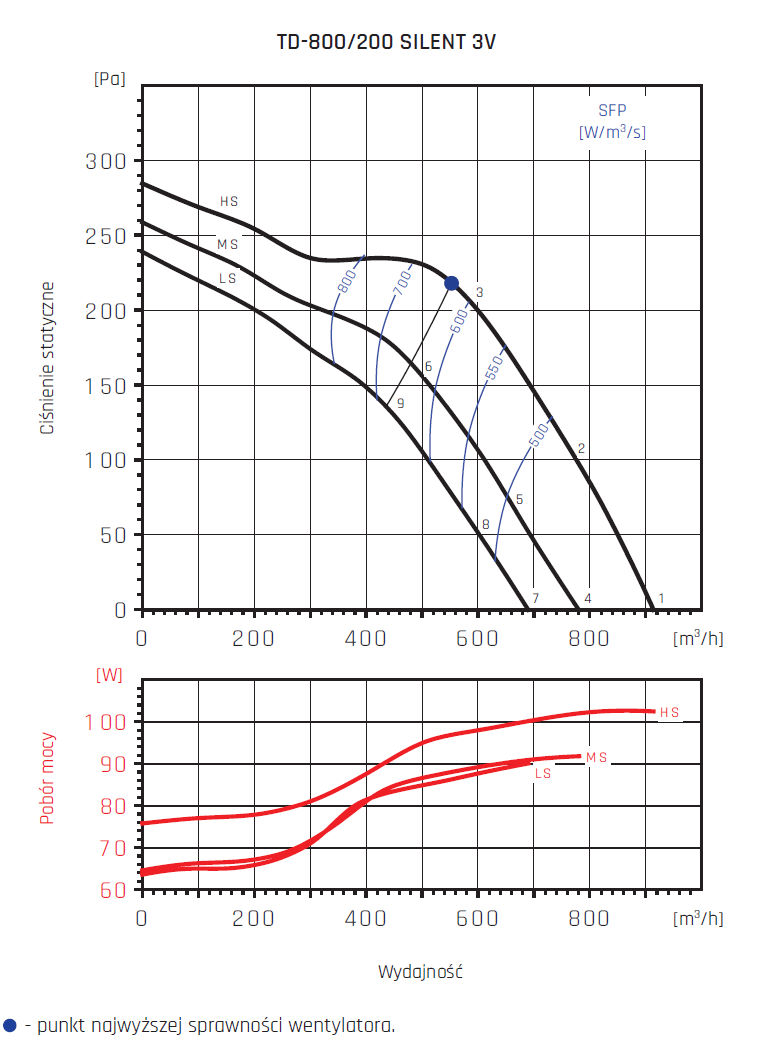

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej, gdzie wymagany jest niski poziom hałasu.

Typowe zastosowania to:

  • wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych,
  • współpraca z domowymi okapami kuchennymi wyposażonymi w filtry przeciwtłuszczowe.

KONSTRUKCJA

  • obudowa z tworzywa sztucznego (modele 160, 250, 350, 500, 800, 1000)
  • obudowa z blachy stalowej malowanej farbą epoksydowo-poliestrową (modele 1300, 2000)
  • wirnik z tworzywa sztucznego (modele 160, 250, 350, 500, 800, 1000)
  • wirnik z blachy aluminiowej (modele 1300, 2000)
  • mocowania antywibracyjne silnika
  • zespół tłumików wewnętrznych
  • mozliwość montażu w pozycji pionowej i poziomej
  • dostęp do silnika po rozpięciu klamr montażowych

SILNIK ELEKTRYCZNY

  • silniki jednofazowe 230V, 50Hz
    (modele 160–1000)
  • silniki jednofazowe 230V, 50/60Hz
    (modele 1300–2000)
  • stopień ochrony IP44, klasa izolacji uzwojenia B (modele 160–1000)
  • stopień ochrony IP44, klasa izolacji uzwojenia F (modele 1300–2000)
  • łożyska kulkowe

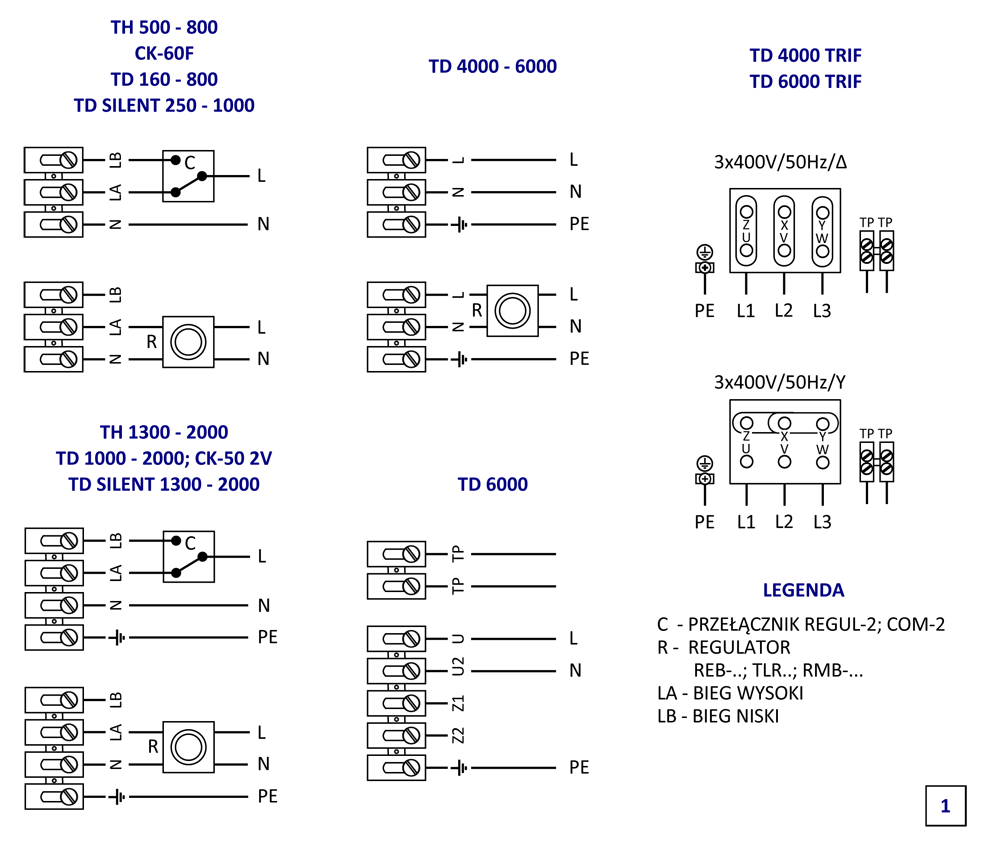

  • do regulacji napięciowej
  • dwubiegowy (zalecany przełącznik biegów REGUL-2) – modele 160–350
  • trójbiegowy (zalecany przełącznik biegów
    INTER-4P) – modele 500–2000
  • termiczne zabezpieczenie uzwojenia przed przeciążeniem:
    • topikowe (modele 160–350)
    • bezpiecznik automatyczny – pozostałe modele
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

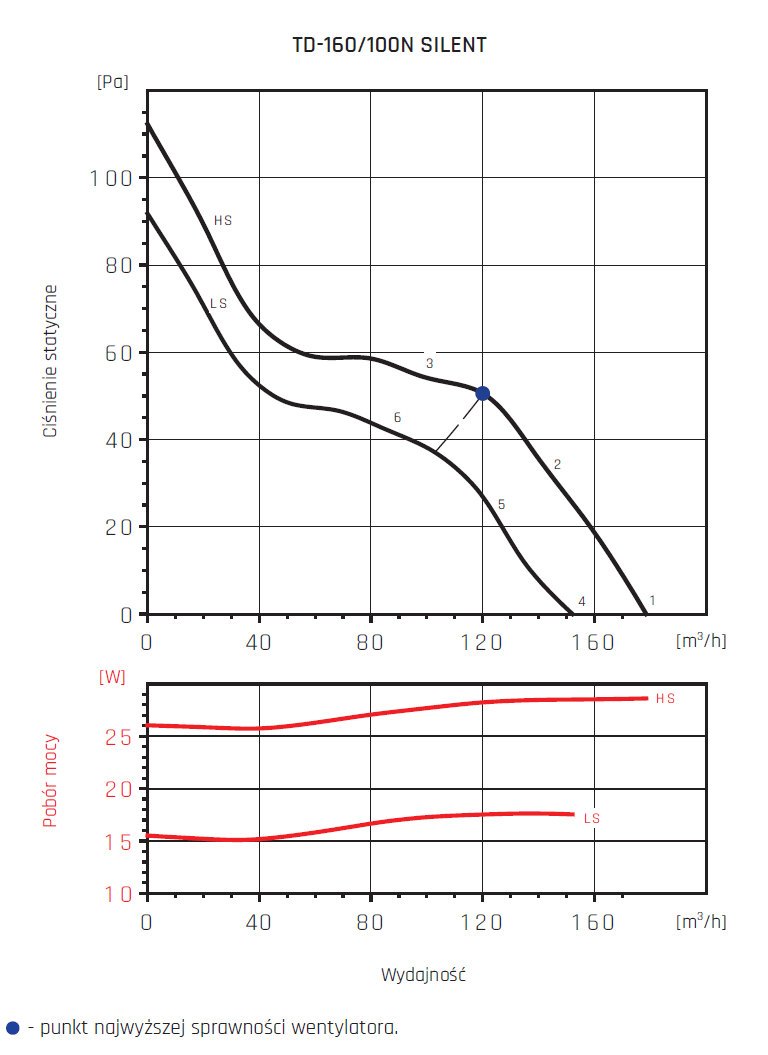

TD-160/100 N SILENT 180 112 29 2400 0.17 230 24 -20 40 1.4
TD-250/100 SILENT 250 135 27 2110 0.12 230 25 -20 40 5.4
TD-350/125 SILENT 330 130 27 2100 0.12 230 23 -20 40 5

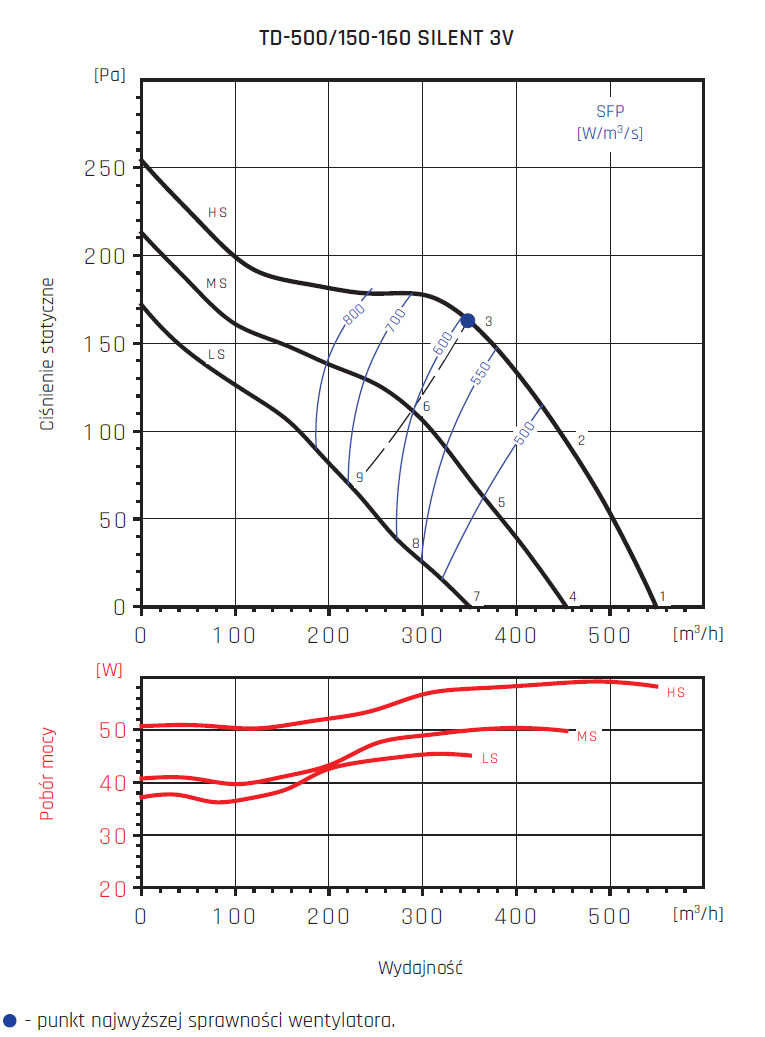

TD-500/150-160 SILENT 3V 550 255 59 2480 0.26 230 27 -20 60 6
TD-800/200 SILENT 3V 910 285 102 2170 0.5 230 28 -20 60 8.7
TD-1000/200 SILENT 3V 1040 320 130 2450 0.55 230 29 -20 60 8.7

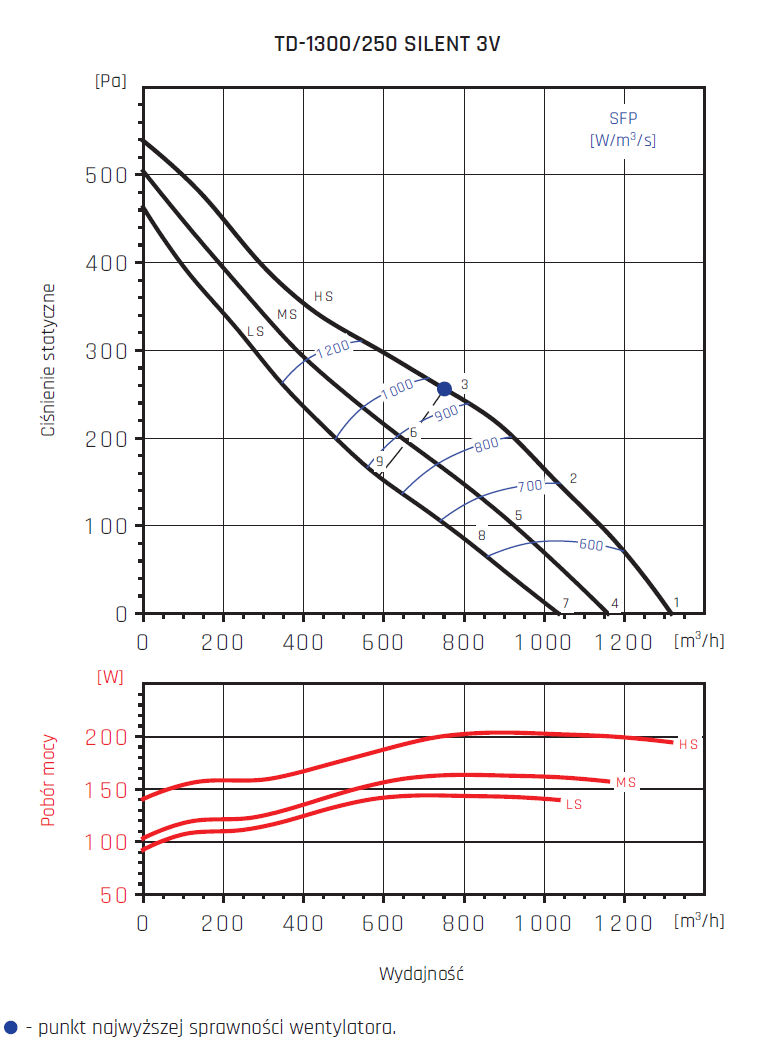

TD-1300/250 SILENT 3V 1320 540 204 2530 0.85 230 36 -20 60 20

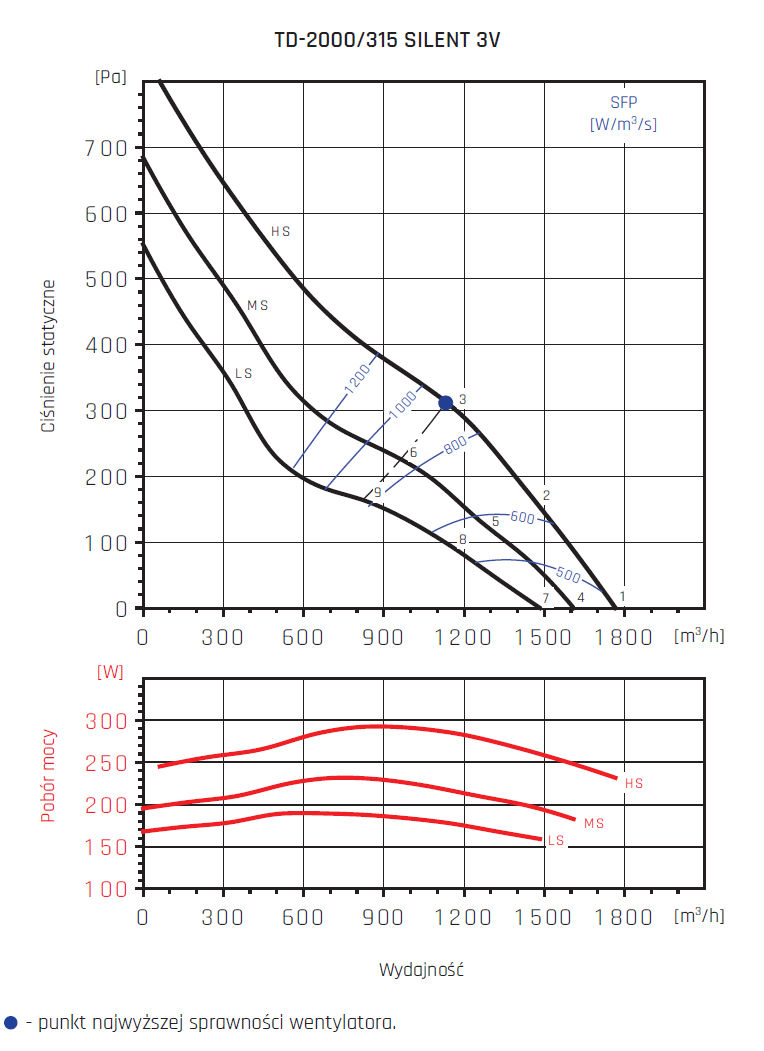

TD-2000/315 SILENT 3V 1770 800 293 2670 1.25 230 39 -20 60 25

* mierzony w odległości 3m od wentylatora.

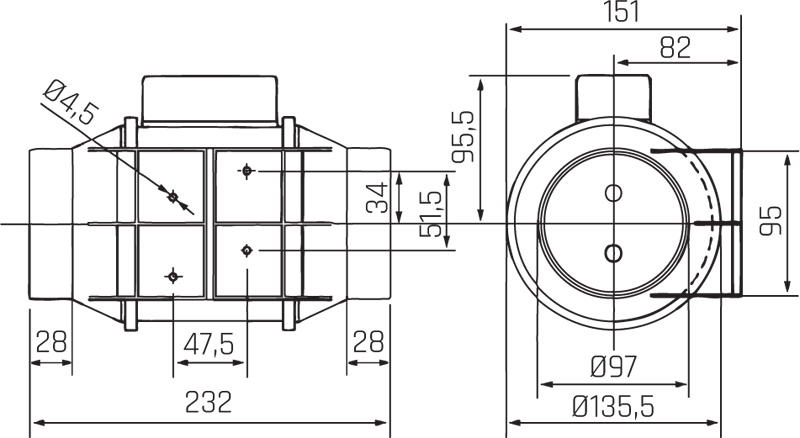

Typ A C E F G
mm mm mm mm mm
TD-160/100 N SILENT 232 135.5 95 47.5 97

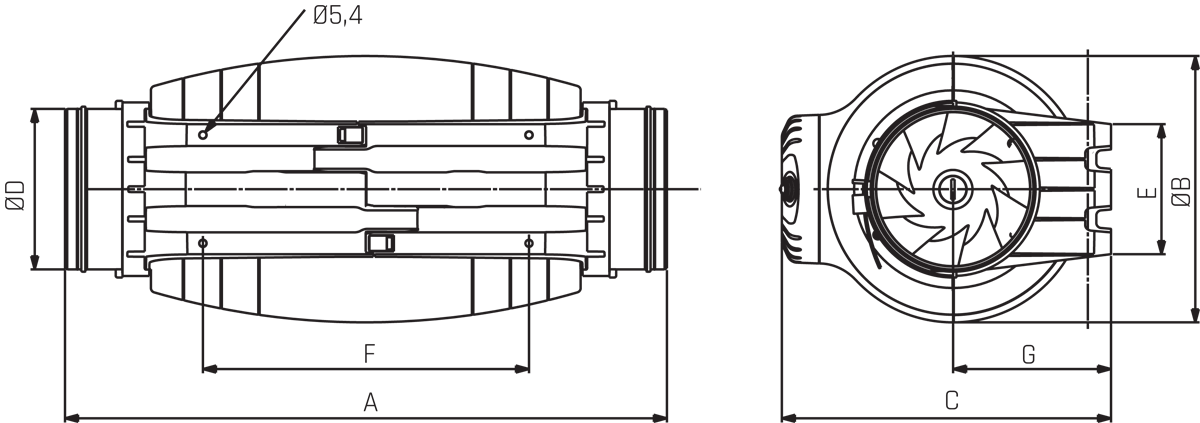

Typ A C E F G ØB ØD
mm mm mm mm mm mm mm
TD-250/100 SILENT 575 252 100 250 121 204 97
TD-350/125 SILENT 462 252 100 250 121 204 123
TD-500/150-160 SILENT 3V 484 274 116 250 134 221 147
TD-800/200 SILENT 3V 568 327 145 340 164 264 198
TD-1000/200 SILENT 3V 568 327 145 340 164 264 198

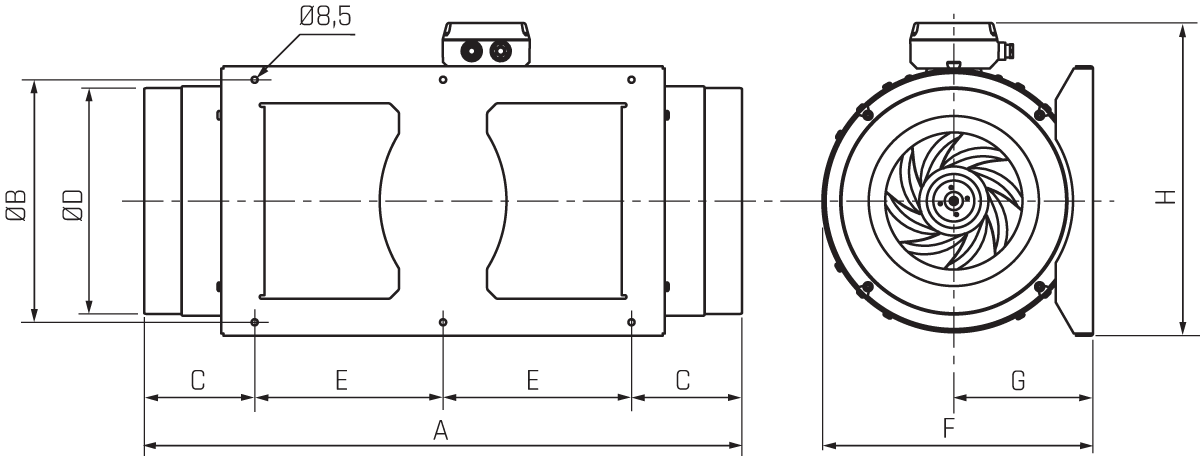

Typ A C E F G H ØB ØD
mm mm mm mm mm mm mm mm
TD-1300/250 SILENT 3V 680 140 200 331 171 387 280 248
TD-2000/315 SILENT 3V 825 152 260 373 192 432 335 312
