Nazwa
TD
Producent
Venture Industries
Opis

Wentylatory kanałowe

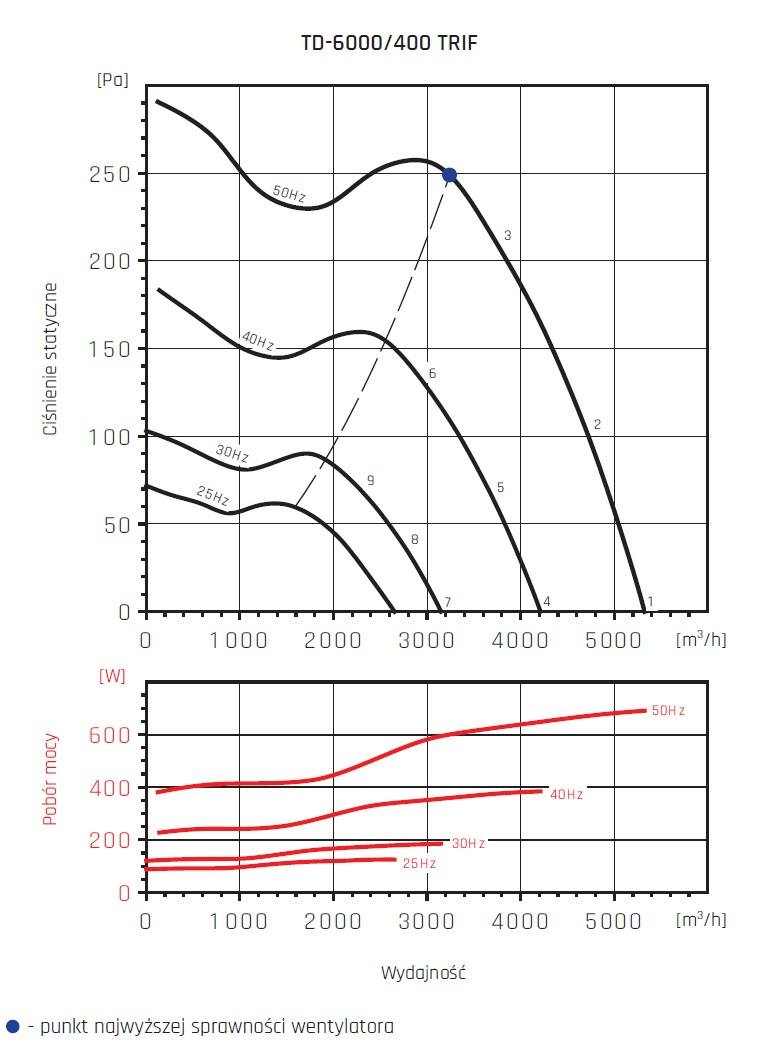

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:

  • wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych,
  • współpraca z domowymi okapami kuchennymi wyposażonymi w filtry przeciwtłuszczowe.

KONSTRUKCJA

  • obudowa z tworzywa sztucznego (modele 160, 250, 350, 500, 800,
    800N),
  • obudowa z blachy stalowej malowanej farbą epoksydowo-poliestrową (modele 1000, 1300, 2000, 4000, 6000),
  • wirnik z tworzywa sztucznego (modele 160, 250, 350, 500, 800, 800N),
  • wirnik z blachy aluminiowej (modele 1000, 1300, 2000, 4000, 6000),
  • możliwość montażu w pozycji pionowej i poziomej,
  • dostęp do silnika po rozpięciu klamr montażowych.

Gama wentylatorów TD obejmuje:

  • dwustopniowe modele TD dostępne w średnicach 100 i 125 mm
    (modele TD-160/100, TD-250/100 i TD-350/125).
  • trójstopniowe modele TD dostępne w średnicach od 150 do 315 mm
    (modele TD-500/150, TD-500/160, TD-800/200, TD-800/200N,
    TD-1000/250, TD-1300/250, TD-2000/315).
  • jednostopniowe modele TD dostępne w średnicach 355 i 400 mm
    (modele TD-4000/355 i TD-6000/400).

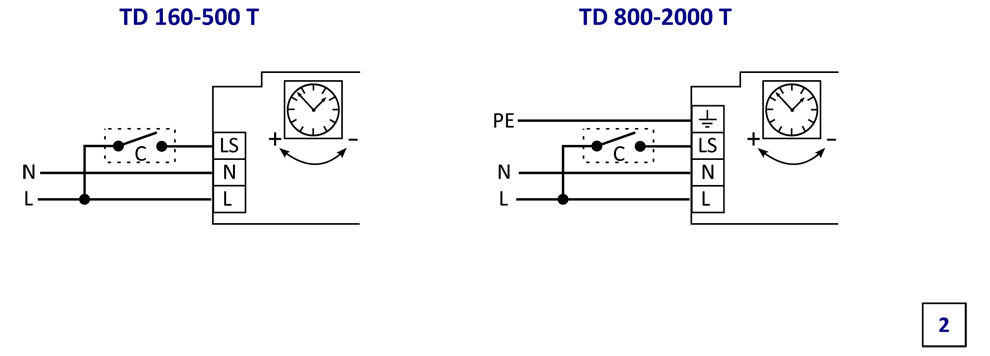

  • jednostopniowe modele TD z regulowanym opóźnieniem czasowym
    (1-30min.) dostępne w standardowych średnicach od 100 do 200 mm.

SILNIK ELEKTRYCZNY

  • silniki jednofazowe 230V, 50Hz (modele 160-350), 230V, 50/60Hz (modele
    500-2000),
  • silniki trójfazowe 400V, 50Hz (modele 4000 TRIF, 6000 TRIF),
  • stopień ochrony IP44, klasa izolacji uzwojenia B (modele 160-2000),
  • stopień ochrony IP54, klasa izolacji uzwojenia F (modele 4000-6000),
  • łożyska kulkowe,
  • do regulacji częstotliwościowej (silniki trójfazowe),
  • do regulacji napięciowej (silniki jednofazowe),

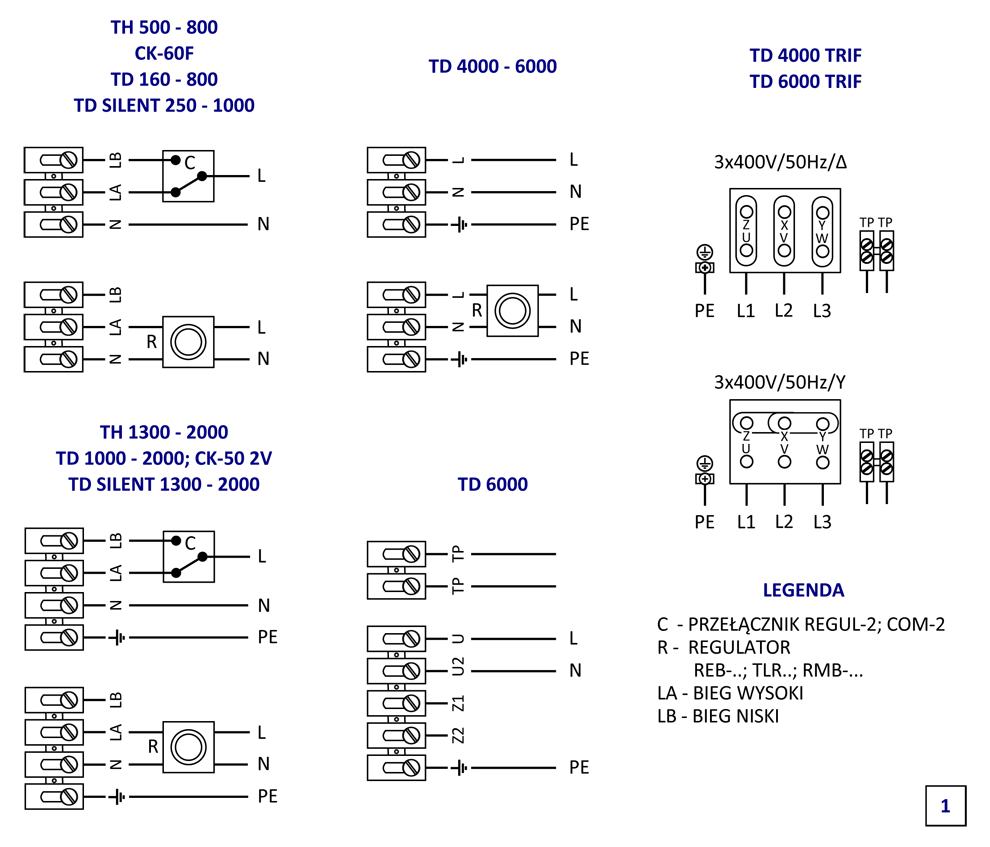

  • dwubiegowy (zalecany przełącznik biegów REGUL-2)–modele 160-350,
  • trójbiegowy (zalecany przełącznik biegów INTER-4P)–modele 500-2000,
  • termiczne zabezpieczenie uzwojenia przed przeciążeniem:
    • topikowe (modele 160-350),
    • bezpiecznik automatyczny–pozostałe modele.
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

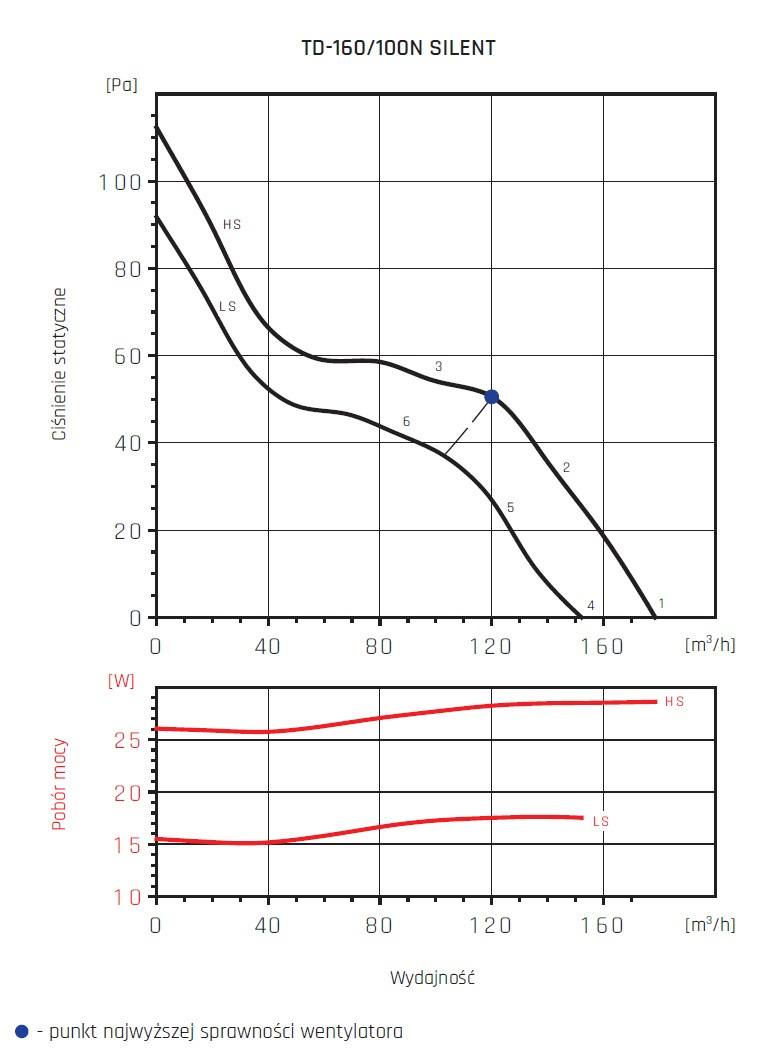

TD-160/100N SILENT 180 112 29 2400 0.17 230 24 -20 40 1.4

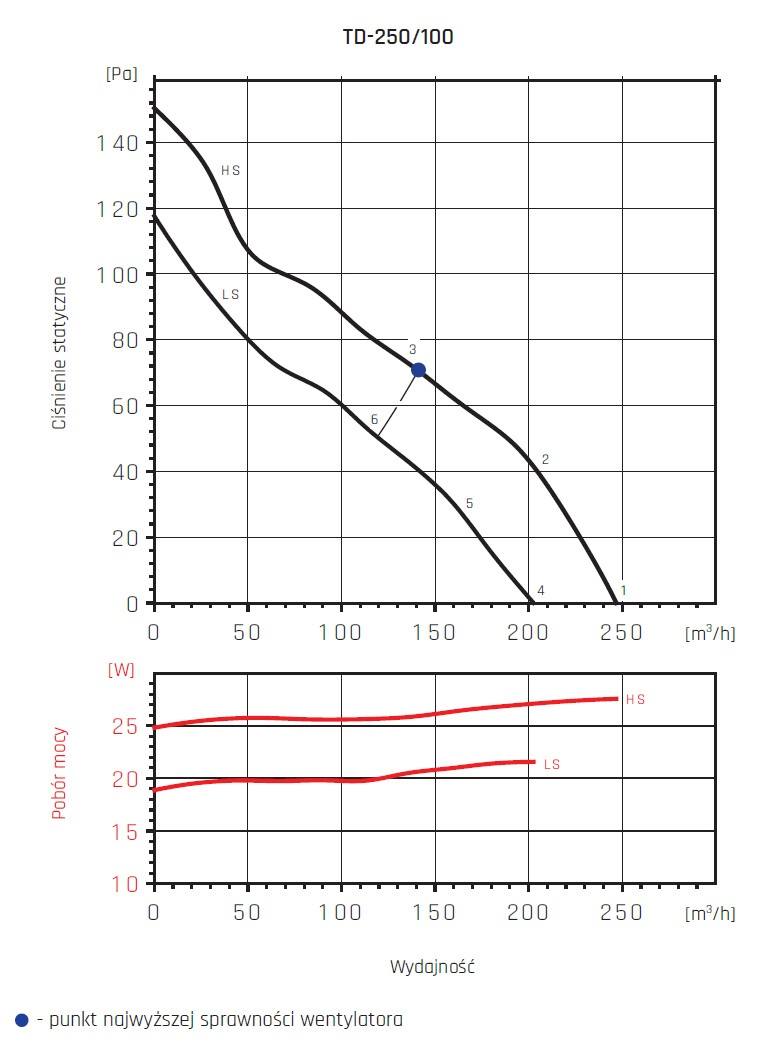

TD-250/100 250 150 28 2140 0.12 230 34 -20 40 2

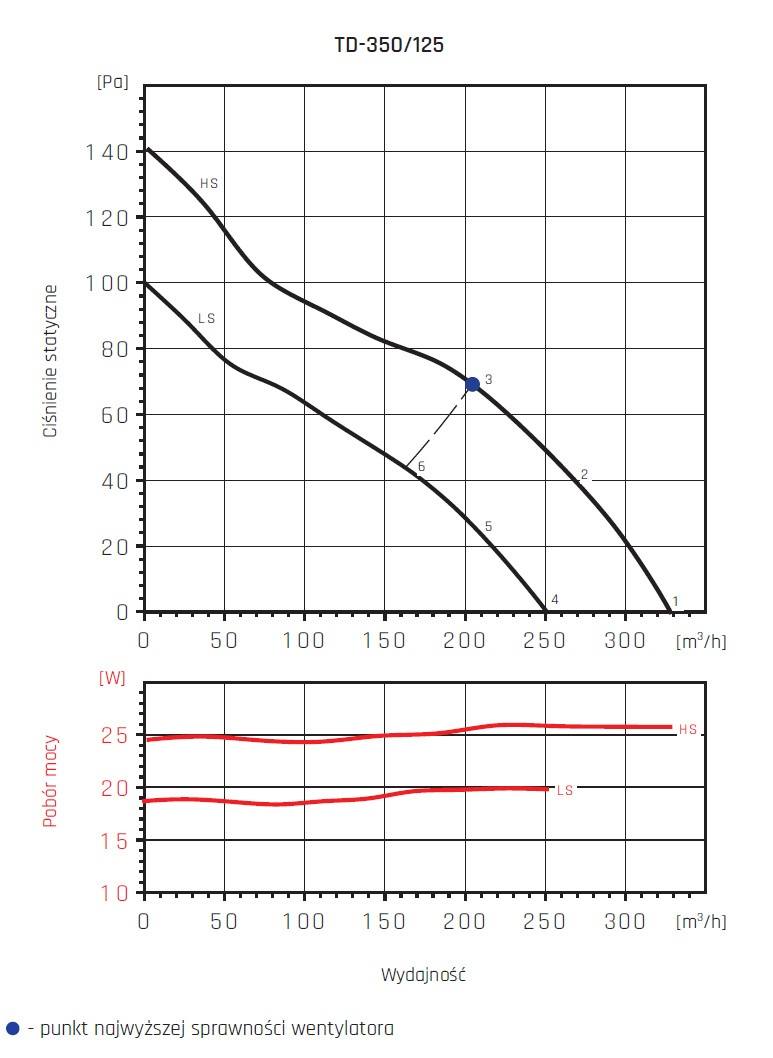

TD-350/125 330 140 26 2050 0.11 230 33 -20 40 2

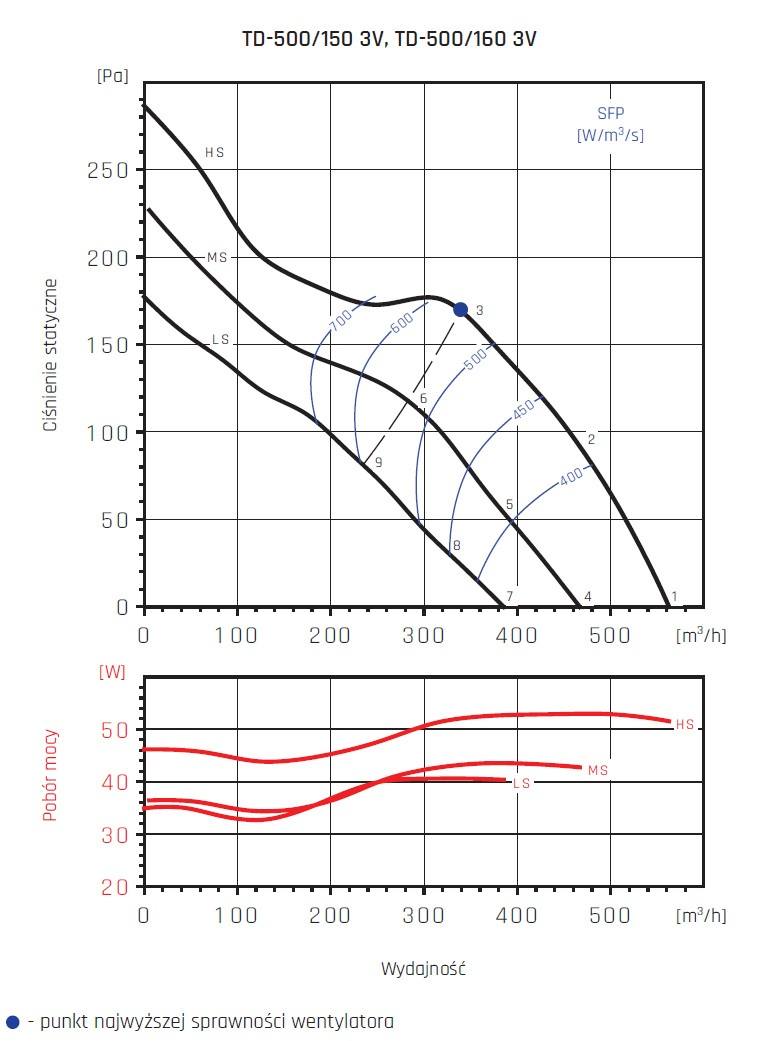

TD-500/150 3V 560 290 53 2590 0.21 230 35 -20 60 2.7
TD-500/160 3V 560 290 53 2590 0.21 230 35 -20 60 2.7

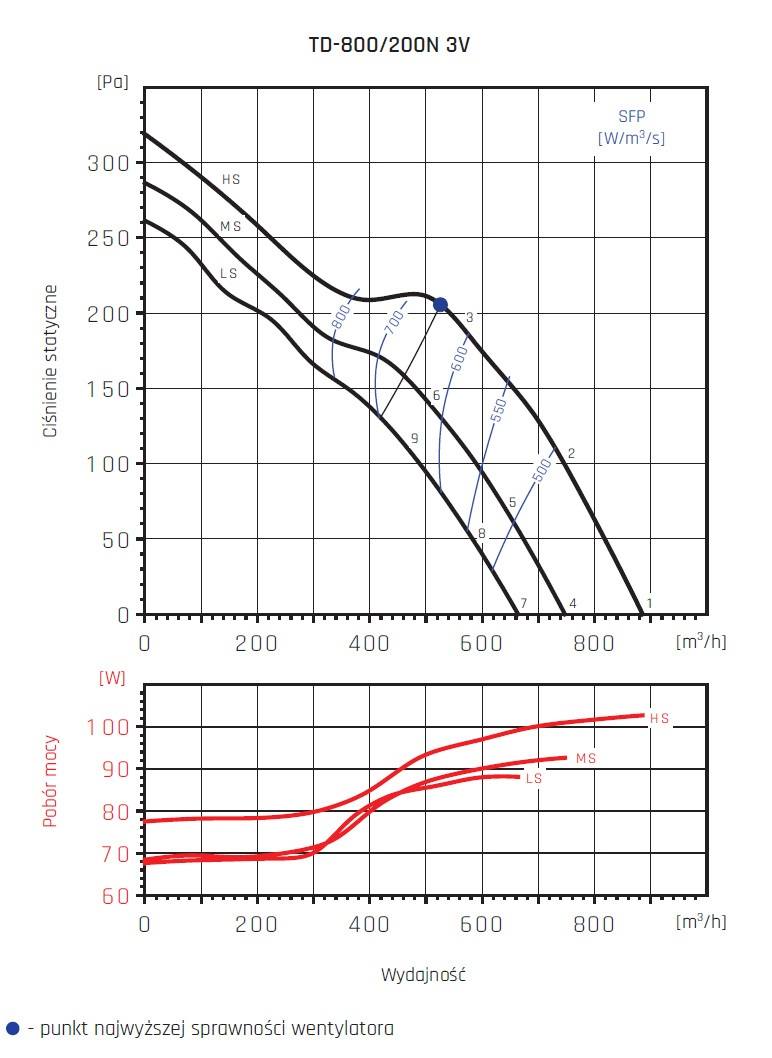

TD-800/200N 3V 890 320 103 2190 0.5 230 38 -20 60 4.9

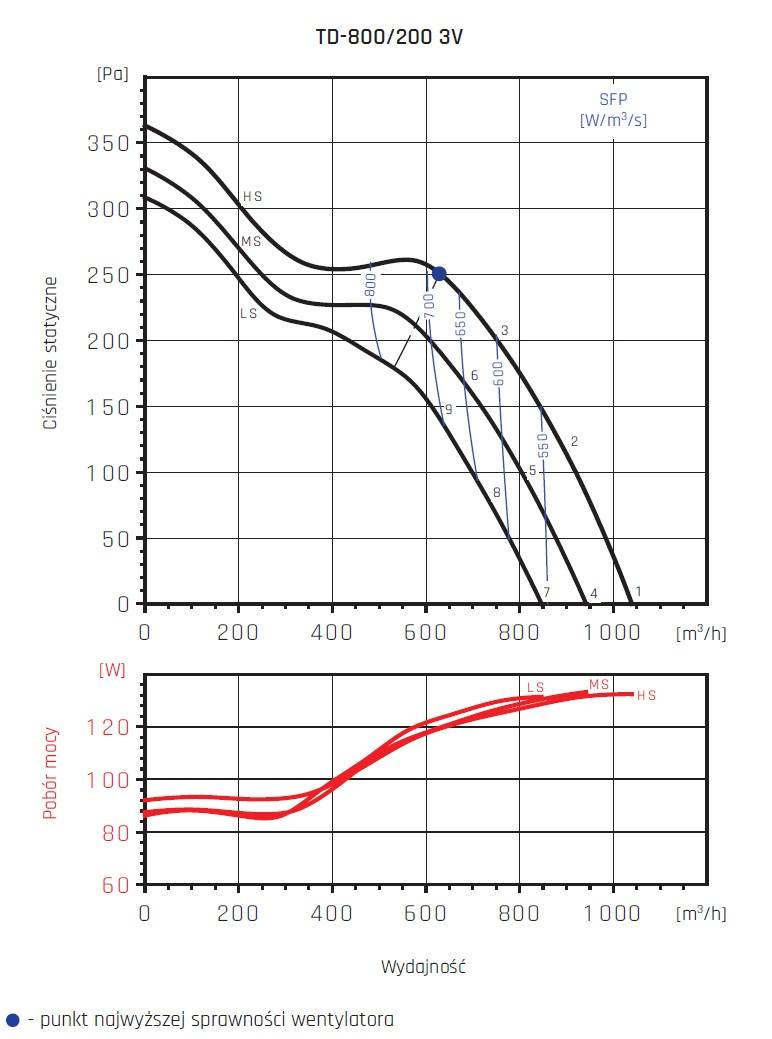

TD-800/200 3V 1040 360 132 2480 0.55 230 40 -20 60 4.9

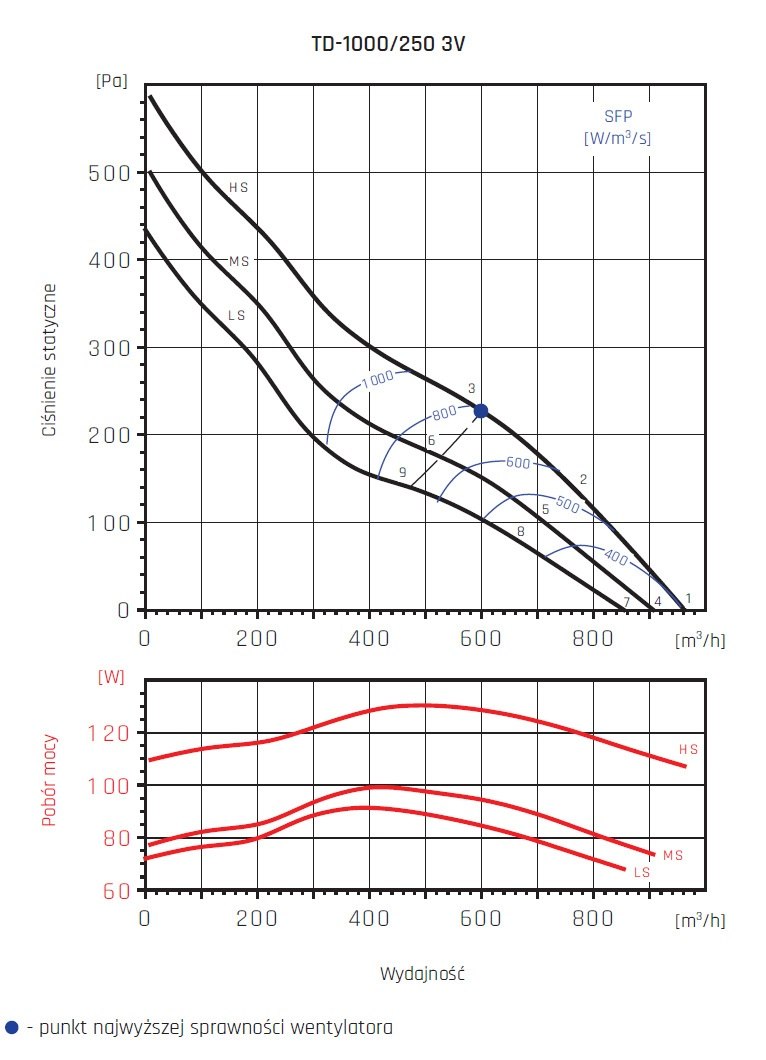

TD-1000/250 3V 960 580 130 2790 0.46 230 38 -40 60 9.4
TD-1300/250 3V 1350 540 196 2510 0.79 230 43 -40 60 9.4

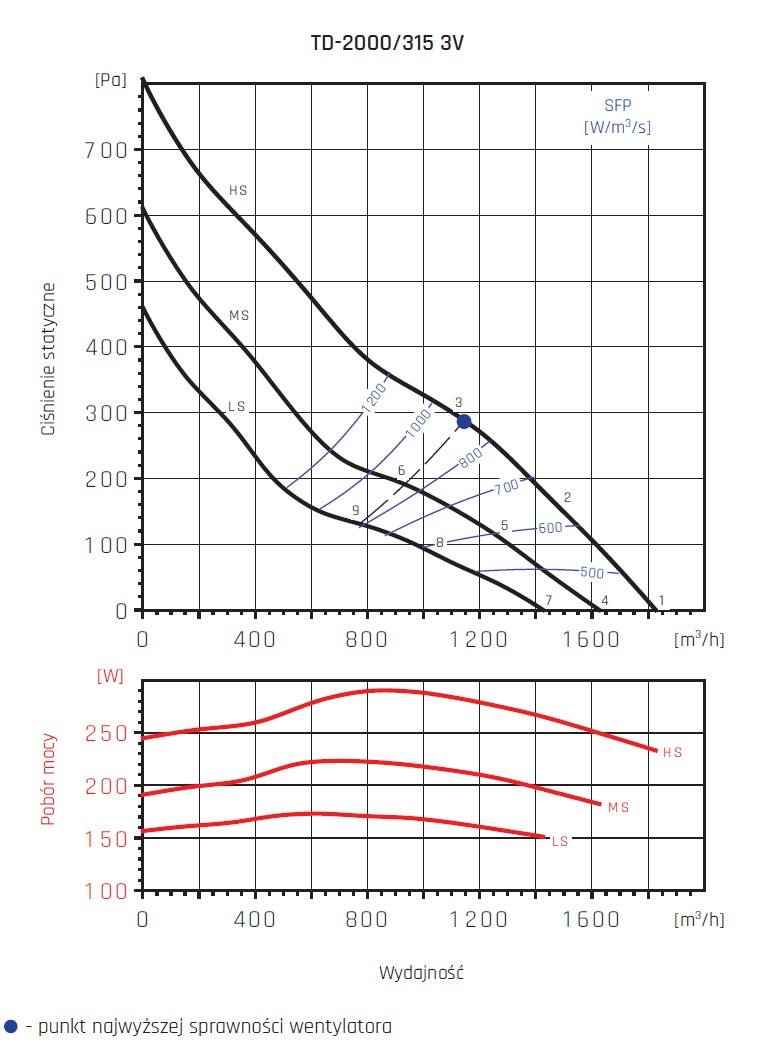

TD-2000/315 3V 1830 800 290 2630 1.03 230 48 -40 60 14
TD-4000/355 3750 240 407 1360 1.69 230 41 -40 40 19

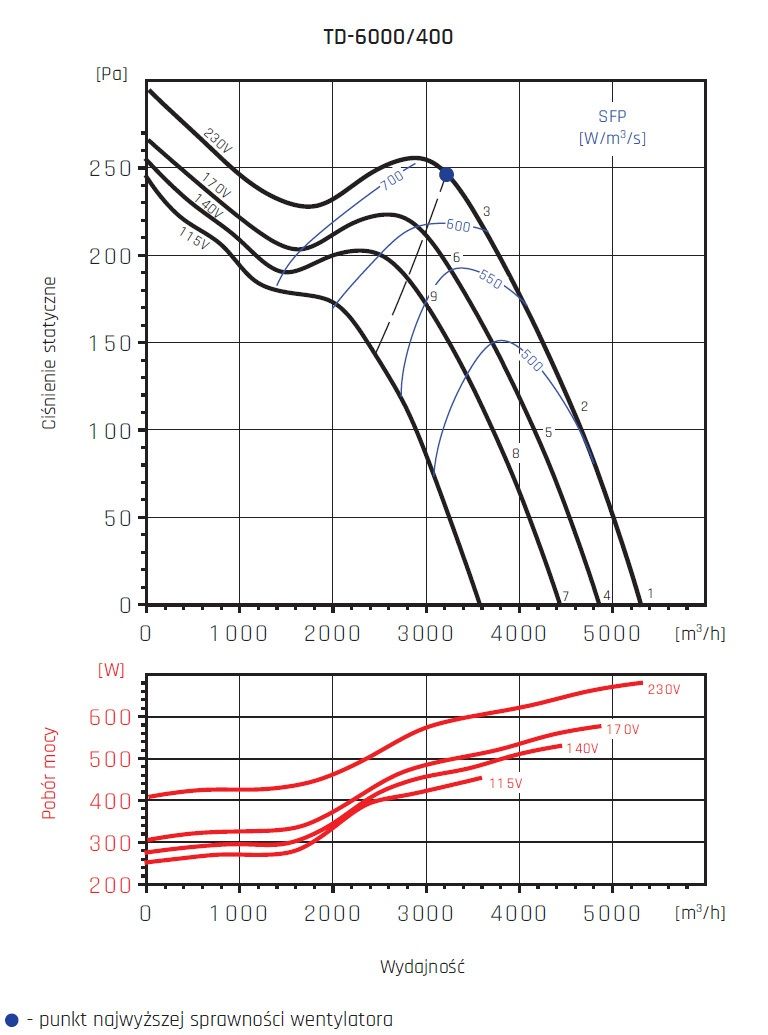

TD-6000/400 5310 290 680 1400 2.92 230 44 -40 40 26
TD-4000/355 TRIF 3160 220 309 1150 0.66 400 41 -40 70 19
TD-6000/400 TRIF 5330 290 650 1400 2.1 400 44 -40 60 26
TD-160/100 NT SILENT 180 112 29 2400 0.17 230 24 -20 40 1.4
TD-250/100 T 250 150 28 2140 0.12 230 34 -20 40 2
TD-350/125 T 330 140 26 2050 0.11 230 33 -20 40 2
TD-500/150 T 3V 560 290 53 2590 0.21 230 35 -20 60 2.7
TD-500/160 T 3V 560 290 53 2590 0.21 230 35 -20 60 2.7
TD-800/200 T 3V 1040 360 132 2480 0.55 230 40 -20 60 4.9

* mierzony w odległości 3m od wentylatora.

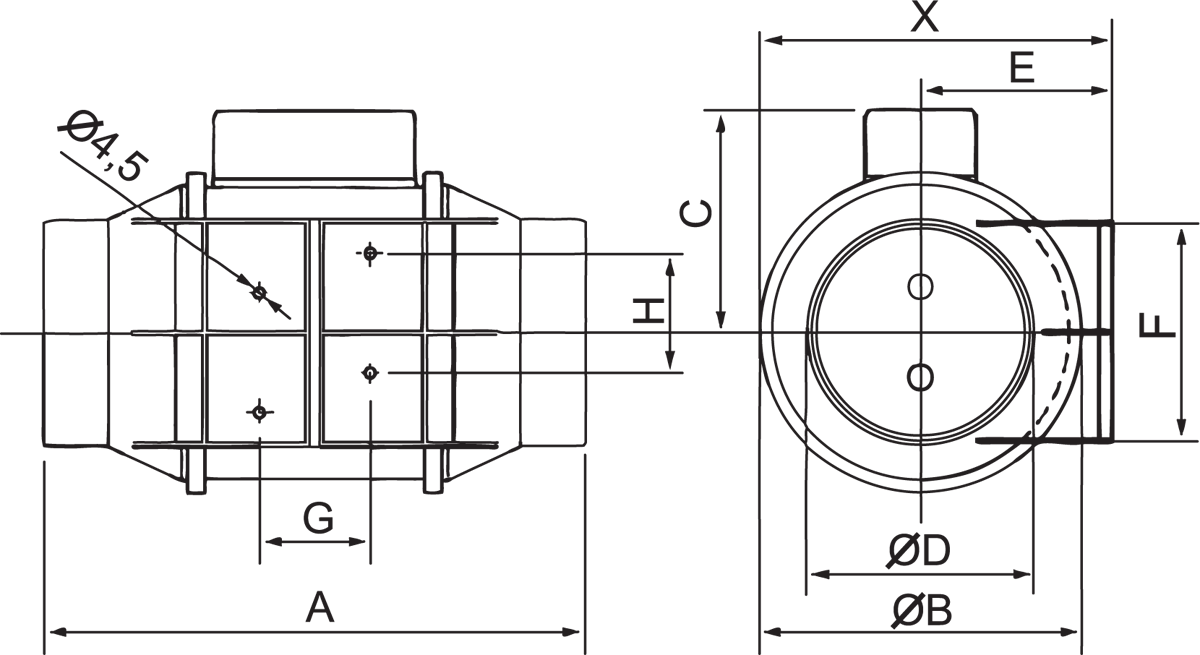

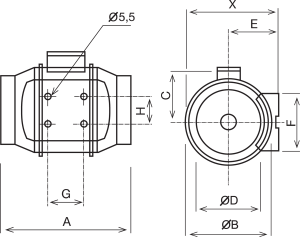

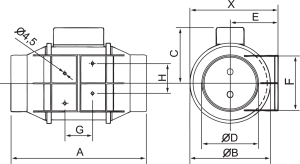

Typ X A ØB C ØD E F G H
mm mm mm mm mm mm mm mm mm
TD-160/100N SILENT 151 232 135.5 35.5 97 82 95 47.5 51.1
TD-160/100 NT SILENT 151 232 135.5 35.5 97 82 95 47.5 51.1

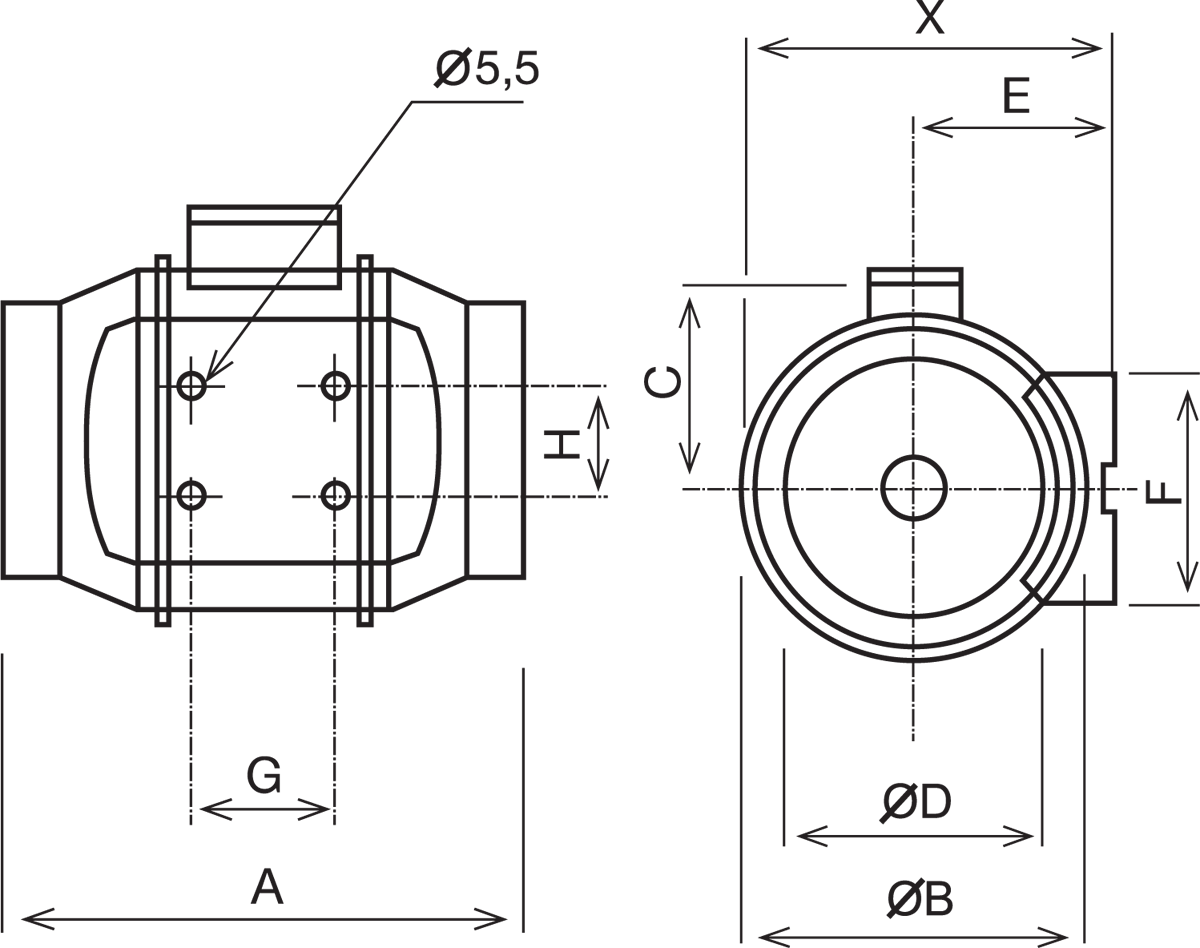

Typ X A ØB C ØD E F G H
mm mm mm mm mm mm mm mm mm
TD-250/100 188 303 176 115 97 100 90 80 60
TD-350/125 188 258 176 115 123 100 90 80 60
TD-500/150 3V 212 295 200 127 147 112 130 80 60
TD-500/160 3V 212 295 200 127 157 112 130 80 60
TD-800/200N 3V 232.5 302 217 141 198 124 140 100 94
TD-800/200 3V 232.5 302 217 141 198 124 140 100 94
TD-1000/250 3V 291 386 272 192 248 155 168 145 140
TD-1300/250 3V 291 386 272 192 248 155 168 145 140
TD-2000/315 3V 356 450 336 224 312 188 210 182 178
TD-250/100 T 188 303 176 115 97 100 90 80 60
TD-350/125 T 188 258 176 115 123 100 90 80 60
TD-500/150 T 3V 212 295 200 127 147 112 130 80 60
TD-500/160 T 3V 212 295 200 127 157 112 130 80 60
TD-800/200 T 3V 232.5 302 217 141 198 124 140 100 94

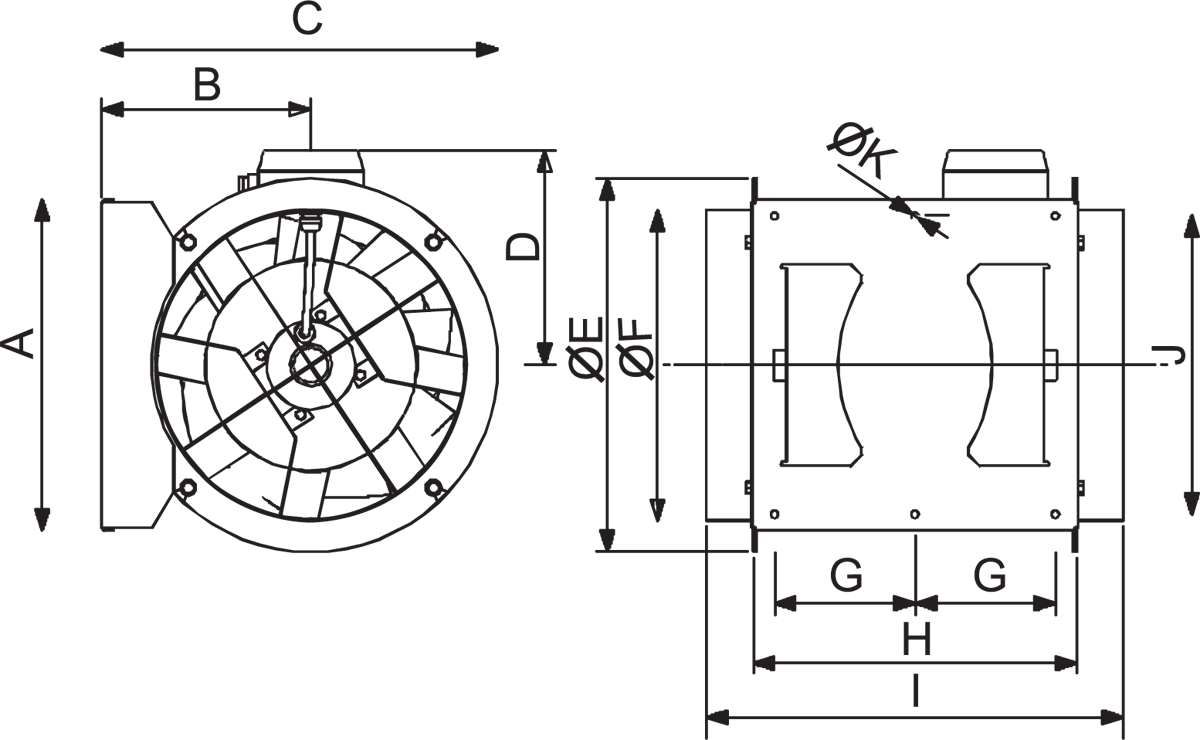

Typ A B C D ØE ØF G H I J ØK
mm mm mm mm mm mm mm mm mm mm mm
TD-4000/355 377 238 451 224 426 354 150 368 474 340 8.5
TD-6000/400 407 249 492 267 487 399 160 425 547 370 8.5
TD-4000/355 TRIF 377 238 451 224 426 354 150 368 474 340 8.5
TD-6000/400 TRIF 407 249 492 267 487 399 160 425 547 370 8.5
