KONSTRUKCJA
Promieniowy wentylator kanałowy. Obudowa wykonana z tłoczonej blachy stalowej cynkowanej galwanicznie i lakierowanej epoksydowo na kolor szary (RAL 7035). Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.
WIRNIK
Wyważany dynamicznie wirnik o łopatkach pochylonych do tyłu stanowiący integralną część silnika (tzw. silnik z wirującą obudową). Łopatki wykonane z tworzywa sztucznego.
NAPĘD I STEROWANIE
Synchroniczny silnik elektryczny, bezszczotkowy, komutowany elektronicznie (EC) ze zintegrowanym zabezpieczeniem termicznym i kontrolerem silnika. Zasilanie 230V, 50Hz. Silniki są przystosowane do płynnej regulacji obrotów w pełnym zakresie przy zachowaniu wysokiej sprawności pracy.
Zmiana prędkości obrotowej odbywa się poprzez podłączenie opcjonalnego potencjometru lub innego urządzenia (sterownika) wykorzystującego sygnał analogowy 0-10V. Stopień ochorny silnika: IP54 (modele 100/300 – 250/1000), IP33 (modele 250/1200 – 315/2000), puszki przyłączeniowej IP44, całego urządzenia IPX4. Klasa izolacji F.
| Typ | Q max [m3/h] |
Δp max [Pa] |
P max [W] |
Un / Uster. [V] |
I max [A] |
RPM max [1/min] |
tmax [oC] |
LWA [dB(A)] |
LpA [dB(A)] |
m [kg] |

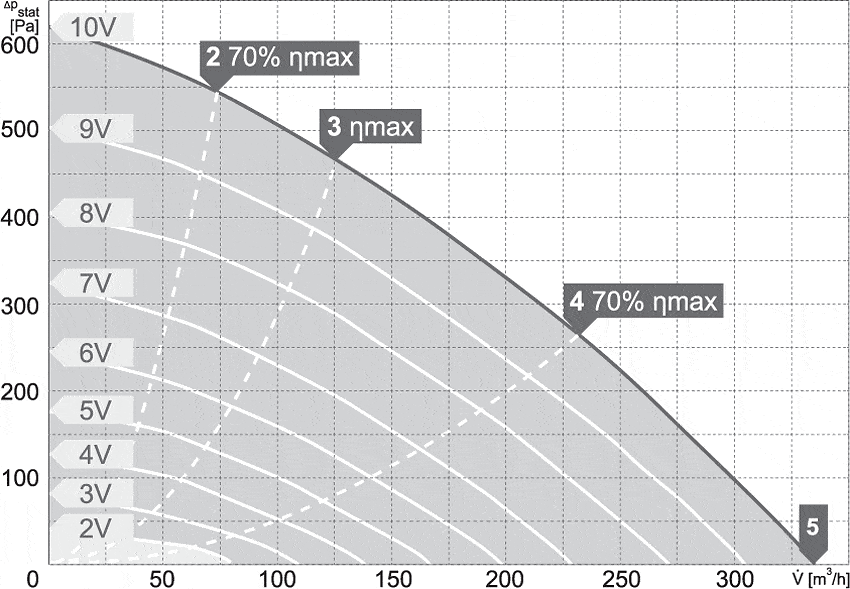

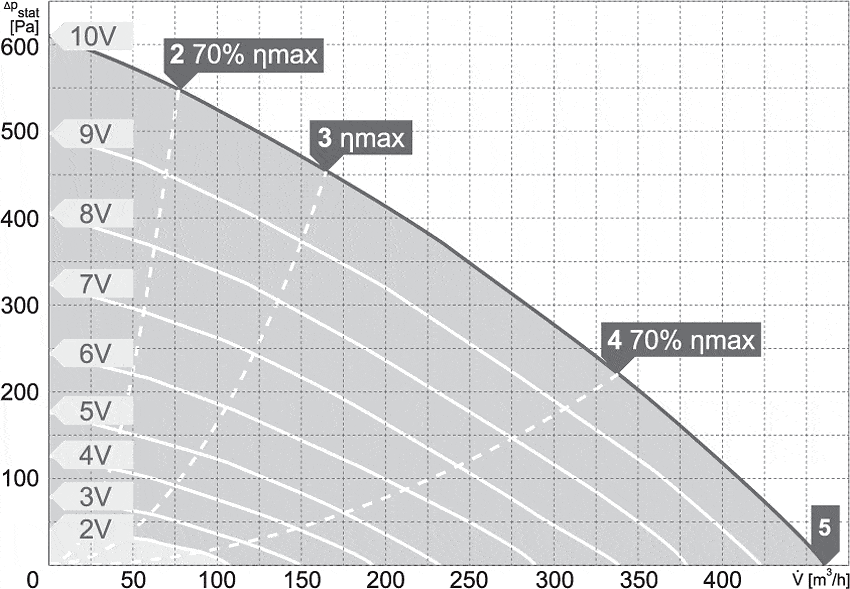

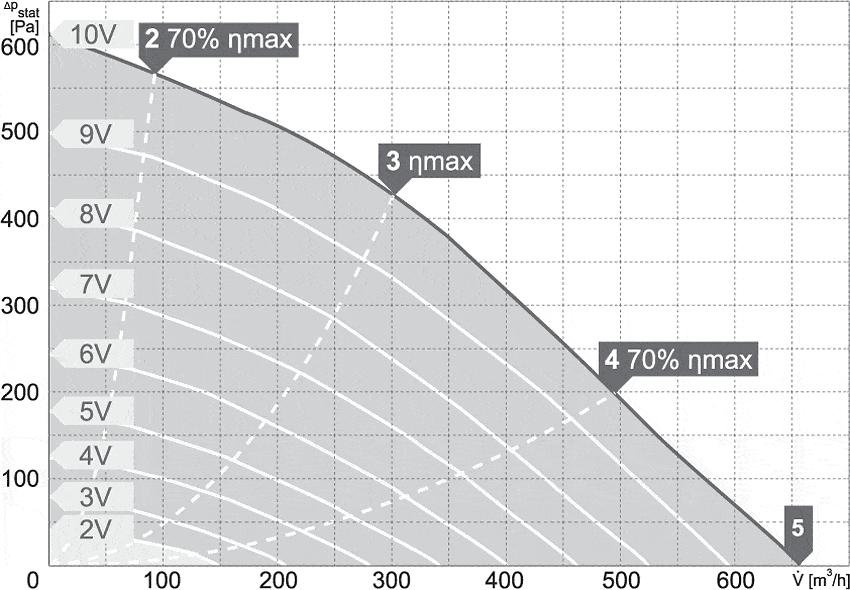

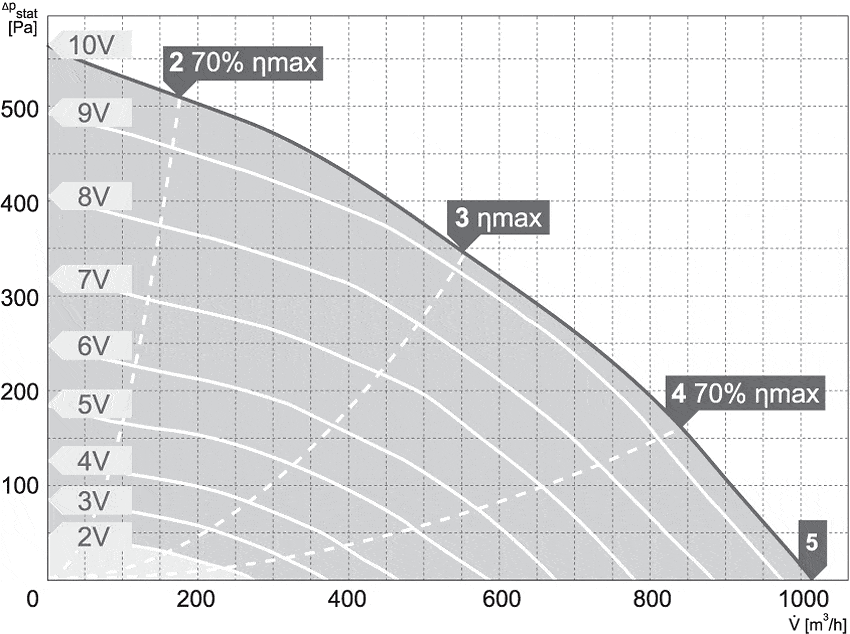

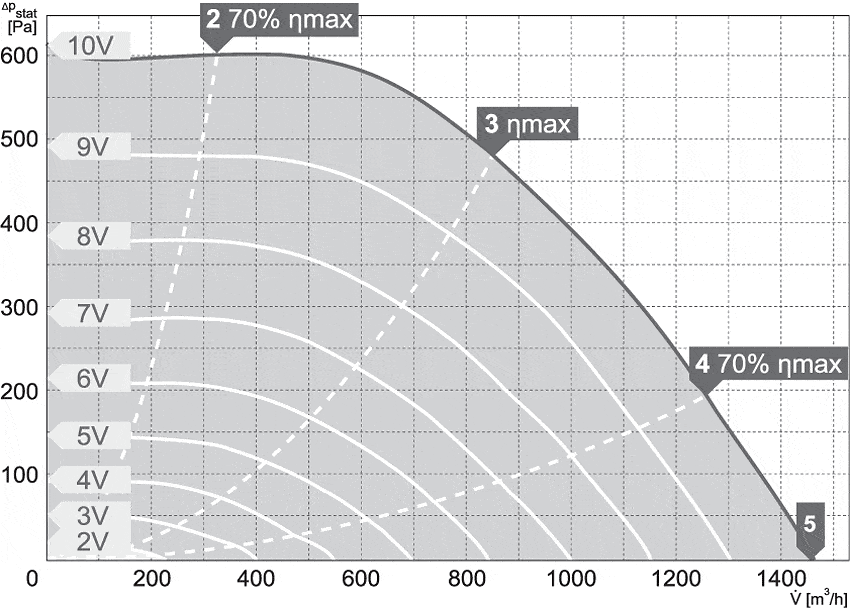

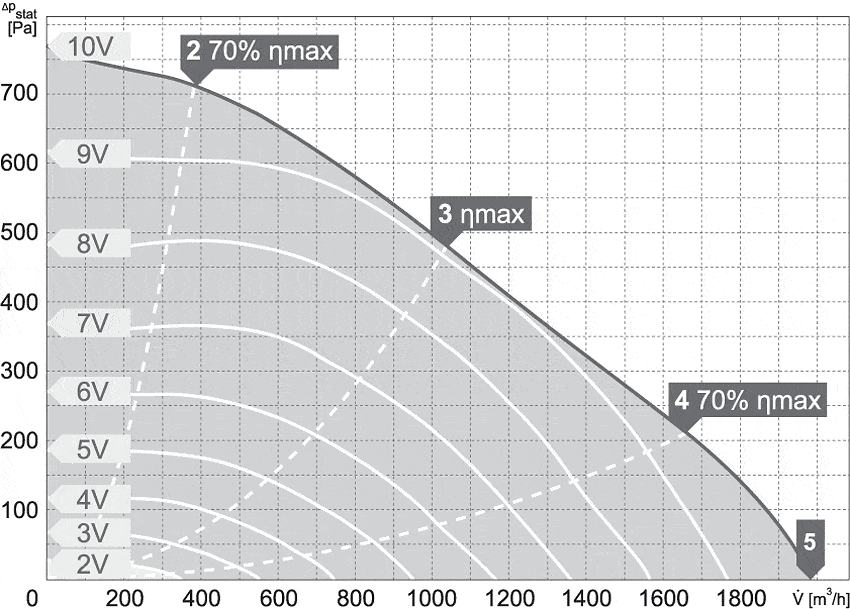

|---|---|---|---|---|---|---|---|---|---|---|
| RM 100/300EC | 340 | 615 | 90 | 230, 1~ / 0-10 | 0,8 | 3610 | 60 | 65 | 58 | 2,8 |
| RM 125/450EC | 460 | 610 | 103 | 230, 1~ / 0-10 | 0,9 | 3610 | 60 | 58 | 51 | 2,8 |
| RM 150/650EC | 660 | 610 | 105 | 230, 1~ / 0-10 | 0,9 | 3610 | 60 | 58 | 51 | 3,0 |
| RM 160/650EC | 670 | 620 | 105 | 230, 1~ / 0-10 | 0,9 | 3610 | 60 | 59 | 52 | 3,0 |
| RM 200/950EC | 970 | 540 | 120 | 230, 1~ / 0-10 | 1,0 | 2900 | 60 | 58 | 51 | 3,9 |
| RM 250/1000EC | 1010 | 560 | 118 | 230, 1~ / 0-10 | 1,0 | 2930 | 60 | 55 | 48 | 3,9 |
| RM 250/1400EC | 1370 | 650 | 218 | 230, 1~ / 0-10 | 1,6 | 2990 | 70 | 65 | 58 | 5,0 |
| RM 315/1400EC | 1460 | 610 | 208 | 230, 1~ / 0-10 | 1,7 | 2870 | 70 | 79 | 72 | 6,5 |
| RM 315/2000EC | 1990 | 760 | 270 | 230, 1~ / 0-10 | 1,9 | 2950 | 65 | 71 | 64 | 6,0 |
| Typ | A [mm] |
B [mm] |
C [mm] |
ØD [mm] |
E [mm] |
F [mm] |
|---|---|---|---|---|---|---|
| RM 100/300EC | 209 | 245 | 287 | 99 | 15 | 21 |
| RM 125/450EC | 193 | 245 | 288 | 124 | 15 | 15 |
| RM 150/650EC | 191 | 270 | 312 | 149 | 15 | 20 |
| RM 160/650EC | 205 | 270 | 310 | 159 | 20 | 21 |
| RM 200/950EC | 227 | 344 | 386 | 199 | 20 | 23 |
| RM 250/1000EC | 235 | 344 | 386 | 249 | 30 | 26 |
| RM 250/1400EC | 235 | 344 | 386 | 249 | 30 | 26 |
| RM 315/1400EC | 253 | 402 | 444 | 312 | 27 | 40 |
| RM 315/2000EC | 253 | 402 | 444 | 312 | 27 | 40 |
