KONSTRUKCJA
Promieniowy wentylator kanałowy przeznaczony do instalacji kołnierzowej (20mm) w ciągu prostokątnych kanałów wentylacyjnych. Izolowana obudowa wykonana z galwanizowanej blachy stalowej, z uchylną pokrywą serwisową, na której zawieszono moduł silnika i wirnika.
WIRNIK
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. Silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
NAPĘD I STEROWANIE
Jednofazowy lub trójfazowy asynchroniczny silnik elektryczny (230V lub 400V, 50Hz) z wirującą obudową. Silniki posiadają zintegrowane zabezpieczenie termiczne (w modelach, w których końcówki termokontaktu zostały wyprowadzone na zwenątrz, należy zastosować odpowiedni przekaźnik ochrony termicznej typu SET lub STDT 16) i są przystosowane do napięciowej regulacji prędkości obrotowej w pełnym zakresie. Stopień ochrony IP54, klasa izolacji F.
| Typ | Q max [m3/h] |
Δp max [Pa] |
P max [W] |
U [V] |
I max [A] |
RPM max [1/min] |
t max [°C] |
Lwa [dB(A)] |
Lpa [dB(A)] |
masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|

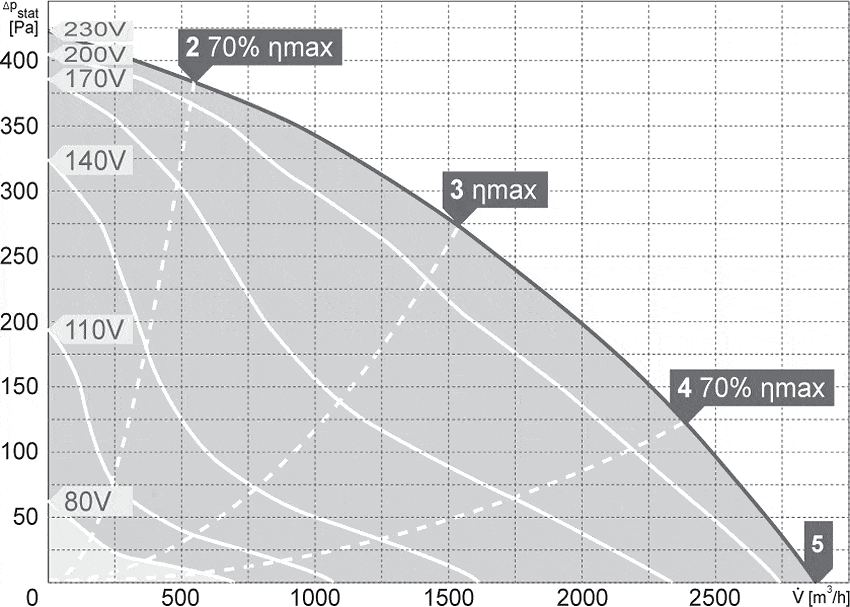

| DRBI 60/35/2800S | 2865 | 420 | 248 | 230 | 1,3 | 1450 | 60 | 62 | 55 | 23,5 |

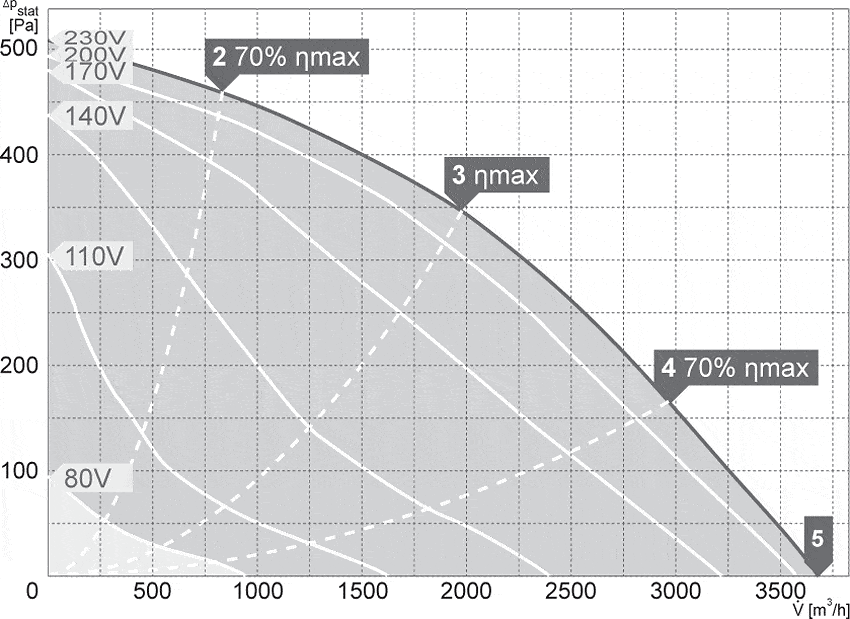

| DRBI 60/35/3600S | 3670 | 510 | 440 | 230 | 2,5 | 1440 | 65 | 65 | 58 | 46,8 |

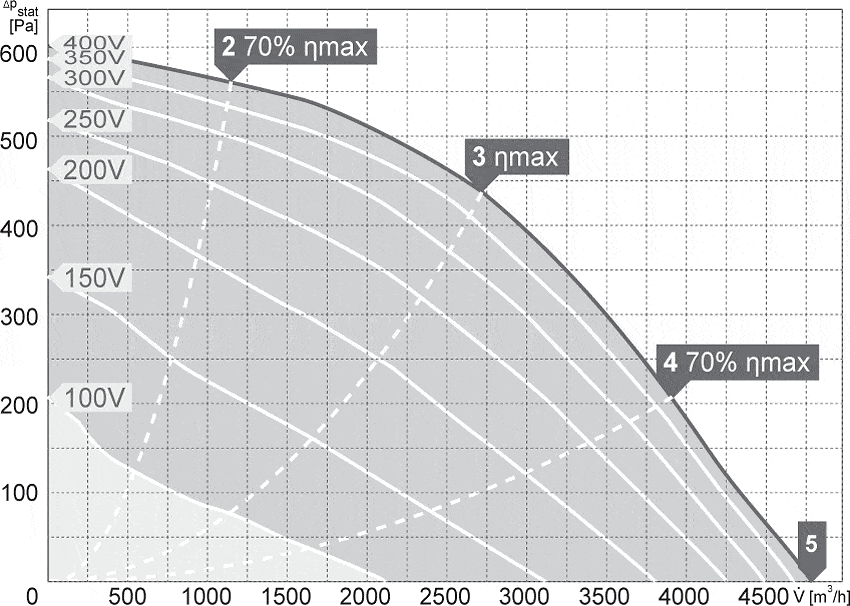

| DRBI 70/40/4700T | 4780 | 600 | 635 | 400 | 1,4 | 1440 | 60 | 67 | 60 | 66,8 |

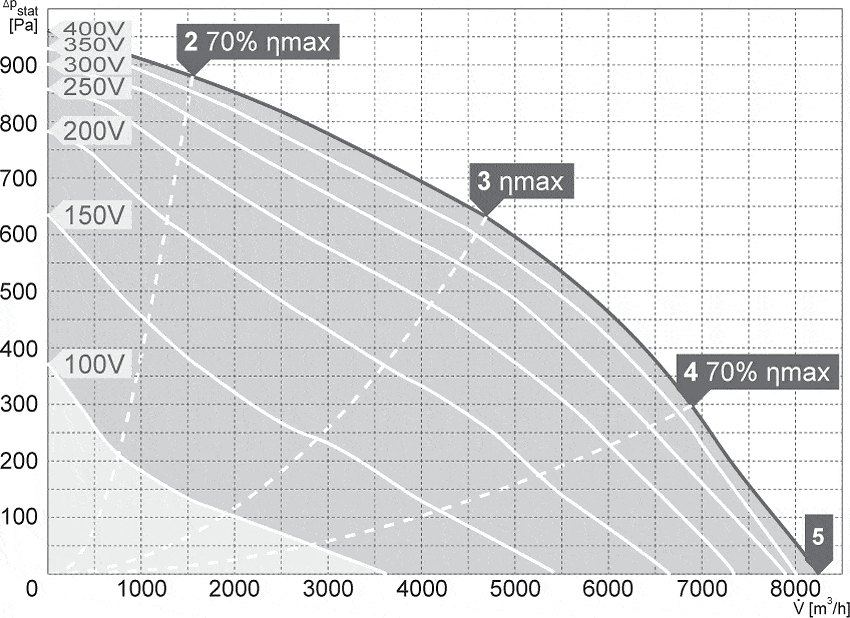

| DRBI 80/50/8200T | 8250 | 950 | 1485 | 400 | 3,3 | 1450 | 55 | 67 | 60 | 87,6 |

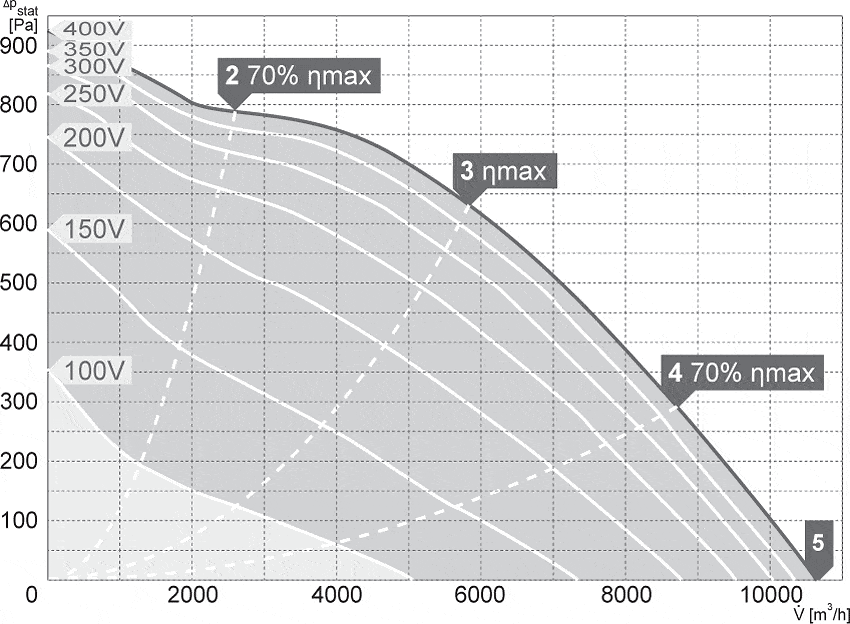

| DRBI 100/50/10500T | 10610 | 910 | 1862 | 400 | 4,6 | 1450 | 60 | 74 | 67 | 109,2 |
| Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
|---|---|---|---|---|---|---|---|---|
| DRBI 60/35/2800 S | 350 | 370 | 411 | 469 | 600 | 620 | 662 | 610 |
| DRBI 60/35/3600 T | 350 | 370 | 411 | 469 | 600 | 620 | 662 | 610 |
| DRBI 70/40/4700 T | 400 | 420 | 461 | 519 | 700 | 720 | 762 | 710 |
| DRBI 80/50/8200 T | 500 | 520 | 561 | 619 | 800 | 820 | 862 | 830 |
| DRBI 100/50/10500 T | 500 | 520 | 561 | 619 | 1000 | 1020 | 1062 | 830 |
| Typ DRBI | DRBI 60/35/2800S | DRBI 60/35/3600S | DRBI 70/40/4700T | DRBI 80/50/8200T | DRBI 100/50/10500T |
| wyłącznik serwisowy | GS03 | GS03 | GS03 | GS03 | GS03 |
| płynny regulator obrotów (tyrystorowy) | ETX 15 | – | – | – | – |
| 5-bieg. reg. obrotów (transformatorowy) | STR 1 15L22 | STRS 1 35L22 | STRS 4 25L40 | STRS 4 40L40 | STRS 4 60L40 |
| złącze przeciwdrganiowe | VS 6035 | VS 6035 | VS 7040 | VS 8050 | VS 10050 |
| żaluzja grawitacyjna | VKK 6035 | VKK 6035 | VKK 7040 | VKK 8050 | VKK 10050 |
