KONSTRUKCJA
Promieniowy wentylator kanałowy przeznaczony do instalacji kołnierzowej (20mm) w ciągu prostokątnych kanałów wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej, z odchylną pokrywą serwisową, na której zawieszono moduł silnika i wirnika. Na obudowie przymocowano puszkę przyłączeniową.
WIRNIK
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. Silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
NAPĘD I STEROWANIE
Jednofazowy lub trójfazowy asynchroniczny silnik elektryczny (230V lub 400V, 50Hz) z wirującą obudową. Silniki posiadają zintegrowany czujnik temperatury uzwojeń (w modelach, w których końcówki termokontaktu zostały wyprowadzone na zwenątrz, należy zastosować odpowiedni przekaźnik ochrony termicznej typu SET lub STDT 16) i są przystosowane wyłącznie do napięciowej regulacji prędkości obrotowej w zakresie od 80 do 230V (modele jednofazowe) oraz od 100 – 400V (modele trójfazowe). Stopień ochrony IP X4, klasa izolacji F.

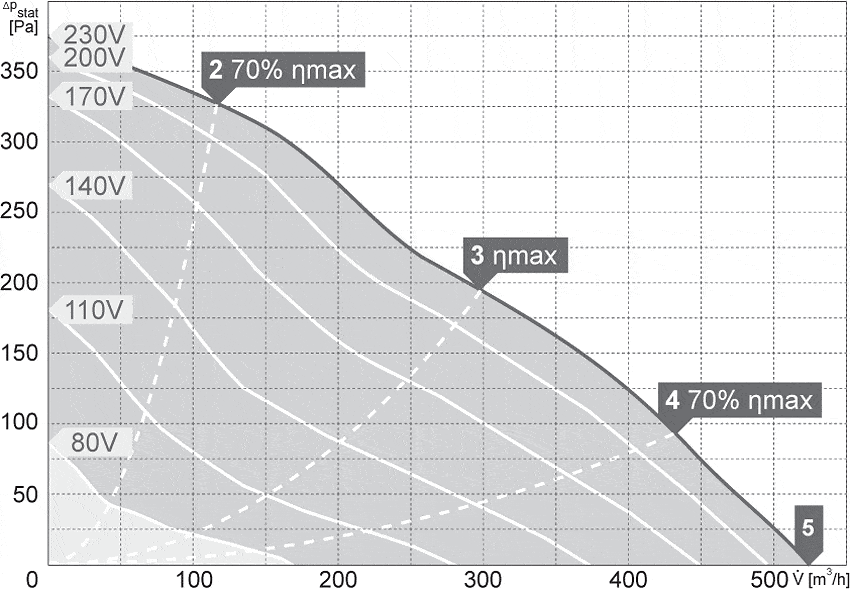

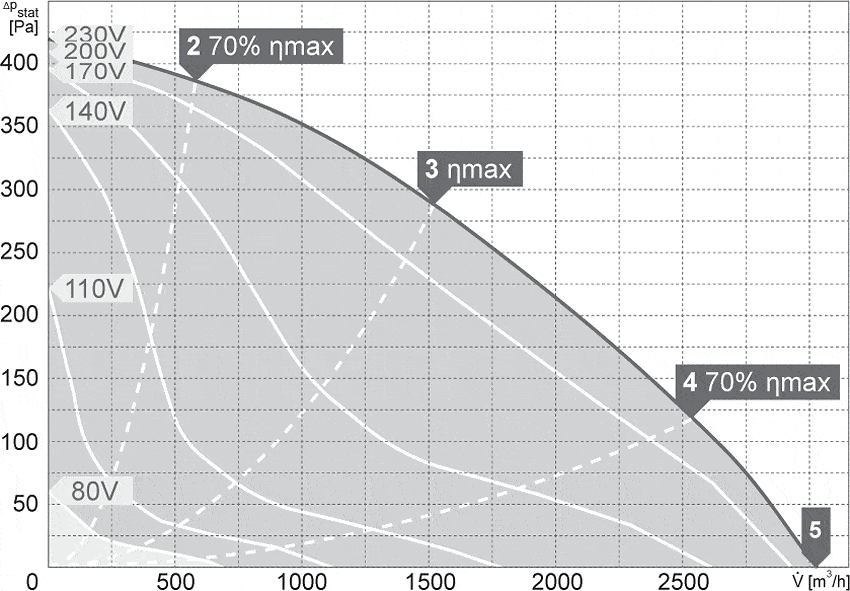

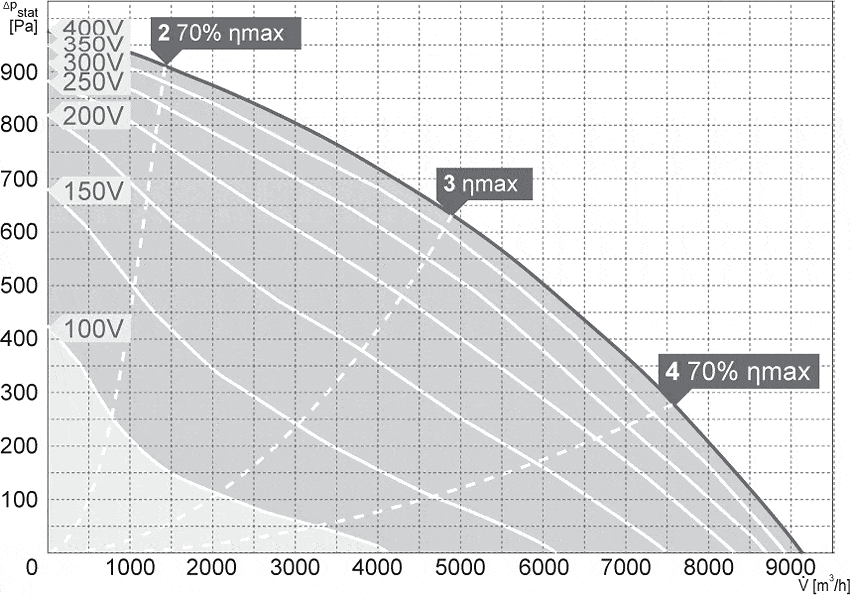

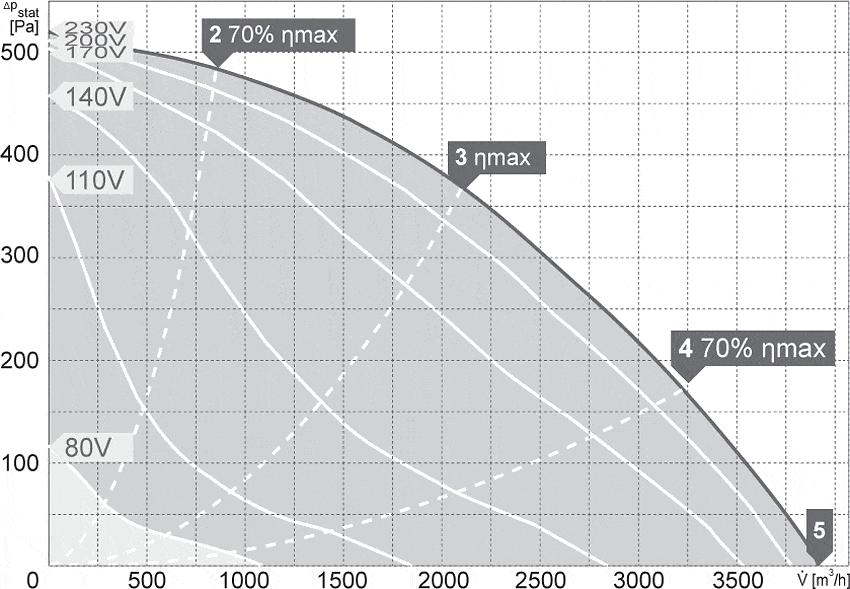

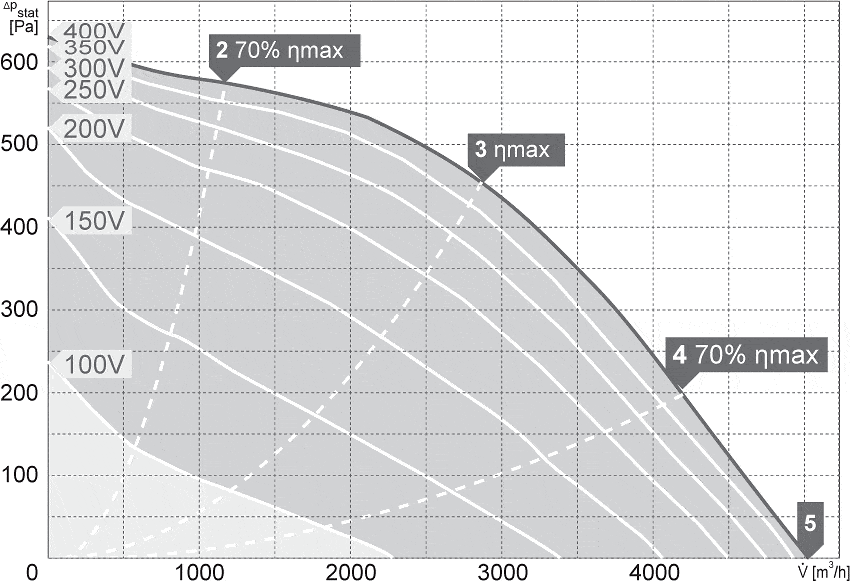

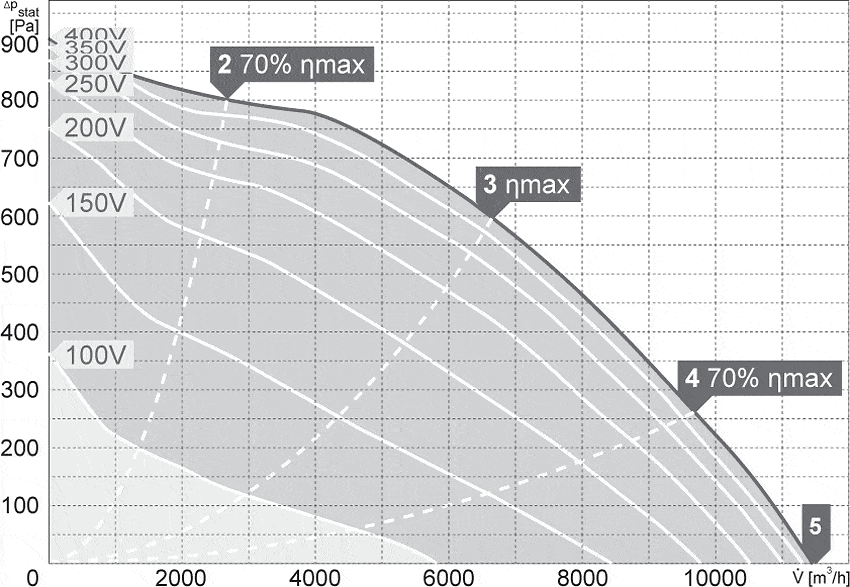

| Typ | Q max [m3/h] |
Δp max [Pa] |
P max [W] |
U [V] |
I max [A] |
RPM max [1/min] |
TMmax / TAmax* [°C] |
LWA [dB(A)] |
LpA [dB(A)] |
|---|---|---|---|---|---|---|---|---|---|
| DRB 30/15/500S | 500 | 385 | 68 | 230 | 0,3 | 2700 | 70 | 54 | 47 |
| DRB 60/35/3000S | 3020 | 420 | 256 | 230 | 1,4 | 1350 | 40/40 | 61 | 54 |
| DRB 60/35/3900S | 3920 | 520 | 453 | 230 | 3,1 | 1360 | 65/65 | 69 | 62 |
| DRB 70/40/5000T | 5050 | 630 | 653 | 400 | 1,5 | 1370 | 60/60 | 66 | 59 |
| DRB 80/50/9100T | 9120 | 970 | 1524 | 400 | 3,5 | 1370 | 55/55 | 68 | 61 |
| DRB 100/50/11400T | 11460 | 910 | 1867 | 400 | 4,7 | 1400 | 60/60 | 72 | 65 |
* TMmax – maksymalna temperatura medium przy regulacji. TAmax – maksymalna temperatura otoczenia przy regulacji.
| Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
|---|---|---|---|---|---|---|---|---|
| DRB 30/15/500S | 150 | 170 | 188 | 219 | 300 | 320 | 338 | 340 |
| DRB 60/35/3000S | 350 | 370 | 388 | 419 | 600 | 620 | 638 | 610 |
| DRB 60/35/3900S | 350 | 370 | 388 | 419 | 600 | 620 | 638 | 610 |
| DRB 70/40/5000T | 400 | 420 | 438 | 469 | 700 | 720 | 738 | 710 |
| DRB 80/50/9100T | 500 | 520 | 538 | 589 | 800 | 820 | 838 | 830 |
| DRB 100/50/11400T | 500 | 520 | 538 | 568 | 1000 | 1020 | 1038 | 830 |
| Typ DRB | 30/15/500S | 60/35/3000S | 60/35/3900S | 70/40/5000T | 80/50/9100T | 100/50/11400T |
| wyłącznik serwisowy | GS01 | GS01 | GS01 | GS03 | GS03 | GS03 |
| płynny regulator obrotów (tyrystorowy) | ETX 15 | ETX 25 | – | – | – | – |
| 5-bieg. reg. obrotów (transformatorowy) | STR 1 10L10 | STR 1 15L22 | STRS 1 35L22 | STRS 4 25L40 | STRS 4 40L40 | STRS 4 60L40 |
