KONSTRUKCJA
Promieniowy wentylator kanałowy przeznaczony do instalacji kołnierzowej (20mm) w ciągu prostokątnych kanałów wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej, z odchylną pokrywą serwisową, na której zawieszono moduł silnika i wirnika. Na obudowie przymocowano puszkę przyłączeniową.
WIRNIK
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. Silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
NAPĘD I STEROWANIE
Napęd stanowi nowoczesny silnik komutowany elektronicznie EC, zasilanie jedno lub trójfazowe (230V, 400V 50 Hz) ze zintegrowanym zabezpieczeniem termicznym. Stopień ochrony IP54, klasa izolacji F (B dla 60/35/3050EC).
Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΩ lub zewnętrzny sygnał analogowy 0-10V.
| Typ | Q max [m3/h] |
Δp max [Pa] |
P max [W] |
U [V] |
I max [A] |
Lpa [dB(A)] |
|---|---|---|---|---|---|---|

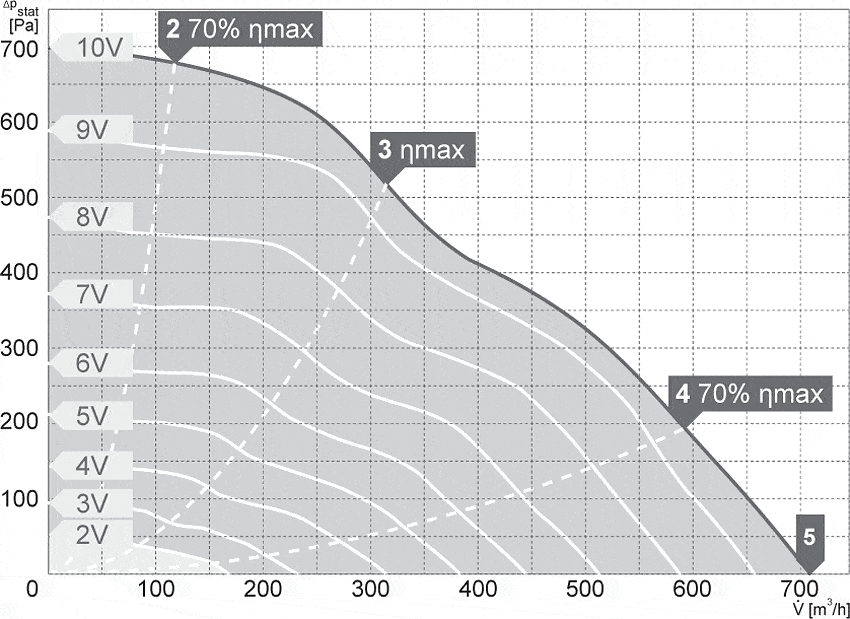

| DRB 30/15/700EC | 710 | 700 | 107 | 230 | 0,9 | 60 |
| DRB 40/20/1000EC | 1010 | 600 | 121 | 230 | 1 | 54 |

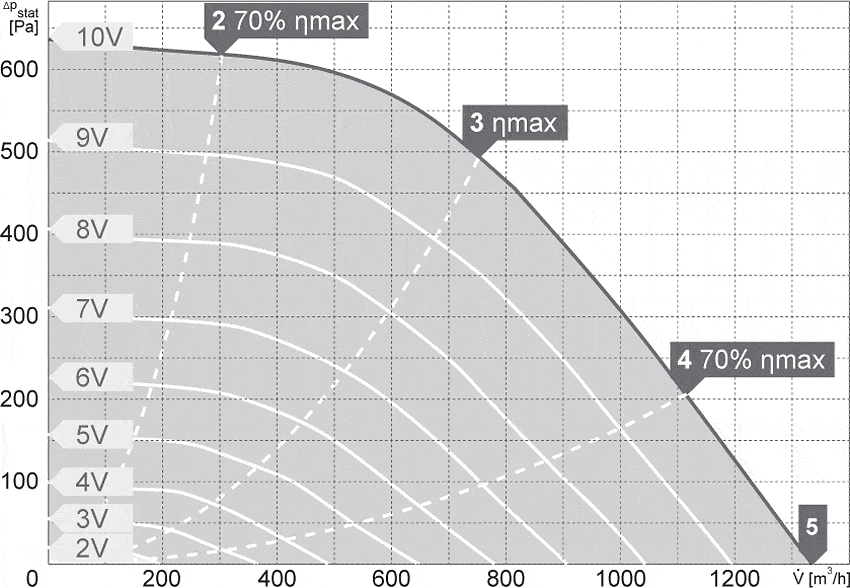

| DRB 40/20/1300EC | 1330 | 640 | 188 | 230 | 1,6 | 74 |

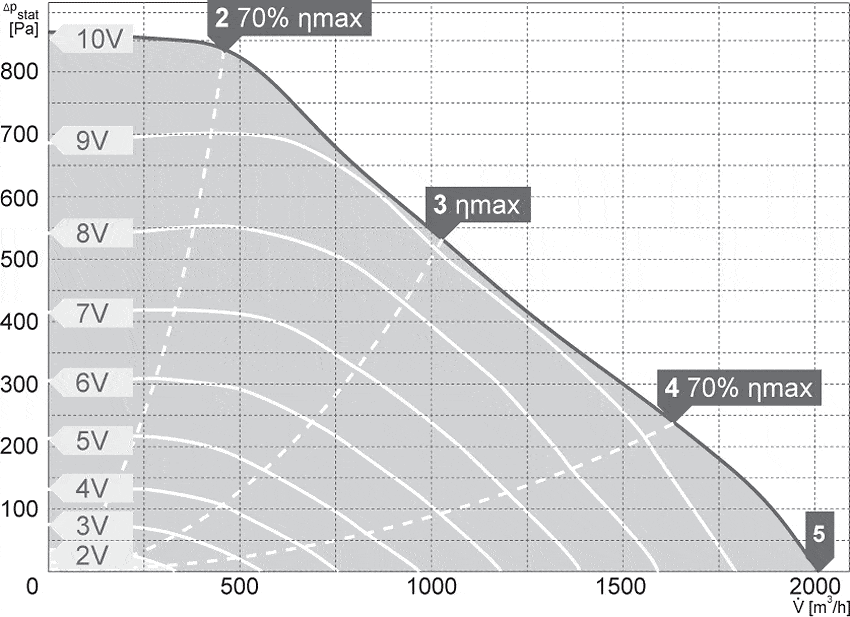

| DRB 50/25/2000EC | 2010 | 860 | 268 | 230 | 1,9 | 62 |
| DRB 60/35/3050EC | 3065 | 475 | 165 | 230 | 1,4 | 49 |

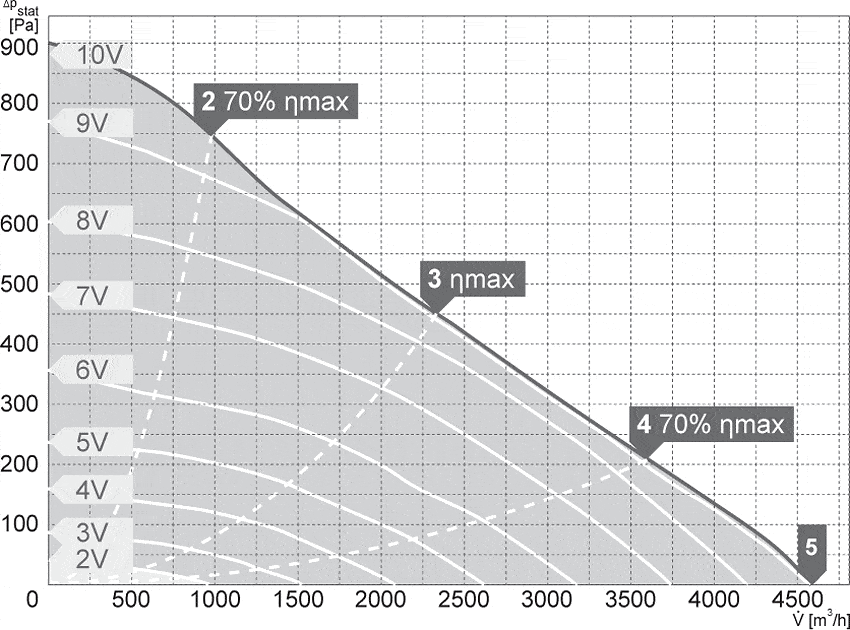

| DRB 60/35/4600EC | 4610 | 885 | 509 | 230 | 2,4 | 58 |

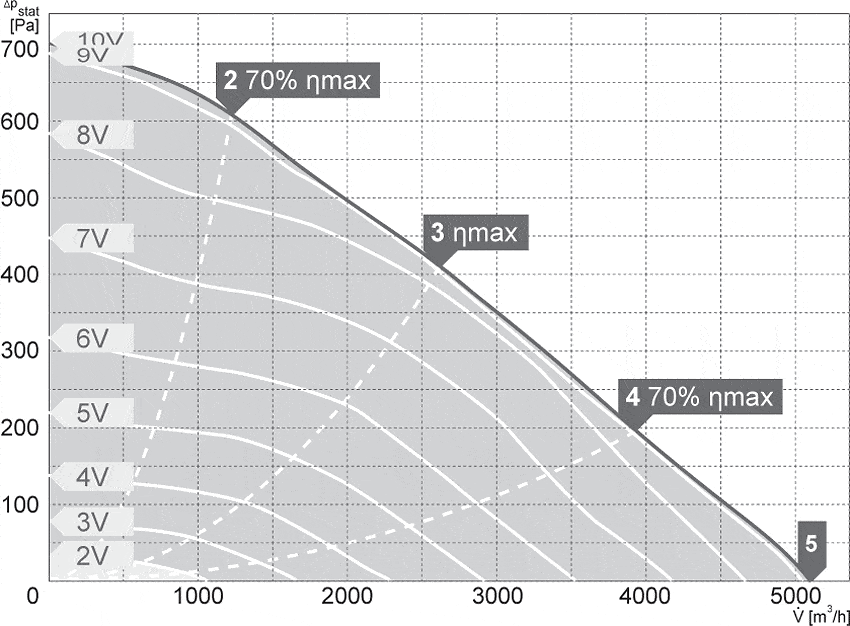

| DRB 70/40/5100EC | 5170 | 690 | 510 | 230 | 2,4 | 57 |

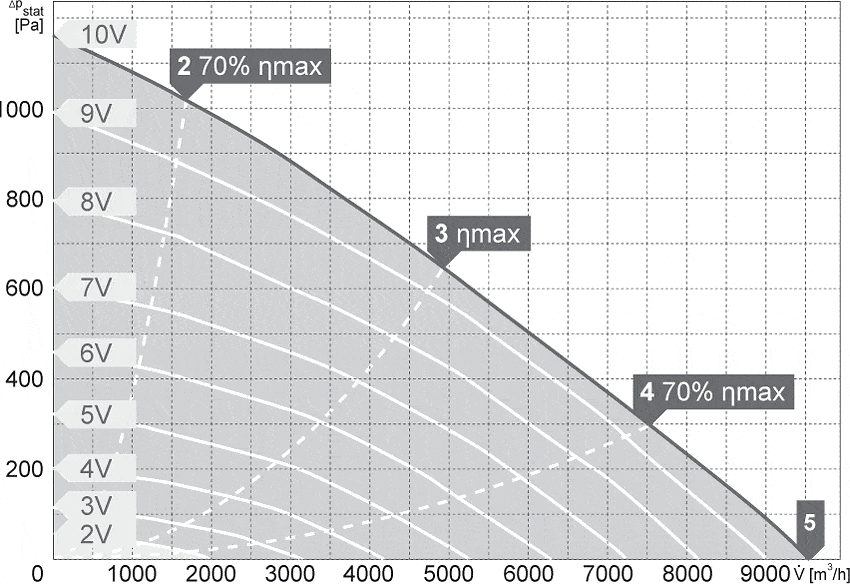

| DRB 80/50/9500TEC | 9550 | 1160 | 1328 | 400 | 2,1 | 60 |
| DRB 100/50/12400TEC | 12460 | 1000 | 2233 | 400 | 3,4 | 68 |
| Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
|---|---|---|---|---|---|---|---|---|
| DRB 30/15/700EC S | 150 | 170 | 188 | 219 | 300 | 320 | 338 | 340 |
| DRB 40/20/1000EC | 200 | 220 | 238 | 269 | 400 | 420 | 438 | 420 |
| DRB 40/20/1300EC | 200 | 220 | 238 | 269 | 400 | 420 | 438 | 420 |
| DRB 50/25/2000EC | 248 | 270 | 319 | 319 | 500 | 520 | 538 | 500 |
| DRB 60/35/3050EC | 350 | 370 | 388 | 419 | 600 | 620 | 638 | 610 |
| DRB 60/35/4600EC | 350 | 370 | 388 | 421 | 600 | 620 | 638 | 610 |
| DRB 70/40/5100EC | 400 | 420 | 438 | 471 | 700 | 720 | 738 | 710 |
| DRB 80/50/9500TEC | 500 | 520 | 538 | 594 | 800 | 820 | 838 | 830 |
| DRB 100/50/12400TEC | 500 | 520 | 538 | 605 | 1000 | 1020 | 1038 | 830 |
| Typ DRB EC | 30/15/700EC | 40/20/1000EC | 40/20/1300EC | 50/25/2000EC | 60/35/3050EC |
| wyłącznik serwisowy | GS03 | GS03 | GS03 | GS03 | GS03 |
| potencjometr | MTP 10/MTV-1/010 | MTP 10/MTV-1/010 | MTP 10/MTV-1/010 | MTP 10/MTV-1/010 | MTP 10/MTV-1/010 |
| regulator stałego ciśnienia | CON P1000 | CON P1000 | CON P1000 | CON P1000 | CON P1000 |
| złącze przeciwdrganiowe | VS 3015 | VS 4020 | VS 4020 | VS 5025 | VS 6035 |
| żaluzja grawitacyjna | VKK 3015 | VKK 4020 | VKK 4020 | VKK 5025 | VKK 6035 |
| Typ DRB EC | 60/35/4600EC | 70/40/5100EC | 80/50/9500TEC | 100/50/12400TEC |
| wyłącznik serwisowy | GS03 | GS03 | GS03 | GS03 |
| potencjometr | MTP 10/MTV-1/010 | MTP 10/MTV-1/010 | MTP 10/MTV-1/010 | MTP 10/MTV-1/010 |
| regulator stałego ciśnienia | CON P1000 | CON P1000 | CON P1000 | CON P1000 |
| złącze przeciwdrganiowe | VS 6035 | VS 7040 | VS 8050 | VS 10050 |
| żaluzja grawitacyjna | VKK 6035 | VKK 7040 | VKK 8050 | VKK 10050 |
