ZASTOSOWANIE
Wentylatory dachowe VKV I VKH mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.
KONSTRUKCJA
Obudowa wentylatora jest wykona ze stali z polimerową powłoką.
SILNIK
W wentylatorze stosowane są dwu-, cztero- i sześciobiegunowe, jedno lub trójfazowe asynchroniczne silniki z zewnętrznym wirnikiem o łopatkach zagiętych do tyłu. W silnikach stosuje się łożyska kulkowe. Podczas procesu montażu każda turbina przechodzi proces dynamicznego wyważania, co zapewnia m. in. niski poziom szumu pracy wentylatora, osiągnięcie odpowiednich parametrów i bezpieczeństwa pracy. Klasa bezpieczeństwa: IP X4.
REGULACJA PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.
MONTAŻ
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej izolowanej lub tłumiącej ustawionej bezpośrednio nad kanałem wentylacyjnym. Do trwałego przymocowania wentylatora do podłoża lub podstawy służy kwadratowa płyta montażowa. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

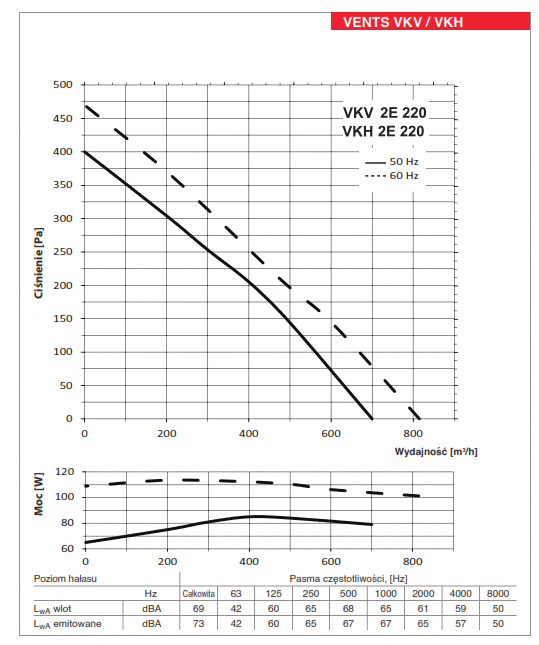

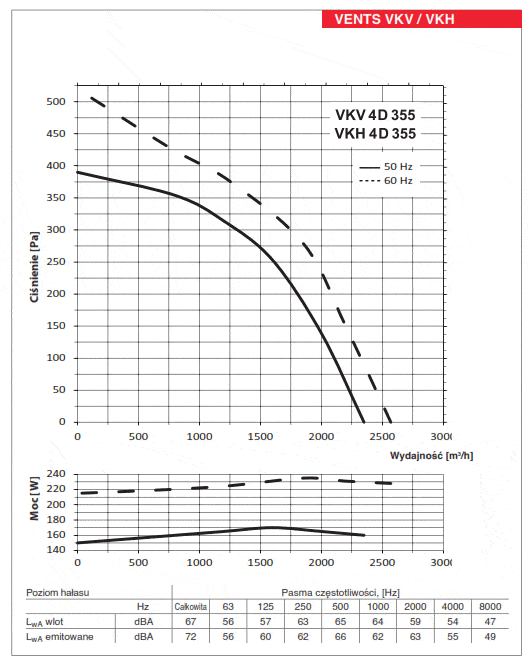

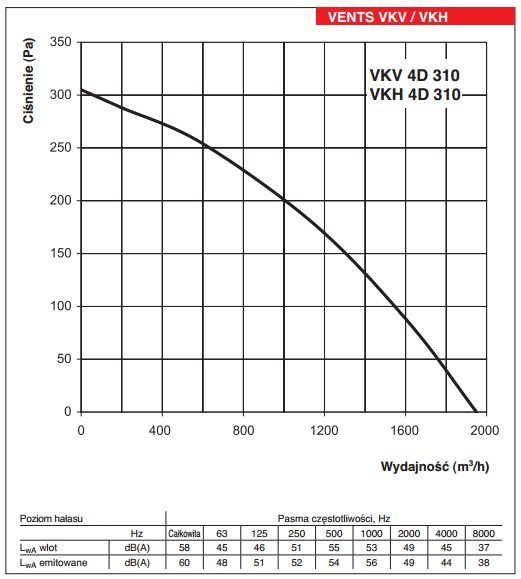

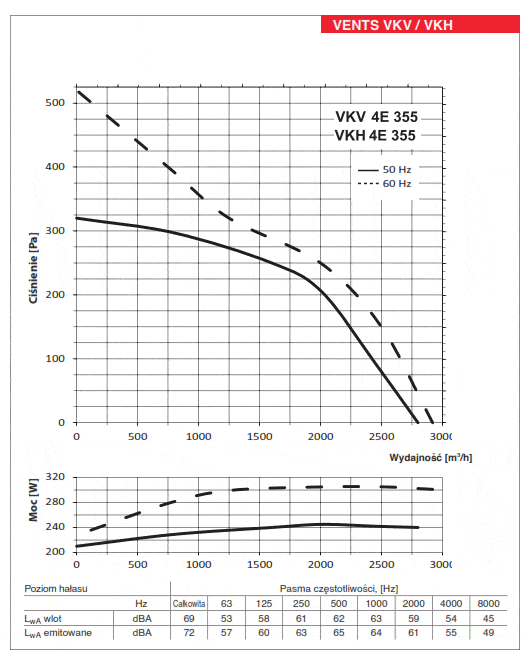

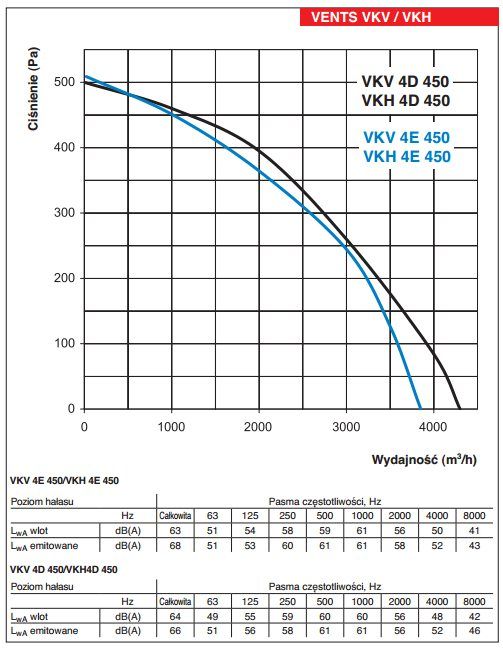

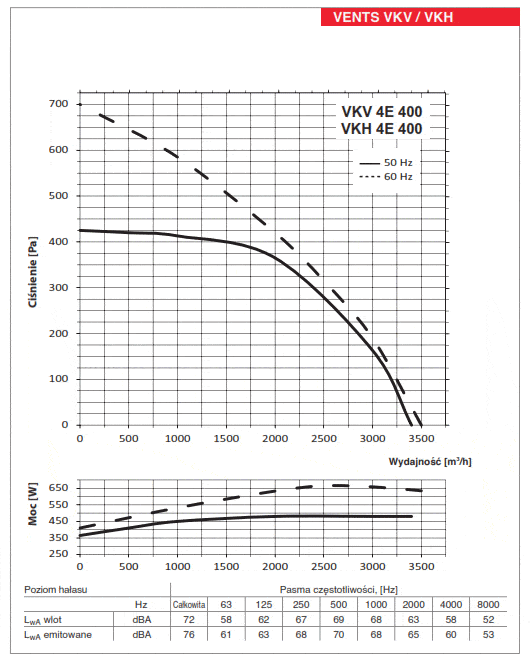

| VKV / VKH 2E 220 | VKV / VKH 2E 225 | VKV / VKH 4E 310 | |
|---|---|---|---|
| Napięcie [V] | 230 | 230 | 230 |
| Moc [W] | 85 | 135 | 120 |
| Pobór prądu [A] | 0,38 | 0,6 | 0,54 |
| Wydajność [m3/h] | 700 | 900 | 1820 |
| Obroty [min-1] | 2700 | 2650 | 1370 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 49 | 49 | 45 |
| Maksymalna temperatura pracy [ºC] | 55 | 55 | 85 |
| Klasa energetyczna | B | B | – |
| Stopień ochrony | IP X4 | IP X4 | IP X4 |
| VKV / VKH 4D 310 | VKV / VKH 4E 355 | VKV / VKH 4D 355 | |
|---|---|---|---|
| Napięcie [V] | 400 | 230 | 400 |
| Moc [W] | 110 | 245 | 170 |
| Pobór prądu [A] | 0,32 | 1,12 | 0,52 |
| Wydajność [m3/h] | 1950 | 2800 | 2350 |
| Obroty [min-1] | 1400 | 1420 | 1400 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 53 | 46 | 53 |
| Maksymalna temperatura pracy [ºC] | 65 | 50 | 70 |
| Klasa energetyczna | – | – | – |
| Stopień ochrony | IP X4 | IP X4 | IP X4 |
| VKV / VKH 4E 400 | VKV / VKH 4D 450 | VKV / VKH 6E 500 | |
|---|---|---|---|
| Napięcie [V] | 230 | 400 Y | 230 |
| Moc [W] | 480 | 470 | 385 |
| Pobór prądu [A] | 2,4 | 0,82 | 1,82 |
| Wydajność [m3/h] | 3400 | 4300 | 4700 |
| Obroty [min-1] | 1400 | 1430 | 880 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 52 | 53 | 47 |
| Maksymalna temperatura pracy [ºC] | 80 | 50 | 50 |
| Klasa energetyczna | – | – | – |
| Stopień ochrony | IP X4 | IP X4 | IP X4 |

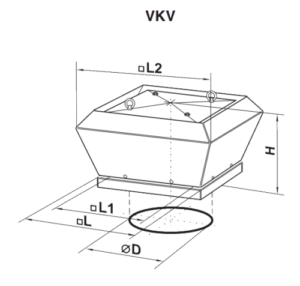

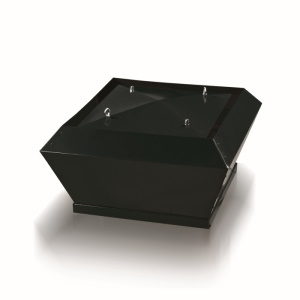

| Typ | Wymiary (mm) | Waga (kg) | ||||
|---|---|---|---|---|---|---|
| ØD | H | L2 | L1 | L | ||
| VKV 2E 220 | 245 | 275 | 460 | 245 | 338 | 8,9 |
| VKV 2E 225 | 210 | 275 | 460 | 245 | 338 | 9,6 |
| VKV 4E 310 | 286 | 330 | 560 | 330 | 438 | 17,8 |
| VKV 4D 310 | 286 | 330 | 560 | 330 | 438 | 17,8 |
| VKV 4E 355 | 438 | 420 | 783 | 450 | 598 | 22,0 |
| VKV 4D 355 | 438 | 420 | 783 | 450 | 598 | 22,0 |
| VKV 4E 400 | 438 | 420 | 783 | 450 | 598 | 27,5 |
| VKV 4D 450 | 438 | 454 | 872 | 450 | 668 | 30,0 |
| VKV 6E 500 | 438 | 454 | 872 | 450 | 668 | 33,8 |

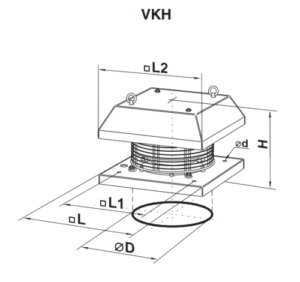

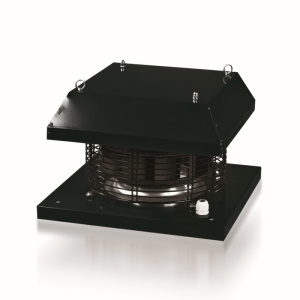

| Typ | Wymiary (mm) | Waga (kg) | |||||
|---|---|---|---|---|---|---|---|
| ØD | Ød | H | L | L1 | L2 | ||
| VKH 2E 220 | 245 | 10 | 228 | 338 | 245 | 338 | 6,9 |
| VKH 2E 225 | 210 | 10 | 228 | 338 | 245 | 338 | 7,1 |
| VKH 4E 310 | 286 | 10 | 300 | 438 | 330 | 400 | 10,2 |
| VKH 4D 310 | 286 | 10 | 300 | 438 | 330 | 400 | 10,2 |
| VKH 4E 355 | 438 | 12 | 348 | 598 | 450 | 550 | 15,6 |
| VKH 4D 355 | 438 | 12 | 325 | 598 | 450 | 550 | 15,6 |
| VKH 4E 400 | 438 | 12 | 348 | 598 | 450 | 550 | 21,0 |
| VKH 4D 450 | 438 | 12 | 400 | 668 | 450 | 640 | 22,7 |
| VKH 6E 500 | 438 | 12 | 465 | 668 | 450 | 640 | 26,6 |
