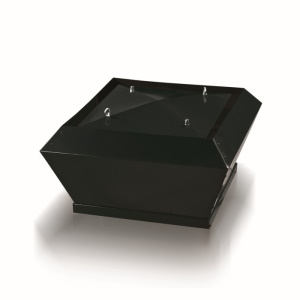

VKH EC / VKV EC

B2B
Nazwa
VKH EC / VKV EC
Producent
VENTS GROUP
Opis

Wentylatory dachowe z silnikiem EC

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Dostępne wersje Pliki do pobrania

ZASTOSOWANIE

Wentylatory dachowe VKV EC i VKH EC mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń, gdzie wymagane są rozwiązania energooszczędne. Zastosowanie silników EC redukuje zużycie energii o 35% przy jednoczesnym utrzymaniu wysokiego poziomu wydajności i niskiego poziomu hałasu. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.

KONSTRUKCJA

Obudowa wykonana jest ze stali z powłoką polimerową (modele VKV i VKH) oraz z aluminium (VKVA, VKHA) lub ze stali galwanizowanej (VKVz, VKHz).

SILNIK

W wentylatorach zastosowano bardzo wydajne silniki prądu stałego z technologią EC z zewnętrznym wirnikiem i łopatkach zagiętych do tyłu. Taka konstrukcja pozwala zredukować zapotrzebowanie na energię elektryczną, uzyskać wysoką efektywność i zapewnić optymalne sterowania w całym zakresie prędkości obrotowych wentylatora. Silnik wyposażono w łożyska kulkowe wydłużające jego żywotność.

REGULACJA PRĘDKOŚCI

Sterowanie wydajnością wentylatora oraz jego załączania odbywa się przy wykorzystaniu zewnętrznego sygnału sterującego 0-10V, wykorzystując przykładowo dedykowany regulator do silników EC. Przy zmianie wartości parametru sterującego silnik zmienia prędkość obrotową. Regulacja ta jest możliwa w sieciach 50Hz i 60Hz. Sterować wentylatorami z silnikiem EC można wykorzystując zintegrowaną sieć, przy zastosowaniu odpowiedniego oprogramowania.

MONTAŻ

Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej izolowanej lub tłumiącej, ustawionej bezpośrednio nad kanałem wentylacyjnym. Do trwałego przymocowania wentylatora do podłoża lub podstawy służy kwadratowa płyta montażowa. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

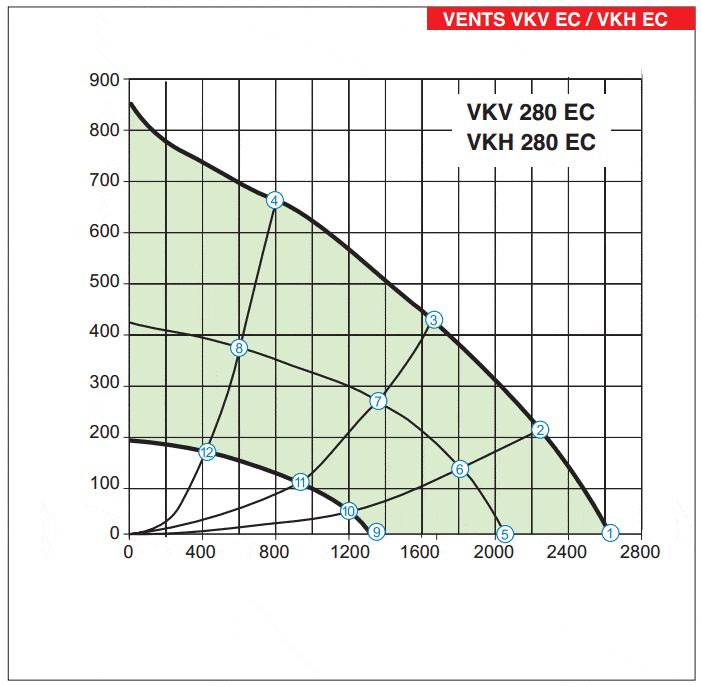

VKV/VKH 250 EC VKV/VKH 280 EC
Napięcie [V/50 Hz] 1~ 200-277 1~ 200-277
Moc [kW] 0,485 0,455
Pobór prądu [A] 3,0 2,8
Wydajność [m3/h] 1750 2650
Prędkość obrotowa [min-1] 3580 2600
Poziom ciśnienia akustycznego [dB(A)~3m] 47 47
Temperatura pracy [°C] -25 +60 -25 +40
Stopień ochrony IP X4 IP X4

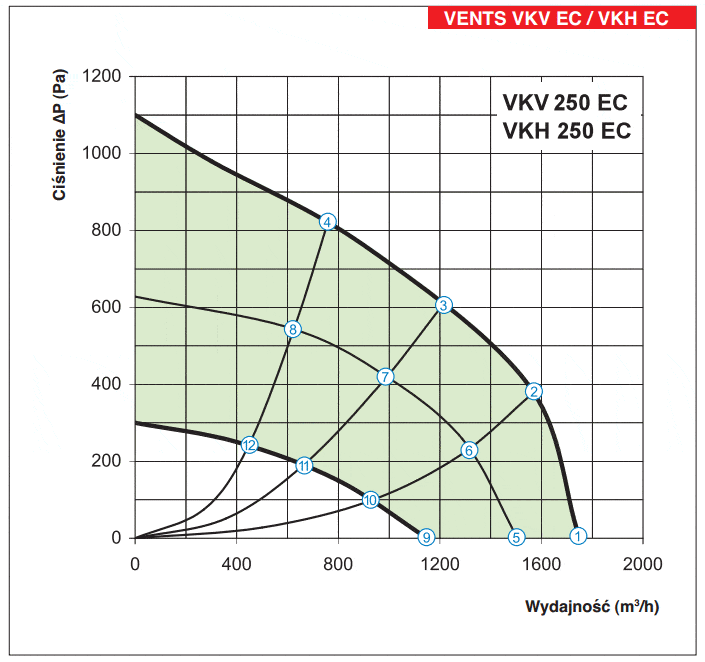

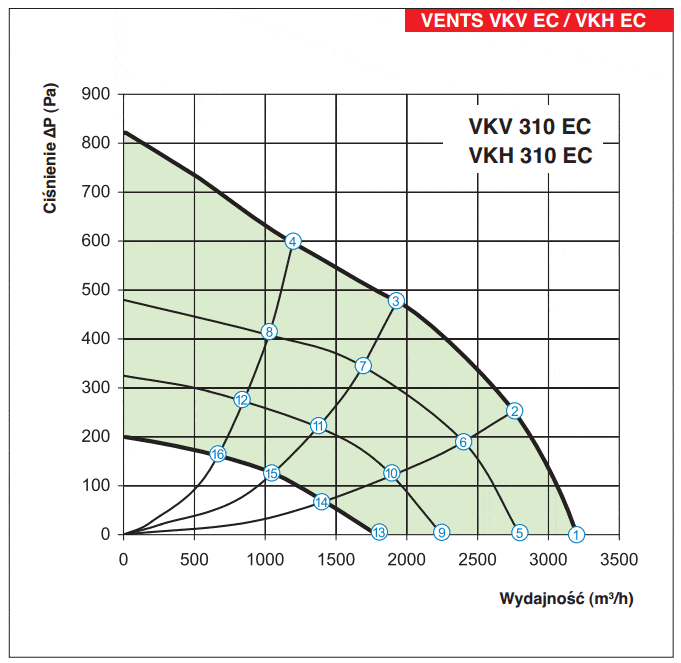

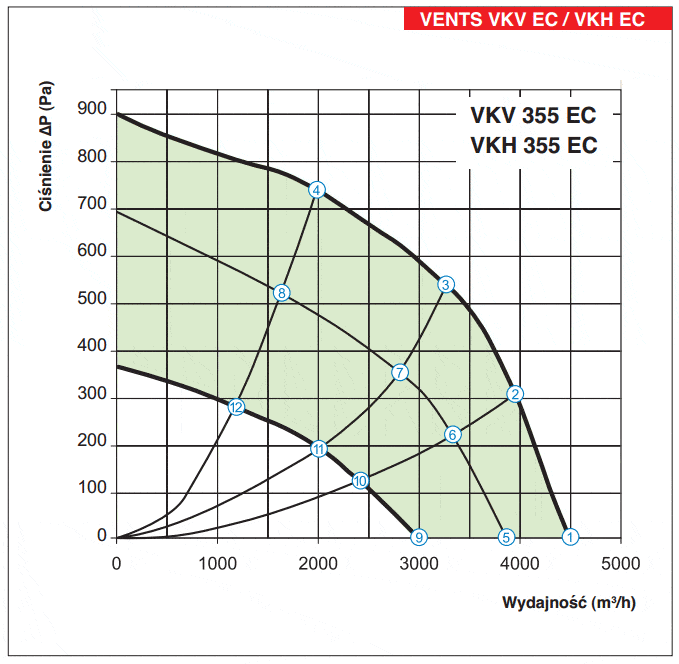

VKV/VKH 310 EC VKV/VKH 355 EC
Napięcie [V/50 Hz] 1~ 200-277 3~ 380-480
Moc [kW] 0,48 0,94
Pobór prądu [A] 3,1 1,5
Wydajność [m3/h] 3220 4500
Prędkość obrotowa [min-1] 2300 2215
Poziom ciśnienia akustycznego [dB(A)~3m] 48 51
Temperatura pracy [°C] -25 +60 -25 +60
Stopień ochrony IP X4 IP X4

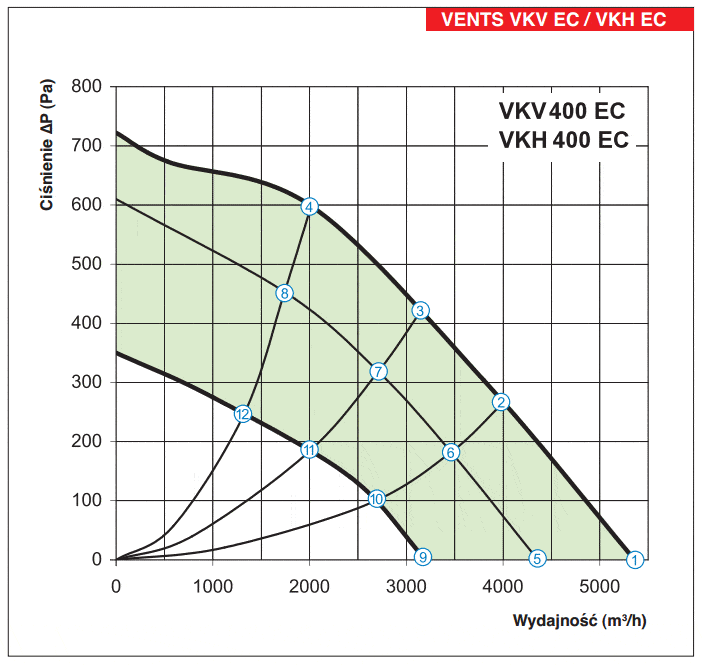

VKV/VKH 400 EC VKV/VKH 450 EC
Napięcie [V/50 Hz] 3~ 380-480 3~ 380-480
Moc [kW] 0,77 1,01
Pobór prądu [A] 1,3 1,6
Wydajność [m3/h] 5360 6700
Prędkość obrotowa [min-1] 1755 1560
Poziom ciśnienia akustycznego [dB(A)~3m] 53 55
Temperatura pracy [°C] -25 +60 -25 +60
Stopień ochrony IP X4 IP X4

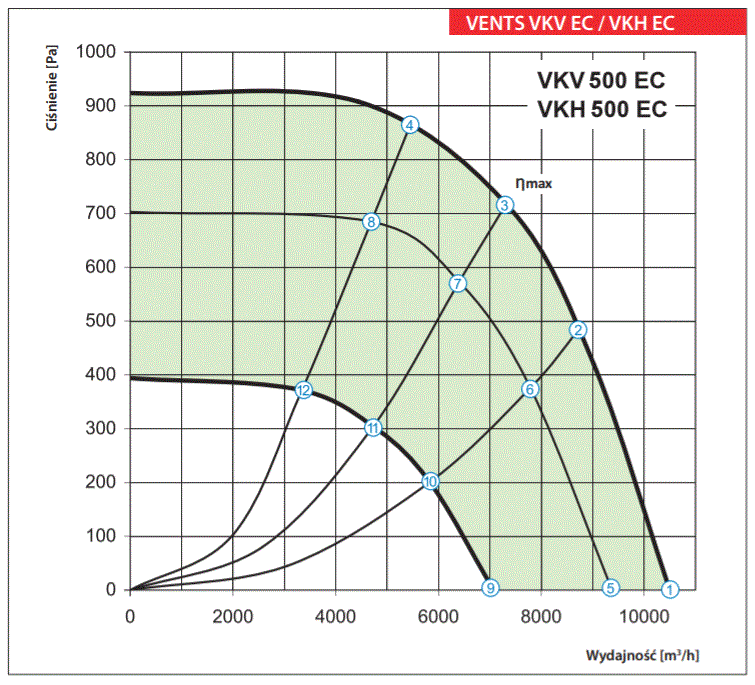

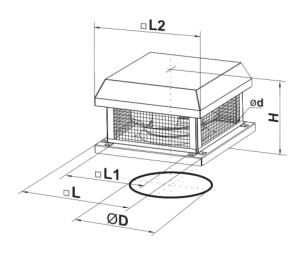

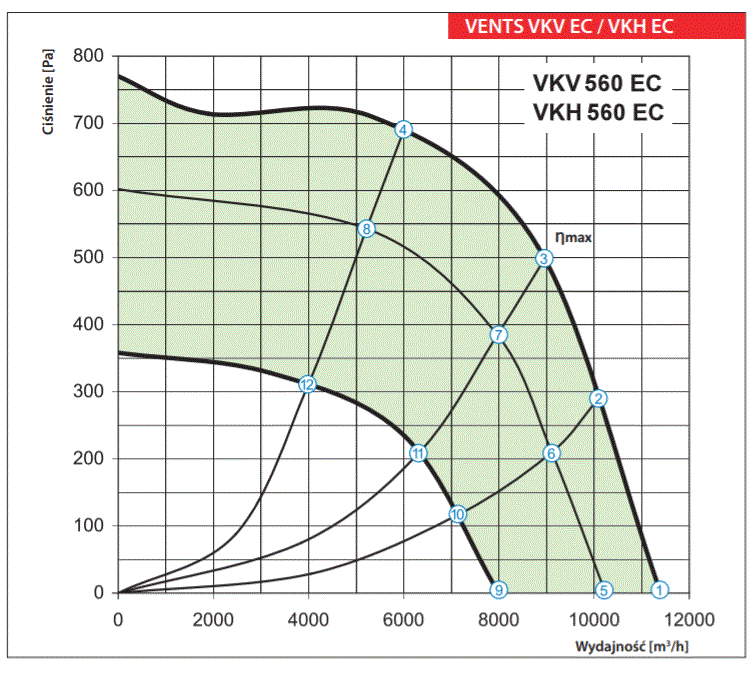

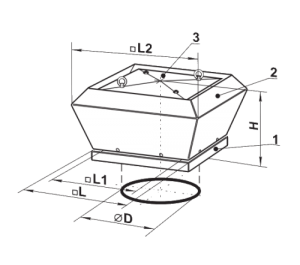

 VKV EC                                                                  VKH EC

Typ Wymiary (mm) Waga (kg)
D H L L1 L2
VKV 250 EC 285 320 435 330 528 16
VKV 280 EC 285 327 435 330 557 18
VKV 310 EC 285 327 435 330 557 21
VKV 355 EC 438 387 595 450 708 38
VKV 400 EC 438 387 595 450 708 82
VKV 450 EC 438 464 665 535 898 84
VKV 500 EC 438 464 665 535 898 88
VKV 560 EC 605 560 940 750 1150 98



Typ Wymiary (mm) Waga (kg)
D d H L L1 L2
VKH 250 EC 285 11 289 435 330 411 16
VKH 280 EC 285 11 264 435 330 431 17
VKH 310 EC 285 11 272 435 330 431 19
VKH 355 EC 438 11 326 595 450 558 32
VKH 400 EC 438 11 357 595 450 558 75
VKH 450 EC 438 11 407 665 535 637 80
VKH 500 EC 438 11 437 665 535 637 84
VKH 560 EC 605 14 487 940 750 912 95



VKV EC

VKH EC
