KONSTRUKCJA
Dachowy wentylator promieniowy z wyrzutem poziomym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości stopu niekorodującego aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z nisko profilowanej osłony w kształcie ośmiokąta i została zakończona siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiające montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdrganiowe.
W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVO.P EC wyposażone zostały w zintegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego (wyważany dynamicznie, podwójny stopień wyważenia w klasie G 6.3).
NAPĘD I STEROWANIE
Silnik elektryczny komutowany elektronicznie (EC) z wbudowanym kontrolerem i zabezpieczeniem termicznym. Silnik został zintegrowany z wirnikiem. Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora.
Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony urzączenia IPX4. Stopień ochrony silnika IP54 (IP33 dla modeli 250, 280). Klasa izolacji F (B w przypadku modelu 355).
ZASTOSOWANIE
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.
| Typ | V max [m3/h] |
Δp max [Pa] |
P max [W] |
Un / Uster. [V] |
I max [A] |
RPMmax [1/min] |
tmax [oC] |
LWA [dB(A)] |
LpA * [dB(A)] |
m [kg] |
|---|---|---|---|---|---|---|---|---|---|---|

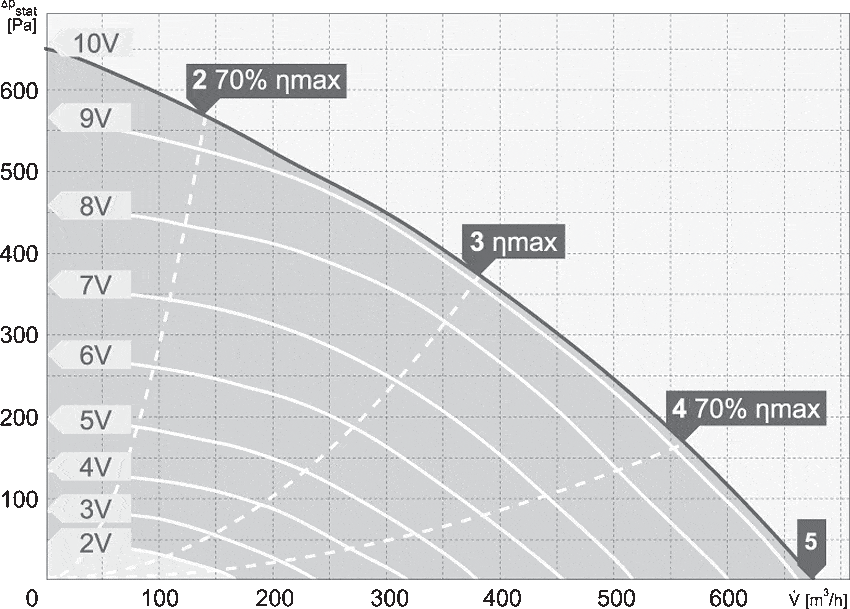

| VIVO 2-190/650EC | 670 | 650 | 93 | 230, 1~ / 0-10 | 0,81 | 3650 | 60 | 75 | 52/44 | 4,5 |

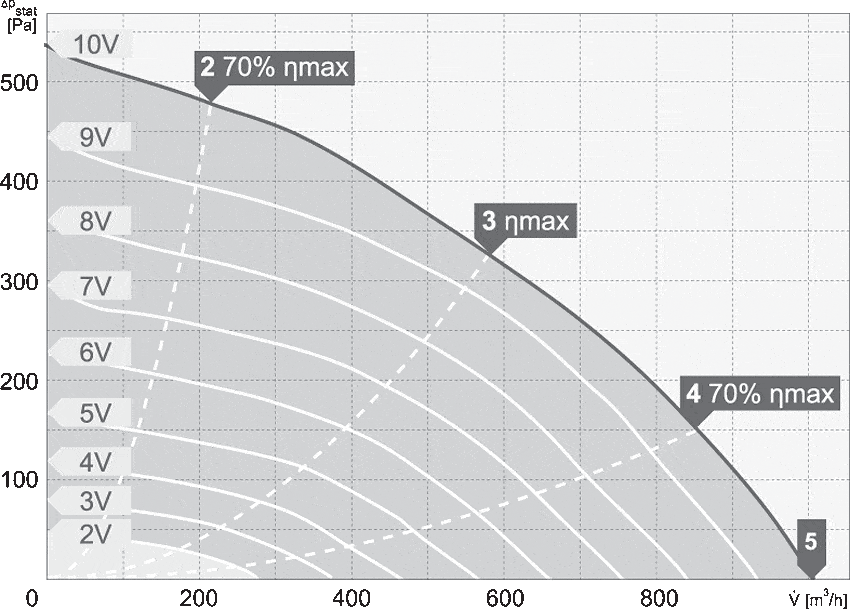

| VIVO 2-220/1000EC | 1000 | 530 | 120 | 230, 1~ / 0-10 | 1,00 | 2900 | 60 | 73 | 50/42 | 4,5 |

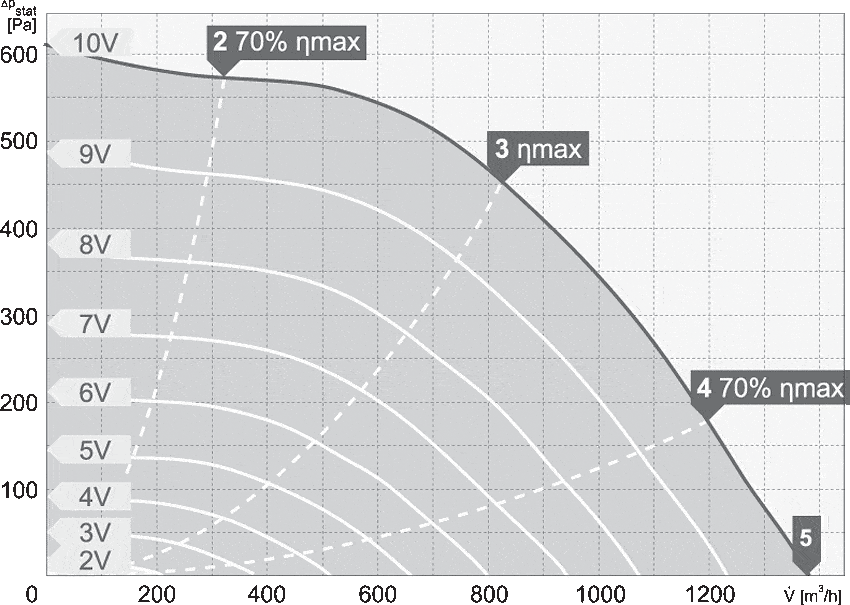

| VIVO 2-250/1300EC | 1380 | 600 | 196 | 230, 1~ / 0-10 | 1,61 | 2760 | 70 | 83 | 60/52 | 4,9 |

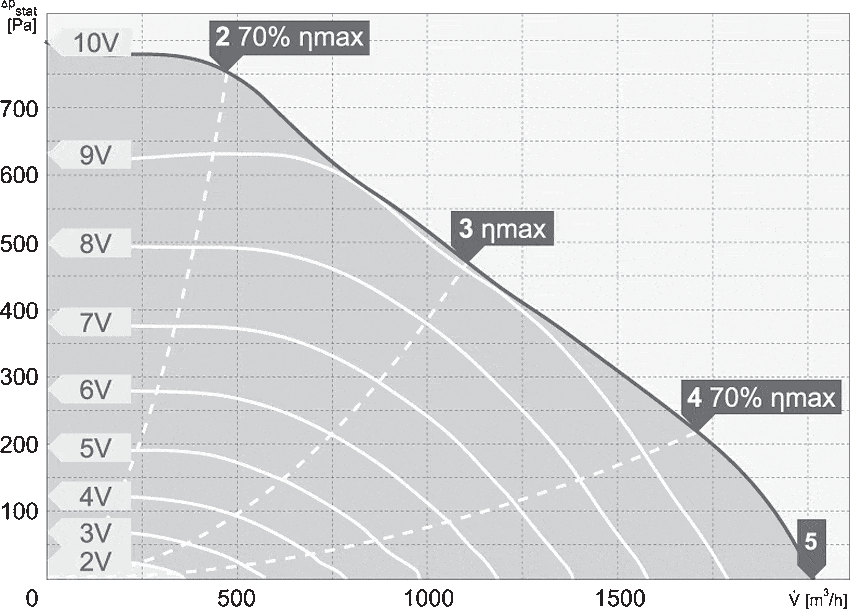

| VIVO 2-280/2000EC | 2015 | 790 | 283 | 230, 1~ / 0-10 | 2,00 | 2900 | 55 | 78 | 55/47 | 5 |

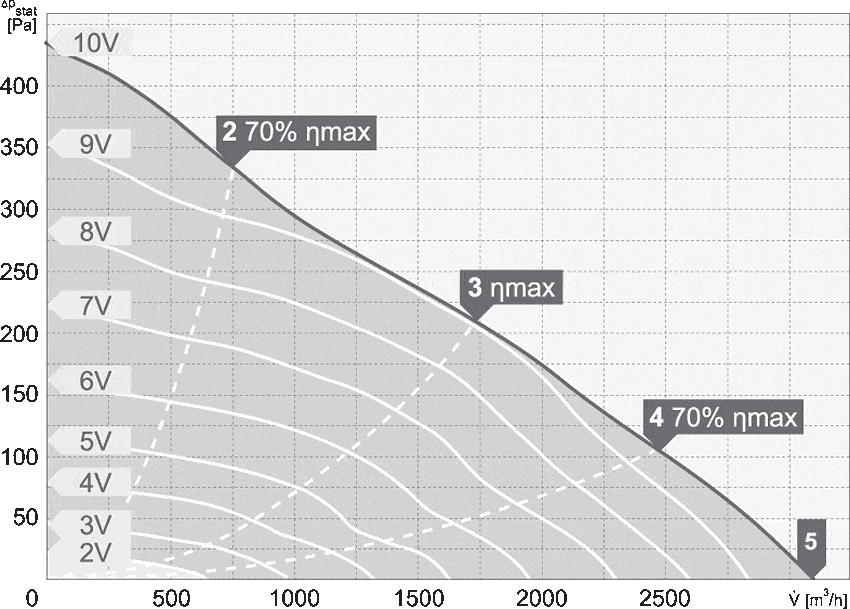

| VIVO 4-355/3100EC | 3100 | 430 | 165 | 230, 1~ / 0-10 | 1,42 | 1540 | 60 | 70 | 47/39 | 5,4 |

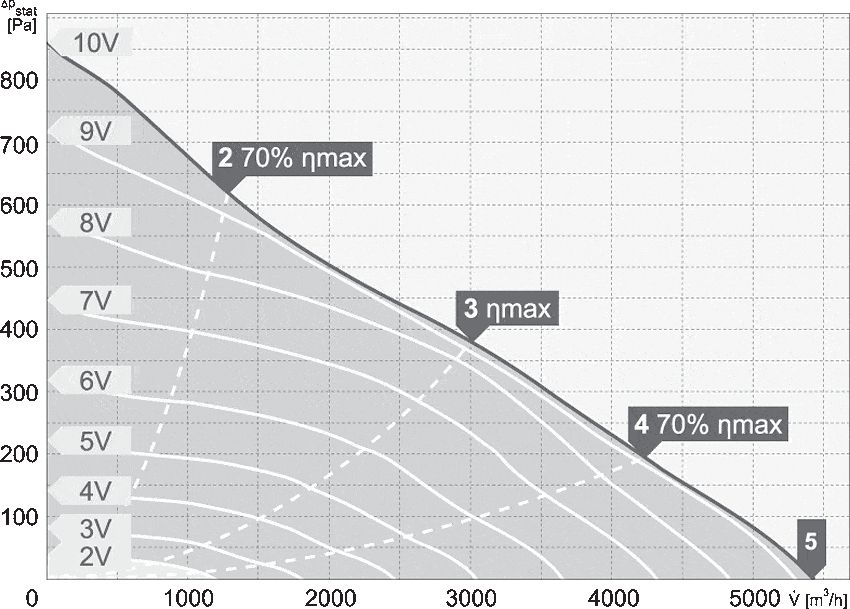

| VIVO 4-400/5400EC | 5430 | 850 | 506 | 230, 1~ / 0-10 | 2,33 | 1960 | 50 | 76 | 53/45 | 7,9 |
| VIVO 4-450/6200EC | 6230 | 630 | 511 | 230, 1~ / 0-10 | 2,35 | 1530 | 50 | 75 | 52/44 | 7,8 |

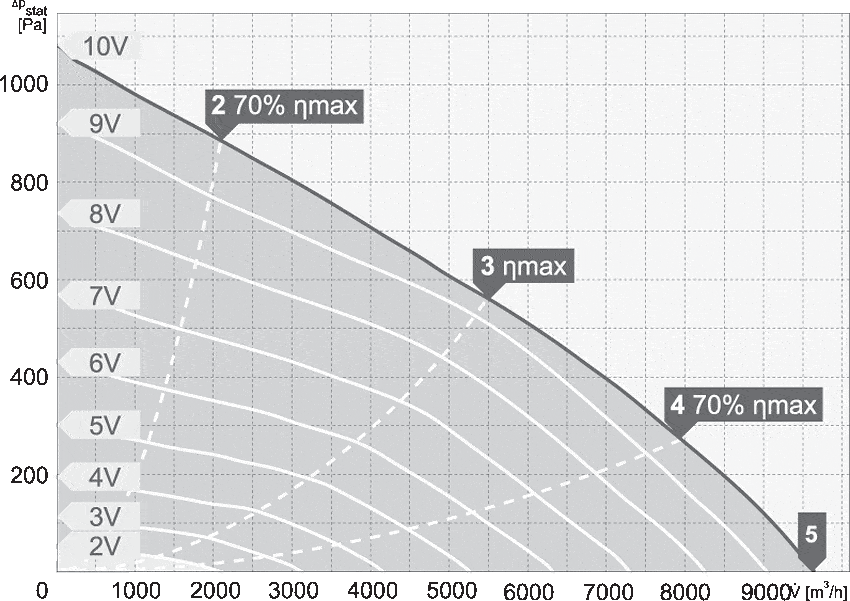

| VIVO 4-500/9600TEC | 9650 | 1070 | 1328 | 400, 3~ / 0-10 | 2,05 | 1590 | 50 | 82 | 59/51 | 19 |

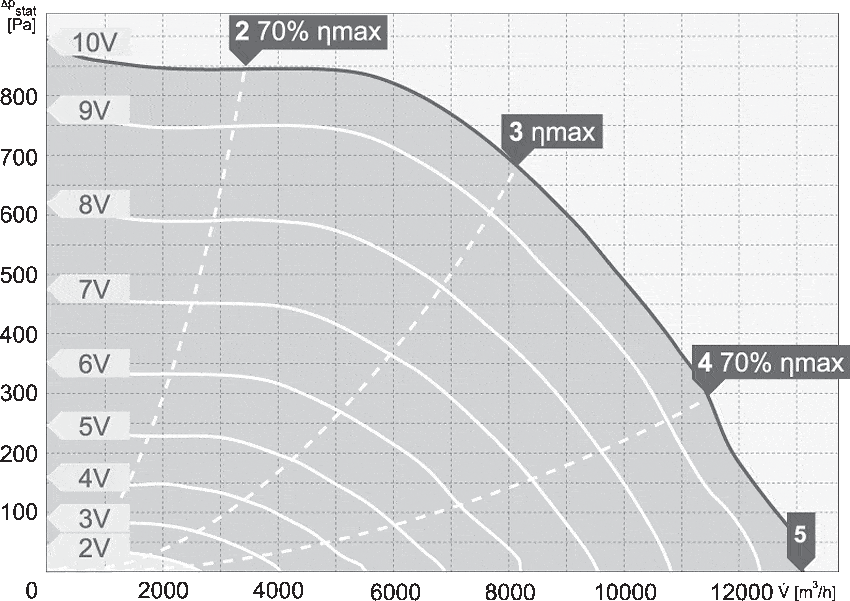

| VIVO 4-560/13100TEC | 13100 | 880 | 2334 | 400, 3~ / 0-10 | 3,58 | 1540 | 60 | 87 | 64/56 | 21 |

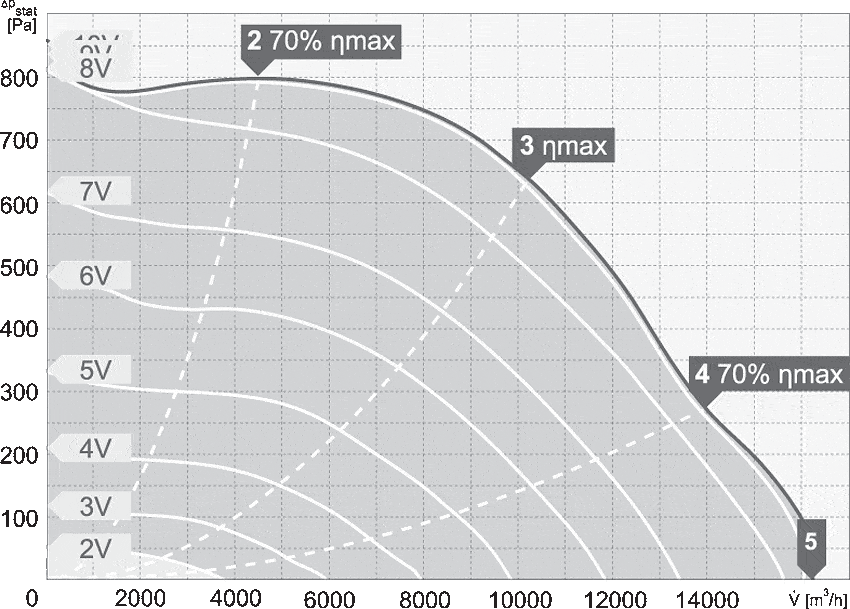

| VIVO 4-630/16200TEC | 16280 | 845 | 2757 | 400, 3~ / 0-10 | 4,21 | 1330 | 55 | 87 | 74/66 | 29 |
* – poziom ciśnienia akustycznego mierzony z odległości 4/10 m
| VIVO 2-190/650EC | 213 | 337 | 388 | 190 | 320±4 | 245 | 95,5 | 311±4 | 95,5 | M6x15 (6x) | 9 |
| VIVO 2-220/1000EC | 213 | 337 | 388 | 190 | 320±4 | 245 | 95,5 | 311±4 | 95,5 | M6x15 (6x) | 9 |
| VIVO 2-250/1300EC | 213 | 337 | 388 | 190 | 320±4 | 245 | 95,5 | 311±4 | 95,5 | M6x15 (6x) | 9 |
| VIVO 2-280/2000EC | 286 | 437 | 540 | 249 | 420±4 | 330 | 135 | 411±4 | 135 | M6x15 (6x) | 9 |
| VIVO 4-355/3100EC | 438 | 598 | 745 | 333 | 581±4 | 450 | 195,5 | 572±4 | 195,5 | M6x15 (6x) | 11 |
| VIVO 4-400/5400EC | 438 | 598 | 745 | 333 | 581±4 | 450 | 195,5 | 572±4 | 195,5 | M6x15 (6x) | 11 |
| VIVO 4-450/6200EC | 438 | 670 | 860 | 418 | 644±4 | 535 | 222 | 653±4 | 222 | M6x15 (6x) | 11 |
| VIVO 4-500/9600TEC | 438 | 670 | 860 | 418 | 644±4 | 535 | 222 | 653±4 | 222 | M6x15 (6x) | 11 |
| VIVO 4-560/13100TEC | 605 | 931 | 1145 | 527 | 905±4 | 750 | 314 | 914±4 | 314 | M8x15 (8x) | 11 |
| VIVO 4-630/16200TEC | 605 | 931 | 1145 | 527 | 905±4 | 750 | 314 | 914±4 | 314 | M8x15 (8x) | 11 |
| Typ VIVO EC | 2-190/650EC | 2-220/1000EC | 2-250/1300EC | 2-280/2000EC | 4-355/3100EC |
| Wyłącznik serwisowy | GS 03 | GS 03 | GS 03 | GS 03 | GS 03 |
| Potencjometr | MTP 10 / MTV-010 | MTP 10 / MTV-010 | MTP 10 / MTV-010 | MTP 10 / MTV-010 | MTP 10 / MTV-010 |
| Regulator stałego ciśnienia | CON P1000 | CON P1000 | CON P1000 | CON P1000 | CON P1000 |
| Podstawa dachowa | DSF AL 220 | DSF AL 220 | DSF AL 220 | DSF AL 280 | DSF AL 355 |
| Podstawa dach. tłumiąca | DSS AL 220 | DSS AL 220 | DSS AL 220 | DSS AL 280 | DSS AL 355 |
| Króciec wlotowy | DAF 160/180 | DAF 160/180 | DAF 160/180 | DAF 200/250 | DAF 400 |
| Złacze p.drganiowe | DAS 180 | DAS 180 | DAS 180 | DAS 250 | DAS 400 |
| Klapa zwrotna | DVK 180 | DVK 180 | DVK 180 | DVK 250 | DVK 400 |
| Płyta adaptacyjna | DKP 220 | DKP 220 | DKP 220 | DKP 280 | DKP 355 |
| Typ VIVO EC | 4-400/5400EC | 4-450/6200EC | 4-500/9600TEC | 4-560/13100TEC | 4-630/16200TEC |
| Wyłącznik serwisowy | GS 03 | GS 03 | GS 03 | GS 03 | GS 03 |
| Potencjometr | MTP 10 / MTV-010 | MTP 10 / MTV-010 | MTP 10 / MTV-010 | MTP 10 / MTV-010 | MTP 10 / MTV-010 |
| Regulator stałego ciśnienia | CON P1000 | CON P1000 | CON P1000 | CON P1000 | CON P1000 |
| Podstawa dachowa | DSF AL 355 | DSF AL 450 | DSF AL 450 | DSF AL 560 | DSF AL 560 |
| Podstawa dach. tłumiąca | DSS AL 355 | DSS AL 450 | DSS AL 450 | DSS AL 560 | DSS AL 560 |
| Króciec wlotowy | DAF 400 | DAF 400 | DAF 400 | DAF 560 | DAF 560 |
| Złacze p.drganiowe | DAS 400 | DAS 400 | DAS 400 | DAS 560 | DAS 560 |
| Klapa zwrotna | DVK 400 | DVK 400 | DVK 400 | DVK 560 | DVK 560 |
| Płyta adaptacyjna | DKP 355 | DKP 450 | DKP 450 | DKP 560 | DKP 560 |
