KONSTRUKCJA
Dachowy wentylator promieniowy z wyrzutem poziomym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa (boczna i górna) została wykonana z wysokiej jakości niekorodującego stopu aluminium odpornego na działanie czynników atmosferycznych (AlMg3) i składa się z niskoprofilowanej osłony w kształcie ośmiokąta z siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiające montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdrganiowe.
W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVO.P wyposażone zostały w zintegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu (wyważany dynamicznie podwójny stopień wyważenia w klasie G 6.3).
NAPĘD I STEROWANIE
Napęd stanowią jednofazowe (230V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury uzwojeń z resetem automatycznym.
Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w zakresie 80-230V (modele jednofazowe). Stopień ochrony urządzenia IPX4. Stopień ochrony silnika dla modeli 220-315 IP33, dla modelu 355 IP44. Klasa izolacji F.
ZASTOSOWANIE
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.
| Typ | V max [m3/h] |
Δp max [Pa] |
P max [W] |
U [V] |
I max [A] |
RPM max [1/min] |
t max [°C] |
Lwa [dB(A)] |
Lpa * [dB(A)] |
masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|

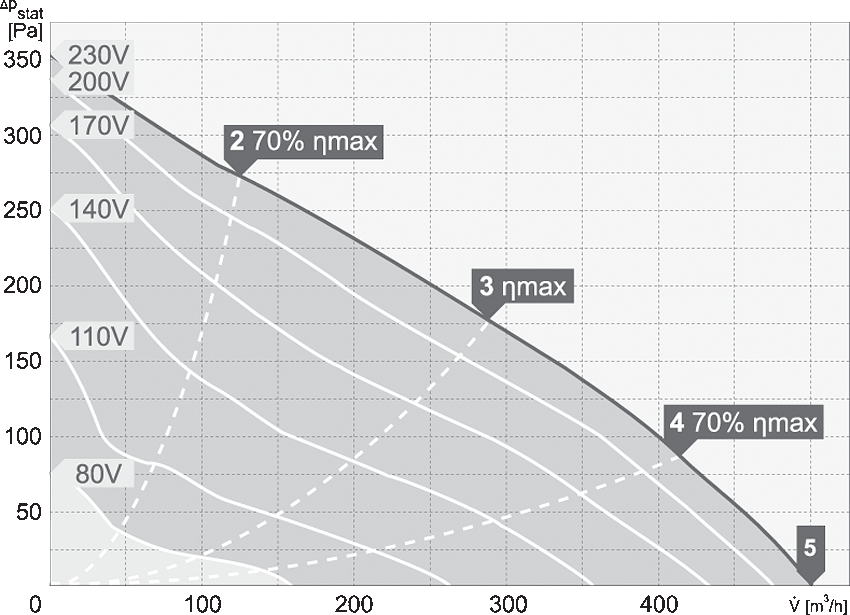

| VIVO 2-190/500S | 490 | 370 | 50 | 230, 1~ | 0,3 | 2720 | 70 | 66 | 43/35 | 4,5 |

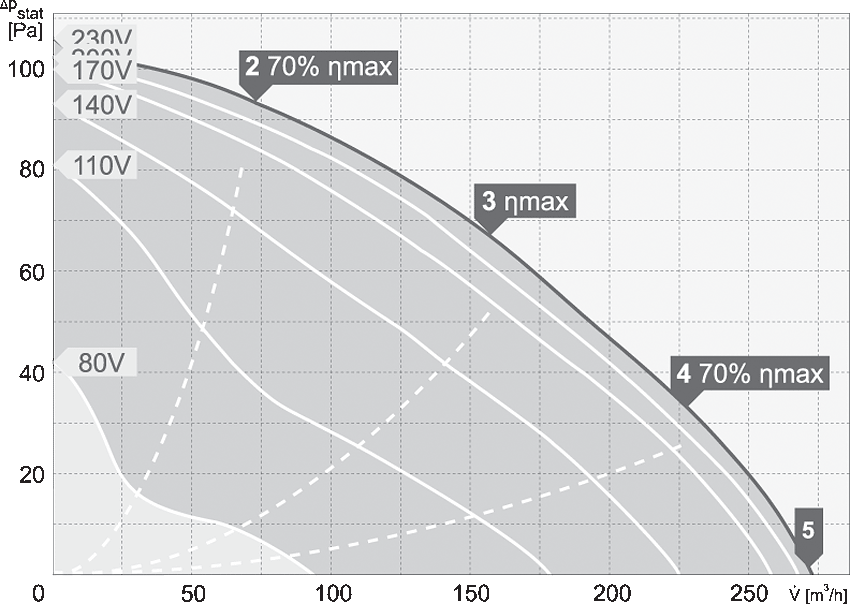

| VIVO 4-190/250S | 270 | 100 | 18 | 230, 1~ | 0,22 | 1440 | 70 | 54 | 31/23 | 4,5 |

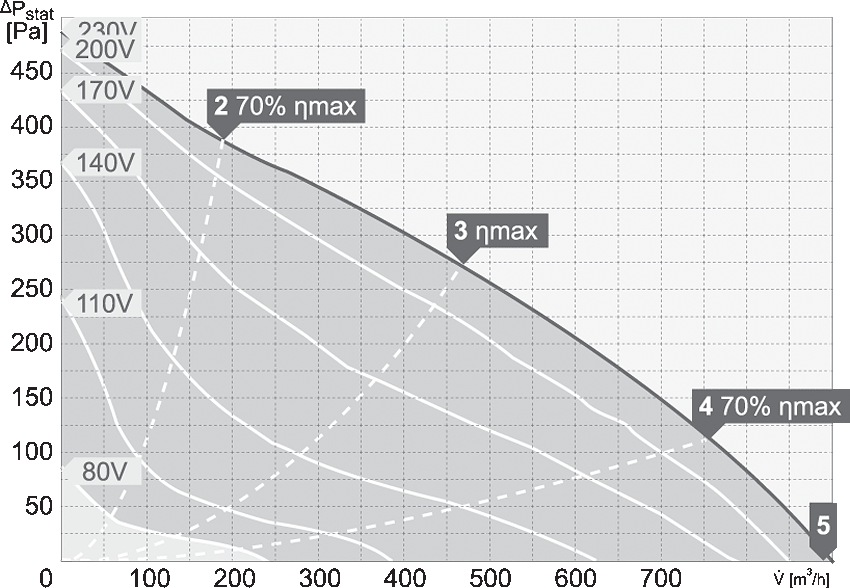

| VIVO 2-220/900S | 890 | 490 | 110 | 230, 1~ | 0,57 | 2760 | 60 | 71 | 48/40 | 4,9 |

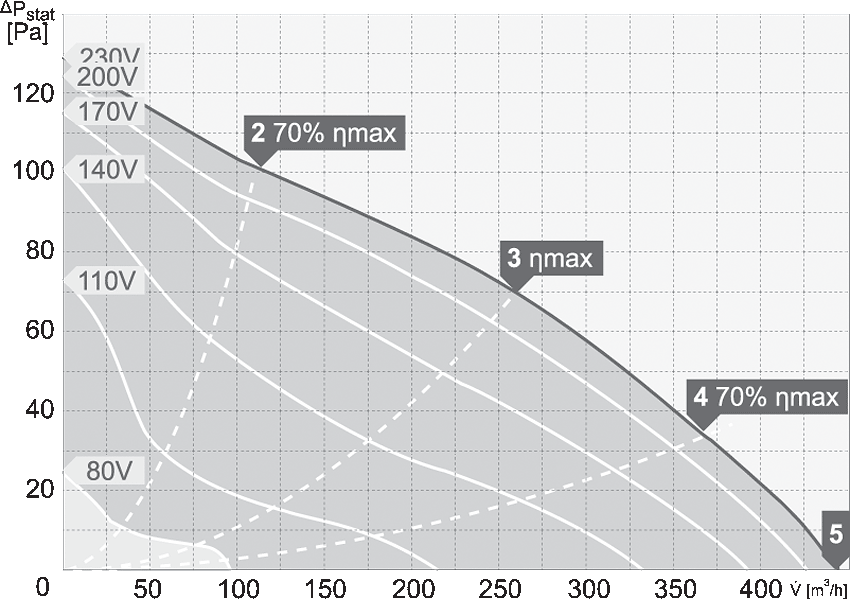

| VIVO 4-220/450S | 450 | 130 | 21 | 230, 1~ | 0,22 | 1400 | 80 | 54 | 31/23 | 5,0 |
| VIVO 4-250/750S | 740 | 160 | 61 | 230, 1~ | 0,37 | 1390 | 50 | 61 | 38/30 | 5,4 |

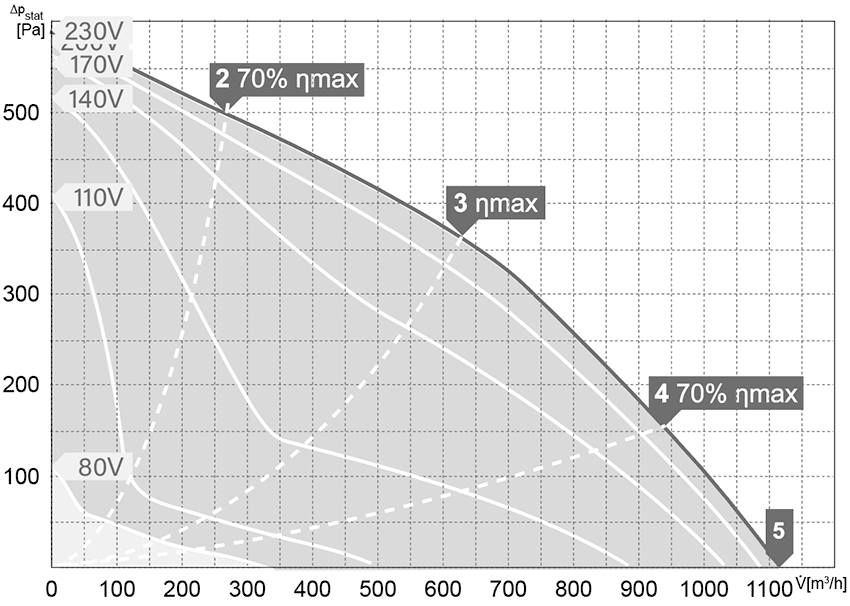

| VIVO 2-225/1100S | 1120 | 590 | 155 | 230, 1~ | 0.90 | 2895 | 60 | 76 | 53/45 | 5,7 |
| VIVO 4-280/1300S | 1270 | 200 | 86 | 230, 1~ | 0,44 | 1390 | 70 | 65 | 42/34 | 7,9 |

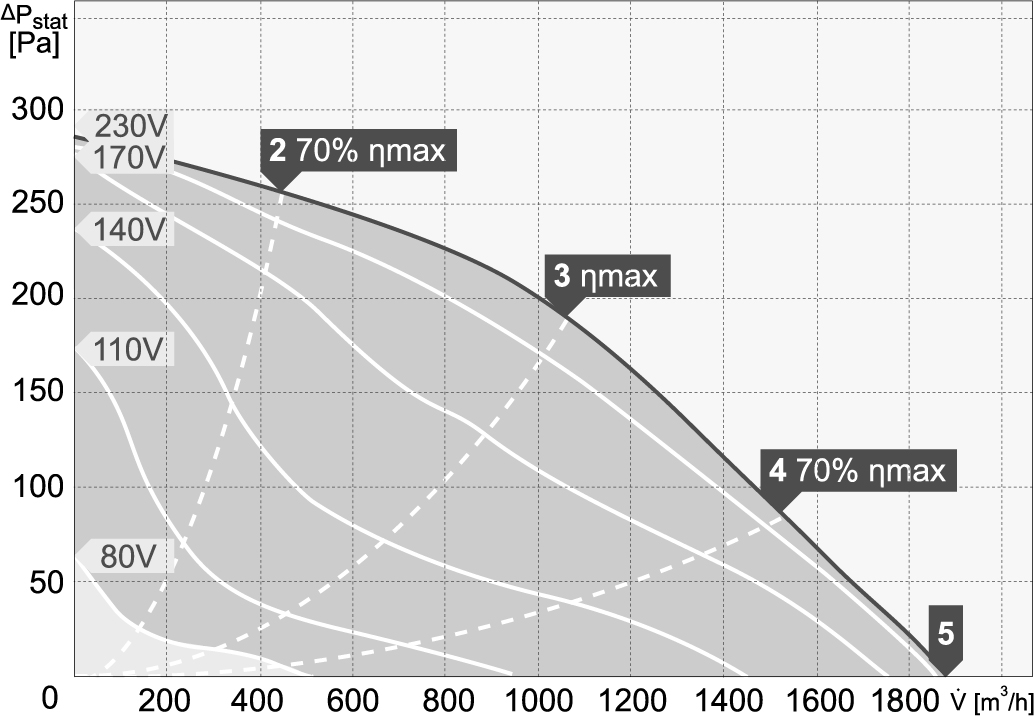

| VIVO 4-315/1800S | 1870 | 285 | 133 | 230, 1~ | 0,60 | 1440 | 60 | 65 | 42/34 | 8,3 |

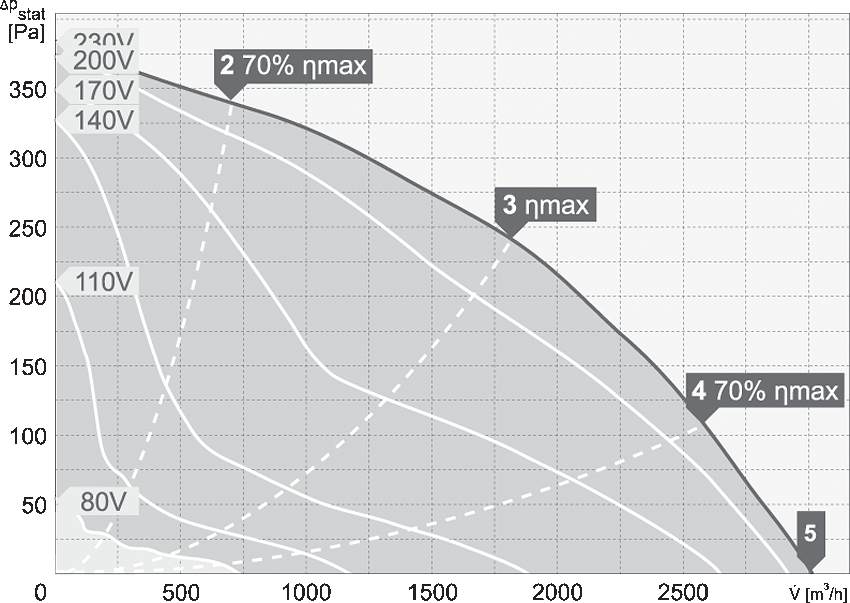

| VIVO 4-355/3000S | 3020 | 380 | 255 | 230, 1~ | 1,34 | 1455 | 40 | 73 | 50/42 | 19,0 |
* – poziom ciśnienia akustycznego mierzony z odległości 4/10 m
| Typ | Ød [mm] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
J [mm] |
Øk [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VIVO 2-190/500S | 213 | 337 | 388 | 190 | 320 ±4 | 245 | 96 | 311 ± 4 | 96 | M6x15 (6x) | 9 |
| VIVO 4-190/250S | 213 | 337 | 388 | 190 | 320 ±4 | 245 | 96 | 311 ± 4 | 96 | M6x15 (6x) | 9 |
| VIVO 2-220/900S | 213 | 337 | 388 | 190 | 320 ±4 | 245 | 96 | 311 ± 4 | 96 | M6x15 (6x) | 9 |
| VIVO 2-225/1100S | 213 | 337 | 388 | 190 | 320 ±4 | 245 | 96 | 311 ± 4 | 96 | M6x15 (6x) | 9 |
| VIVO 4-220/450S | 213 | 337 | 388 | 190 | 320 ±4 | 245 | 96 | 311 ± 4 | 96 | M6x15 (6x) | 9 |
| VIVO 4-250/750S | 213 | 337 | 388 | 190 | 320 ±4 | 245 | 96 | 311 ± 4 | 96 | M6x15 (6x) | 9 |
| VIVO 4-280/1300S | 286 | 437 | 540 | 249 | 420 ± 4 | 330 | 135 | 411 ± 4 | 135 | M6x15 (6x) | 9 |
| VIVO 4-315/1800S | 286 | 437 | 540 | 249 | 420 ± 4 | 330 | 135 | 411 ± 4 | 135 | M6x15 (6x) | 9 |
| VIVO 4-355/3000S | 438 | 598 | 745 | 333 | 581 ± 4 | 450 | 196 | 572 ± 4 | 196 | M6x15 (6x) | 11 |
| Typ VIVO | 2-190/500S | 4-190/250S | 2-220/900S | 4-220/450S | 2-225/1100S |
| wyłącznik serwisowy | GS 01 | GS 01 | GS 01 | GS 01 | GS 01 |
| Przekaźnik och. term. | – | – | – | – | |
| Płynny reg. obrotów | ETX 15 | ETX 15 | ETX 15 | ETX 15 | ETX 15 |
| Regulator 5-bieg. | STR-1-15L22 | STR-1-15L22 | STR-1-15L22 | STR-1-15L22 | STR-1-15L22 |
| Regulator 5-bieg. Z TK | – | – | – | – | |
| Podstawa dachowa | DSF AL 220 | DSF AL 220 | DSF AL 220 | DSF AL 220 | DSF AL 220 |
| Podstawa tlum. | DSS AL 220 | DSS AL 220 | DSS AL 220 | DSS AL 220 | DSS AL 220 |
| Króciec wlot. | DAF 150/160/180 | DAF 150/160/180 | DAF 150/160/180 | DAF 150/160/180 | DAF 150/160/180 |
| Złacze p.drgan. | DAS 180 | DAS 180 | DAS 180 | DAS 180 | DAS 180 |
| Klapa zwrotna | DVK 180 | DVK 180 | DVK 180 | DVK 180 | DVK 180 |
| Płyta adaptacyjna | DKP 220 | DKP 220 | DKP 220 | DKP 220 | DKP 220 |
| Typ VIVO | 4-250/750S | 4-280/1300S | 4-315/1800S | 4-355/3000S |
| wyłącznik serwisowy | GS 01 | GS 01 | GS 01 | GS 01 |
| Przekaźnik ochrony termicznej | – | – | – | |
| Płynny regulator obrotów | ETX 15 | ETX 15 | ETX 15 | STL 3D |
| Regulator 5-bieg. | STR-1-15L22 | STR-1-15L22 | STR-1-15L22 | STR-1-22L22 |
| Regulator 5-bieg. Z TK | – | – | – | – |
| Podstawa dachowa | DSF AL 220 | DSF AL 280 | DSF AL 280 | DSF AL 355 |
| Podstawa tlum. | DSS AL 220 | DSS AL 280 | DSS AL 280 | DSS AL 355 |
| Króciec wlot. | DAF 150/160/180 | DAF 200/250 | DAF 200/250 | DAF 400 |
| Złacze p.drgan. | DAS 180 | DAS 250 | DAS 250 | DAS 400 |
| Klapa zwrotna | DVK 180 | DVK 250 | DVK 250 | DVK 400 |
| Płyta adaptacyjna | DKP 220 | DKP 280 | DKP 280 | DKP 355 |
