ZASTOSOWANIE
Wentylacja nawiewno-wywiewna biur, sklepów, magazynów.
KONSTRUKCJA
Wentylator dachowy wywiewny lub nawiewny przeznaczony do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza. Wirnik z tworzywa sztucznego (TH 500, 800) lub z blachy stalowej (TH 1300, 2000). Czasza modeli TH 500 i 800 jest wykonana z blachy stalowej, a TH 1300 i 2000 z aluminium, płyta podstawy wykonana z blachy stalowej. Metalowe elementy chronione są przed korozją farbą epoksydowo-poliestrową.
Standardowo wentylatory są montowane do pracy wyciągowej (wywiew powietrza). W celu zmiany pracy na nawiew należy moduł z wirnikiem obrócić o 180°, usunąć kierownicę i ponownie skręcić elementy wentylatora.

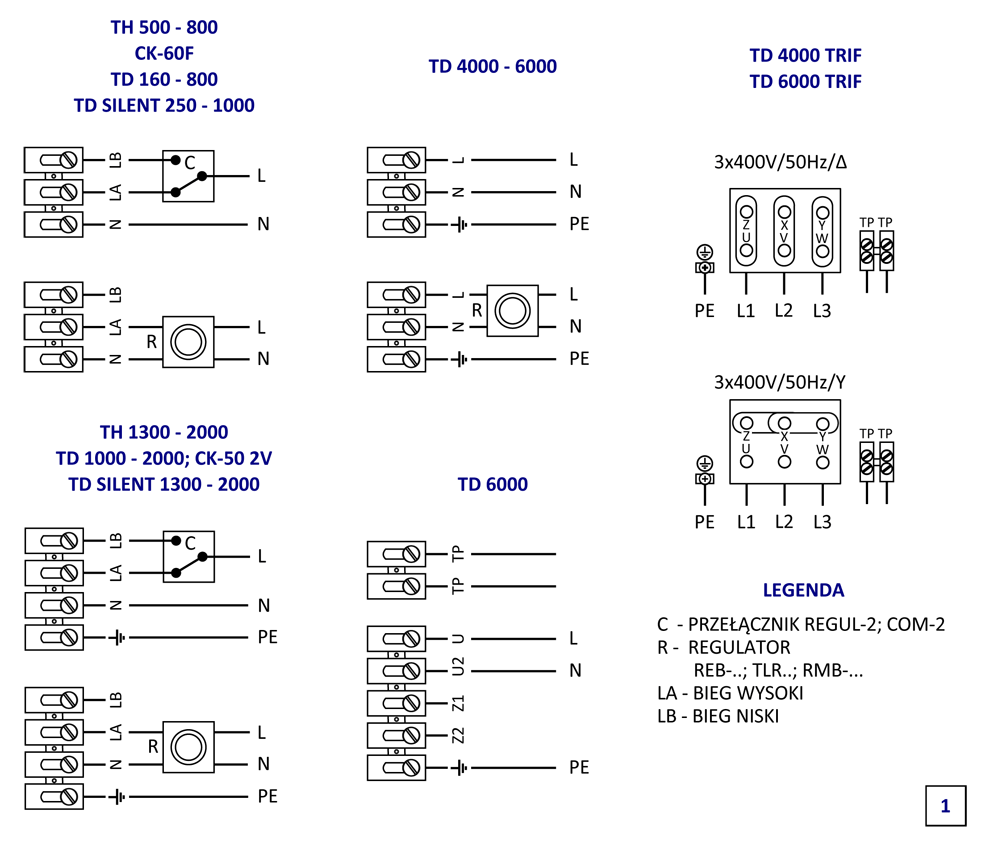

SILNIK ELEKTRYCZNY
Wentylatory TH wyposażone są w jednofazowe silniki indukcyjne o stopniu ochrony IP44 i klasie izolacji F.
Silniki przystosowane są do pracy w trzech prędkościach obrotowych i posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem. Silniki przystosowane do napięciowej regulacji prędkości obrotowej.
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa |
|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | |
| TH-500/150 3V out | 530 | 290 | 64 | 2560 | 0.23 | 230 | 50 | -20 | 60 | 3.8 |
| TH-500/150 3V in | 530 | 290 | 64 | 2560 | 0.23 | 230 | 50 | -20 | 60 | 3.8 |
| TH-500/160 3V out | 530 | 290 | 64 | 2560 | 0.23 | 230 | 50 | -20 | 60 | 3.8 |
| TH-500/160 3V in | 530 | 290 | 64 | 2560 | 0.23 | 230 | 50 | -20 | 60 | 3.8 |
| TH-800/200N 3V out | 820 | 315 | 101 | 2210 | 0.49 | 230 | 53 | -20 | 60 | 5.6 |
| TH-800/200N 3V in | 820 | 315 | 101 | 2210 | 0.49 | 230 | 53 | -20 | 60 | 5.6 |
| TH-800/200 3V out | 845 | 345 | 129 | 2380 | 0.51 | 230 | 54 | -20 | 60 | 5.6 |
| TH-800/200 3V in | 845 | 345 | 129 | 2380 | 0.51 | 230 | 54 | -20 | 60 | 5.6 |
| TH-1300 3V out | 1060 | 560 | 192 | 2480 | 0.8 | 230 | 57 | -40 | 60 | 11.2 |
| TH-2000 3V out | 1690 | 845 | 301 | 2540 | 1.3 | 230 | 59 | -40 | 60 | 17.2 |
* mierzony w odległości 3m od wentylatora.

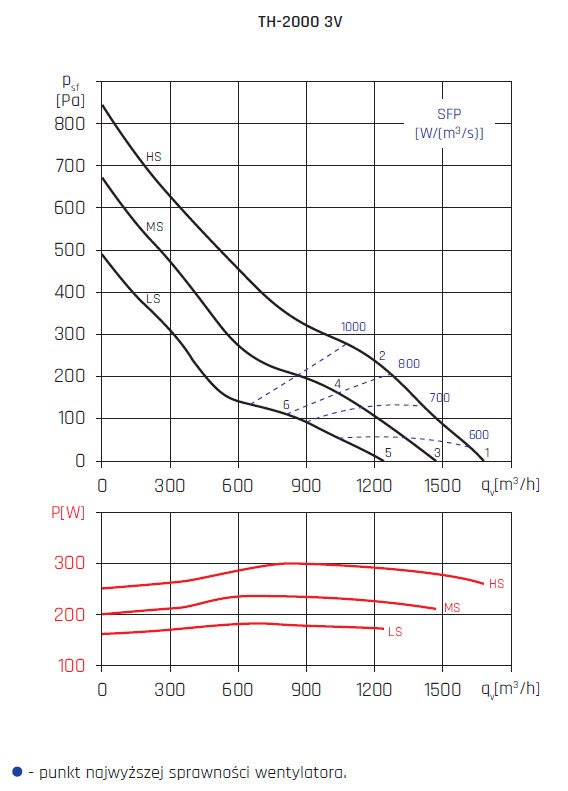

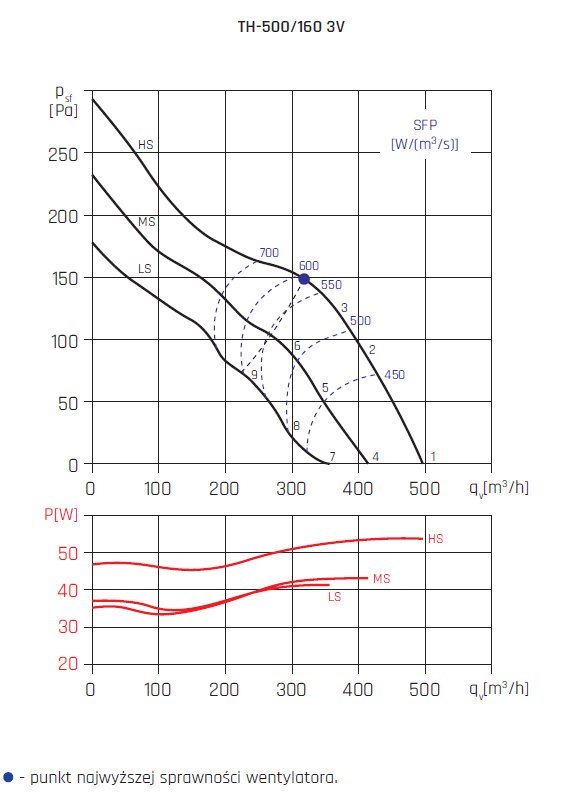

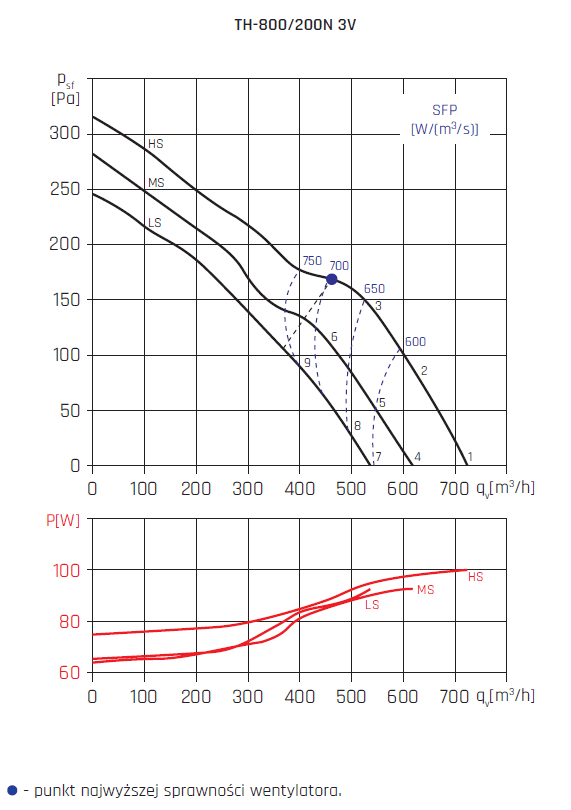

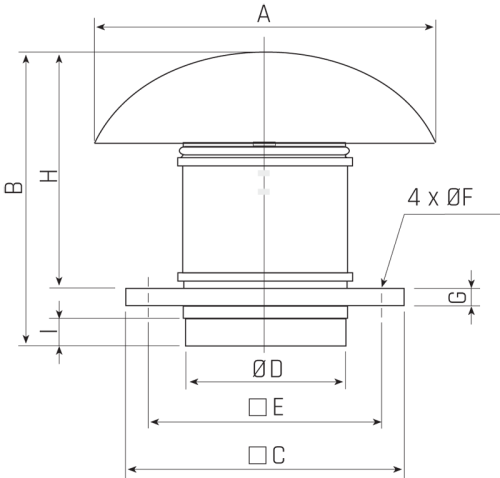

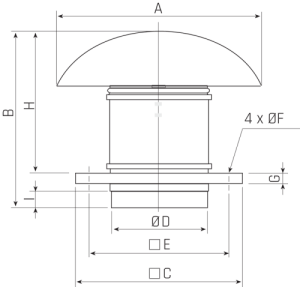

| Typ | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| TH-500/150 3V out | 400 | 349 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-500/150 3V in | 400 | 349 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-500/160 3V out | 400 | 339 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-500/160 3V in | 400 | 339 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-800/200N 3V out | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
| TH-800/200N 3V in | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
| TH-800/200 3V out | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
| TH-800/200 3V in | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
| TH-1300 3V out | 546 | 457 | 435 | 248 | 330 | 12 | 20 | 372 | 42 |
| TH-2000 3V out | 735 | 544 | 560 | 312 | 450 | 12 | 20 | 450 | 50 |
