CTVB / CTVT
Producent
Venture Industries
Opis

Wentylatory dachowe do pracy ciągłej w wysokich temperaturach.

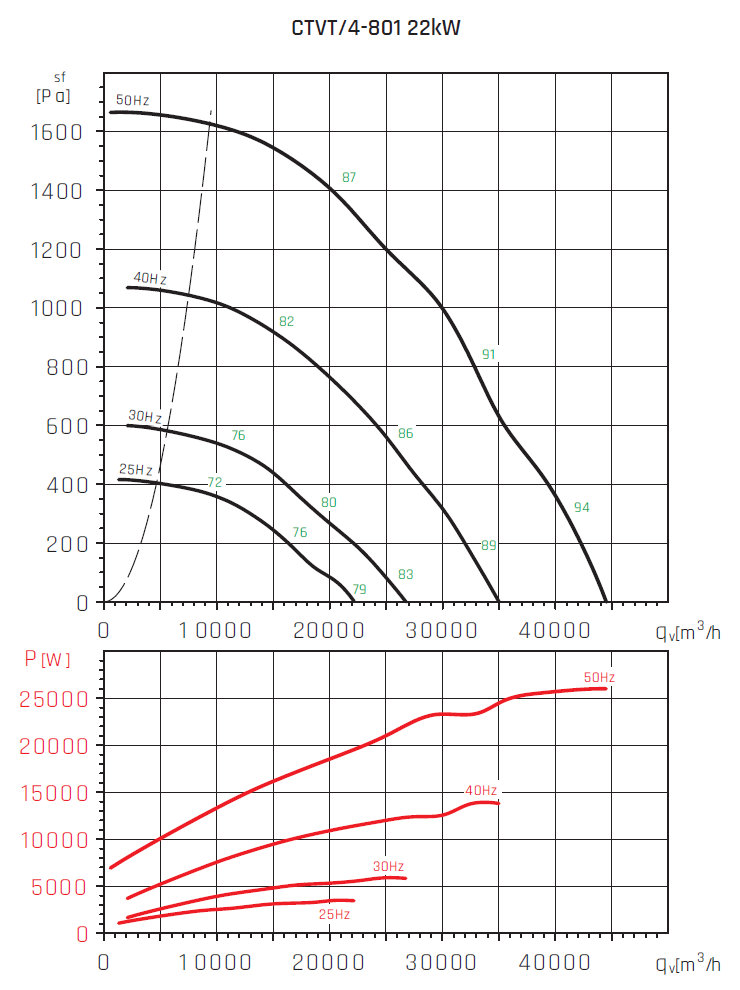

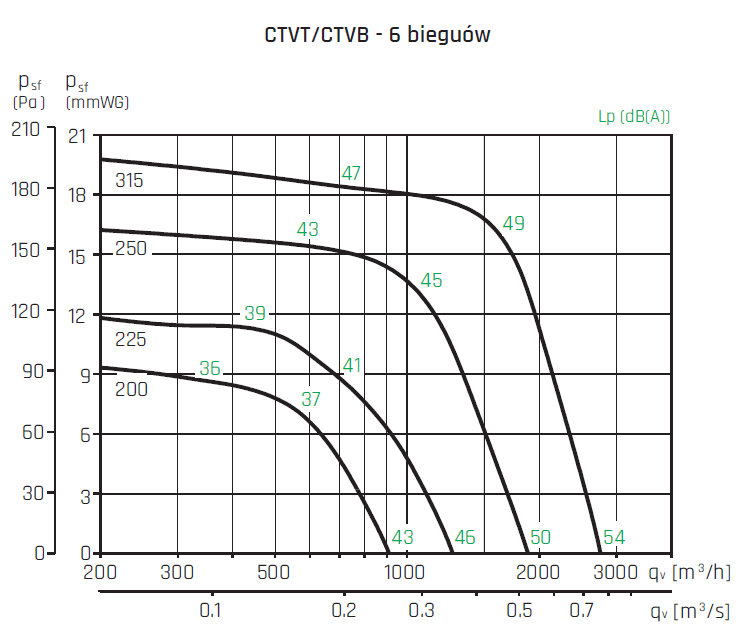

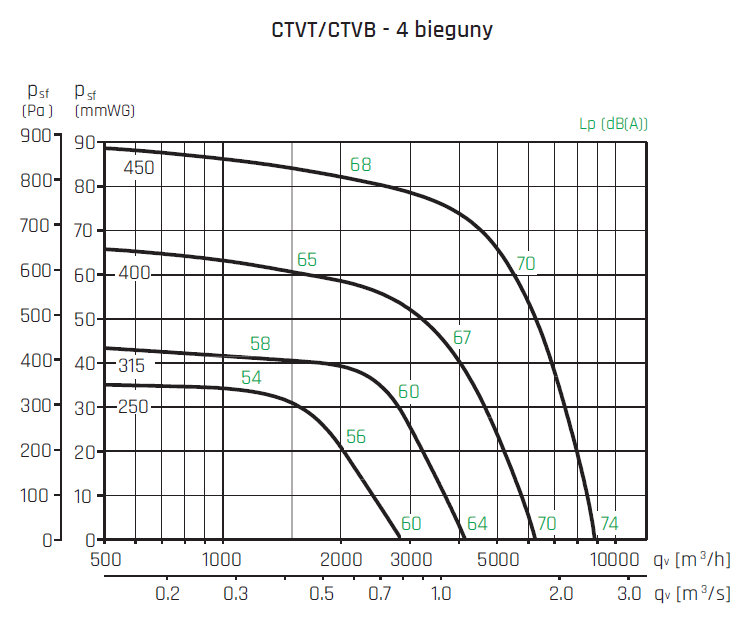

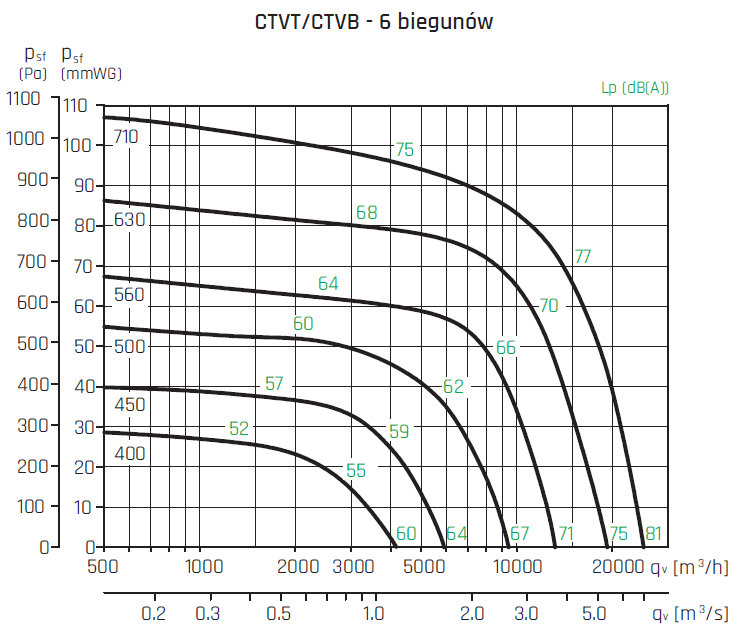

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylacja wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, itp. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii. Do odciągów pary wodnej i mgły z zanieczyszczeniami tłuszczowymi szczególnie polecane wentylatory z wyrzutem pionowym. Modele 140, 180, 200 i 225 polecane są do wyciągu dymu z kominków.

Wentylator dachowy przeznaczony do pracy ciągłej w wysokich temperaturach

  • CTHB/T 140/180/200/225 od -40°C do 200°C
  • CTVB/T 140/180/200/225 od -40°C do 200°C

Pozostałe modele przeznaczone do pracy ciągłej w temperaturze do 1200C. Wentylatory posiadają certyfikat zgodności z normą PN-EN 12101-3, klasa F4000C/2h (z wyjątkiem modeli 140,180,200).

KONSTRUKCJA
Obudowa z blachy aluminiowej, podstawa z blachy stalowej galwanizowanej. Wirnik z blachy galwanizowanej (140-400) lub z blachy stalowej malowanej (450-710) wyważany dynamicznie. W modelach z serii HP wirniki wykonane są z podwójnie pokrytej blachy stalowej (farba kataforyczna + poliester).

Modele w wersji akustycznej (INS) wyposażone są dodatkowo w zintegrowane tłumiki na wylocie wentylatora. Wszystkie modele posiadają siatkę ochronną.

SILNIK ELEKTRYCZNY

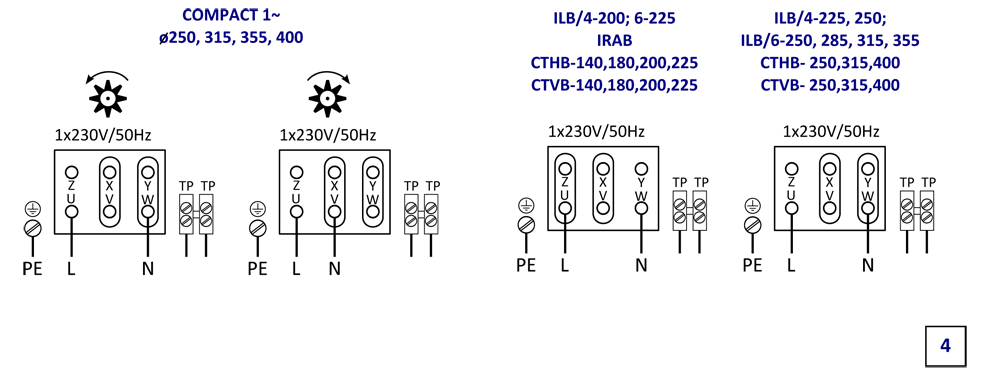

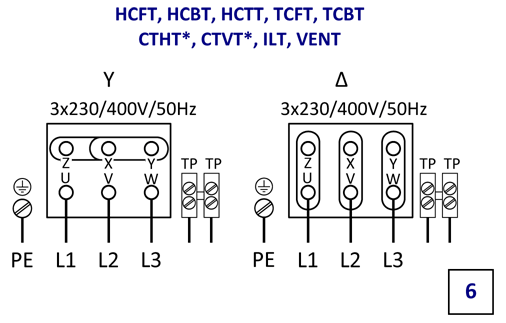

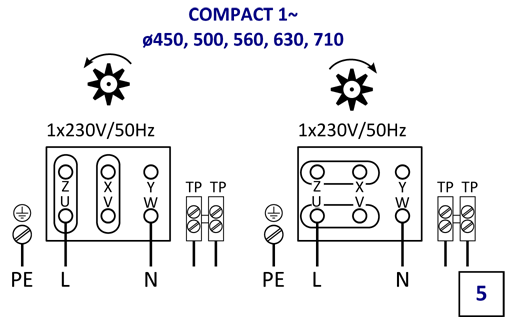

Silniki jednofazowe 230 V 50 Hz i trójfazowe 400 V 50 Hz. Wszystkie silniki posiadają ochronę IP55, klasę izolacji F i wyposażone są w bezobsługowe łożyska kulkowe.

Dla modeli od 140 do 400 możliwość regulacji obrotów przez zmianę napięcia, dla pozostałych modeli regulacja przetwornicą częstotliwości. Przy regulacji prędkości obrotowej, instalacja elektryczna musi być wyposażona w zabezpieczenia, które zapewnią pracę wentylatora z maksymalną prędkością w czasie pożaru.

Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg
CTVB/4-140 700 180 60 1375 0.3 230 49 -40 200 10
CTVB/4-180 830 155 60 1330 0.3 230 49 -40 200 10.5
CTVB/4-200 1320 205 100 1330 0.6 230 53 -40 200 17
CTVB/4-225 1900 270 130 1350 0.71 230 56 -40 200 19.8
CTVB/4-250 2800 350 349 1325 1.6 230 60 -40 120 35
CTVB/4-315 4200 420 570 1390 2.7 230 64 -40 120 39
CTVB/4-400 6250 650 1100 1390 5.3 230 70 -40 120 50
CTVB/6-200 900 95 80 940 0.4 230 42 -40 200 17
CTVB/6-225 1300 115 90 890 0.4 230 45 -40 200 19.8
CTVB/6-250 1850 160 100 940 0.57 230 49 -40 120 35
CTVB/6-315 2800 195 160 870 0.8 230 53 -40 120 39
CTVB/6-400 4300 280 340 960 1.6 230 59 -40 120 50
CTVT/4-140 725 140 60 1400 0.18 400 49 -40 200 10
CTVT/4-180 830 155 60 1350 0.18 400 49 -40 200 10.5
CTVT/4-200 1400 205 130 1340 0.44 400 53 -40 200 17
CTVT/4-225 1900 270 180 1360 0.47 400 56 -40 200 19.8
CTVT/4-250 2800 350 300 1400 0.8 400 60 -40 120 35
CTVT/4-315 4200 420 400 1410 1.4 400 64 -40 120 39
CTVT/4-400 6250 650 1000 1330 1.8 400 70 -40 120 50
CTVT/4-450 11000 870 2100 1440 4.3 400 74 -40 120 75
CTVT/4-632 HP 5.5kW 18000 1000 6100 1465 10.9 400 83 -40 120 177
CTVT/4-631 HP 7.5kW 20700 1130 6670 1480 12.4 400 85 -40 120 180
CTVT/4-712 HP 11kW 26000 1380 12250 1470 21.3 400 90 -40 120 267
CTVT/4-711 HP 15kW 32500 1480 16390 1480 29.5 400 90 -40 120 303
CTVT/4-802 HP 18.5kW 35400 1700 19850 1480 34.5 400 91 -40 120 361
CTVT/4-801 HP 22kW 44500 1660 26000 1485 43.6 400 94 -40 120 376
CTVT/4-632 5.5kW INS 18000 1000 6100 1465 10.9 400 70 -40 120 221
CTVT/4-631 7.5kW INS 20700 1130 6670 1480 12.4 400 77 -40 120 224
CTVT/4-712 11kW INS 26000 1380 12250 1470 21.3 400 82 -40 120 357
CTVT/4-711 15kW INS 32500 1480 16390 1480 29.5 400 83 -40 120 393
CTVT/4-802 18.5kW INS 35400 1700 19850 1480 34.5 400 83 -40 120 492
CTVT/4-801 22kW INS 44500 1660 26000 1485 43.6 400 87 -40 120 507
CTVT/6-200 900 95 80 950 0.24 400 42 -40 200 17
CTVT/6-225 1300 115 90 900 0.23 400 45 -40 200 19.8
CTVT/6-250 1850 160 100 950 0.41 400 49 -40 120 35
CTVT/6-315 2800 195 160 910 0.44 400 53 -40 120 39
CTVT/6-400 4300 280 350 930 1 400 59 -40 120 50
CTVT/6-450 5900 400 800 950 3.5 400 63 -40 120 75
CTVT/6-500 11000 540 1500 975 3.7 400 66 -40 120 115
CTVT/6-560 13246 660 2400 950 5.5 400 70 -40 120 129
CTVT/6-630 19563 850 3900 950 8.3 400 74 -40 120 168
CTVT/6-710 25200 1050 7250 980 13.6 400 82 -40 120 229
CTVT/8-450 5100 215 700 690 1.5 400 59 -40 120 75
CTVT/8-500 7100 300 770 700 2.4 400 58 -40 120 115
CTVT/8-560 10000 370 1100 730 3.3 400 62 -40 120 129
CTVT/8-630 14500 475 1650 735 4.9 400 66 -40 120 168
CTVT/8-710 19100 600 3160 730 7.1 400 76 -40 120 238
CTVT/4/8-225 2100 270 180 1300 0.3 400 59 -40 200 17
CTVT/4/8-315 4200 420 370 1400 1.1 400 64 -40 120 40
CTVT/4/8-400 6250 650 560 1400 1.3 400 70 -40 120 52
CTVT/4/8-450 9850 870 2400 1400 6.1 400 74 -40 120 77
CTVT/6/12-450 5900 400 500 960 2 400 63 -40 120 80
CTVT/6/12-500 9500 540 1520 980 4.5 400 66 -40 120 134
CTVT/6/12-560 13000 660 2400 960 5.6 400 70 -40 120 134
CTVT/6/12-630 19500 850 4100 960 8.1 400 74 -40 120 173
CTVT/6/12-710 25200 1050 7300 950 14.1 400 82 -40 120 238

* mierzony w odległości 3m od wentylatora.

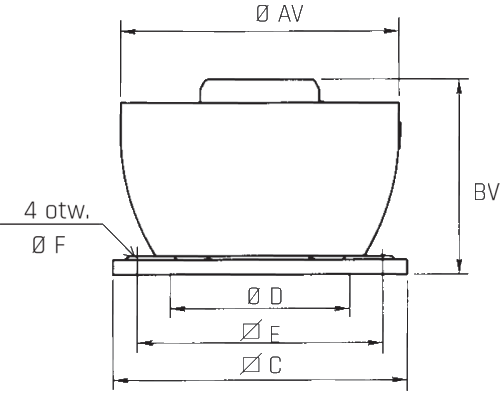

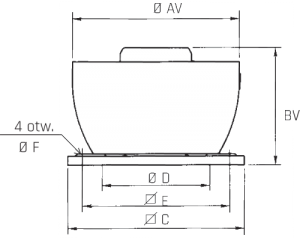

Typ ØAV BV C ØD E ØF
mm mm mm mm mm mm
CTVB/4-140 421 359 300 180 245 10
CTVB/4-180 421 374 300 180 245 10
CTVB/4-200 556 404 435 250 330 12
CTVB/4-225 570 452 435 250 330 12
CTVB/4-250 750 522 560 355 450 12
CTVB/4-315 750 564 560 355 450 12
CTVB/4-400 850 608 630 400 535 12
CTVB/6-200 556 404 435 250 330 12
CTVB/6-225 570 452 435 250 330 12
CTVB/6-250 750 522 560 355 450 12
CTVB/6-315 750 564 560 355 450 12
CTVB/6-400 850 608 630 400 535 12
CTVT/4-140 421 359 300 180 245 10
CTVT/4-180 421 374 300 180 245 10
CTVT/4-200 556 404 435 250 330 12
CTVT/4-225 570 452 435 250 330 12
CTVT/4-250 750 522 560 355 450 12
CTVT/4-315 750 564 560 355 450 12
CTVT/4-400 850 608 630 400 535 12
CTVT/4-450 950 741 710 500 590 14
CTVT/4-632 HP 5.5kW 1342 978 905 750
CTVT/4-631 HP 7.5kW 1342 978 905 750
CTVT/4-712 HP 11kW 1611 1163 1270 950
CTVT/4-711 HP 15kW 1611 1163 1270 950
CTVT/4-802 HP 18.5kW 1611 1274 1270 950
CTVT/4-801 HP 22kW 1611 1292 1270 950
CTVT/4-632 5.5kW INS 1342 978 905 750
CTVT/4-631 7.5kW INS 1342 978 905 750
CTVT/4-712 11kW INS 1611 1163 1270 950
CTVT/4-711 15kW INS 1611 1250 1270 950
CTVT/4-802 18.5kW INS 1611 1274 1270 950
CTVT/4-801 22kW INS 1611 1292 1270 950
CTVT/6-200 556 404 435 250 330 12
CTVT/6-225 570 452 435 250 330 12
CTVT/6-250 750 522 560 355 450 12
CTVT/6-315 750 564 560 355 450 12
CTVT/6-400 850 608 630 400 535 12
CTVT/6-450 950 741 710 500 590 14
CTVT/6-500 1216 832 905 630 750 14
CTVT/6-560 1216 832 905 630 750 14
CTVT/6-630 1327 1053 1100 710 840 14
CTVT/6-710 1485 1161 1100 719 840 14
CTVT/8-450 950 741 710 500 590 14
CTVT/8-500 1216 832 905 630 750 14
CTVT/8-560 1216 832 905 630 750 14
CTVT/8-630 1327 1053 1100 710 840 14
CTVT/8-710 1327 1161 1100 710 840 14
CTVT/4/8-225 570 452 435 250 330 12
CTVT/4/8-315 750 564 560 355 450 12
CTVT/4/8-400 850 608 630 400 535 12
CTVT/4/8-450 950 741 710 500 590 14
CTVT/6/12-450 950 741 710 500 590 14
CTVT/6/12-500 1216 832 906 630 750 14
CTVT/6/12-560 1216 832 906 630 750 14
CTVT/6/12-630 1327 1053 1100 710 840 14
CTVT/6/12-710 1485 1161 1100 710 840 14
