Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jego jednoczesnym filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z przewodami wentylacyjnymi o średnicy 125, 160, 200 mm.
Obudowa centrali jest wykonana ze stali wysokiej jakości z powłoką polimerową, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20-40 mm (w zależności od modelu centrali).
Centrale są wyposażone w filtry panelowe klasy F7 i G4 do filtracji powietrza nawiewanego i wywiewanego. Centrale VUT 250 VB EC są wyposażone w filtry klasy G4 i F7 do filtracji powietrza nawiewanego oraz filtry klasy G4 do filtracji powietrza wywiewanego.
W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.
Centrale VUT VB EC są wyposażone w przeciwprądowy wymiennik ciepła z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.
Centrale VUT VB EC są wyposażone w by-pass do naturalnego chłodzenia w okresie letnim (nawiewanie świeżego powietrza z pominięciem procesu wymiany ciepła).
Centrale VUT VB EC A21 są wyposażone we wbudowany system sterowania. Automatyka A21 umożliwia integrację centrali wentylacyjnej z systemem Inteligentny dom lub BMS (Building ManagementSystems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą poprzez Wi-Fi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.
Ochrona wymiennika ciepła przed zamarzaniem ma miejsce poprzez wyłączenie wentylatora nawiewnego. W centralach VUT VB EC A21istnieje możliwość podłączenia nagrzewnicy wstępnej do ochrony wymiennika ciepła przed zamarzaniem.
Centrale wentylacyjne można zamontować na ścianie lub podłodze. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony panelu przedniego. W czasie montażu panel serwisowy można ustawić zarówno z lewej jak i z prawej strony centrali.
m2

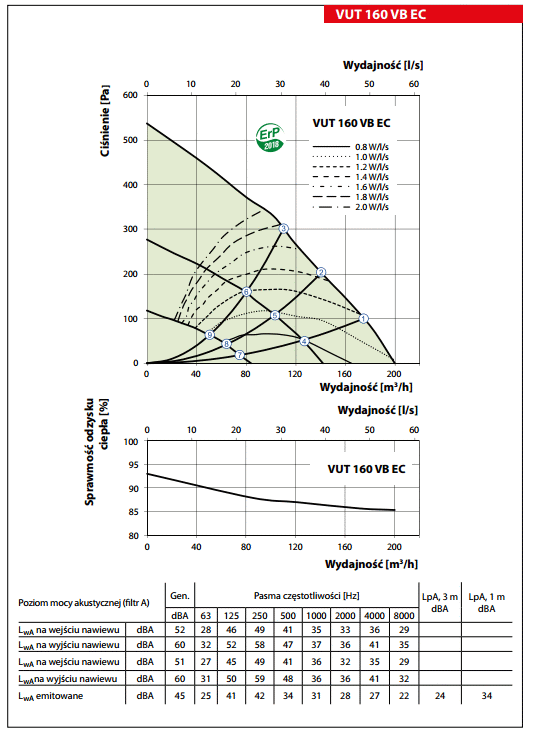

| VUT 160 VB EC | VUT 250 VB EC | |
| Napięcie zasilania [V/50(60)Hz] | 1~230 | 1~230 |
| Moc maksymalna [W] | 57 | 115 |
| Maksymalne natężenie prądu [A] | 0,5 | 0,9 |
| Maksymalny przepływ powietrza [m3/h] | 200 | 290 |
| Prędkość obrotowa [min-1] | 3770 | 2050 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 24 | 25 |
| Temperatura transportowanego powietrza [°C] | od -25 do +40 | od -25 do +40 |
| Materiał obudowy | stal malowana proszkowo | stal malowana proszkowo |
| Izolacja | 20 mm, wełna mineralna | 30 mm, wełna mineralna |
| Filtr wyciągowy | G4 | G4 |
| Filtr nawiewny | F7 (opcjonalnie G4) | G4, F7 |
| Średnica króćców przyłączeniowych [mm] | Φ125 | Φ160 |
| Waga [kg] | 36 | 51 |
| Sprawność odzysku ciepła [%] | od 85 do 93 | od 85 do 94 |
| Typ wymiennika ciepła | przeciwprądowy | przeciwprądowy |
| Materiał wymiennika ciepła | polistyren | polistyren |
| Klasa energetyczna | A+ | A+ |

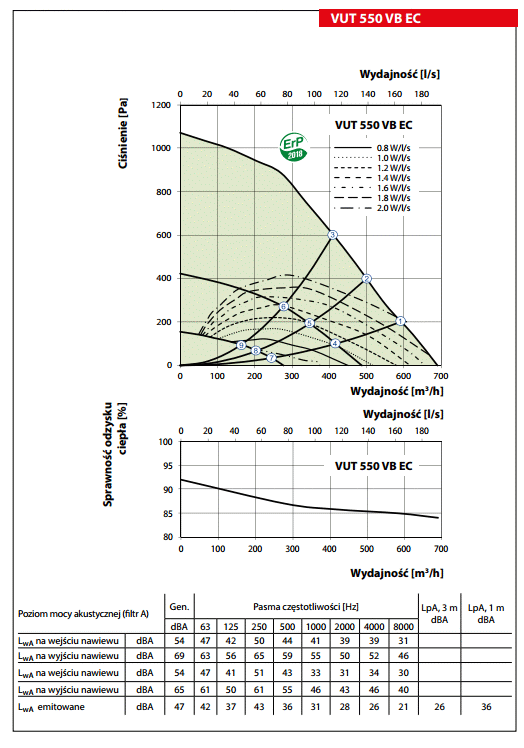

| VUT 350 VB EC | VUT 550 VB EC | |
| Napięcie zasilania [V/50(60)Hz] | 1~230 | 1~230 |
| Moc maksymalna [W] | 178 | 337 |
| Maksymalne natężenie prądu [A] | 1,4 | 2,4 |
| Maksymalny przepływ powietrza [m3/h] | 450 | 690 |
| Prędkość obrotowa [min-1] | 3200 | 2860 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 28 | 26 |
| Temperatura transportowanego powietrza [°C] | od -25 do +40 | od -25 do +40 |
| Materiał obudowy | stal malowana proszkowo | stal malowana proszkowo |
| Izolacja | 40 mm, wełna mineralna | 40 mm, wełna mineralna |
| Filtr wyciągowy | G4 | G4 |
| Filtr nawiewny | F7 (opcjonalnie G4) | F7 (opcjonalnie G4) |
| Średnica króćców przyłączeniowych [mm] | Φ160 | Φ200 |
| Waga [kg] | 64 | 82 |
| Sprawność odzysku ciepła [%] | od 85 do 92 | od 84 do 92 |
| Typ wymiennika ciepła | przeciwprądowy | przeciwprądowy |
| Materiał wymiennika ciepła | polistyren | polistyren |
| Klasa energetyczna | A+ | A+ |
| Model | Wymiary [mm] | |||
|---|---|---|---|---|
| ΦD | B | H | L | |
| VUT 160 VB EC | 125 | 330 | 580 | 600 |
| VUT 250 VB EC | 160 | 450 | 788 | 565 |
| VUT 350 VB EC | 160 | 583 | 675 | 730 |
| VUT 550 VB EC | 200 | 720 | 675 | 823 |
