Nazwa
VENO
Producent
Harmann
Opis

Chemoodporne wentylatory dachowe z wylotem poziomym, przeznaczone do przetłaczania powietrza zawierającego gazy korozyjne i agresywne chemicznie.

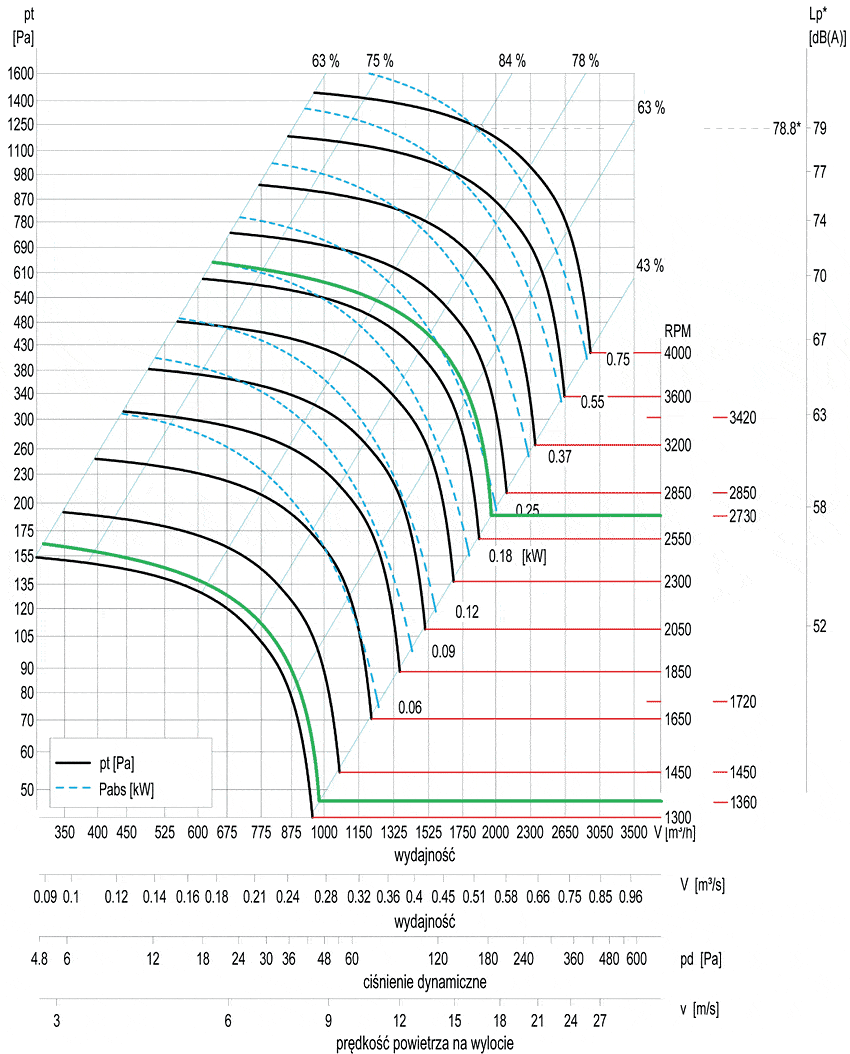

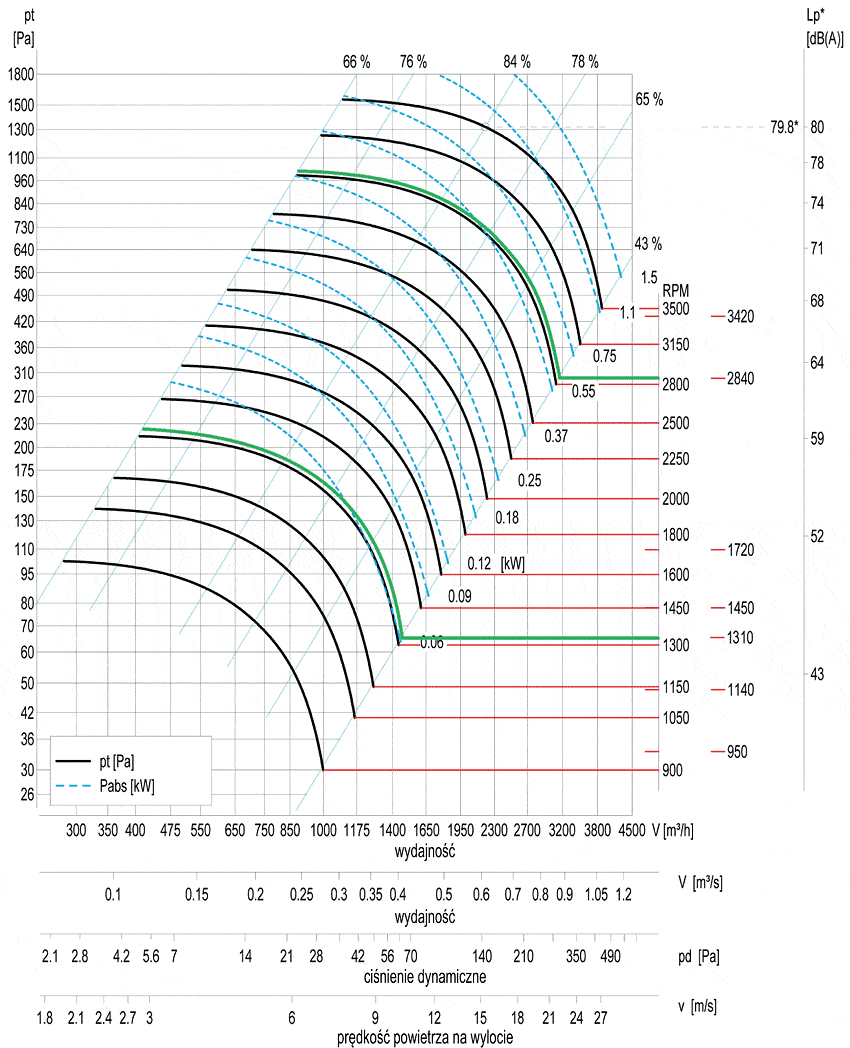

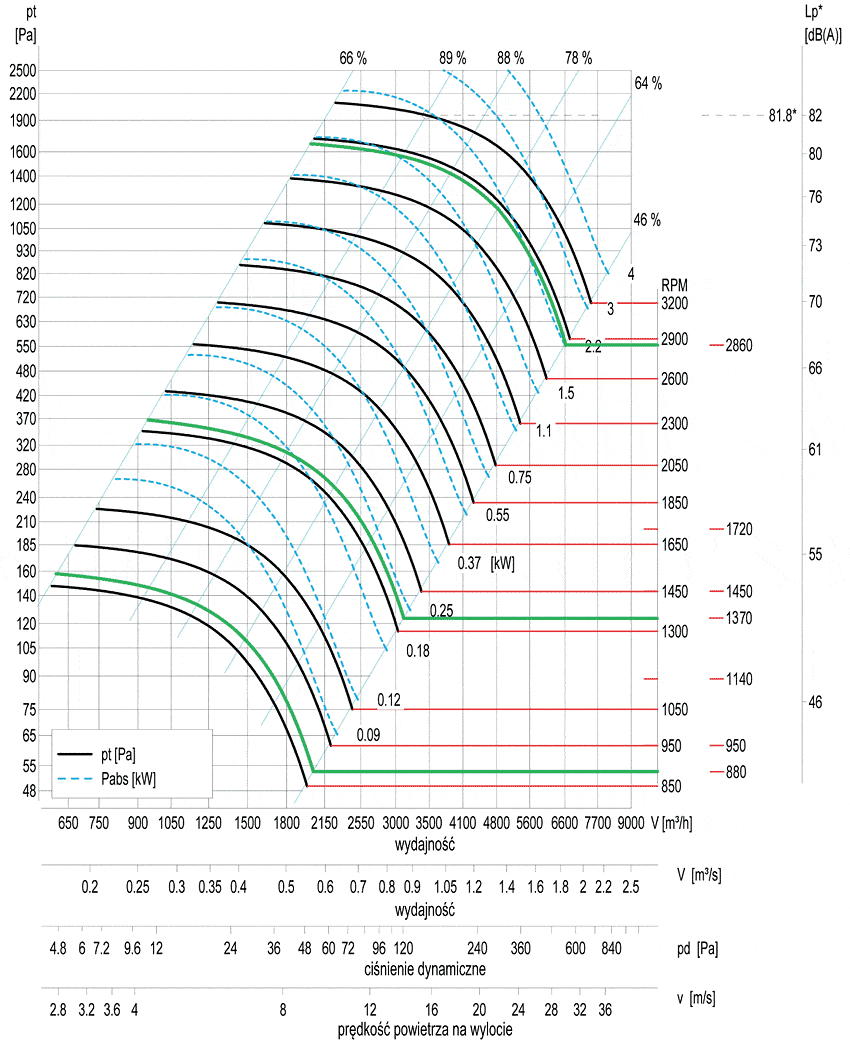

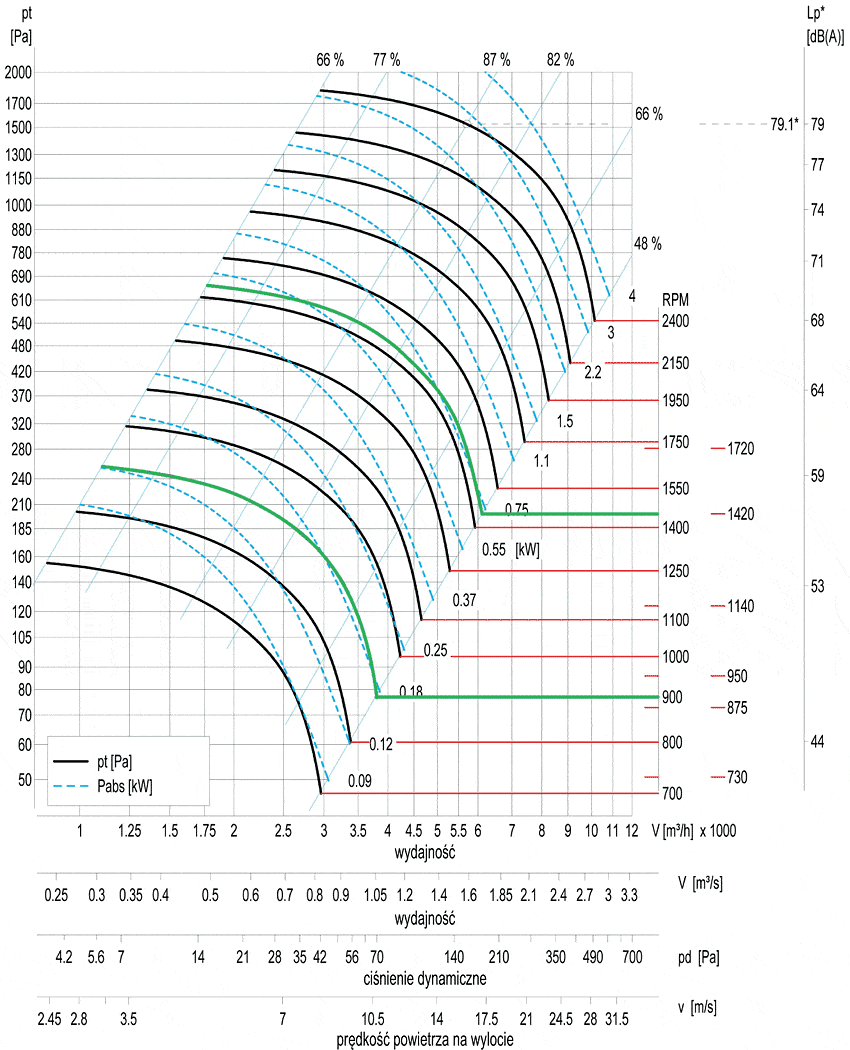

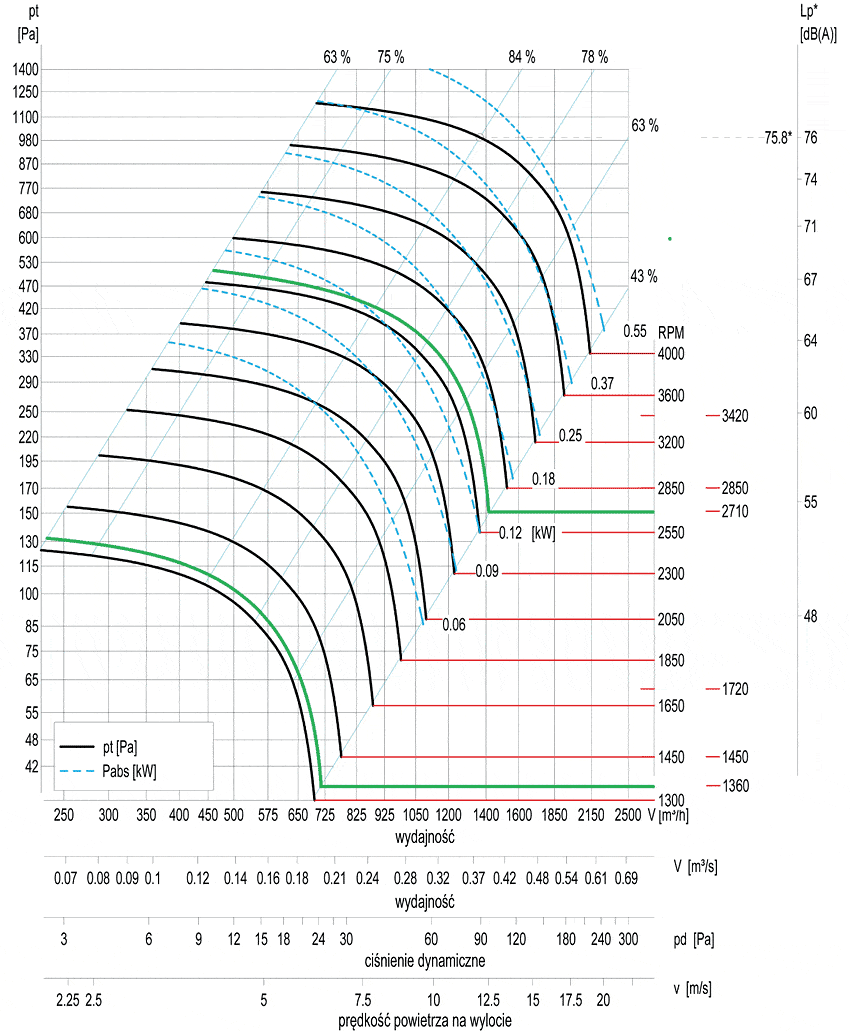

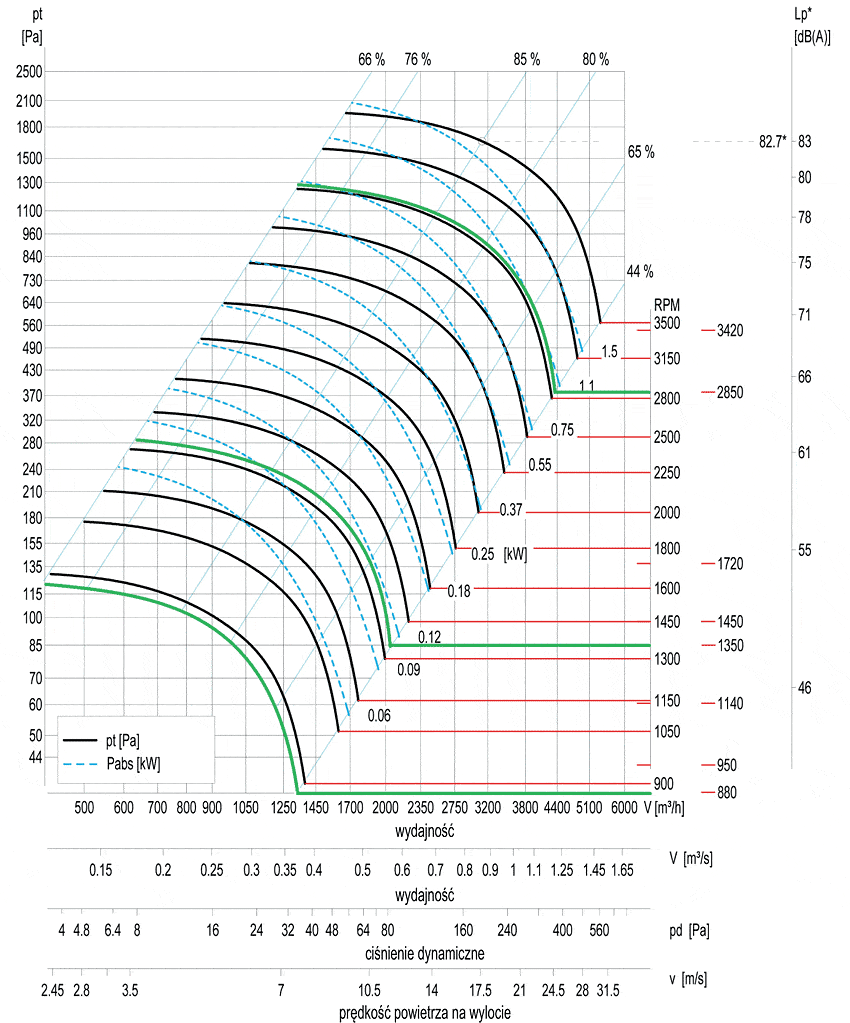

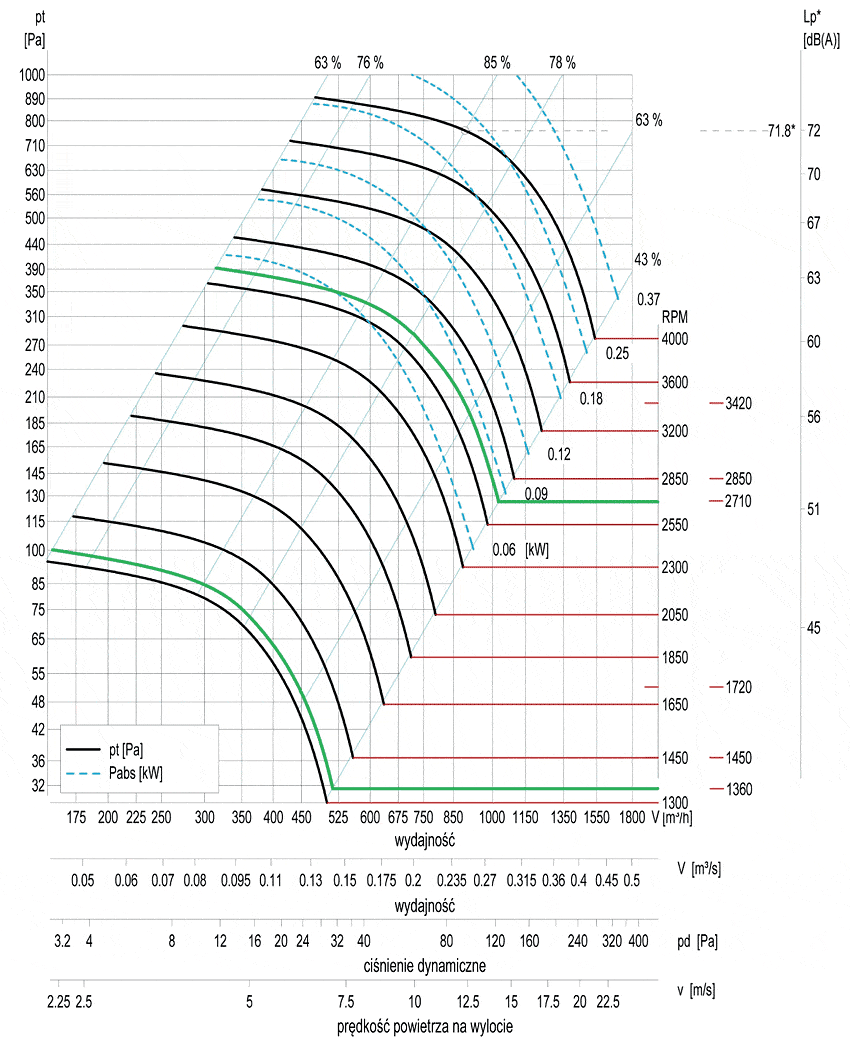

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

KONSTRUKCJA
Chemoodporny wentylator dachowy z wylotem poziomym. Obudowa oraz płyta podstawy zostały wykonane z polietylenu (PE). Wentylator posiada wysokosprawny wirnik o łopatkach pochylonych do tyłu wykonany z polipropylenu (PP). Silnik znajduje się poza strumieniem przetłaczanego czynnika i został osłonięty daszkiem z tworzywa ABS. Urządzenie posiada zintegrowany bezobsługowy system uszczelnień labiryntowych dzięki którym łożysko jest całkowicie odizolowane od przetłaczanego medium. Śruby montażowe zostały wykonane ze stali nierdzewnej a wylot został zabezpieczony siatką ze stali nierdzewnej. Średnica przyłączeniowa od 160 do 355 mm. Zakres wydajności od 500 do 6100 m3/h.

NAPĘD I STEROWANIE
Wentylatory zostały wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F. Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń typu PTC/TK, których prędkość obrotowa nie może być regulowana. Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC/TK, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.

Uwaga. Czujniki temperatury uzwojeń typu PTC/TK należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości. Wyłączniki serwisowe, przekaźniki ochrony termicznej stanowią wyposażenie opcjonalne. Płyta stanowi konstrukcję wsporczą. Kanał wentylacyjny należy przyłączyć do zlokalizowanego pod płytą króćca o tolerancji nyplowej.

PRZEZNACZENIE
Wentylatory VENO przeznaczone są do przetłaczania powietrza zawierającego gazy korozyjne i agresywne chemicznie o zawartości pyłu <5mg/m3 i maksymalnej temperaturze medium 60°C. Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, w obiektach użyteczności publicznej.

WYKONANIE SPECJALNE
Opcjonalnie dostępne są wentylatory z silnikami jednofazowymi, trójfazowymi dwubiegowymi, z zabudowanymi wyłącznikami serwisowymi, o innej figurze LG/RD oraz w wykonaniu ATEX.

Typ
Modele standardowe		 Qmax
[m3/h]		 Δpmax
[Pa]		 Pn
[kW]		 In [A]
(Y) 3~400V		 RPMn
[1/min]		 LpA*
[dB(A)]		 m
[kg]
VENO 4-200 500 100 0,12 0,55 1360 49 15
VENO 2-200 1050 380 0,18 0,55 2710 65 15
VENO 4-225 700 130 0,12 0,55 1360 52 16
VENO 2-225 1400 500 0,25 0,71 2710 68 19
VENO 4-250 950 160 0,12 0,55 1360 56 16
VENO 2-250 1900 640 0,37 0,97 2730 72 19
VENO 4-280 1450 220 0,18 0,70 1310 59 20
VENO 2-280 3100 1000 0,75 1,75 2840 75 25
VENO 6-315 1340 120 0,18 0,70 880 52 25
VENO 4-315 2050 280 0,25 0,84 1350 62 25
VENO 2-315 4300 1280 1,50 3,20 2850 78 32
VENO 6-350 1980 160 0,18 0,70 880 53 29
VENO 4-350 3100 350 0,37 1,11 1370 64 29
VENO 2-350 5600 1600 2,20 4,54 2860 80 38
VENO 6-400 2800 200 0,25 0,87 900 59 39
VENO 4-400 4300 460 0,55 1,58 1370 68 42
VENO 6-450 3750 255 0,37 1,23 900 59 46
VENO 4-450 6100 650 1,10 2,50 1420 68 49

Tabela obejmuje wykonanie standardowe: silniki jednobiegowe trójfazowe 3~230/400 Δ/Y, 50Hz, bez czujników PTC/TK.
Pn, In, RPMn – parametry nominalne silnika
* – poziom ciśnienia akustycznego mierzony z odległości 1,5 m

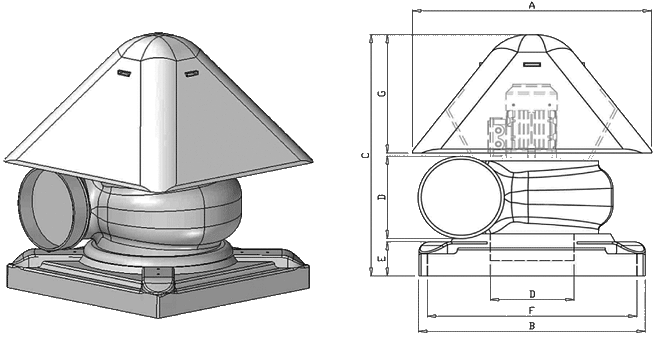

Typ A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 F
[mm]		 G
[mm]
VENO 200 570 540 550 160 85 500 320
VENO 225 570 540 580 200 85 500 320
VENO 250 570 540 580 200 85 500 320
VENO 280 570 540 600 225 85 500 320
VENO 315 660 540 610 250 85 500 360
VENO 350 660 750 640 280 85 700 360
VENO 400 660 750 685 315 100 700 360
VENO 450 660 750 710 355 100 700 360
