Nazwa

Trójniki

Producent

Alnor

Opis

Trójniki i czwórniki wentylacyjne produkowane są w zakresie średnic od 80 mm do 1600 mm z blachy ocynkowanej, aluminiowej i kwasoodpornej, o kątach 15, 30, 45, 60 i 90 stopni.

Informacje Ogólne

Pliki do pobrania

Trójniki i czwórniki wentylacyjne produkowane są w zakresie średnic od 80 mm do 1600 mm z blachy ocynkowanej, aluminiowej i kwasoodpornej, o kątach 15, 30, 45, 60 i 90 stopni.

Proponowane są w wersji z uszczelkami EPDM które zapewniają klasę szczelności „D” (certyfikat SITAC). W obydwu wersjach możemy wyróżnić kilka typów trójników:

Dla średnic od 80 do 315 mm stosowane są trójniki TO / TOU, oraz czwórniki wykonywane z nakładek tłoczonych SST / SSTU. Posiadają one symetryczne odejście pod kątem 90 stopni.
Pozostałe średnice z kątem 90 stopni wykonywane są jako trójniki TS / TSU i czwórniki dla odejść symetrycznych.
Dowolne kąty od 15 do 90 stopni wykonywane są w trójnikach równoprzelotowych TKV / TKVU i czwórnikach równoprzelotowych.
Trójniki orłowe TKY / TKYU dają możliwość równego rozdziału powietrza na dwa odejścia, które mogą być takiej samej średnicy jak wlot, lub mniejszej. Produkowane są dla kątów 30, 45, 60 stopni który mierzony jest od osi wlotu.

Zdjęcie miniaturka	Kod produktu	Opis	Karta katalogowa

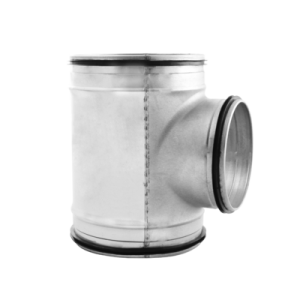

	TOU	Trójniki wentylacyjne wykonywane są w kilku rodzajach i typach w zależności od wielkości, średnic i typowego/nietypowego rozmiaru. Wszystkie są równoprzelotowe i z odejściem pod kątem 90 stopni o wymiarze mniejszym bądź równym jaki posiada główna rura wentylacyjna. Estetyczne wykonanie ze zgrzewami liniowymi które nie wymagają dodatkowych uszczelnień dla zachowania klasy szczelności D wg normy PN-EN 12237 jest dodatkowym atutem. Na zamówienie wykonujemy również czwórniki.
	TO	Trójniki i czwórniki wentylacyjne wykonywane są w kilku rodzajach i typach w zależności od wielkości, średnic i typowego/nietypowego rozmiaru. Wszystkie są równoprzelotowe i z odejściem pod katem 90 stopni o wymiarze mniejszym bądź równym jaki posiada główny kanał wentylacyjny. Estetyczne wykonanie ze zgrzewami liniowymi które nie wymagają dodatkowych uszczelnień. Na zamówienie wykonujemy również czwórniki.

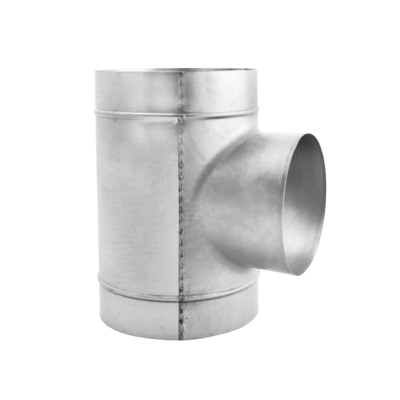

	TS	Trójniki wentylacyjne wykonane segmentowe wykorzystywane są głównie w ciągach wentylacyjnych o dużych średnicach od 630 do 1600 mm – nisko, średnio i wysokociśnieniowych. Kształt przechodzenia z głównego ciągu instalacji do odejścia pod katem 90 stopni umożliwia łagodny przepływ powietrza i minimalne straty ciśnienia. Dodatkowym atutem jest możliwość asymetrycznego wykonania elementów, oraz wykonania odejścia większego niż przelot – co daje dużą elastyczność w prowadzeniu ciągów wentylacyjnych. Na zamówienie wykonujemy również czwórniki. Wszystkie elementy możemy wykonać z uszczelką z gumy EPDM

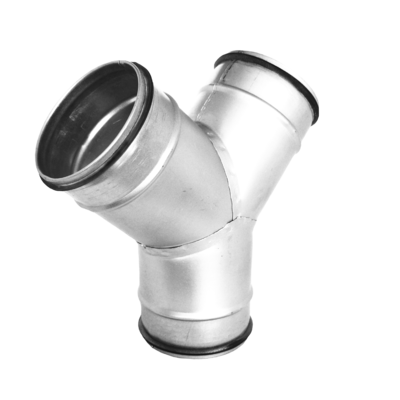

	TOYU	Trójnik orłowy jest najlepiej rozdzielającym powietrze w instalacji wentylacyjnej elementem. Dzięki równomiernemu rozdziałowi powietrza mamy pewność że wszystkie części instalacji wentylacyjnej będą posiadały takie samo ciśnienie i rozdział powietrza. Dzięki uszczelkom spełnia klasę szczelności D instalacji wentylacyjnej wg normy PN-EN 12237. Najczęściej używany w instalacjach domowych – rekuperacyjnych i wentylacji mechanicznej. Dostępne na zamówienie: 15°, 30°, 60°. Przy zamówieniu należy sprecyzować dwa kąty oraz wszystkie średnice. Standardowo d3=d4.

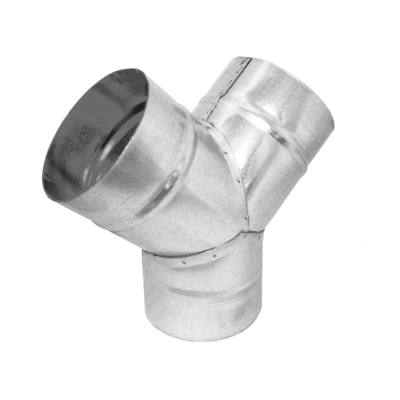

	TOY	Trójnik orłowy jest najlepiej rozdzielającym powietrze w instalacji wentylacyjnej elementem. Dzięki równomiernemu rozdziałowi powietrza mamy pewność że wszystkie części instalacji wentylacyjnej będą posiadały takie samo ciśnienie i rozdział powietrza. Bardzo często używany w instalacjach rozprowadzenia ciepłego powietrza z kominka DPG, oraz odzysku ciepła – rekuperacji. Dostępne na zamówienie: 15°, 30°, 60°. Przy zamówieniu należy sprecyzować dwa kąty oraz wszystkie średnice. Standardowo d3=d4.
	TOV/TOVU	Czwórniki i trójniki wentylacyjne stanowią część instalacji wentylacyjnej razem z kanałami SPIRO i innymi kształtkami. Odejście może być równe lub mniejsze w stosunku do głównego ciągu, oraz wykonane pod kątem 15, 30, 45, 60 stopni – lub dowolnym. Dzięki takiej elastyczności możliwe jest łagodne bez zbędnych oporów przejście powietrza w odnogi głównego ciągu wentylacyjnego. Trójniki kątowe wykonujemy w wersji z uszczelką oraz bez.
